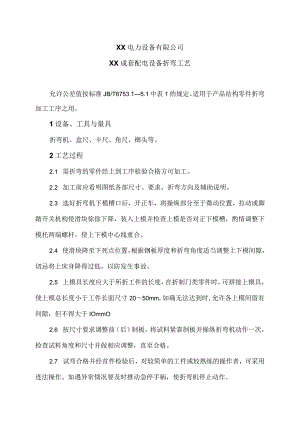

XX电力设备有限公司XX成套配电设备折弯工艺 （2023年）.docx

XX电力设备有限公司XX成套配电设备折弯工艺允许公差值按标准JB/T6753.15.1中表1的规定。适用于产品结构零件折弯加工工序之用。1设备、工具与量具折弯机、盒尺、卡尺、角尺、榔头等。2工艺过程2.1 需折弯的零件经上到工序检验合格方可加工。2.2 加工前应看明图纸各部尺寸、要求、折弯方向及辅助说明。2.3 选好折弯机下模槽口后，开正车，将操纵部分至于微动位置，拉动或脚踏开关机构使滑块徐徐下降，装入上模并检查上模是否对正下模槽，酌情调整下模托两端螺杆，使上下模中心线重合。2.4 使滑块降至下死点位置，根据钢板厚度和折弯角度适当调整上下模间隙，切忌将上床身降得过低，以防发生事故。2.5 上模具长度应大于所折工件的长度，在折制门类零件时，可拼接上模具，使上模总长度小于工件长面尺寸2050mm,如确无法达到时,允许各上模间留有间隙，但不得大于IOmmO2.6 按尺寸要求调整前（后）制板，将试料紧靠制板并操纵折弯机动作一次，检查试料角度和尺寸并做相应调整，直至合格。2.7 试弯合格并经首件检验后，对较简单的工件或较熟练的操作者，可采用连法操作。如遇异常情况要及时推动急停手柄，使折弯机停止动作。在下班中断工作时，要及时搬下重锤，恢复折弯机单发状态。3检查3执行首件检查、中间检查、尾件检查。3.2 加工尺寸及允许偏差应符合图纸、工艺文件要求。4安全及注意事项4.1 应熟悉设备性能，操作时应精神集中。4.2 保持设备及周围环境整洁。4.3 按要求定期润滑、保养设备，检查电器、机械设备的安全可靠性及有无其他事故隐患，保证运转正常。
