屋面找平层施工技术交底2.doc

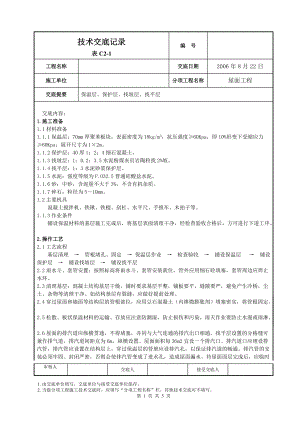

技术交底记录表C2-1编号工程名称交底日期2006年8月22日施工单位分项工程名称屋面工程交底提要保温层、保护层、找坡层、找平层 交底内容： 1.施工准备1.1材料准备1.1.1保温层：70mm厚聚苯板块，表面密度为18kg/m3，抗压强度60Kpa，即10%形变下受缩应力60Kpa；展开尺寸为1×2m。1.1.2保护层：40厚1：2：4细石混凝土。1.1.3找坡层：1：0.2：3.5水泥粉煤灰页岩陶粒找2%坡。1.1.4找平层：1：3水泥砂浆保护层。1.1.5水泥：强度等级为P.O32.5普通硅酸盐水泥。1.1.6砂：中砂，含泥量不大于3%，不含有机杂质。1.1.7碎石：粒径为510mm。1.2主要机具混凝土搅拌机、铁锹、铁棍、刮杠、水平尺、手推车、木拍子等。1.1.3作业条件铺设保温材料的基层施工完成后，将基层表面清理干净，经检查验收合格后，方可进行下道工序。2.操作工艺2.1工艺流程基层清理 管根堵孔、固定 保温层作业 检查验收 铺设保温层 铺设保护层 铺设找坡层 铺设找平层2.2雨水斗、套管安置：按照标高将雨水斗、套管安装就位，管外应用细石砼填塞，套管周边应焊止水环。2.3清理基层：混凝土结构基层干燥，铺时要求基层平整，铺板要平，缝隙要严，避免产生冷桥，尘土、杂物等清理干净。如结构基层有裂缝，应做好提前处理。2.4穿过屋面和墙面等结构层的管根部位，应用豆石混凝土（内掺微膨胀剂）填塞密实，将管根固定。2.5松散、板状保温材料的运输、存放应注意防潮湿，防止损伤和污染，雨天作业要防止水漫或雨淋。2.6屋面的排汽道应纵横贯通，不得堵塞，并同与大气连通的排汽出口相通。找平层设置的分格缝可兼作排气道，排汽道间距宜为6m，纵横设置。屋面面积每36m2宜设一个排汽口。排汽道口应埋设排汽管，排汽管应设置在结构层上，穿过保温层的管壁应设排汽孔，以保证排汽道的畅通。排汽管的安装必须牢固、封闭严密，否则会使排汽管变成了进水孔，造成屋面漏水。待屋面面层完成后，应临时进行封堵，以免雨水进入排汽管内及其它杂物掉入管内。待施工完毕隔一年后，可拆除排气管封补防水层。平面布置原则可见下图示意：交底内容：2.7 做灰饼：灰饼时是控制各面层标高的依据。做屋面找坡层、保护层、找平层时均做水泥砂浆灰饼，根据水平标高确定各施工层的厚度和坡度，灰饼表面尺寸为40*40mm，间距为2m，周边距女儿墙0.5m，待水泥砂浆初凝后再进行各面层施工，拖接小推车时切记不得碰损灰饼。2.8铺设保护层时，应由远接近施工，沿手推车行走路线铺设竹胶板，以保护聚苯板不受破坏。2.9细石混凝土压实拍平。2.10根据找坡层坡度（2%）在女儿墙上弹出分水线。屋面施工总厚度为300mm，最薄处厚度为160mm。找坡分水线如下图示意：交底内容：交底内容：2.11找坡层配合比为水泥：粉煤灰：页岩陶粒=1：0.2：3.5，陶粒应提前5天浇水闷透，将水泥、粉煤灰、陶粒、水按施工配合比充分搅拌，使水泥浆分布均匀，干硬程度以便于滚压密实为宜；将已铺好的陶粒用木抹拍平，并随即用大杠找平，最后用铁滚来回碾压直至密实。按作好的标志块拉通线控制坡度，表面排水坡度明显；2.12水泥砂浆找平层施工要求铺砂浆前，基层表面应清扫干净，并洒水湿润。2.13砂浆铺设应按由远到近，由高到低的程序进行，在每分格内一次连续铺成，严格掌握平整度，可用2m左右长的方尺找平。2.14按分格块由东至西用桶装灰、铺平，用2m刮杠靠冲筋条刮平，找平后用木抹子搓平，铁抹子压光，待砂浆稍收水后，再用铁抹子第二遍压光，砂浆终凝前，轻轻取出嵌缝条，如损坏找平层及时修补。2.15沿坡向抹20厚1：3水泥砂浆找平（稠度控制在70mm）。当水泥砂浆开始凝结，人踩上去有脚印但不下陷时，用铁抹子压第二遍，要注意防止漏压，并将死坑、死角、砂眼抹平，当抹子压不出抹纹时，即可找平、压实，完成第三遍，这道工序宜在砂浆终凝前进行。2.16找平层抹平、抹实后，常温时在12小时后洒水湿润（可覆盖）养护，养护时间不少于7天，干燥后即可进行防水施工。2.17注意气候变化，终凝前可能下雨时，不宜施工，保证找平层质量。2.18在所有雨水管根部、管根周围预留20×20mm的凹槽，油膏嵌缝后用聚氨脂密封，女儿墙转角处做一半径为50mm的圆弧。2.19施工完48小时后，找平层硬化且干燥后用油膏镶嵌分格缝，将分格缝填实填平。3.质量标准3.1主控项目3.1.1保温材料的密度及强度必须符合设计要求；3.1.2找平层、找坡层、保护层材料及配合比必须符合设计要求；3.1.3屋面的找坡层的排水坡度必须符合设计要求。3.2一般项目3.2.1保温层表面平整；3.2.2基层与突出屋面结构的交接处和基层的转角处，均应做成圆弧形，且整齐平顺。3.2.3水泥砂浆、细石混凝土找平层应平整、压光，不得有酥松、起砂、起皮现象。3.2.4找平层的表面平整度允许偏差为5mm。交底内容：4.成品保护4.1在已铺好的保温层上不得直接行走、运输小车，行走线路应铺垫板。4.2保温层施工完毕后，应及时铺细石混凝土保护层，以减少受潮和进水，尤其是在雨季，更要及时采取苫盖措施。4.3抹好的找平层上推小车运输时，应先铺脚手板车道，防止破坏找平层。4.4雨水口、内排水口等部位应采取措施临时措施保护好堵塞和杂物进入。4.5找平层滚压成活后，不得立即在上面走动或踩踏。5.应注意的问题5.1找平层起砂1）砂浆拌合配合比不准，水泥强度等级不够或不稳定。2）抹压强度不足，养护过早、过晚，过早上人踩踏等均能引起找平层起砂。5.2找平层空鼓、开裂1）所用砂子过细，基层表面清理不干净，施工前未浇水工业区养护不够。2）基层厚薄不均匀或施工中局部漏压。3）屋面的转角处，出屋面管根和埋件周围漏压或操作不够认真。5.3屋面倒泛水：冲筋时泛水坡没有找准确，或在铺灰时未用木杠找出泛水，铺灰厚度没按冲筋刮平顺，使泛水失去作用。审核人交底人接受交底人1. 由交底单位填写，交底单位与接受交底单位保存。2. 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。第 5 页 共 5 页
