第2章flash绘图与填充图形.ppt

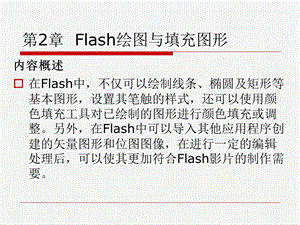

第2章 Flash绘图与填充图形,内容概述在Flash中，不仅可以绘制线条、椭圆及矩形等基本图形，设置其笔触的样式，还可以使用颜色填充工具对已绘制的图形进行颜色填充或调整。另外，在Flash中可以导入其他应用程序创建的矢量图形和位图图像，在进行一定的编辑处理后，可以使其更加符合Flash影片的制作需要。,教学目标,线条绘制工具图形绘制工具图形填充工具橡皮擦工具辅助绘图工具的使用,2.1 使用图形绘制工具,绘图工具集中放置在【绘图工具栏】中，可分为图形绘制工具，图形编辑工具和文字编辑工具3类,2.2 线条绘制工具,2.2.1 线条工具 2.2.2 铅笔工具 2.2.3 钢笔工具,2.2.1 线条工具,斜线工具主要用于绘制线段。【线条工具的属性】：线条的属性主要有笔触颜色，笔触高度和笔触样式3种，可以在“属性”面板中进行设置,2.2.2 铅笔工具,铅笔工具在导引线中使用最多。调整铅笔工具同样在舞台区域下边的“属性”面板里进行该工具的属性调整。同我们上边讲到的线条工具一样可以更换类型及颜色。当铅笔工具被选取时，其附属选项 按钮会出现在工具箱下部的“选项”栏中，也可以通过这个来更改铅笔工具的设置。,伸直：将曲线中弯曲度较大的局部线条转成直的，形成折线效果。平滑：系统平滑所绘曲线，达到圆弧效果，使线条更加光滑。墨水：系统完全保留徒手绘制的曲线模式，不加任何修改，使绘制的线条更加接近于手写的感觉。,2.2.3 钢笔工具,钢笔工具可以绘制直线、曲线等而且能够调整路径上的节点。它可以自由地创建和编辑矢量图形。单击鼠标左键确定点的位置，在舞台区域中连续单击，则各个单击点就形成直线组成的折线图。当按左键不松手，就可以调整当前线的造型，一般用于绘制曲线情况。在绘制一个图形的前，可以先在“属性”面板里设置钢笔属性和填充属性，如图所示。也可以在钢笔工具的参数进行设置，通过执行“编辑”/“首选参数”，然后选择“绘画”，即可对钢笔工具进行设置。,钢笔工具（1）,钢笔工具选项（2）,2.3图形的绘制,2.3.1 椭圆工具 2.3.2 矩形工具 2.3.3 刷子工具,2.2.4 椭圆工具,2.2.5 矩形工具和多角星形工具,1、绘制矩形2、绘制多边形3、对象绘制模式：新增了【对象绘制】允许将图像绘制成独立的功能，而且在叠加时不会自动合并。4、合并对象：在绘制了不同的图形对象后，可对这些对象做操作，绘制出各种特殊的图形。,2.3.6 刷子工具,刷子工具用于绘制密闭的填充色构成的图形，该工具提供了5种模式,2.4 图形的填充,绘制图形之后，就可以对其进行颜色的填充了，Flash 中主要的颜色填充工具有【墨水瓶】工具、【颜料桶】工具、【吸管】工具等 使用墨水瓶工具 使用颜料桶工具 使用吸管工具,为图形填充颜色了解颜色,对于计算机图形来说，红色、绿色和蓝色被称为基本颜色，每个像素的颜色都可以看作是红色、绿色和蓝色的混合颜色，这种定义颜色的模式称为RGB颜色模式。,“拾色器”面板,2.4.1 使用墨水瓶工具,用于在绘图中更改线条和轮廓线的颜色和样式，它可以改变一段线条的粗细、颜色、线型等。并可以打散的文字和图形加上轮廓线。,2.4.2 使用颜料桶工具,在Flash 中，使用【颜料桶】工具既可以填充空的区域，也可以更改已涂色区域的颜色，并且还可以用纯色、渐变以及位图进行填充。使用【颜料桶】工具也可以填充未完全封闭的区域，并且可以设置使用【颜料桶】工具时闭合形状轮廓。,2.4.3 使用吸管工具,使用【滴管】工具可以吸取现有图形的线条或填充上的颜色及风格等信息，并可以将该信息应用到其他图形上。也就是说，【滴管】工具可以复制粘贴舞台区域中已经存在的颜色或填充样式。,2.5 图形的擦除,在实际绘制图形操作中，难免会出现绘制错误的情况，此时可以使用【橡皮擦】工具对绘制错误的地方进行擦除，以便重新绘制。认识橡皮擦工具 设置橡皮擦形状,2.5.1 认识橡皮擦工具,使用【橡皮擦】工具，可以快速擦除舞台中的任何矢量对象，包括笔触和填充区域。在使用该工具时，可以在工具箱中自定义擦除模式，以便只擦除笔触、多个填充区域或单个填充区域；还可以在工具箱中选择不同的橡皮擦形状。,2.5.2 设置橡皮擦形状,Flash 中提供了10种橡皮擦形状，其中圆形和正方形各5种，并按照大小顺序依次排列在【橡皮擦形状】列表中。用户在擦除细节处时可以选择较小形状的橡皮擦，要擦除大面积地方时可以选择较大形状的橡皮擦。模式选择：标准擦除：擦除填充：擦除线条：擦除所选填充：内部擦除：,快速擦除1）使用“水龙头”工具：2）双击“橡皮擦工具”：擦除当前工作区中的所有内容,2.6 辅助工具的使用,由于Flash的舞台大小最大可以达到28802880像素，因此在很多情况下要选择所需的对象，首先必须要通过使用视图查看工具来查找对象。Flash 中提供的视图查看工具主要包括【手形】工具和【缩放】工具。【手形】工具【缩放】工具,2.6.1【手形】工具,当视图被放大或者舞台面积很大，整个场景无法在视图窗口中完整显示时，要查看场景中的某个局部，就需要使用【手形】工具。,2.6.2【缩放】工具,【缩放】工具是Flash 中最基本的视图查看工具，用于缩放视图的局部和全部。在工具箱中选择【缩放】工具后，在工具箱的最下方会新增【放大】和【缩小】两个按钮。单击【放大】按钮后，在舞台中单击可以以当前视图比例的2倍进行放大，最大可以放大到20倍；单击【缩小】按钮后，在舞台中单击可以按当前视图比例的1/2倍进行缩小，最小可以缩小到原图的8%大小。,2.7 上机练习,本章主要介绍了在Flash CS3中使用图形绘制工具绘制各种图形的操作，在掌握了相关知识点之后，用户应能将这些图形绘制工具组合使用并绘制较为复杂的图形图案。绘制茶具 绘制卡通房屋,2.7.1 绘制茶壶,在Flash CS3中，使用绘图工具和颜色填充工具绘制一套茶具。,2.7.2 绘制卡通房屋,使用基本的图形绘制工具，绘制一个卡通房屋。,
