工程力学第3章习题解答.doc

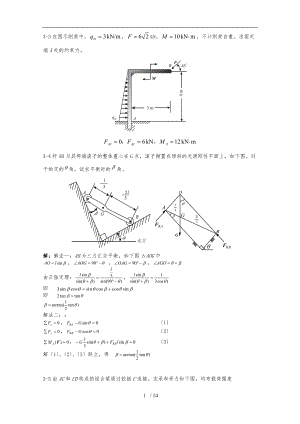

3-3在图示刚架中，kN，不计刚架自重。求固定端A处的约束力。3-4杆AB与其两端滚子的整体重心在G点，滚子搁置在倾斜的光滑刚性平面上，如下图。对于给定的角，试求平衡时的角。解：解法一：AB为三力汇交平衡，如下图AOG中， ，由正弦定理：，即 即 解法二：，1，2，3解1、2、3联立，得 3-5由AC和CD构成的组合梁通过铰链C连接。支承和受力如下图。均布载荷强度，力偶矩，不计梁重。解：取CD段为研究对象，受力如下图。，；取图整体为研究对象，受力如下图。，；，；，3-6如下图，组合梁由AC和DC两段铰接构成，起重机放在梁上。起重机重P1 = 50kN，重心在铅直线EC上，起重载荷P2 = 10kN。如不计梁重，求支座A、B和D三处的约束反力。解：1取起重机为研究对象，受力如图。，2取CD为研究对象，受力如图，3整体作研究对象，受力图c，3-7构架由杆AB，AC和DF铰接而成，如下图。在DEF杆上作用一矩为M的力偶。不计各杆的重量，求AB杆上铰链A，D和B所受的力。3-8图示构架中，物体P重1200N，由细绳跨过滑轮E而水平系于墙上，尺寸如图。不计杆和滑轮的重量，求支承A和B处的约束力，以与杆BC的力FBC。解：1整体为研究对象，受力图a，2研究对象CDEBC为二力杆，受力图b，压力3-9图示结构中，A处为固定端约束，C处为光滑接触，D处为铰链连接。，不计各构件自重，求固定端A处与铰链D处 的约束力。3-10图示结构由直角弯杆DAB与直杆BC、CD铰接而成，并在A处与B处用固定铰支座和可动铰支座固定。杆DC受均布载荷q的作用，杆BC受矩为的力偶作用。不计各构件的自重。求铰链D受的力。3-11图示构架，由直杆BC，CD与直角弯杆AB组成，各杆自重不计，载荷分布与尺寸如图。在销钉B上作用载荷P。q、a、M、且。求固定端A的约束力与销钉B对BC杆、AB杆的作用力。312无重曲杆ABCD有两个直角，且平面ABC与平面BCD垂直。杆的D端为球铰支座，A端为轴承约束，如下图。在曲杆的AB、BC和CD上作用三个力偶，力偶所在平面分别垂直于AB、BC和CD三线段。力偶矩M2和M3，求使曲杆处于平衡的力偶矩M1和处的约束力。解：如下图：Fx = 0，FDx= 0My = 0，Fz = 0，Mz = 0，Fy = 0，Mx = 0，313在图示转轴中，：Q=4KN，r=0.5m，轮C与水平轴AB垂直，自重均不计。试求平衡时力偶矩M的大小与轴承A、B的约束反力。解：mY=0， MQr=0， M=2KN·mY=0， NAY=0mx=0， NBz·6Q·2=0，NBZ=4/3KNmz=0, NBX=0X=0, NAX=0Z=0， NAZ+NBzQ=0，NAZ=8/3KN314匀质杆AB重Q长L，AB两端分别支于光滑的墙面与水平地板上，位置如下图，并以二水平索AC与BD维持其平衡。试求1墙与地板的反力；2两索的拉力。解：Z=0 NB=Qmx=0NB·BDsin30°Q·BDsin30°Sc·BDtg60°=0Sc=0.144QmY=0NB·BDsin60°+Q·BDsin60°+NA·BDtg60°=0NA=0.039QY=0 SBcos60°+Sc=0 SB=0.288Q314 平面悬臂桁架所受的载荷如下图。求杆1，2和3的力。315 平面桁架的支座和载荷如下图。ABC为等边三角形，E，F为两腰中点，又AD=DB。求杆CD的力。ED为零杆，取BDF研究，FCD=-0.866F317 平面桁架的支座和载荷如下图，求杆1，2和3的力。318 均质圆柱重P、半径为r，搁在不计自重的水平杆和固定斜面之间。杆端A为光滑铰链，D端受一铅垂向上的力，圆柱上作用一力偶。如下图。，圆柱与杆和斜面间的静滑动摩擦系数皆为fS=0.3，不计滚动摩阻，当时，AB=BD。求此时能保持系统静止的力偶矩M的最小值。319 如下图，A块重500N，轮轴B重1000N，A块与轮轴的轴以水平绳连接。在轮轴外绕以细绳，此绳跨过一光滑的滑轮D，在绳的端点系一重物C。如A块与平面间的摩擦系数为0.5，轮轴与平面间的摩擦系数为0.2，不计滚动摩阻，试求使系统平衡时物体C的重量P的最大值。 / 14
