产品技术文件审核表.docx

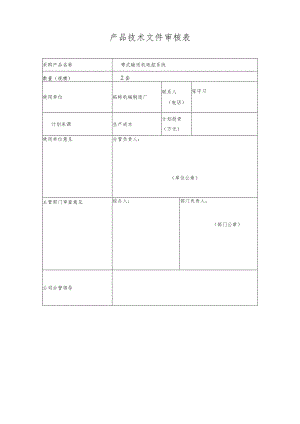

产品技术文件审核表采购产品名称带式输送机电控系统数量（规模）2套使用单位拓特机械制造厂联系人（电话）张守习计划来源生产成本计划投资（万元）使用单位意见分管负责人：（单位公章）主管部门审查意见经办人：部门负责人：（部门公章）公司分管领导带式输送机电控系统技术规范书编制:审核:批准:上海大屯能源股份有限公司拓特机械制造厂2023年5月13日带式输送机电控系统技术规范书一、总则1 .本技术规范书提出的是最低限度的技术要求，供货方应提供符合本技术规范书和工业标准的优质产品。2 .如果供货方没有以书面形式对本规范书的条文提出异议，则表明供货方认同提供的产品技术指标均能满足本规范书的要求。3 .本技术规范书所使用的标准如与供货方所执行的标准不一致时，按最新、最高标准执行。4 .本规范书未尽事宜，由双方协商确定。二、规格参数名称：带式输送机电控系统参考型号：KTClOl数量：2套三、运行环境1 .工程（项目）概况使用在煤矿井下皮带巷内。2 .环境条件2.1、 温度：To+40；2.2、 传输协议：采用TCP/IP协议；2.3、 信号传输方式：矿井千兆环网；2.4、 软件运行环境：WindOWS10；2.5、 工作电压：AC127V2.6、有甲烷和煤尘爆炸危险的矿井中，满足煤矿井下采掘工作面使用要求,煤层松软。3.配套皮带机参数输送能力t/h提升高度带速m/s带宽m输送距离m驱动滚筒直径mm驱动功率KW800<100m2.5120006303×250三、引用的规范和标准1、MT820煤矿用带式输送机技术条件；2、GB22340煤矿用带式输送机安全规范3、GB3836.1爆炸性气体环境第1部分：设备通用要求；4. GB3836.2爆炸性气体环境第2部分：由隔爆型“d”保护的设备；5、GB3836.4爆炸性气体环境第4部分：由本质安全型“i”保护的设备；6、GB4208外壳防护等级（IP代码）；7. .MT654煤矿用带式输送机安全规范；8、MT/T412隔爆型电气设备低压接线端子；9、MT872煤矿用带式输送机保护装置技术条件；10、GB8923涂装前钢材表面锈蚀等级和除锈等级；11、GB/T13384机电产品包装通用技术条件；12、GB/T13306标牌；13、MT209煤矿通信、检测、控制用电工电子产品通用技术要求；14、2022版煤矿安全规程产品符合环境、职业健康安全相关标准要求。以上只列出部分主要相关标准，投标厂商在设计和制造产品中可不限于上述标准，采用高于或相当于上述标准的国家标准、规范。四、具体技术要求1 .总体功能要求：配套保护系统所用传感器须与矿在用保护系统传感器互换，满足安标关联要求，保证皮带机正常使用，符合矿井自动化要求。2 .电控系统包括有语音报警功能，沿线急停功能，并具有堆煤保护；跑偏保护（4副，并带有配套的安装架）；自动洒水保护（2套）；速度保护（采用架式安装，开关量）；烟雾保护（外壳采用不锈钢材料，开关量）：温度保护（采用红外线，开关量）；纵撕保护（采用拉力式）：沿线通信（每50m一个急停，每50m配急停闭锁组合扩音电话1套）；矿用通信拉力电缆2000m,皮带机配备通信线、控制电缆须满足使用要求。3 .带式输送机综合保护集控装置具备温度、跑偏、烟雾、速度、纵撕、洒水、堆煤、沿线急停等保护功能，所有保护装置均可现场进行试验。4 .电控系统具有沿线通讯功能，每50米一个急停，每50m配急停闭锁组合扩音电话一套。5 .各种保护及通讯系统厂家必须现场安装调试合格后方可移交使用。6 .设备各种保护动作时要有汉语语言普通话语音报警，语音报警的语言要与相应的保护名称一致。7 .带式输送机电控系统具有集控、自动、单机、维修、点动、语音、急停闭锁、保护、显示等功能。8 .控制箱必须符合井下使用要求，并具有MA证、防爆合格证。9 .所有带式输送机综合保护传感器必须为控制箱的关联设备，并有整机“MA”证。10 .各种保护必须配有安装支架及安装辅材。11 .必须签订技术协议。五、供货范围1 .一般要求1.1、 保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本技术规范的要求；提供相应设备的生产许可证、产品合格证和矿用煤安标志证，并加盖红色印章；1.3、应提供所有安装和检修所需专用工具和消耗材料等，并提供详细清单。2、供货明细及附件（表中为单套数量，共需2套）序号名称型号（参考）单位数量备注1矿用本质安全型主控制器KTClOl-Z台12矿用隔爆兼本质安全型电源KDW12718(C)台13矿用本质安全型组合扩音电话KTK101-2(HA)台194矿用本质安全型组合扩音电话KTK101-2(AI)台15矿用本质安全型终端KFDlOl台16钢丝编织橡胶护套连接器LCVB-7-1根4050米/根7矿用本质安全型速度传感器GSC6台1架式安装，开关量8矿用本质安全型堆煤传感器GUD-330台19矿用本质安全型跑偏传感器GEJ-15台8提供配套安装架10矿用本安型温度传感器GWHlOO台1红外线，开关量11矿用本质安全型烟雾传感器GQG5台1不锈钢外壳，开关量12矿用本质安全型撕裂传感器GVY8台1拉力式13矿用隔爆型电磁阀DFB-20/10台214矿用隔爆兼本质安全型远程控制箱KDG-127/3-8台215插座专用U型销KTKlOl件10016矿用本质安全型组合急停闭锁开关KHJ15/18-I（三）台2017矿用电缆MKVVRP-450/750-4×0.5米20018安装附件套1备注应包括系统正常运行所必需的所有零部件（不含开关），上表所列为主要零部件，实际供货应能满足本技术要求及实际使用，不限于本表所列内容。3.验收方式设备生产完毕后，供方将设备送达指定地点后，由使用单位组织对设备进行验收。六、质量保证及售后服务2 .质保期：质保期自安装正常运行起一年或到货验收合格后18个月，以先到为准。在设备质保期内，对因设计和制造造成的质量问题，供货方要免费处理，质保期满后，供货方为该产品提供终身技术服务，并确保备品、配件及时提供。中标方对系统中存在的软件程序错误长期免费服务。3 .技术培训及指导为使设备能正常安装、调试、运行、维护及检修，供货方应提供相应的技术培训；调试期间，供货方负责进行现场技术培训。3.资料交付序号名称数量备注1产品合格证82煤安标志证8到期后及时续证3防爆合格证84系统图、端子接线图、设备外形尺寸图、设备布置图等各8份提供电子版图纸，图纸应为2000版CAD文件5使用手册86设备清单8注：防爆合格证、煤安标志证与产品合格证必须盖红色印章。以上所有资料还需提供相应电子版。4、售后服务1）安装服务：设备由使用方自行安装，安装过程中需要供货方提供现场技术服务时，供货方应免费提供并24小时内派人到现场指导安装、调试。2）故障问题：出现产品质量、技术问题时，重大问题2小时、一般问题4小时内做出答复，如需到达现场技术服务，时间为供方接到需方通知后24小时达到现场。七、包装和运输1、所有设备及附件都有固定铭牌，铭牌不易损坏，标志醒目、整齐、美观;2、对设备进行妥善的油漆或其他有效的防锈防腐处理；3、设备按照矿方要求运输至指定地点。八、建议供货方业绩1、该型号或同类产品近5年的成功运行业绩不得低于10套。须附销售合同等业绩证明（现场答疑要求携带原件）。九、供货方注册资金生产商注册资金不得低于1000万元，代理商注册资金不得低于500万元。上海大屯能源股份有限公司拓特机械制造厂2023年5月13日
