布氏硬度洛氏硬度与维氏硬度的换算.doc

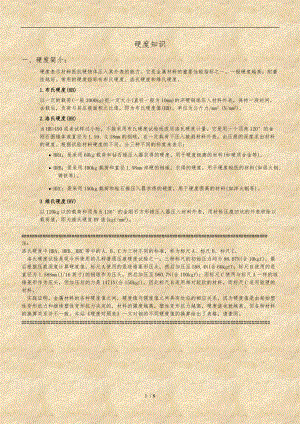

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其外表的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料外表，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料外表，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： · HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 · HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 · HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。3 维氏硬度(HV)以120kg以的载荷和顶角为136°的金刚石方形锥压入器压入材料外表，用材料压痕凹坑的外表积除以载荷值，即为维氏硬度HV值(kgf/mm2)。#注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。   洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A一样的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。   实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。本站硬度对照表一文对钢的不同硬度值的换算给出了表格，请查阅。#二、硬度对照表：根据德国标准DIN50150,以下是常用围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。抗拉强度RmN/mm2维氏硬度HV 布氏硬度HB 洛氏硬度HRC 250 80 76.0 - 270 85 80.7 - 285 90 85.2 - 305 95 90.2 - 320 100 95.0 - 335 105 99.8 - 350 110 105 - 370 115 109 - 380 120 114 - 400 125 119 - 415 130 124 - 430 135 128 - 450 140 133 - 465 145 138 - 480 150 143 - 490 155 147 - 510 160 152 - 530 165 156 - 545 170 162 - 560 175 166 - 575 180 171 - 595 185 176 - 610 190 181 - 625 195 185 - 640 200 190 - 660 205 195 - 675 210 199 - 690 215 204 - 705 220 209 - 720 225 214 - 740 230 219 - 755 235 223 - 770 240 228 20.3 785 245 233 21.3 800 250 238 22.2 820 255 242 23.1 835 260 247 24.0 850 265 252 24.8 865 270 257 25.6 880 275 261 26.4 900 280 266 27.1 915 285 271 27.8 930 290 276 28.5 950 295 280 29.2 965 300 285 29.8 995 310 295 31.0 1030 320 304 32.2 1060 330 314 33.3 1095 340 323 34.4 1125 350 333 35.5 1115 360 342 36.6 1190 370 352 37.7 1220 380 361 38.8 1255 390 371 39.8 1290 400 380 40.8 1320 410 390 41.8 1350 420 399 42.7 1385 430 409 43.6 1420 440 418 44.5 1455 450 428 45.3 1485 460 437 46.1 1520 470 447 46.9 1555 480 (456) 47.7 1595 490 (466) 48.4 1630 500 (475) 49.1 1665 510 (485) 49.8 1700 520 (494) 50.5 1740 530 (504) 51.1 1775 540 (513) 51.7 1810 550 (523) 52.3 1845 560 (532) 53.0 1880 570 (542) 53.6 1920 580 (551) 54.1 1955 590 (561) 54.7 1995 600 (570) 55.2 2030 610 (580) 55.7 2070 620 (589) 56.3 2105 630 (599) 56.8 2145 640 (608) 57.3 2180 650 (618) 57.8 660 58.3 670 58.8 680 59.2 690 59.7 700 60.1 720 61.0 740 61.8 760 62.5 780 63.3 800 64.0 820 64.7 840 65.3 860 65.9 880 66.4 900 67.0 920 67.5 940 68.0硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比拟准确的硬度和强度的换算关系。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比拟准确时，仍需要通过试验测得。三、硬度換算公式1.肖氏硬度(HS)=勃式硬度(BHN)/10+12 2.肖式硬度(HS)=洛式硬度(HRC)+15 3.勃式硬度(BHN)= 洛克式硬度(HV) 4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 硬度測定範圍:HS<100HB<500HRC<70HV<1300洛氏硬度    布氏硬度HB10/3000 维氏硬度   HVHRCHRA59.580.767659.080.566658.580.265558.080.064557.579.763557.079.562556.579.261556.078.960555.578.659655.078.453858754.578.153257854.077.952656953.576.652056053.076.351555152.576.150954352.076.950353551.576.649752751.076.349252050.576.148651250.075.8480504硬度換算表HVHRCHBSHVHRCHBSHVHRCHBS940685605330029.828492067.555052.350529529.22809006754051.749629028.527588066.453051.148828527.827086065.952050.548028027.126584065.351049.847327526.426182064.750049.146527025.62568006449048.445626524.825278063.348047.74482602424776062.547046.944125523.124374061.846046.143325022.22387206145045.342524521.323370060.144044.541524020.322869059.743043.64052301868059.242042.739722015.767058.841041.838821013.466058.340040.83792001165057.839039.83691908.564057.338038.8360180663056.837037.7350170362056.336036.6341160061055.735035.533160055.234034.432259054.733033.331358054.132032.230357053.631031294附录G 钢的硬度值换算续表1 钢的维氏硬度HV与其他硬度和强度的近似换算值a续维氏硬度布氏硬度10mm钢球3000kg负荷b洛氏硬度b外表洛氏硬度外表金刚石圆锥压头肖氏硬度抗拉强度近似值Mpa(1000psi)维氏硬度标准钢球钨硬质合金钢球A. 标尺60-kg负荷金刚圆锥压头·标尺100-kg负荷金刚圆锥压头·标尺100-kg负荷金刚圆锥压头·标尺100-kg负荷金刚圆锥压头15-N标尺15kg负荷30-N标尺30kg负荷45-N标尺45-kg负荷HVHBSHBWHRAHRBHRCHRDHR15NHR30NHR45NHSbHV12345678910111213370360350340330320310300295290285280275270265260255250245240230220210200190180170160150140130120110100959085350341331322313303294284280275270265261256252247243238233228219209200190181171162152143133124114105959086813503413313223133032942842802752702652612562522472432382332282192092001901811711621521431331241141059590868169.268.768.167.667.066.465.865.265.864.564.263.863.563.162.762.462.061.661.260.7(109.0)(108.0)(107.0)(105.5)(104.5)(103.5)(102.0)(101.0)99.598.196.795.093.491.589.587.185.081.778.775.071.266.762.356.252.048.041.037.736.635.534.433.332.331.029.829.228.527.827.126.425.624.824.023.122.221.320.3(18.0)(15.7)(13.4)(11.0)(8.5)(6.0)(3.0)(0.0)53.652.851.951.150.249.448.447.547.146.546.045.344.944.343.743.142.241.741.140.379.278.678.077.476.876.275.674.974.674.273.873.473.072.672.171.671.170.670.169.657.456.455.454.453.652.351.350.249.749.048.447.847.246.445.745.044.243.442.541.740.439.137.836.535.233.932.531.130.429.528.727.927.126.225.224.323.222.221.119.95047454241403837363433323029282625242221201170(170)1130(164)1095(159)1070(155)1035(150)1005(146)980(142)950(138)935(136)915(133)905(131)890(129)875(127)855(124)840(122)825(120)805(117)795(115)780(113)765(111)730(106)695(101)670(97)635(92)605(88)580(84)545(79)515(75)490(71)455(66)425(62)390(57)370360350340330320310300295290285280275270265260255250245240230220210200190180170160150140130120110100959085a在本表中用黑体字表示的值与按ASTME140表1的硬度转换值一致，由相应的SAEASMASTM联合会列出的。b括号里的数值是超出围的，只是提供参考。利用布氏硬度压痕直径直接换算出工件的洛氏硬度在生产现场，由于受检测仪器的限制，经常使用布氏硬度计测量大型淬火件的硬度。如果想知道该工件的洛氏硬度值，通常的方法是，先测量出布氏硬度值，然后根据换算表，查出相对应的洛氏硬度值，这种方式显然有些繁琐。那么，能否根据布氏硬度计的压痕直径，直接计算出工件的洛氏硬度值呢？答案当然是肯定的。根据布氏硬度和洛氏硬度换算表，可归纳出一个计算简单且容易记住的经验公式：HRC =479-100D/4，其中D为10mm钢球压头在30KN压力下压在工件上的压痕直径测量值。该公式计算出的值与换算值的误差在0.5 -1围，该公式在现场用起来十分方便，您不妨试一试。8 / 8
