    平面图绘制系统教程.doc

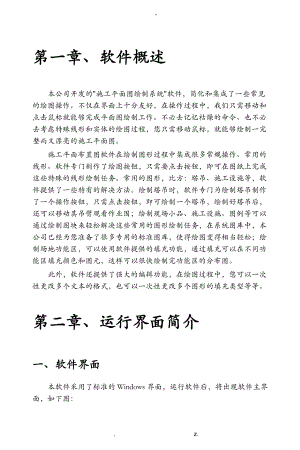

    -第一章、 软件概述本公司开发的"施工平面图绘制系统"软件,简化和集成了一些常见的绘图操作。不仅在界面上十分友好,在操作过程中,我们只需移动和点击鼠标就能够完成平面图绘制工作。不必去记忆枯燥的命令、也不必去考虑特殊线形和实体的绘图过程,您只需移动鼠标,就能够绘制一完整而又漂亮的施工平面图。施工平面布置图软件在绘制图形过程中集成很多常规操作、常用的线形。软件专门制作了绘图按钮,只需要点击按钮,即可在图纸上完成这些特殊的线形绘制任务。常用的图形,比方:塔吊、施工设施等,软件提供了一些特有的解决方法。绘制塔吊时,软件专门为绘制塔吊制作了一个操作按钮,只需点击按钮,即可绘制一个塔吊,绘制好塔吊后,还可以移动其吊臂观看作业围;绘制现场小品、施工设施、图例等可以通过绘制图块来轻松解决这些常用的图形绘制任务,在系统图库中,本公司已经为您准备了很多专用的标准图库,使得绘图变得相当轻松;绘制场地功能区,可以使用软件提供的填充功能,通过填充可以在不同功能区填充颜色和图元,这样可以很快绘制完功能区的分布图。 此外,软件还提供了强大的编辑功能,在绘图过程中,您可以一次性更改多个文本的格式,也可以一次性更改多个图形的填充类型等等。第二章、 运行界面简介一、 软件界面本软件采用了标准的Windows界面,运行软件后,将出现软件主界面,如下图:二、 常用菜单与工具1、 主菜单与工具栏1、文件2、编辑3、绘图4、修改5、显示6、窗口7、帮助2、 绘图工具栏该工具栏作为绘图工具,分为常用绘图工具(工具栏左)、专业绘图工具工具栏右。后面会详细表达各绘图工具使用方法。3、 常用图库工具栏该图库位于软件右方,放置了各种常用图形,方便使用者调用,无需重复绘制,还可自己添加图形到该图库中。4、 图形操作工具栏该工具栏为界面底部,实现对图形的移动、旋转、加点、删点、圆角、断开等功能,后面将详述。第三章、 图形绘制与编辑一、 新建平面图第一步、点击"文件菜单,在弹出的菜单中选择新建。第二步、此时会弹出"图形属性设置对话框如下列图:1、图纸设置:点击"页面设置按钮,设置纸大小、横向与纵向后,图纸的宽高会自动显示,单位为毫米。默认纸为A4、横向。2、比例尺设置:根据作图要求设置,显示单位可自己输入如通常为米。3、屏幕设置:根据自己需要设置。设置完毕点击"确定按钮即可开场图形绘制。二、 绘制图形1、 折线绘制一般的直线和折线,我们可以使用菜单栏"绘图中的"折线项或者点击工具栏上的按钮,在图纸上用鼠标左键单击拖拉,您就能够看到一条直线或折线的形成过程,同时在界面上方的一个显示栏中,会显示该线的长度、与水平方向的夹角。在用鼠标左键点击另一端点,就完毕直线的绘制。如果绘制的是折线就确定了第二个端点,要完毕折线操作只需点击鼠标右键。注意:在绘制直线过程中,按住Shift键不放,直线可以按任意角度绘制,否那么就会自动扑捉水平、垂直以及45度角的方向。如果要自定义线的长度和角度,在界面的左下边有两个输入框,分别是"长度和"角度,输入数字后回车即可。如果只定义其中的一项,那么在该项中输入数字,另一项不能输入任何数字。以上操作,对于下面介绍的平行线和字线同样适用。用鼠标左键在所绘直线或折线上双击,或在该线被选中的状态下点击鼠标右键,选右键菜单中的"属性项,或点击主菜单中"修改 菜单中的"属性项,我们可以翻开该线的属性编辑器,更改该线的一系列属性。使用属性编辑器:在绘图过程中,熟练使用属性编辑器,对于又快又好的绘制一图纸相当重要。随着介绍的深入,您将看到所有图形的性质,比方:颜色、线形等等,我们都可以通过属性编辑器进展修改。普通线体的属性编辑器,其形式如下列图所示:您将看到在属性编辑器中,我们可以更改该线的一般属性如图元名称、颜色、线形、线宽、等选项。改颜色:点击"边线颜色按钮,软件会弹出颜色对话框,您可以在根本颜色中选择一种颜色,也可以在调色板中选择一种颜色,添加到自定义颜色中去,点击确定按钮,您将看到所选折线改变成了您需要的颜色,如果点击取消按钮,折线的颜色不发生改变。改线形:如果您需要改变线形,点击"线条样式按钮,这时屏幕将弹出定义线形对话框,如下列图所示:点击此处这里,我们可以选择所需线形。如我们将上面的例子线形改变成虚线,在定义线形对话框中,选择虚线框中间,您会发现该区域颜色加深即为选中状态,点击确定按钮,再返回图纸中看到如下结果。同样,如果点击取消按钮,线形将不发生改变。改线宽:在属性编辑器中,可以更改线宽,它位于属性编辑器的右上角。更改线宽的操作非常简单,在编辑框中填入需要的线宽值即可线宽值只能为整数。2、 平行线点击"平行线,可在图上画出平行线,画法和折线一样,还可在其属性里调整平行线之间的距离。3、 现场水、电线路的绘制为了简化您的操作,本软件专门提供了直接绘制水、电线路等的方法。绘制现场水电线:在绘制施工平面图时,通常用带"S字的折线代表施工用水线路、用带"V的折线代表施工用电线路,要绘制这两种线形,可以使用软件左工具栏上面的按钮或者主菜单画图中的字线命令。如下:具体绘制方法同折线一样,您只需在图纸上用鼠标左键点击其点轨迹,就能够轻松绘制一条"字线。同样,您可以使用右键完毕操作,使用Shift键可向任一角度画。下面我们来具体介绍一下字线的属性设置。翻开"字线的属性编辑器,同样有三种途径:在需要更改的"字线被选中的情况下,双击鼠标左键、或使用右键菜单中的"属性命令以及菜单栏上"修改菜单中的属性项,该"字线的一般属性设置与折线设置一致,下面介绍"字线属性设置如下列图:其形式与折线的属性编辑器相似,与折线的属性编辑器存在区别的是增加了文字、间距以及字体设置,下面我们来具体讲解其具体用法:改文字:填入"文字容编辑框中填入的字符将在折线中按照一定的间距显示。编辑框中如果显示为"V,那么我们绘制的即为带"V字的折线。在编辑框中,如果有必要,您可以填入任何字符及汉字,个数及大小写均不受限制。现在我们将大写的"V改为大写的"S,在施工平面图中即表示将电线改为水线。见下列图:改间距:在标注间距后面的编辑框中填入的数值即为线上字符的间距值,在我们绘制好一条字线后,系统将自动分配一个初始间距值,原那么上,您可以在编辑框中输入一个任意大于0的正实数,您将看到图形发生的改变如下:改字体:在属性编辑器的右边,有一个字体按钮,如:,该按钮是用来设置字线上字符的字体。下面我们来具体介绍一下如何设置字体,点击"字体按钮,屏幕将弹出如下对话框:在对话框中,可以更改字体、字体样式、大小、效果以及语系。点击字体对话框确实定按钮,然后再点击字线属性编辑器确实定按钮,确认当前操作后退出,当前图形就如下所示了:4、 围墙、边缘线 利用这个工具,可以很方便地画出围墙、边缘线。5、 绘制弧线点击左工具栏上的按钮以及主菜单"绘图中的弧线命令,在图纸上任意用鼠标点击两点,第一点为弧线的起点,第二点为弧线的终点,此时跨接在两点之间会出现一个弧形,此弧形半径的大小随鼠标的拖动而变化。这样,我们可以很方便地确定弧形的位置和角度。在所绘制的圆弧被选中情况下,我们可以其翻开的属性编辑器,设置方法与折线设置方法一致。6、 绘制曲线绘制曲线即连续平滑曲线,请点击按钮,然后在图纸上点击各端点,圆滑曲线就绘制好了,点击鼠标右键完毕曲线绘制。如果画了一条没有闭合的曲线,我们可以通过点击下工具条的"闭合键让曲线闭合。另外,我们可以翻开曲线的属性编辑器,对已经闭合的曲线进展图形填充。7、 带箭头线段尺寸标注线绘图工程图时,尺寸标注功能是必不可少的。平面图软件提供了尺寸标注工具,可以轻松标注点与点之间的距离,您可以调整尺寸位置,可以更改标注容,下面我们就来看看其具体操作方法。点击工具栏中的按钮",然后在图纸上任意点击两个端点,一条带箭头线段就这样绘制完成了,同直线绘制方法。当然,此时的箭头形式是系统默认的值,如果您要更改其形式,请翻开其属性编辑器,一般属性设置与折线设置一样,它的特殊属性标称线属性设置容如下列图所示:在其中对箭头位置、标注位置、箭头类型、标注方式进展设置,标注可设为自动标注和手动标注两种以及标注字体的设置,标注单位以在图形属性中设置的单位为准。8、 画矩形点击按钮",在图纸上点击矩形的两个对角点即可完成绘制任务。然后翻开属性编辑器,除了对边线进展设置外还可以设置"填充颜色和"填充样式,"填充颜色设置与"边线颜色设置一致,下面我们介绍一下"填充样式的设置过程,以后我们可能会遇到许多地方需要设置"填充样式,点击按钮",会弹出如下对话框:9、 绘制多边形单击按钮",在图纸上点击一点,然后在图纸上点击各端点,点击鼠标右键完毕多边形绘制。同样,我们可以翻开多边形的属性编辑器,设置方法与矩形一样。10、 其它实体图形圆、椭圆、圆角矩形、弦形、扇型绘制其它实体图形,如:圆、椭圆、圆角矩形、弦形、扇型等,在软件中均提供了现成的工具。下面我们来一一介绍:画圆:点击按钮",然后在屏幕上点击一个圆点,相对圆点用鼠标拖动一个半径,再次点击,这样一个圆就绘制完成了。翻开其属性编辑器,设置方法同矩形设置方法一样。画椭圆:点击按钮",在图纸上点击两个对角点即可完成绘制任务,翻开其属性编辑器,设置方法同矩形设置方法一样。画圆角矩形:点击按钮,绘制方法同上。调整中心黑点,可改变圆角的弧度。画弦形:点击按钮",在图纸上任意用鼠标点击三点,第一点为圆心,在依次点击弦线的起点、终点,您将看到经过三点绘制了一条圆弧。在所绘制的圆弧被选中情况下,我们可以其翻开的属性编辑器,设置方法同上。画扇型:点击按钮",在图纸上任意用鼠标点击三点,第一点为圆心,在依次点击弦线的起点、终点,您将看到经过三点绘制了一条圆弧。在所绘制的圆弧被选中情况下,我们可以其翻开的属性编辑器,设置方法同上。11、 画塔吊很多情况下您都会遇到绘制塔吊的问题,如果使用其它软件,确实不方便,现在让我们来看看本软件的塔吊的绘制工具吧!点击塔吊绘制按钮",然后在图纸所预定的塔吊位置上点击一下,一个塔吊就绘制完成了!您试着拖动其中的小黑点,可改变塔吊样式,如下列图:调整前: 调整后:这里就不介绍具体怎样移动端点了,还是您自己移动一下试试吧!翻开塔吊的属性编辑器,一般属性与矩形属性设置方式一致,这里只介绍它的特殊属性塔吊属性设置如下列图所示:其中,分为"塔吊属性、"尺寸标注、"箭头类型以及"标注设置四种设置。分别试一下就知道它的效果。在属性编辑器中,还有一个字体按钮,它用来更改标注文字的字体。12、 插入图库绘制材料堆场、指北针、建筑机械等本软件同样提供了强大的图库插入功能,不仅方便,而且相当适用,并且我们已经专门为您制作了绘制施工平面图的专用图库,下面我们来具体介绍"图库操作。插入图库:如下列图所示,用鼠标在下列图右方的图库中选择一图块,然后在图纸所预定的图形位置上 "拖出图块大小同绘制矩形一样,确定了图形所占面积,此时会提示是否显示图块名称,点击"是或"否,此时图纸上将绘制了一个您所需要的图块,如下列图:此区域预览图块形状使用插入图库命令可以方便您将平面图上常用的小品、机械设备、现场设施等图形调入当前图纸。这样可以减少很多重复操作,节约大量珍贵的时间。13、 插入图块 此插入图块的操作与上一个一样,只是用此方法可插入更多格式的图块,如:JPG、BMP等等。14、 填充图形绘制建筑物、道路等填充图形操作主要针对一些封闭的图形,如矩形、圆、椭圆、多边形、圆角矩形、弦形、扇型、以及组合的异形图形等。在这些实图形的属性中,我们都可以找到定义填充的按钮。对绘制好的图形进展填充时,除了使用各自的属性编辑器以外,您还可以使用下工具栏上的按钮"来进展单独或者批量图形的填充。利用"填充功能,可以完成一系列图形的填充操作。例如将现场不同功能区填充成不同的颜色,本软件提供的填充样式有55种。15、 绘制异型图形 在绘图时可能会遇到一些形状不规那么的图形,我们把它们叫做异形图形,画图时可以把多种工具结合使用来进展绘制。比方先用"多边形工具画一个没有闭合的多边型,再用"曲线工具画条曲线去封闭两端本软件有点与点之间的自动捕捉功能,再选定整个图形后,点右键,选"合成。这样,一个由多边型和曲线组成的异形图形就画好了,我们可以对它进展多种图形的填充,也可以对组合的图形进展分解。 通过上面的例子,可以知道,对折线、曲线、圆弧进展合成,成为一个图元,便可闭合和填充,还可分解。对绘制异形很方便。16、 圆角 有时候,需要对某个图元的某个局部进展类似弧形的处理,我们把这种操作叫"圆角。比方要把一个矩形的左下角处理成弧型,先点下工具栏的"圆弧键,再用鼠标画一条直线,直线的开场点在角的一条夹边上,完毕点在角的另一条夹边上切去左下角,再点左键,这时会出现一个弧形,可通过鼠标调节弧形的大小。如下列图:需要说明的是,"圆角并不只征对直角,对任何角度都可以。17、 文本单行文本以及多行文本每一图纸都需要进展一定程度的文本操作,施工平面图软件提供几种输入文字工具,它们分别是文本框和斜文本,下面我们将分别介绍其具体用法:如果您需要在图纸上绘制单行和多行文本,建议您文本框工具,点击文本框按钮,然后在图纸预定的位置上 "拖出动小同绘制矩形一样,您就可以在图纸上绘制一个文本,翻开其属性编辑器,设置它的文本属性一般属性不用设置,如下列图所示:其中,可对字体、是否单行显示、显示位置、文本容进展设置。在"文本容中可修改文本显示容,如果"单行显示选项未被选中,那么在"文本容中使用"回车键换行,实现多行文本显示,如果"单行显示选项被选中,"回车键将不起作用,始终为单行显示。斜文本如果您需要绘制的文本需要倾斜显示,请使用软件提供的斜文本工具,通过这个工具,您可以方便布置文本。点击按钮",绘制方法同文本绘制一样,此时图纸上会出现一个名为"斜文本的文本框,翻开其属性编辑器,可以设置它的斜文本属性一般属性不用设置,此时,便可以设置它的字体和文本容。18、 鼠标的位置在软件界面的最下面,有四个显示项,分别是"原点坐标、"鼠标坐标、"鼠标与原点的距离,"鼠标同原点连线与水平之间的夹角。这四项的参数都是可以变化的。原点坐标我们可以把整个界面看作一个坐标,左下角的坐标就是0,0,系统的默认原点就是0,0。根据需要,我们也可以自定义原点,即把所绘图里的任何一个端点定义为原点,具体操作是:用鼠标选中该端点,点击鼠标右键选择"属性,在弹出的对话框中选择"点属性,再选择"设为原点即可。此时原点坐标就会变化,不再是0,0。如下列图:用一样的操作可取消该端点的原点定义。注意:也可以直接用鼠标双击该端点,该端点即被设为原点鼠标坐标当鼠标在作图区滑动时,可看到"鼠标坐标栏里X与Y的参数在变化,这里的参数就鼠标相对于作图区左下角0,0的坐标。鼠标与原点的距离鼠标与原点的距离分两种情况,一种情况是鼠标与默认原点0,0的距离,另一种情况就是当有了自定义原点后,鼠标与原点的距离就是鼠标与自定义原点的距离。鼠标同原点的连线与水平的夹角鼠标同原点的连线也分两种情况,一种是与默认原点0,0的连线,一种是当有了自定义原点后,与自定义原点的连线。这个夹角是沿逆时针方向,从0到360度。19、 准确定义图元长度及位置如果要在绘制平面图时做到准确定位,除了利用上述几点功能外,还可以注意以下的功能。在图纸上用鼠标左键单击拖拉,您就能够看到一条直线或折线的形成过程,同时在界面上方的一个显示栏中,会显示该线的长度、与水平方向的夹角,在完毕点单击鼠标左键,就完毕直线的绘制。如果绘制的是折线就确定了第二个端点,要完毕折线操作只需点击鼠标右键。注意:在绘制直线过程中,按住Shift键不放,直线可以按任意角度绘制,否那么就自动按照水平、垂直以及45度角的方向绘制。如果要自定义线的长度和角度,在界面的左下边有两个输入框,分别是"长度和"角度,在确定了起始点后,输入想要实现的长度和角度的数字,回车即可。如果只定义其中的一项,那么在该项中输入数字,另一项不能输入任何数字。三、 图形编辑1、 图元属性编辑器在绘图过程中,我们提供了一个强有力的编辑工具,它就是图元的属性编辑器,这里我们在介绍一下它的具体用法。要翻开属性编辑器,通常有三个途径:鼠标左键双击、右键菜单、主菜单"修改项中的"属性项注意:在执行该操作时,请确认需要编辑的图形处于被选中状态。中选择多个图形时,能设置它们共同的一般属性。一个图形的一般属性主要包括:线形、颜色、填充、线宽、图元名称等等,当您需要对一个已经绘制好的图形进展修改时,请记住优先使用属性编辑器。在这里我们不可能对每一个图形编辑器都进展介绍,要具体见到各个图形属性编辑器的具体容,请参见前面绘图操作中的图形属性介绍。2、 选择图元单项选择和多项选择:1、点击下工具栏" 按钮,或左工具栏" 按钮,或选择菜单栏中"修改菜单下"移动项,使鼠标在屏幕上移动,当鼠标形状变为"时,按下鼠标左键即可选中当前图元,此时按下Ctrl键,可继续选择其它图元,实现多个图元同时选择。2、直接用鼠标从图纸上"拖出一个选择框选择完全被包括在选择框中的图形将被选中。3、单击鼠标右键选择"图元列表项,弹出"图元列表框,如下列图:单击图元名称或使用Ctrl键多项选择图元,也可以全部选择。当图形被选中时,其端点均显示为黑色方点。全选:如何全选图纸中的所有图形,有如下方法帮助您完成以上操作:使用主菜单中编辑项的"全选命令,或使用快捷键Ctrl+A等。中选中主菜单中的"编辑项时,您会看到如下菜单:选中"项,您会看到所有的图形都处于被选中状态。Ctrl+A键也有一样功能。3、 组合当同时选中两个以上的图形时,点击鼠标右键,在弹出的菜单中选择"组合,这几个图形就被组合到一起,可同时移动、放大缩小。同样的操作可对其"解组。4、 复制、粘贴以及剪切翻开软件,可看到这几个熟悉的按钮,它们分别代表剪切、复制、粘贴。当然,我们也能够通过以下途径进展操作:主菜单"编辑的"复制、剪切、粘贴项;快捷键Ctrl+C复制、Ctrl+V粘贴、Ctrl+X剪切以及右键菜单。5、 删除在绘制图形的过程中,我们经常会遇到很多删除操作,软件中也提供了多种删除操作方式。如使用右键菜单中的"删除;选用菜单栏中"编辑菜单中的"删除命令等。1、右键菜单中的删除操作过程如下:选中需要删除的图形后,按鼠标右键,弹出右键菜单,选择"删除项,此时,弹出警告提示。提示您是否真的需要删除图形,当点击"是按钮即执行删除操作,点击"否按钮那么不执行删除操作。2、主菜单中的删除操作过程如下:选中需要删除的图形,点击主菜单的"编辑菜单,弹出下拉菜单,选中"删除项,后面的情况同上面的右键菜单操作过程。6、 撤消与恢复为了防止对图形执行了误编辑,软件提供了"撤消和"恢复两种操作。它们是工具栏上的按钮和在菜单栏的"编辑菜单下的"撤消、"删除项。7、 拾取框单击屏幕上方工具栏中的"拾取框可显示文字、图块等的拾取框。8、 移动在选中图形的情况下,点击按钮下工具栏中",或选择菜单栏中"修改菜单下"移动项,用户可在编辑区移动所选中的图形,光标必须变为状,当鼠标靠近被选中土图元的某一控制点时,光标变为,这时就能通过图形控制点调整图形大小,当调整被选中图元的控制点与其它图元的控制点很近时,光标就会变为,表示两点就会连在一起,当需要把几个图元连在一起时,此功能非常有用,连接无间歇。在调整折线、直线或标称线时,如果不易调直,可以用鼠标点取端点位置,然后用键盘""键微调。当绘制某图元完成时,也会自动处于移动状态,这样便于修改调整。9、 旋转1、用鼠标拖动旋转在选中图形的情况下,点击下工具栏中按钮",或选择菜单栏中"修改菜单下"旋转项,然后用鼠标点击屏幕中任一位置,然后移动鼠标,图形将以它的中心开场旋转,您将看到图形旋转的轨迹,将图形直接拖动到您满意的地方为止,见下列图示意:2、按输入角度旋转在选中图形的情况下,点鼠标右键,选择"旋转菜单,弹出旋转设置对话框,如右图:设置旋转角度,如顺时针旋转就输入负值,如果需复制后旋转就输入复制个数,在需要绘制两个相互垂直的图元时很有用。3、当需要对几个图形进展整体旋转时,我们可以先同时选择几个图形,这样就可以进展整体旋转。10、 放大图元先选中单个或多个图元,点鼠标右键,选择"缩放菜单,弹出缩放参数设置对话框,如右图:输入横向与纵向放大比例即可。11、 存为图块在绘图的过程中,可根据需要自己绘制一些图形,假设想把其中的图形存为图库以备以后使用,可选中该图,然后点击鼠标右键,在弹出的菜单中选择"存为图块,这时会出现一对话框,要求输入该图块的名称、保存位置等,输入完成后按"保存即可。12、 平移复制和平行移动先选中需进展平移拷贝的图形,点击下工具栏上的按钮",可以看到,系统将提示我们输入水平方向和垂直方向的相对距离值,然后在对话框中输入X=5、Y=10,您将看到如下结果:您看到原来的直线现在变成了一组平行线。要对图形实施平行移动,可以工具栏上的按钮",其操作与平移拷贝一样,不同点就是原图形不是进展了复制,而是执行了移动操作。13、 加点与删点对于已经绘制好的折线、不规那么曲线、任意多边形、字线以及电线等,我们可以通过添加及删除端点操作,任意改变其形状。点击下工具栏上的按钮和主菜单修改项中的"加点、"删点项。添加端点:执行该操作的过程相当简单,选中需增加端点的图形,点击按钮"或选择相应菜单,然后在图纸上需要添加点的位置单击即可,下面我们来看一个例子:首先我们绘制一条折线,然后点击下工具栏中按钮"或选择相应菜单,移动鼠标靠近折线位置,当鼠标变成了形状,用鼠标左键单击,这样在折线中就增加了一个端点,就可通过调整新端点改变折线形状,具体变化过程如下列图所示:删除端点:删除端点的操作也相当简单,这样我们来看看将上面图形最后一个端点删除的操作:首先,点击下工具栏中按钮或相应菜单菜单,当鼠标靠近端点时鼠标变成形状,然后用鼠标左键单击便删除该端点,如下列图所示:14、 断开当一条线上有多个端点时,可用"断开功能将其中两个端点之间的线删除。操作如下:用鼠标先选中那条线,再点击下工具栏中的"断开图标,然后点击要删除的那段线。如下列图: 当按住"SHIFT键时,上面的操作就变成了把线从中断开,而不是删除了,如下列图:15、 连接下工具栏中的"连接功能,可把两条线连成一条。16、 闭合用折线画出的任何图形,可通过此功能,让图形自动闭合。操作时,先选中操作对象,再点击下工具栏中"闭合图标即可,如下列图:17、 组合组合与解组的功能前面已做介绍。18、 图层管理对于所绘制或导入的图形,可以把它设置成"可编辑、"只显示、"隐藏,我们把此功能称为图层管理。比方要把一图形设成"1层,并设为"只显示,操作如下:选中该图形后,用鼠标右键查看属性,在"图层项里输入"1,确定。如下列图:然后再选中该图形,点鼠标右键,在弹出的菜单中选"图元列表,再选"图层设置,把鼠标放在"1上,点右键,在弹出的菜单中选"只显示,确定,此图形就只能显示,不能编辑了。如下列图:其它两项操作类似。要注意的是,对不同的图形进展不同的设置时,要把它们设为不同的图层。 19、 图例在使用本软件的过程中,可能会调用图块里的标准图型如:卷扬机、指北针等,为了对调用的图型进展说明,可使用图例功能。点击左工具栏中的"图例按钮后,用鼠标在作图区画一方框通常在作图区的右下角,大小自己掌握,这样调用的图型全部都会显示在此方框。在此后假设调用了新的图型,也会自动添加在方框显示出来。选中图例方框,点鼠标右键选择"属性,可对图例中的容进展修改,如:图宽、图高、说明文字大小等等。见下列图:20、 编辑多个图形的颜色软件提供了可轻松编辑多个图形的共有属性的工具,在这里我们来介绍一下更改多个图形的颜色操作过程。更改线颜色:使用这个工具,您可以对多个图形边线的颜色进展修改,包括所有线、实体边线、边框等。中选中多个图形以后,单击按钮",此时,系统将弹出编辑颜色对话框,您可以选取您需要的颜色。更改填充颜色:中选中几个实体以及图块时,可以直接点击按钮来更改其填充颜色,选取颜色的对话框和前面完全一样。21、 编辑多个图形的线性、填充更改线形:选中多个图形,然后单击按钮",可以对选中的多个图形的线形进展修改.更改填充:选中多个实体,可以一起编辑其填充类型,单击按钮",此时,软件给出如下填充类型对话框,如下所示:22、 图形属性及边框设置图形属性在设置图幅尺寸时已介绍过,这里只说一下边框设置,单击"修改菜单中的"图形属性项或单击工具栏中 按钮,在选择图纸边框设置,如下列图所示:其中可进展边框位置设置、边框线宽、边框颜色及是否打印边框线。四、 图形显示1、 图形缩放显示如果当前图纸不能完全显示或图形太小无法看清时,可单击放大按钮或从"显示菜单中选择"放大项,此时,图纸将实时放大,单击缩小按钮或从"显示菜单中选择"缩小项,此时,图纸将实时缩小。2、 全屏显示如果您需要看到整个图纸时,可以点击按钮或从"显示菜单中选择"满屏显示项,此时整图纸将自动充满显示区域。3、 返回前一视窗如果在绘图过程中,需要返回到前一视图状态,可以单击按钮"或从"显示菜单中选择"恢复前一显示比例项,此时视图窗口就自动恢复到前一视窗围,这个命令也是一次性操作。注意:这个命令只代表视窗间切换操作,不影响编辑状态,即当前视窗中编辑的图形,在返回前一视窗时仍然存在,所改变的仅仅代表其视图围。第四章、 打印输出一、 打印预览执行文件菜单中的打印预览命令以及点击打印预览按钮均能够完成这个操作,打印预览方便我们直接从屏幕上"看到打印效果。当前预览的结果即与打印输出的图纸完全一致,称为"所见即所得。屏幕上方有一排按钮分别为:"整页、"放大、"缩小、"放大打印、"缩小打印、"图形属性、"打印设置、"打印。其中,点击打印机设置按钮,软件将给出打印机设置的对话框,我们可以在这里设置打印纸以及打印机的相关配置,其具体使用方法将在紧接着的下一节中介绍,要直接打印,就按"打印 按钮,此时图纸开场打印。单击"图形属性按钮,可以设置图纸的打印比例、页边距以及自动边框。打印比例初始值为100,此时图形将自动缩放到当前定义的纸上,此时,打印输出将按照1:100输出。对于您需要按比例输出图形时,设置这个输出比例值将为您带来很大方便。同时,也可以手工调整打印比例,任意缩放打印。设置打印边框后,软件在打印时,自动在图纸上按设置位置绘制一边框。另外还有一个重要功能,使用"放大打印和"缩小打印可方便地调整图形打印比例,使它恰好缩放到适当位置。另外,"整页、"放大、"缩小按钮设置预览显示效果。二、 打印设置使用文件菜单中的"打印设置命令,您可以对打印机进展设置。在打印设置中,可以选择打印机,设置打印纸,方向等。. z.
