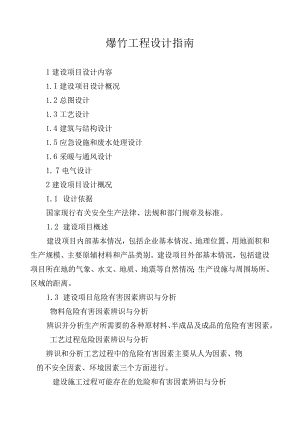

爆竹工程设计指南.docx

爆竹工程设计指南1建设项目设计内容1.I建设项目设计概况1.2总图设计1.3工艺设计1.4建筑与结构设计1.5应急设施和废水处理设计1.6采暖与通风设计1. 7电气设计2建设项目设计概况1.1 设计依据国家现行有关安全生产法律、法规和部门规章及标准。1.2 建设项目概述建设项目内部基本情况，包括企业基本情况、地理位置、用地面积和生产规模、主要原辅材料和产品类别。建设项目外部基本情况，包括建设项目所在地的气象、水文、地质、地震等自然情况；生产设施与周围场所、区域的距离。1.3 建设项目危险有害因素辨识与分析物料危险有害因素辨识与分析辨识并分析生产所需要的各种原材料、半成品及成品的危险有害因素。工艺过程危险因素辨识与分析辨识和分析工艺过程中的危险有害因素主要从人为因素、物的不安全因素、环境因素三个方面进行。建设施工过程可能存在的危险和有害因素辨识与分析包括可能发生洪水、雷击、雪崩、滑坡、塌方、泥石流等外部灾害风险；火灾、爆炸、坍塌、机械伤害、物体打击、起重伤害、电气事故、物理爆炸、灼烫、中毒与窒息、冒顶、落石、涌水、涌沙、设备操作风险、高空坠落、堤防沉降、车辆伤害等施工本身风险。运营过程风险分析安全生产管理机构设置或者安全生产管理人员配备要求，对建设项目投入生产和使用后设置安全管理机构及其职责的建议，对配置安全管理人员的条件和数量的建议；从业人员安全生产教育和培训要求。重大危险源辨识与分级按危险化学品重大危险源辨识（GB18218）进行重大危险源辨识并进行分级。2. 4安全设施专项投资概算包括建设项目总投资概算、安全设施投资概算、分类投资概算以及安全设施投资概算、分类投资概算占项目总投资概算的比例。3总图设计总图设计包含建设项目区域位置和总平面布置。2.1 项目区域位置区域位置图显示建设项目所在的区域位置，周边的行政区划。有药工（库）房与周边环境的距离情况表，说明建设项目与界外设施的主要间距、标准规范符合性及采取的安全防护措施。列表说明各有药工（库）房安全距离的合规性（见表1）。表1有药工（库）房与周边环境的距离情况表方位工房序号工库房用途危险等级药量（kg）相邻情况实际距离（m）标准要求距离（m）拟采取的安全措施东面南面西面北面（注：相邻情况是指：1）10户或50人以下零散住户，50人以下的企业围墙，本企业独立的总仓库区建筑物边缘，无摘挂作业铁道中间站站界及建筑物边缘，IlOkV架空输电线路；2）村庄边缘，学校，职工人数在50人及以上的企业围墙，有摘挂作业的铁路车站站界及建筑物边缘,22OkV以下的区域变电站围墙,22OkV架空输电线路；3）城镇规划边缘，220kV及以上的区域变电站围墙，220kV以上的架空输电线路；4）铁路线、二级及以上公路路边、通航的河流航道边缘；5）三级公路路边、35kV架空输电线路）3. 2总平面布置总平面布置设计使用的地形图应由具有资质的测绘机构测绘，符合建筑工程测量规范（GB50026）并符合下列要求：4. 应能准确反映地形、地貌；5. 应能真实反映外部环境，测绘范围应大于外部距离的1倍；3）地形图和总平面布置图比例为1:500（面积大于200亩的地形图比例可以1:1000）,等高线1m；6. 应标有方向标和风向玫瑰图；7. 地形图外框右下方应标注测绘单位名称，存入建设项目设计承担单位的测绘图应加盖测绘单位印章。3. 2.2总平面布置图应包含下列内容：D建（构）筑物布置建（构）筑物布置按照组合烟花工艺与配套要求设置，围墙、道路、水塔以及其它建（构）筑物的设计应符合烟花爆竹工程设计安全规范（GB50161）要求。2）防护屏障所有Ll级建构筑物应设置防护屏障，防护屏障应按烟花爆竹工程设计安全规范（GB50161）要求设置，防护屏障的形式应与图例一致，标明高度。3）工房安全使用表工房安全使用表应设置在图纸的空白处。工房安全使用表应包括以下内容：工房编号、工房用途、建筑物规格、建筑面积、危险等级、药量、人员、设备台数、备注等。文字采用小四号宋体，数字采用小四号TinIeNewRonlan体。4）设计说明设计说明内容包括：建设项目名称、建设项目概况、设计依据、设计范围、生产规模及需要说明的其它问题。5）图例图例应符合建筑工程测量规范（GB50026）标准绘制的图例要求，图例应设置在空白处。6）设计单位图签设计单位图签至少应包含设计单位名称（盖章）、工程名称、建设项目名称、图纸名称、图号、设计阶段、图纸比例、设计日期及设计、校核、审核人员签名等。图签应设置在图纸右下角空白处。3.3 详细列出建设项目中总图设计所采用的全部安全措施。3.4 安全预评价报告中的安全对策及建议采纳情况，列出落实安全预评价报告中每项安全对策与建议所采取的全部安全设施及所在作业部位；说明未落实或者部分落实的安全预评价报告中安全对策与建议的论证情况或理由，预期效果以及存在的问题与建议。4工艺设计工艺设计包含工艺布置、设备布置、工作台布置。4. 1工艺布置按照爆竹产品生产需要分为多个区域，包括办公生活区、生产区、药物总库区、成品总库区、燃放试验场与销毁场所等；其中生产区包括无药工房、打泥底工房、插引工房、配装封工房、结鞭工房、包装工房等生产工房。工艺流程图。各危险性建筑物或各生产工序的生产能力应相互匹配，具体工艺与配套设置详见附录A。上下游生产能力、中转能力和储存能力匹配分析计算。工艺、技术的先进性和可靠性分析。4.3 设备布置和工作台布置工艺过程中所确定的设备和工作台布置必须根据工艺要求合理布置安装在厂房内；标注设备与建筑物（承重墙、梁、柱等）、设备与设备之间的相对位置及安装方位；与设备定位有关的建筑物的尺寸，建筑物与设备之间的定位尺寸，设备与设备之间的定位尺寸；标注工作台在建筑物内的相对位置及与周边墙面的定位尺寸。布置图中有设备名称、编号、规格型号、数量及所在图号等。标题栏中有图名、图号、比例、设计人员等。设备、设施的先进性和可靠性分析。4.4 详细列出建设项目中工艺设计所采用的全部安全措施。4.5 安全预评价报告中的安全对策及建议采纳情况，列出落实安全预评价报告中每项安全对策与建议所采取的全部安全设施及所在作业部位；说明未落实或者部分落实的安全预评价报告中安全对策与建议的论证情况或者理由，预期效果以及存在的问题与建议。5建筑与结构设计建筑与结构设计，包含各种建筑物的结构和构造。4.6 设计说明内容包括设计概况与设计依据、墙体工程、屋面工程、装修工程、基础工程、钢筋混凝土工程以及需要说明的其他问题。5. 2建筑结构图内容包括平面图、屋面图、立面图、剖面图、建筑大样图等。框架结构：基础平面布置图及基础详图、柱配筋图、屋面梁配筋图、屋面板配筋图等。砖混结构：基础平面图及基础详图、屋面结构布置图以及圈梁、承重梁、构造柱等配筋图。抗爆结构：基础平面布置图及基础详图、柱配筋图、屋面梁配筋图、屋面板配筋图等。工（库）房结构选型、构造、安全疏散要求均应符合烟花爆竹工程设计安全规范（GB50161）要求。5. 3详细列出建设项目中建筑与结构设计所采用的全部安全措施。5.4安全预评价报告中的安全对策及建议采纳情况，列出落实安全预评价报告中每项安全对策与建议所采取的全部安全设施及所在作业部位；说明未落实或者部分落实的安全预评价报告中安全对策与建议的论证情况或理由，预期效果以及存在的问题与建议。6应急设施和废水处理设计应急设施和废水处理设计包含消防与应急设施设计、给排水设计、废水处理设计。6.1消防与应急设施设计企业应根据不同的生产工序配备合适的消防器材，应设置一定的消防管网，应有符合标准要求的水源和水量；建筑物防火间距和工库房的安全出口应符合标准要求。可能出现的事故预防及应急救援措施，应急救援组织的设置,消防队伍的依托，消防器材的配备，应急救援预案的培训、演练和完善等；人员密集场所和危险区域应有疏散通道，每隔50米应设置逃生通道或者逃生掩体。6.2给排水设计生产给水、消防给水可以共用一套系统，厂区应有固定的充足的水源。管网采用枝状管网，水源采用高位水池或水池、稳压供水装置两种方式，有药工房前应设置供水管和消防水池。厂区应设置排水沟，雨水与污水应分流，排水沟的深度、宽度应根据排水量确定，排水沟内壁应光滑，不应有积水。雨水根据地形就山势散水排放，根据地形情况在墙外设置截洪沟；在管道转弯处和接入排水管处设置检查井，直线管道上检查井间距小于30mo6. 3废水处理设计单质称量、机械混药、装药、封口等粉尘较大工房前应设置沉淀池，厂区内沉淀池应设计三级沉淀，分别为一级较大粉尘工房沉淀、二级生产线沉淀、三级出厂前总沉淀。一般工房一级沉淀池长宽深分别不小于06米、0.5米、0.5米，机械装药机工房应设置三格沉淀池且总长宽深分别不小于6米、2米、1米。生产线沉淀池和出厂前总沉淀池应设置成三格沉淀池且总长宽深不小于6米、2米、2米。沉淀池必须遮盖，防止雨水进入和人员跌落,污水必须由半径不小于30cm的管道连接到总沉淀池，确保雨污分流。所有沉淀池的底部必须用水泥硬化并做好防渗透工作，避免土壤污染。6.4 详细列出应急设计、给排水设计、废水处理设计所采取的安全措施。6.5 安全预评价报告中的安全对策及建议采纳情况，列出落实安全预评价报告中每项安全对策与建议所采取的全部安全设施及所在作业部位；说明未落实或者部分落实的预评价报告中安全对策与建议的论证情况或理由，预期效果以及存在的问题与建议。7采暖与通风设计7.1 采暖通风与空气调节应符合烟花爆竹工程设计安全规范（GB50161）的要求。应说明建构筑物的通风、排烟、除尘、降温等安全措施，工（库）房供热设施或外接热源情况，以及供热系统自身的安全措施。7.2 应详细列出采暖与通风设计所采取的所有安全措施。7.3 安全预评价报告中的安全对策及建议采纳情况，列出落实安全预评价报告中每项安全对策与建议所采取的全部安全设施及所在作业部位；说明未落实或者部分落实的安全预评价报告中安全对策与建议的论证情况或理由，预期效果以及存在的问题与建议。8电气设计8. 1电气设计应包含以下内容：1）图纸目录；2）厂区照明系统和动力系统图（含防静电接地桩、动力线引入作法大样图）；3）消防泵房的供电系统平面图（包含消防泵房的配电系统的平面图，消防泵电控原理及外部双电源情况）；4）厂区和工库房防雷、防静电接地平面图（含基础接地平面图、屋面防雷接地平面图、防雷接地作法大样图、防静电用的导电球位置图示）；5）视频监控系统平面图（应包括视频监控系统原理，以及摄像、传输、显示、控制、回放和保存等系统的布置图和文字描述内容）。8.2 应详细列出电气设计所采取的所有安全措施。8.3 安全预评价报告中的安全对策及建议采纳情况，列出落实安全预评价报告中每项安全对策与建议所采取的全部安全设施及所在作业部位；说明未落实或者部分落实的安全预评价报告中安全对策与建议的论证情况或理由，预期效果以及存在的问题与建议。9结论与建议9. 1结论简要介绍总平布置、工艺、流程、电气等方面的设计与有关标准规范的符合性。9.2建议对主要设备设施采购、建设项目施工、原辅材料选择、企业安全管理等方面提出建议。附录A（资料性附录）爆竹类生产工艺设置参考表功能分区工库房名称设置要求建筑面积（m2）备注生活办公区门卫室生产区、总库区按要求设置在大门入口处。215办公/调度室一栋多间，至少应含安全管理、监控、会议（培训）等日常办公场所。合计2300食堂可与办公楼联建。生产区辅助工房机修至少一栋。212充电棚至少一栋。电瓶车充电区。包装材料库根据生产需要设置。卷筒车间根据生产需要设置，可与胶水库设在一栋但应分区存放。晒坪/阳光棚根据生产需要设置，不得与卷筒车间或其他无药工房联建，应达到安全防火距离空筒库根据生产需要设置。黄泥库可与其它无药工（库）房联建机械插引区引线中转至少设置1栋，合计药量N200公片。每栋29机械插引根据生产需要设置,设置限定8-16台插引机。212/机1栋4机引线隔墙，添加引线应从插引工房外面进入。插引后中转至少设置1栋，合计药量2100kg。260按每天需要200kg插引中转2天计算。机械注引不符合标准要求的不能设计工料放一花栩存一化工原材料库至少设置1栋3间，药量25吨。每栋236原材料粉碎至少设置2栋，2间/栋，1间粉碎1间筛选每栋220还原剂和氧化剂中间用防火墙分开粉碎。装药封口区空压机房至少1栋6可附设。原材料中转1栋，3间/栋。218用于存放硫磺、铝粉及高氯酸钾。机械装药封口至少设置1栋。按机械商提供的整套施工图纸设计。机械装药间采用抗爆结构。封口饼中转库至少设置2栋，合计药量212。Okgo合计2200生产区结编封装区引线中转至少设置1栋，2100kgo29存放结编带引。机械结编单机单间,16-24台结编机。212/间带引坨应隔墙设置，结鞭中转至少设置1栋，100kgo220封装成箱至少设置1栋。280库区引线引线库合计药量21500kg<>使用注引机的减少相应的药量。成品成品库至少设置2栋，药量合计230000kgc>合计21500放验销场燃试和毁燃放试验和销毁场可以共建共用。备注:1 .本“基准表”的计算基数为：1台爆竹混装药一体机，生产效率每小时1200饼，每天产量300箱（600万个），每月产量8000箱，每年产量8万箱；含药量每个0.1克，每箱2公斤，每年产量的总药量160吨。2 .1台爆竹混装药一体机当围墙内的土地利用率为100%时，占地面积应不少于80亩，工库房不少于40栋。3 .工库房实际面积在基准面积基础上浮动10%o4 .装药机为2台以上时，“三库”能力按1条爆竹生产线的“三库”及配套工房设置要求乘以相应系数。附件2组合烟花工程设计指南（征求意见稿）1建设项目设计内容1.l建设项目设计概况1.2总图设计1.3工艺设计1.4建筑与结构设计1.5应急设施和废水处理设计1.6采暖与通风设计1. 7电气设计2建设项目设计概况1.1 设计依据国家现行有关安全生产法律、法规和部门规章及标准。1.2 建设项目概述建设项目内部基本情况，包括企业基本情况、地理位置、用地面积和生产规模、主要原辅材料和产品类别。建设项目外部基本情况，包括建设项目所在地的气象、水文、地质、地震等自然情况；生产设施与周围场所、区域的距离。1.3 建设项目危险有害因素辨识与分析物料危险有害因素辨识与分析辨识并分析生产所需要的各种原材料、半成品及成品的危险有害因素。工艺过程危险因素辨识与分析辨识和分析工艺过程中的危险有害因素主要从人为因素、物的不安全因素、环境因素三个方面进行。建设施工过程可能存在的危险和有害因素辨识与分析包括可能发生洪水、雷击、雪崩、滑坡、塌方、泥石流等外部灾害风险；火灾、爆炸、坍塌、机械伤害、物体打击、起重伤害、电气事故、物理爆炸、灼烫、中毒与窒息、冒顶、落石、涌水、涌沙、设备操作风险、高空坠落、堤防沉降、车辆伤害等施工本身风险。运营过程风险分析安全生产管理机构设置或者安全生产管理人员配备要求，对建设项目投入生产和使用后设置安全管理机构及其职责的建议,对配置安全管理人员的条件和数量的建议；从业人员安全生产教育和培训要求。重大危险源辨识与分级按危险化学品重大危险源辨识（GB18218）进行重大危险源辨识并进行分级。2. 4安全设施专项投资概算包括建设项目总投资概算、安全设施投资概算、分类投资概算以及安全设施投资概算、分类投资概算占项目总投资概算的比例。3总图设计总图设计包含项目区域位置和总平面布置。2.1 项目区域位置区域位置图显示建设项目所在的区域位置，周边的行政区划。有药工（库）房与周边环境的距离情况表，说明建设项目与界外设施的主要间距、标准规范符合性及采取的安全防护措施。列表说明各有药工（库）房安全距离的合规性（见表1）。表1有药工（库）房与周边环境的距离情况表方位工房序号工库房用途危险等级药量（kg）相邻情况实际距离（m）标准要求距离（m）拟采取的安全措施东面南面西面北面（注：相邻情况是指：1）10户或50人以下零散住户，50人以下的企业围墙，本企业独立的总仓库区建筑物边缘，无摘挂作业铁道中间站站界及建筑物边缘，IlOkV架空输电线路；2）村庄边缘，学校，职工人数在50人及以上的企业围墙，有摘挂作业的铁路车站站界及建筑物边缘,22OkV以下的区域变电站围墙,22OkV架空输电线路；3）城镇规划边缘，220kV及以上的区域变电站围墙，220kV以上的架空输电线路；4）铁路线、二级及以上公路路边、通航的河流航道边缘；5）三级公路路边、35kV架空输电线路）2.2 总平面布置总平面布置设计使用的地形图应由具有资质的测绘机构测绘，符合建筑工程测量规范（GB50026）并符合下列要求：1）应能准确反映地形、地貌；2）应能真实反映外部环境，测绘范围应大于外部距离的1倍;3）地形图和总平面布置图比例为1:500（面积大于200亩的地形图比例可以1:1000）,等高线Im；4）应标有方向标和风向玫瑰图；5）地形图外框右下方应标注测绘单位名称，存入建设项目设计承担单位的测绘图应加盖测绘单位印章。3. 2.2总平面布置图应包含下列内容：2）建（构）筑物布置建（构）筑物布置按照组合烟花工艺与配套要求设置，围墙、道路、水塔以及其它建（构）筑物的设计应符合烟花爆竹工程设计安全规范（GB50161）要求。2）防护屏障所有LI级建构筑物应设置防护屏障，防护屏障应按烟花爆竹工程设计安全规范（GB50161）要求设置，防护屏障的形式应与图例一致，标明高度。3）工房安全使用表工房安全使用表应设置在图纸的空白处。工房安全使用表应包括以下内容：工房编号、工房用途、建筑物规格、建筑面积、危险等级、药量、人员、设备台数、备注等。文字采用小四号宋体，数字采用小四号TimeNewRonIan体。4）设计说明设计说明内容包括：建设项目名称、建设项目概况、设计依据、设计范围、生产规模及需要说明的其它问题。5）图例图例应符合建筑工程测量规范（GB50026）标准绘制的图例要求，图例应设置在空白处。6）设计单位图签设计单位图签至少应包含设计单位名称（盖章）、工程名称、建设项目名称、图纸名称、图号、设计阶段、图纸比例、设计日期及设计、校核、审核人员签名等。图签应设置在图纸右下角空白处。3.3 详细列出建设项目中总图设计所采用的全部安全措施。3.4 安全预评价报告中的安全对策及建议采纳情况，列出落实安全预评价报告中每项安全对策与建议所采取的全部安全设施及所在作业部位；说明未落实或者部分落实的安全预评价报告中安全对策与建议的论证情况或理由，预期效果以及存在的问题与建议。4工艺设计工艺设计包含工艺布置、设备布置、工作台布置。4. 1工艺布置按照组合烟花产品生产需要分为多个区域，包括办公生活区、生产区、药物总库区、成品总库区、燃放试验场与销毁场所等；其中生产区包括无药工房、组盆串引工房、装发射药工房、组装包装工房、内筒生产工房、亮珠生产工房、药柱生产工房、笛音生产工房、喷花类产品装筑药生产工房、吐珠类产品装筑药等生产工房。工艺流程图。各危险性建筑物或各生产工序的生产能力应相互匹配，具体工艺与配套设置详见附录A。上下游生产能力、中转能力和储存能力匹配分析计算。工艺、技术的先进性和可靠性分析。4.3 设备布置和工作台布置工艺过程中所确定的设备和工作台布置必须根据工艺要求合理布置安装在厂房内；标注设备与建筑物（承重墙、梁、柱等）、设备与设备之间的相对位置及安装方位；与设备定位有关的建筑物的尺寸，建筑物与设备之间的定位尺寸，设备与设备之间的定位尺寸；标注工作台在建筑物内的相对位置及与周边墙面的定位尺寸。布置图中有设备名称、编号、规格型号、数量及所在图号等。标题栏中有图名、图号、比例、设计人员等。设备、设施的先进性和可靠性分析。4.4 详细列出建设项目中工艺设计所采用的全部安全措施。4.5 安全预评价报告中的安全对策及建议采纳情况，列出落实安全预评价报告中每项安全对策与建议所采取的全部安全设施及所在作业部位；说明未落实或者部分落实的安全预评价报告中安全对策与建议的论证情况或者理由，预期效果以及存在的问题与建议。5建筑与结构设计建筑与结构设计，包含各种建筑物的结构和构造。5.1 设计说明内容包括设计概况与设计依据、墙体工程、屋面工程、装修工程、基础工程、钢筋混凝土工程以及需要说明的其他问题。5. 2建筑结构图内容包括平面图、屋面图、立面图、剖面图、建筑大样图等。框架结构：基础平面布置图及基础详图、柱配筋图、屋面梁配筋图、屋面板配筋图等。砖混结构：基础平面图及基础详图、屋面结构布置图以及圈梁、承重梁、构造柱等配筋图。抗爆结构：基础平面布置图及基础详图、柱配筋图、屋面梁配筋图、屋面板配筋图等。工（库）房结构选型、构造、安全疏散要求均应符合烟花爆竹工程设计安全规范（GB50161）要求。5.3 详细列出建设项目中建筑与结构设计所采用的全部安全措施。5.4 安全预评价报告中的安全对策及建议采纳情况，列出落实安全预评价报告中每项安全对策与建议所采取的全部安全设施及所在作业部位；说明未落实或者部分落实的安全预评价报告中安全对策与建议的论证情况或理由，预期效果以及存在的问题与建议。6应急设施和废水处理设计应急设施和废水处理设计包含消防与应急设施设计、给排水设计、废水处理设计。6.1消防与应急设施设计企业应根据不同的生产工序配备合适的消防器材，应设置一定的消防管网，应有符合标准要求的水源和水量；建筑物防火间距和工库房的安全出口应符合标准要求。可能出现的事故预防及应急救援措施，应急救援组织的设置,消防队伍的依托，消防器材的配备，应急救援预案的培训、演练和完善等；人员密集场所和危险区域应有疏散通道，每隔50米应设置逃生通道或者逃生掩体。6.2给排水设计生产给水、消防给水可以共用一套系统，厂区应有固定的充足的水源。管网采用枝状管网，水源采用高位水池或水池、稳压供水装置两种方式，有药工房前应设置供水管和消防水池。厂区应设置排水沟，雨水与污水应分流，排水沟的深度、宽度应根据排水量确定，排水沟内壁应光滑，不应有积水。雨水根据地形就山势散水排放，根据地形情况在墙外设置截洪沟；在管道转弯处和接入排水管处设置检查井，直线管道上检查井间距小于30mo6.3废水处理设计单质称量、机械混药、装药、造粒、压药、粉碎、烘干房等粉尘较大工房前应设置沉淀池，厂区内沉淀池应设计三级沉淀，分别为一级较大粉尘工房沉淀、二级生产线沉淀、三级出厂前总沉淀。一般工房一级沉淀池长宽深分别不小于0.6米、0.5米、0.5米，机械装药机工房应设置三格沉淀池且总长宽深分别不小于6米、2米、1米。生产线沉淀池和出厂前总沉淀池应设置成三格沉淀池且总长宽深不小于6米、2米、2米。沉淀池必须遮盖，防止雨水进入和人员跌落，污水必须由半径不小于30cm的管道连接到总沉淀池，确保雨污分流。所有沉淀池的底部必须用水泥硬化并做好防渗透工作，避免土壤污染。64详细列出应急设计、给排水设计、废水处理设计所采取的安全措施。6.5安全预评价报告中的安全对策及建议采纳情况，列出落实安全预评价报告中每项安全对策与建议所采取的全部安全设施及所在作业部位；说明未落实或者部分落实的安全预评价报告中安全对策与建议的论证情况或理由，预期效果以及存在的问题与建议。7采暖与通风设计1.1 采暖通风与空气调节应符合烟花爆竹工程设计安全规范（GB50161）的要求。应说明建构筑物的通风、排烟、除尘、降温等安全措施，工（库）房供热设施或外接热源情况，以及供热系统自身的安全措施。1.2 应详细列出采暖与通风设计所采取的所有安全措施。1.3 安全预评价报告中的安全对策及建议采纳情况，列出落实安全预评价报告中每项安全对策与建议所采取的全部安全设施及所在作业部位；说明未落实或者部分落实的安全预评价报告中安全对策与建议的论证情况或理由，预期效果以及存在的问题与建议。8电气设计8. 1电气设计应包含以下内容：1）图纸目录；2）厂区照明系统和动力系统图（含防静电接地桩、动力线引入作法大样图）；3）消防泵房的供电系统平面图（包含消防泵房的配电系统的平面图，消防泵电控原理及外部双电源情况）；4）厂区和工库房防雷、防静电接地平面图（含基础接地平面图、屋面防雷接地平面图、防雷接地作法大样图、防静电用的导电球位置图示）；5）视频监控系统平面图（应包括视频监控系统原理，以及摄像、传输、显示、控制、回放和保存等系统的布置图和文字描述内容）。8.1 应详细列出电气设计所采取的所有安全措施。8.2 安全预评价报告中的安全对策及建议采纳情况，列出落实安全预评价报告中每项安全对策与建议所采取的全部安全设施及所在作业部位；说明未落实或者部分落实的安全预评价报告中安全对策与建议的论证情况或理由，预期效果以及存在的问题与建议。9结论与建议9. 1结论简要介绍总平布置、工艺、流程、电气等方面的设计与有关标准规范的符合性。10. 2建议对主要设备设施采购、建设项目施工、原辅材料选择、企业安全管理等方面提出建议。附录A（资料性附录）一、小礼花效果的组合烟花产品生产工艺和配套设置要求功能分区工库房名称设置要求建筑面积（）备注办公生活区门卫室至少设置1栋，2间/栋，设置在大门入口处。不小于12办公楼至少设置1栋，1栋多间，应含有安全管理办公室、监控室、会议室、培训室等日常管理办公场所。不小于200食堂可与办公楼联建。生产区无药工房包装材料库根据生产需要设置。纸品纸管库根据生产需要设置。卷筒车间根据生产需要设置，可与胶水库设在一栋，但应分区存放。晒坪/阳光棚根据生产需要设置，不得与卷筒车间或其他无药工房联建，应留有消防和逃生通道。打泥底根据生产需要设置，可与黄泥库设在一栋但应分工房存放。机修、工具间按需要设置。组盆串引工房引火线中转至少设置1栋，不小于60kg栋。4-9手工组盆串引根据生产需要设置。手工和机械组盆串引合计应不小于8万发/日。机械组盆串引根据生产需要设置，1栋工房最多设置2机，两机之间间距不小于2.5m。不小于60m2M引火线隔墙存放且面积为4-12m2o组盆后晾晒根据生产需要设置，不得与组盆串引工房联建。组盆后晾晒和中转合计应不小于600m2o组盆后中转根据生产需要设置，可与阳光棚共用。装发射药工房黑火药中转至少设置1栋，定量合计不小于200kg9-16日用中转库。黑火药中转每2栋装发射药车间至少设置1栋，不小于30kg栋。4-9临时中转,防止成箱领用黑火药。装发射药至少2栋。20-50装发射药中转根据生产需要设置。组装包装工房组装至少设置20个工位,不超过4间/栋。单人单间操作，内径不大于20un的不超过2人/间。内筒中转至少设置1栋，合计不小于500kgo不小于12设置在组装区。机械压纸片根据生产需要设置不小于16应单栋独立设置。包装成箱至少设置1栋。化工材料存放和加工房化工原材料库至少设置1栋，1栋多间，存量不小于20吨。溶剂库至少设置1栋，不小于1吨。9-16原材料粉碎至少设置2栋，2间/栋。不小于12还原剂和氧化剂分开粉碎封口材料库至少设置1栋。内筒生产工房内筒打泥底（包括插引）至少设置1栋，不少于2台油压机，机械插引机的引线应隔墙设置。不小于60/机蘸尾尾药中转根据生产需要设置，定量不小于60kg栋。4-9调湿药L具需要设置，2间/栋°不小于12蘸尾至少设置1栋。不小于16原材料中转根据需要设置，1栋至少3间。不小于24单质材料称量至少设置1栋，3间/栋。不小于27配电控室与机械混药工房间距至少12m,可与称量室联建。不小于1机械混药至少设置1栋,2间/栋（电机隔墙安装）。不小于16现浇钢筋混凝土墙体,不小于38CnU混合药中转至少设置1栋，定量合计不小于100kgo9-12一级中转。亮珠中转至少设置1栋，定量合计不小于200kgo9-12用于装药车间的亮珠中转。药中转（含开苞药和亮珠）每2个装药车间至少设置1栋,不小于60kg栋。4-9二级中转。内筒装药封口至少设置3栋。不小于9内筒中转每2栋装药封口工房至少设置1栋内筒中转库，且每间装药工房配套不小于200kgo9-16二级中转。内筒中转不少于4栋，定量合计不于2000kg9-16内筒生产区和组装区内筒药量总计不得小于生产区2000kgo（一级中转）亮珠生产工房黑火药中转根据生产需要设置，不小于IOokg/栋。4-12用于亮珠接火药。原材料中转根据需要设置，1栋至少3间。不小于24单质材料称量至少设置1栋，3间/栋。不小于27配电控室与机械混药工房间距至少12m,可与称量室联建。不小于1用于操控机械混药机。机械混药至少设置1栋,2间/栋（电机隔墙安装）。不小于16应为现浇钢筋混凝框架结构，轻质易碎屋顶。混合药中转至少设置1栋，定量合计不小于100kg09-12一级中转。珠芯中转至少设置1栋，定量合计不小于200kgo9-12机械造粒至少设置1栋,2间/栋（电机隔墙安装）。不小于16允许造粒筛选车间设置在1栋2间内、造粒和筛选分间操作，单人单栋。筛选根据生产需要设置.，不小于30kg栋。不小于9筛选中转至少设置1栋，不小于60kg栋。4-12裸药效果件（含亮珠和药柱）晾晒和烘干至少设置一个烘干房，根据生产需要可设置阳光棚，总计干燥药量不小于100Okgo烘干房不小于40加2/栋烘干房应为现浇钢筋混凝框架结构,轻质易碎屋顶；阳光棚应四向防爆。亮珠包装至少设置1栋，不小于30kg栋。不小于9包装中转至少设置1栋，不小于200kgo9-12药柱生产工房药物中转至少设置1栋，不小于100kgo9-16调湿药至少设置1栋，2间/栋，定量不小于60kgo不小于16生产区湿药中转每个压药工房设置1栋4-9机械装压药柱根据生产需要设置，2间/栋。不小于16钢筋混凝土抗爆墙隔离，电控开关与压药机应隔墙设置。手工压药柱根据生产需要设置。不小于9药柱中转根据生产需要设置，不小于60kg栋。不小于4笛音生产工房药物中转至少设置1栋，不小于30kgo不小于4机械装压药根据生产需要设置1栋,2间/栋。不小于16电控开关与压药工房间距不小于3米。笛音效果件中转至少设置1栋，不小于100kgo9-12药物总库区引火线库至少1栋，定量合计不小于100Okgo9-16引线品种多黑火药至少1栋，定量合计不小于5000kg。9-16本县有黑火药生产企业和配送能力的存量不少于3000kg。不使用亮珠的春蕾炮企业不少于2000kgo亮珠（裸药效果件）至少3栋，定量合计不小于12000公斤。9-20成品总库区成品库至少2栋，库房面积合计不小于2000平方米,定量合计不小于40000公斤。不大于1000m2栋。燃放试验场和销毁场所燃放场和销毁场所可以共建共用说明：1 .以上工艺和配套的计算基准是以企业年产值2000万发，生产内径30m的带亮珠组合烟花为例。生产效率每天生产8万发，年均生产250天，每年生产2000万发。2 .企业围墙内的占地面积不少于230亩。3 .药柱和笛音效果件生产根据企业生产需要设置。4 .至少设置是指必须设置.，根据生产需要设置是指根据生产实际情况可以设置也可以不设置.，合计药量是指各相关工库房药量之和。5 .因临时存药洞在日常监管中发现存在普遍超量且药量设计有限不符合实际操作，所以设置存药量较小的临时药中转库替代存药洞。面积和药量小的中转库高度允许适当降低，但净高不应低于2米。6 .当烟花企业的生产规模、品种不同时，应参照本表设置基准制定相应工艺和配套。二、吐珠类效果的组合烟花产品生产工艺和配套设置要求功能分区工库房名称设置要求建筑面积(m2)备注办公生活区门卫室至少设置1栋，2间/栋，设置在大门入口处。不小于12办公楼至少设置1栋，1栋多间，应含有安全管理办公室、监控室、会议室、培训室等日常管理办公场所。不小于200食堂可与办公楼联建。生产区无药工房包装材料库根据生产需要设置。纸品纸管库根据生产需要设置。卷筒车间根据生产需要设置，可与胶水库设在1栋但应分区存放。晒坪/阳光棚根据生产需要设置，不得与卷筒车间或其他无药工房联建，应留有消防和逃生通道。打泥底根据生产需要设置，可与黄泥库设在1栋但应分区存放。吐珠筑药工效果件中转至少设置1栋且不少于500kgO9-1
