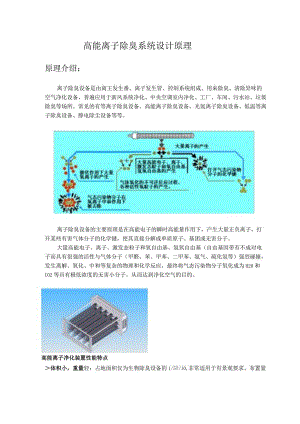

高能离子除臭系统设计原理.docx

高能离子除臭系统设计原理原理介绍：离子除臭设备是由离王发生番、离子发生管、控制系统组成、用来除臭、清除异味的空气净化设备，普遍应用于新风系统净化、中央空调室内净化、工厂、车间、污水站、垃圾除臭等场所。常见的有等离子除臭设备、高能离子除臭设备、光氢离子除臭设备、低温等离子除臭设备、静电除尘设备等等。离子除臭设备的主要原理是在高能电子的瞬时高能量作用下，产生大量正负离子，打开某些有害气体分子的化学键，使其直接分解成单质原子、基团或无害分子。大量高能电子、离子、激发态粒子和氧自由基、氢氧自由基（自由基因带有不成对电子而具有很强的活性与气体分子（甲醛、苯、甲苯、二甲苯、氨气、硫化氢等）强烈碰撞，发生离解、氧化、中和等复杂的物理和化学反应，最终将气态污染物分子氧化成为H20和C02等具有极低浓度的无害小分子。从而达到净化空气的目的。高能离子净化装置性能特点体积小，重量轻：占地面积仅为生物除臭设备的1/5T/10,非常适用于有景观要求、布置紧凑、场地狭小、间歇运行等特殊要求的项目。系统阻力小，能耗低:风机阻力小，功率低，能耗低。投资少：节省占地和土建费用、安装调试灵活。噪音低、无污染:没有残留物和二次污染，环保美观。操作简单、维护方便:可根据实际情况频繁启停设备，且适用于温差及湿度变化大的场合，无须保温保湿，操作管理及维护简便，只需每半年清洁过滤器和离子管即可常见废气种类及特性异味气体种类繁多，通常包括含硫、含氮、含氧及烧类等化合物，分为有机和无机两大类，具体指：1、含硫化合物，如硫化氢、二硫化碳、硫醇、硫酸、甲基硫；2、含氮化合物，如氨、三甲胺、酰胺、咧味等；烧类:如烷烧、烯燃、芳香燃、卤代燃；含氧有机化合物：如醇、酚、醛、酮、有机酸等；苯类：如苯、甲苯、二甲苯、焦化苯等。常见恶臭气体成分特性:成份分子式特性胺CH3NH2(CH3)N气体，易溶于水，可溶于醇、酸、苯等有机溶剂，鱼腥味氨Nl13气体，易溶于水，可溶于醇、酸、苯等有机溶剂，刺激性味甲硫醇CH4S气体，不溶于水，可溶于酸、酸、苯等有机溶剂甲硫酸C2H6S液体，不溶于水，可溶于醇、酸、苯等有机溶剂硫化氢H2S气体，易溶于水，可溶于醇、酸、苯等有机溶剂，臭鸡蛋味二硫化碳CS2气体，不溶于水，可溶于醇、酸、苯等有机溶剂，刺激性味异味气体排放标准：异味气体排放执行GB14554-93恶臭污染物综合排放标准、GB16297-1996大气污染物综合排放标准等。恶臭污染物厂界标准值（mgm3）序号控制项目一级二级三级新建改建现有新建改建现有1氨1.001.502.004.005.002三甲胺0.050.080.150.450.803硫化氢0.030.060.100.320.604甲硫醇0.0040.0070.010.020.035.5甲硫酸0.030.070.150.551.106二甲二硫0.030.060.130.420.717二硫化碳2.03.005.008.0010.008苯乙烯3.05.007.0014.0019.009臭气浓度（无量纲）1020306070臭气收集系统介绍臭气收集系统概述对于含臭味的气体处理，臭气收集系统是除臭系统工程的重要组成部分。没有合理的臭气收集系统，就不能构成完整的除臭系统。合理的臭气收集系统可把污染源控制在最小的范围内，进而节省投资，降低设备造价，最终提高除臭效果。臭气收集系统的几种常见方式 不锈钢骨架+阳光板 不锈钢骨架+玻璃钢板 模块式玻璃钢盖板 普通碳钢骨架+氟碳纤膜（反吊）臭气收集系统的设计原则 不影响操作与维护的前提下，尽可能减少除臭空间； 尽量使气体在扩散前被收集起来； 臭气收集系统内应保持适度负压，收集和输送过程没有泄露； 根据臭气浓度来选择换气率，浓度高的相对使用高换气率； 有人员经常活动的地方，适当提高换气率； 抽风和换风设计等气流布置应结合人员活动区域；一、高能离子除臭设备原理高能离子除臭系统由高能离子装置，第一混合装置，高能离子加速装置，第二混合装置组成，处理过程遵循由弱到强，分级净化。设备可作为中低浓度废气净化一次性设备；也可作为高浓度废气处理的中间配套设备，净化效率不低于98%。经济，安全，高效，便捷。1、高能离子除臭技术采用介质阻挡花冠放电技术，在空气湿度小于40%时，1米范围离子浓度大于160万，超过德国，瑞典同类产品，远远高于国内采用云母管放电的同类设备。公司研发的大流量变频高压电晕放电技术，改变传统模块结构，极大降低设备成本，世界领先，在离子加速装置作用下离子浓度高达270万，采用双介质放电，尤其是正离子数量大大提高，氧化能力显著增强。2、高能离子加速技术高能离子加速装置是一项创新技术，高能离子脱离发射管后，离子的动能逐渐减弱，和污染物撞击机率明显减少，撞击速度明显降低，失去净化能力。高能离子加速技术采用高频（2540KHZ）振荡技术，能以亿倍的量级提升离子的运动速率，在单位体积内高能离子浓度（次）超过发射的初始阶段，在中距离保持并提高离子除臭的效率，同时提高了高能离子除臭对复杂条件的抗干扰能力。花冠式放电模式传统针尖尖端放电模式同时大量的氧气分子被裂解，生成臭氧，在第二混合装置进一步和残留污染物反应。高能离子除臭系统围绕离子加速装置展开，加速装置是前驱高能离子的加油站；又是后续无极灯的激发源，设计科学，结构缜密，成套设备采用不锈钢和石英玻璃组件，耐腐性好,处理过程污染物无任何电器接触安全性而使用寿命长。二、高能离子除臭设备工艺流程1、原场地直接处理方式：将离子空气送入污染空间空气-过滤器-高能离子发生器-离子空气-污染空间新鲜空气2、收集后处理方式：将污染空间气体收集至高能离子反应器处理后排放 处理效率高：氯离子的强氧化性能将臭气分子在极短的时间内有效的去除。 经济性高：设备一次性投资少。 运行费用低：系统风阻很小，且风机功率很低，总能耗仅为生物除臭设备的1/5-1/10。 占地小：高能离子除臭设备体积小，重量轻，仅为生物除臭设备的l5-l10o 工艺选择多样性：可以根据项目实际情况选择原场地直接处理方式或收集后处理方式。 运行方式灵活：设备可根据实际需要随时开停机。 环境适应性强：设备可在温差及湿度变化大的场合运行，且无须保温及保湿。 系统噪声低四、应用领域 污水及固体废物处理单元：污水处理厂：预处理单元（泵房、格栅间、沉砂池、调节池及初沉池等）、生物处理单元、污泥处理单元（储泥池、浓缩池及脱水机房等）等产生的恶臭气体处理；市政管网：提升泵站、重力流泵站等产生的恶臭气体处理；垃圾处理厂：垃圾堆放间、分选车间、垃圾堆肥车间等产生的恶臭气体处理；粪便处理厂：储粪池、液渣分离车间等产生的恶臭气体处理；污泥处理厂：卸料间、污泥堆放间、污泥堆肥车间等产生的恶臭气体处理； 工业企业：化工厂、化肥厂、橡胶厂、炼油厂、电镀厂等工业企业排放的恶臭气体处理； 生活辅助设施：农贸市场、垃圾场、屠宰场、废品站、恻所、下水道等散发的恶臭气体的处理；
