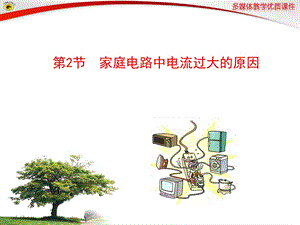

第2节家庭电路中电流过大的原因 .ppt

第2节 家庭电路中电流过大的原因,1、知道家庭电路中电流过大的原因,2、知道保险丝的作用和选材要求,3、树立学生安全用电的意识,中央民族大学学生1号公寓S0601女生宿舍起火，导致该公寓上千女名生被迫疏散。北京市消防局在民族大学通报：火灾由接线板短路引燃床头所致。校方负责人表示，未造成人员伤亡。,1、总功率过大,家庭电路中电流过大的原因,2、短路,电流跟电功率之间的关系是什么？,想想议议,保险丝的作用,保险丝为什么能够“保险”呢？,几种常见的保险丝,当电流过大时，保险丝为什么会熔断呢？原来，保险丝是用铅锑合金制作的，电阻比较大，熔点比较低。当电流过大时，电路中产生的热量比较多，保险丝会由于温度过高而熔断，切断电路，起到保护作用,保险丝,材料：,特点：,电阻比较大,熔点比较低,铅锑合金,（产生较多的热量）,（易于熔断）,保险丝为什么能够“保险”呢？,当电流过大时，观察两段金属丝的变化,当电流过大时，保险丝熔断，金属丝不熔断,1.保险丝（1）材料：由电阻大、熔点低的铅锑合金制成的（2）原理：当电路中电流过大时，电能转化成热的功率迅速增大，保险丝由于温度过高而熔断，切断电路，起到保护作用（3）安装：保险丝或空气开关通常安装在电能表之后的进户线上。（4）选择：家庭电路中保险丝的额定电流应等于或稍大于电路正常工作的电流。,保险装置,2.空气开关,3.当电路被保险装置切断时，不要急于更换保险丝或使空气开关复位，要先找到发生故障的原因，排除之后再恢复供电,家中的保险丝烧断了，怎么办？步骤：1.断开家中总开关2.查找并排除故障3.更换相同规格的保险丝4.合上总开关注意：要用相同规格的保险丝更换，不能用铁丝、铜丝代替保险丝,单刀开关,小芳家中有40W的节能灯两个,25W的白炽灯两盏，150W的电视机一台,650W的洗衣机一台，她家用的电能表允许通过的最大电流为5A。小芳家的用电器可以同时使用吗?若再购置一个700W的电饭锅,还可以同时使用吗？,练一练,已知：P1=40W2 P2=25W2 P3=150WP4=650W I=5A P5=700W求：I总解：I总=P总/UP总=P1+P2+P3+P4=40W2+25W2+150W+650W=930WI总=P总/U=930W/220V=4.2A5A,若再购一个700W的电饭锅则：P总2=930W+700W=1630W此时电流为I总2=P总2/U=1630W/220V=7.4A5A答：开始可以同时使用，加上电饭锅后不能同时使用。本题还有其他解法吗？你能试一试吗？,我想知道,解法二：电能表所能承受的最大电功率为：P最大=UI最大=220V5A=1100W而P总=930WP最大，所以可以同时使用而P总2=1630WP最大，所以不能同时使用,空气开关,想想议议,售货员：微波炉热效率高，节能顾客：微波炉电功率大，电流大,1.小明同学寒假在家看电视时，为了取暖，便将一个电暖气拿出来。当他将插头插入插座中时，听到“啪”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭这个现象会导致的结果是()A.电视机烧坏了 B.电暖气烧坏了C.空气开关断开了 D.灯丝烧断了,C,2.在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；（2）插头中的两个线头相碰（3）电路中增加了大功率的用电器（4）户外输电线绝缘皮损坏在上述情况中，可能引起家庭电路中保险丝熔断的是()A.（1）（2）（3）B.（2）（3）C.（2）（4）D.（1）（4）,B,3.教学楼里安装了40W的电灯30盏，现在电路上的保险丝熔断了，而备用的只有额定电流为3A的保险丝，那么比较合适的做法是()A.用一根凑合使用B.用二根并联使用C.将二根串联使用D.将保险丝钳一个缺口,B,电流过大的原因,用电器的总功率过大用电器发生短路,保险丝,作用：保护电路选材：电阻率大、熔点低的铅锑合金,情愿让日子过得忙碌，也不要让日子过得无聊。罗兰,
