第3章通航条件.ppt

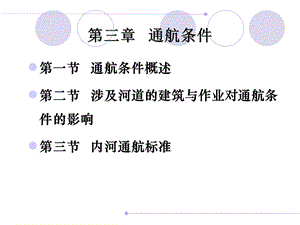

第三章 通航条件,第一节 通航条件概述第二节 涉及河道的建筑与作业对通航条件的影响第三节 内河通航标准,第一节 通航条件概述,一、通航尺度:通航尺度是航道尺度、航道断面系数和通航净空尺度等尺度因素的总称.（一）航道尺度:航道的宽度、水深、曲率半径。（二）航道断面系数:指设计最低通航水位时，航道过水断面面积与设计通航船舶或 船队设计吃水时的舯横剖面浸水面积之比值，一般以n表示。,第一节 通航条件概述,(三)有关建筑物通航尺度 对航道通航条件影响比较大的建筑物主要是以桥梁为代表的各类跨河建筑物和船 闸二类.桥梁通航尺度主要是指其通航净空尺度，包括通航净高、通航净宽、侧高。船闸通航尺度主要指闸室有效长度、闸室有效宽度及门槛水深。二、通航水流条件:指影响船舶航行的水流条件，包括水面比降、流速、流向、流态、波浪等。三、气象条件,第一节 通航条件概述,三、气象条件 风、风速、风向、风玖瑰图、降水量、降水强度、能见度、雾、雾区、雾日、冰情、结冰、解冻、冰封期 四、边界条件(一)河床形态(二)地质情况 1、沙质河床 2、石质河床 3、卵石河床,第二节 涉及河道的建筑与作业对通航条件的影响,分为两类，一类是自然因素，如水文、泥沙、气象等因素；另一类是人为因素。一、跨河建筑物建设 跨河建筑物主要指在通航河流上修建的桥梁、架空电线(缆)、架空管道(渡槽)。（一）桥梁（二）架空电线(缆)、架空管道(渡槽),第二节 涉及河道的建筑与作业对通航条件的影响,二、拦河建筑物建设 拦河建筑物主要指拦河闸坝、水底过河管道和电缆。(一)拦河闸坝(二)水底过河管线 三、临河建筑物腱设 临河建筑物主要指码头、栈桥、取水口、排水口、护岸等设施。(一)码头、栈桥,第二节 涉及河道的建筑与作业对通航条件的影响,（二）取水口（三）排水口（四）护岸 四、其它作业和活动（一）设置锚地和水上娱乐区（二）在通航水域采砂、取石、淘金（三）弃土（四）水下爆破、钻探、潜水等作业,第二节 涉及河道的建筑与作业对通航条件的影响,(五)河道内捕捞、养殖(六)水上漂浮物和水下沉没物(七)影响助航标志助航功能的行为,第三节 内河通航标准,内河通航标准、关于发布国家标准(内河通航标准的公告一、总则（一）适用范围（二）适用效力 二、术语(一)航道尺度(二)船闸有效尺度(三)通航净空尺度(四)限制性航道(五)断面系数(六)代表船型,第三节 内河通航标准,二、术语(七)代表船队(八)船舶设计吃水 三、航道（一）等级划分内河航道应按可通航内河船舶的吨级划分为7级。（二）航道尺度（三）航道尺度确定方法（四）航道水流条件四、船闸（一）船闸规模和尺度,第三节 内河通航标准,四、船闸（一）船闸规模和尺度（二）船闸工程布置（三）船闸通航水流条件 五、过河建筑物（一）水上过河建筑物（二）水下过河建筑物,
