第4章以太网组网技术案例.ppt

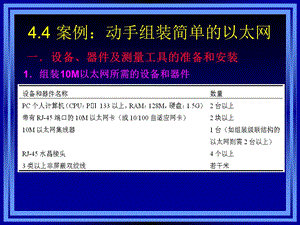

1 组装10M以太网所需的设备和器件,一设备、器件及测量工具的准备和安装1组装10M以太网所需的设备和器件,4.4 案例：动手组装简单的以太网,1 组装100M以太网所需的设备和器件,2 所需的主要工具,（1）取一段长度适中的非屏蔽双绞线，用RJ-45电缆专用剥线/夹线钳将电缆两端的外皮剥去约12MM，观察电缆内部8芯引线的色彩，并将色彩顺序排好，再用剥线/夹线钳将8芯引线剪齐。（2）取出RJ-45水晶头，将排好顺序的非屏蔽双绞线按照图4-7插入RJ-45接头内，用RJ-45专用剥线/夹线钳将接头压紧，确保无松动现象。在电缆的另一端，按照同样的方法，将RJ-45水晶头与非屏蔽双绞线相连，形成一条直通UTP电缆。（3）利用电缆检测仪器检测制作完成的电缆，保证全部接通。具体方法是，把双绞线分别插入两个部件，打开电源开关，观察信号的接收情况。如果接收部件的4个指示灯依次发出绿光，表示连接正确。如果有的灯不发光或发光的次序不对，则说明连接有问题，这时需要重新制作。,3制作UTP电缆,网卡是计算机与网络的接口，中断、DMA通道、I/O基地地址和存储基地址是以太网卡经常需要配置的参数。根据选用的网卡不同，参数的配置方法也不同。有些网卡可以通过拔动开关进行配置，而有些则需要通过软件进行配置。不管采用哪种方式，在配置参数的过程中，应保证网卡使用的资源与计算机中其他设备不发生冲突。目前，大部分以太网卡都支持即插即用的配置方式，如果计算机使用的操作系统也支持即插即用（如windows系列操作系统），那么，系统将对参数进行自动配置，不需要手动配置。安装网卡的过程很简单，但是需要注意，在打开计算机机箱前，一定要切断计算机的电源。在将设置好的网卡插入计算机扩展槽中后，拧上固定网卡的螺丝，再重新装好机箱。,4安装以太网卡,利用制作的直通UTP电缆将计算机与集线器连接起来，就形成了一个如下图所示的简单以太网。,5将计算机接入网络,1查看和配置网卡参数,二 网络连通性测试,1查看和配置网卡参数,2检测本地网卡的有效性,3网络的连通性测试,集线器级联,三 集线器级联,使用直通UTP电缆级联集线器,使用交叉UTP电缆级联集线器,集线器级联,1网卡驱动程序的安装和配置,四网络软件的安装和配置,1网卡驱动程序的安装和配置,Windows 2003 Server是一种支持“即插即用”的操作系统。如果使用的网卡也支持“即插即用”，那么Windows 2003 会自动安装网卡驱动程序，不需要手工安装和配置。在网卡不支持“即插即用”的情况下，需要进行驱动程序的手工安装和配置工作。手工安装网卡驱动程序可以通过Windows 2003 Server桌面上的“开始”“设置”“控制面版”“添加/删除硬件”实现。,启动Windows 2003 Server，通过“开始”“设置”“控制面版”“网络”和“拨号连接”“本地连接”“属性”进入“本地连接属性”对话框，如右图所示。,2TCP/IP模块的安装和配置,2 TCP/IP模块的安装和配置,3 用“ping”命令测试网络的连通性,
