建筑灭火器配置设计范本.doc

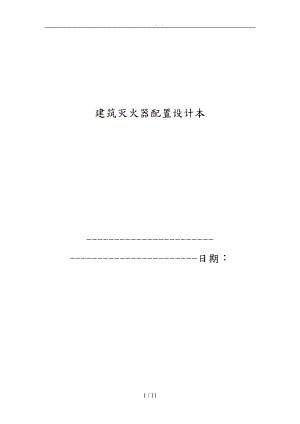

. . 1 / 11建筑灭火器配置设计本- -日期： . . 1 / 11目录第一章 绪论 .21.1 工程概况 .21.2 方案论述.21.3 依据法律、法规与规.3第二章 灭火器配置设计计算、验算 .42.1 灭火器配置场所计算单元.42.2 计算单元灭火器配置点计算.42.3 灭火器设置点.52.4 灭火器性能验算.6第三章 灭火器选型 .73.1 选择灭火器设置点的灭火器类型、规格与数量.7第四章 设计结果与对设计结果的分析 .94.1 设计结果.94.2 对设计结果的分析.9参考文献 .10 . . 2 / 11第一章 绪论随着社会的进步，经济的快速发展，人民生活水计平的不断提高，对计算机的需求也越来越多，从而大量计算机中心也随之出现。计算机中心是对消防系统要求非常高的民用建筑，做好消防配备工作是防止其发生火灾与火灾蔓延的首要任务。因为该计算机中心无消防栓和自动喷水系统，针对这一特殊的场所，选用灭火器作为其灭火工具，为了保证火灾初期的消防安全，需要一套合理、经济、完善的灭火器配置设计方案。灭火器作为扑救初期火灾常用的消防器材之一，其操作方便、体积小、易摆放等特点是建筑防火设计审核、场所开业前消防安全检查中必备的灭火器材，也是计算机中心这一特殊场所的首选灭火工具。火灾发生初期，火势较小，如能正确使用灭火器材，就能将火灾消灭在初起阶段，不至于使小火酿成大灾，从而避免重大损失。 有了合理的灭火器配置平面图，根据要求进行合理地配置，如能正确使用灭火器，就能够有效的预防、控制该计算机中心火灾事故的发生，从而减少人员伤亡、财产损失和环境污染。1.1 工程概况设计对象为某大型计算机中心，即19.8m39.6m的区域，具体工程平面见附图一所示。由于设计的要求，该区域无消防拴和自动喷水系统。为保证火灾初期的消防安全，需对该计算机中心配置灭火器。1.2 方案论述根据建筑灭火器配置设计规GB501402005，将该计算机中心作为一个灭火器配置场所的计算单元进行灭火器配置的设计计算，首先该保护区域火灾危险等级和火灾类别，再计算该单元的保护面积S和灭火等级Q,然后确定该单元的灭火器设置点数N与各点位置,从而计算灭火器设置点的灭火级别Qe,进而选择灭火器设置点的灭火器类型、规格与数量,最后进行 . . 3 / 11单元灭火级别验算和灭火器设置点灭火级别验算。根据所得计算结果，绘制灭火器配置平面图。具体步骤如下：1确定保护区域火灾危等级；2分析保护区域的火灾类别；3划分计算单元；4测算计算单元的保护面积；5计算该单元的灭火等级；6确定该单元的灭火器设置点数与各点位置；7计算灭火器设置点的灭火级别；8. 单元灭火级别验算；9灭火器设置点灭火级别验算；10选择灭火器设置点的灭火器类型、规格与数量；11根据计算结果，绘制灭火器配置平面图；12设计结果与对设计结果的分析。1.3 依据法律、法规与规1.3.1 建筑灭火器配置设计规GB501402005 1.3.21.3.2Q/S VAC01-2004 GB 4351-1997 . . 4 / 11第二章 灭火器配置设计计算、验算2.1 灭火器配置场所计算单元2.1.1 确定保护区域火灾危险等级根据建筑灭火器配置设计规GB501402005第3.2.2条的规定,查阅规附录D,得知该计算机中心属于严重危险级的民用建筑。2.1.2 分析保护区域的火灾类别根据规第3.2.1条规,结合计算机中心通常使用的物品多为桌椅、磁盘、纸、电线电缆与电子电器元件围等可燃物，因此确定该计算机中心可能发生A类火灾。另外由于主机、显示器等设备属于电气设备，一旦发生失火可能不允许或来不与切断电源，故可确定该计算机中心同时存在E类火灾危险。2.1.3 划分计算单元将该计算机中心作为一个灭火器配置场所的计算单元进行灭火器配置的设计计算。2.2 计算单元灭火器配置点计算2.2.1 测算计算单元的保护面积建筑物的保护面积应按其使用面积计算。其计算公式如下：S=ab式中S计算单元的保护面积（m2）；a计算单元的长（m）； b计算单元的宽（m）。已知：a=39.6m,b=19.8m将a、b的值代入公式中得：S=39.6m19.8m . . 5 / 11=784.08 m22.2.2 计算该单元的灭火等级计算机中心属于地面建筑，其扑救初起火灾所需的最小的灭火级别应按以下公式计算：式中Q计算单元的的最小需配灭火级别(A或B)；S计算单元的保护面积（m2）；UA类或B类火灾场所单位灭火级别最大保护面积(m2/A或m2/B)；K修正参数。 已知：S=784.08 m2查规第7.3.2条之表7.3.2,根据题意，该区无消防栓和自动喷水系统,可得K=1.0查规第6.2.1条之表6.2.1，可得U=50 m2/A将S、K、U值代入公式得：Q=1.0(84.08/50)=15.68A查规第7.1.1条,因此Q取16A，即Q=16A2.2.3 确定该单元的灭火器设置点数与各点位置查规第5.2.1条之表5.2.1,得知该单元手提式灭火器的最大保护距离为15米。然后运用保护圆简化设计法确定配置点N。 利用保护圆简化设计法，确定了该单元A、B、C、D四个灭火器设置点与其位置,即N=4个，具体情况见附图二所示。2.3 灭火器设置点2.3.1 计算灭火器设置点的灭火级别SQ=KU . . 6 / 11每个灭火器设置点的需配灭火级别计算：式中 Qe计算单元中每个灭火器设置点的最小需配灭火级别(A或B)；N计算单元中的灭火器设置点数(个)。已知：Q=16A，N=4个。将Q、N代入公式中得：Qe =16/4 =4A查规第6.2.1条之表6.2.1，得知该计算机中心所配置点的每具灭火器最小配置级别为3A,所以每个配置点可以取满足1（具）4A的手提式灭火器，故该计算机中心共有4具灭火器。2.4 灭火器性能验算2.4.1 单元灭火级别验算该单元实际配置的所有灭火器的灭火级别验算如下:11QtiiQ=144A=16A=Q符合规第7.1.2条。2.4.2 灭火器设置点灭火级别验算每个灭火器配置点实际配置的所有灭火器的灭火级别验算如下:11QsiiQ =14A=4A=QeQeQN . . 7 / 11每具灭火器最小配置级别为3A，故符合规第6.2.1条；该单元配置灭火器总数为4具2具，符合规第6.1.1条；每个设置点配置灭火数为1具5具，符合规第6.1.2条。第三章 灭火器选型3.1 选择灭火器设置点的灭火器类型、规格与数量3.1.1 类型选择根据计算机中心的特点、防火设计要求和规第4.2.1条和第4.2.5条,决定选择手提式卤代烷灭火器手提式六氟丙烷灭火器。3.1.2 规格和数量的确定查规第6.2.1条之表6.2.1，得知每具灭火器最小配置级别为3A,已知Qe=4A，根据以下表：卤代烷3600灭火器MJC 1、2、4型手提式六氟丙烷灭火器 灭火器型号参数量纲MJC1MJC2MJC4标准1+0-0.052+0-0.104+0-0.20充装剂量检测kg0.98，1.001.91，1.983.86，3.91标准1.361.36充装密度检测kg/L0.72，0.722/2.08=0.960.62，0.63充装比1.46/2.08=0.70充装压力MPa0.7?0.9?0.7?A1灭火级别B235依据标准Q/S VAC01-2004 GB 4351-1997检测日期2005-08-252004-11-182005-08-25得知,MJC4（即4kg手提式六氟丙烷灭火器)的最大灭火级别为1A,再根据Q/SV . . 8 / 11AC01-2004 GB 4351-1997关于灭火器灭火级别的物理概念与研讨课题第10条，有这样一句话：拟允许在严重危险级场所配置3具MJC4型手提式六氟丙烷灭火器，以达到该级场所单具灭火器最小配置灭火级别为3A的规定，拟允许在中危险级场所配置2具MJC4型手提式六氟丙烷灭火器，以达到该级场所单具灭火器最小配置灭火级别为2A的规定。因此，本设计中每个灭火器配置点应选配4具4kg手提式六氟丙烷灭火器,即MJC44，以达到每个配置点单具灭火器最小配置灭火级别为4A的规定。整个计算机中心有4个灭火设置点,共有16具4kg手提式六氟丙烷灭火器。根据电子计算机机房的使用性质和工艺要求，灭火器的设置方式应为嵌入式的墙式灭火器箱，即在A、B、C、D四个设置点处的墙壁上（离地面高度按规规第5.1.3条的要求）预埋4只灭火器箱，将16具MJC4灭火器平均分成4组，分别放入4只箱。如附图三所示，图上标有灭火器的类型、规格和数量。 . . 9 / 11第四章 设计结果与对设计结果的分析4.1 设计结果将计算机中心作为灭火器配置场所的计算单元，在该单元上设置了4个灭火器配置点，每个配置点应选配4具4kg手提式六氟丙烷灭火器,即MJC44，共有16具灭火器。4.2 对设计结果的分析计算机中心是对消防系统要求非常高的民用建筑，它的火灾危险等级属于严重危险级，做好消防配备工作是防止其发生火灾与火灾蔓延的首要任务，同时计算机中心有很多电器设备，针对这一特殊场所，灭火器是其首选灭火工具，也是最合适的灭火工具。灭火器属于常备灭火器材，做灭火器的配置设计时，应根据被保护场所的火灾危险性、可燃物料的数量、火灾可能蔓延的速度、扑救难度、设备（或燃料）的特点进行灭火器类别（灭火剂）选择，并根据保护场所的面积、灭火器的灭火级别（保护面积和周长），确定灭火器的型号和数量。采用MJC4型手提式六氟丙烷灭火器作为该计算机中心的灭火工具，由于其具有独特的优点：在规定的灭火浓度下对人体完全无害，可以在有人工作的场所安全地使用，毒性是非常低，对精密设备和其他珍贵财物无任何伤，无腐蚀性、不导电、无残留物，并且其臭氧消耗潜值为零。总之，一套合理、经济、完善的灭火器配置设计方案，对保证火灾初期的消防安全，有效的预防、控制计算机中心火灾事故的发生，从而减少人员伤亡、财产损失和环境污染，起着至关重要的作用。 . . 10 / 11参考文献1程远平等消防工程学：中国矿业大学，2002；2游浩等市政工程设计施工系列图集消防、防灾工程（上）：中国建材工业，2003；3游浩等市政工程设计施工系列图集消防、防灾工程（下）：中国建材工业，2003；4龚延风等建筑消防技术：科学，2002；5霍然等建筑火灾安全工程导论：中国科技大学，1999；6本书编委会消防管理与消防法规全书：企业管理，1996；
