第4章电子计数器测量.ppt

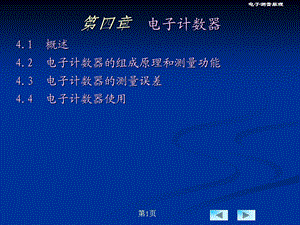

,第四章 电子计数器,4.1概述4.2电子计数器的组成原理和测量功能4.3电子计数器的测量误差4.4电子计数器使用,4.1概述,4.1.1 时间、频率的基本概念 1）时间和频率的定义 2）时频测量的特点 3）测量方法概述4.1.2 电子计数器概述 1）电子计数器的分类 2）主要技术指标 3）电子计数器的发展,4.1.1 时间、频率的基本概念,1）时间和频率的定义时间有两个含义：“时刻”：即某个事件何时发生；“时间间隔”：即某个时间相对于某一时刻持续了多久。频率的定义：周期信号在单位时间（1s）内的变化次数（周期数）。如果在一定时间间隔T内周期信号重复变化了N次，则频率可表达为：fN/T时间与频率的关系：可以互相转换。,2)时频测量的特点,最常见和最重要的测量时间是7个基本国际单位之一，时间、频率是极为重要的物理量，在通信、航空航天、武器装备、科学试验、医疗、工业自动化等民用和军事方面都存在时频测量。测量准确度高时间频率基准具有最高准确度（可达10-14），校准（比对）方便，因而数字化时频测量可达到很高的准确度。因此，许多物理量的测量都转换为时频测量。自动化程度高测量速度快,3）测量方法概述,频率的测量方法可以分为：,各种测量方法有着不同的实现原理，其复杂程度不同。各种测量方法有着不同的测量准确度和适用的频率范围。数字化电子计数器法是时间、频率测量的主要方法，是本章的重点。,4.1.2 电子计数器概述,1）电子计数器的分类按功能可以分为如下四类：（1）通用计数器：可测量频率、频率比、周期、时间间隔、累加计数等。其测量功能可扩展。（2）频率计数器：其功能限于测频和计数。但测频范围往往很宽。（3）时间计数器：以时间测量为基础，可测量周期、脉冲参数等，其测时分辨力和准确度很高。（4）特种计数器:具有特殊功能的计数器。包括可逆计数器、序列计数器、预置计数器等。用于工业测控。,1）电子计数器的分类,按用途可分为：测量用计数器和控制用计数器。按测量范围可分为：（1）低速计数器（低于10MHz）（2）中速计数器（10100MHz）（3）高速计数器（高于100MHz）（4）微波计数器（180GHz）,2）主要技术指标,（1）测量范围：毫赫几十GHz。（2）准确度：可达10-9以上。（3）晶振频率及稳定度：晶体振荡器是电子计数器的内部基准，一般要求高于所要求的测量准确度的一个数量级（10倍）。输出频率为1MHz、2.5MHz、5MHz、10MHz等，普通晶振稳定度为10-5，恒温晶振达10-710-9。（4）输入特性：包括耦合方式（DC、AC）、触发电平（可调）、灵敏度（10100mV）、输入阻抗（50 低阻和1M/25pF高阻）等。（5）闸门时间(测频)：有1ms、10ms、100ms、1s、10s。（6）时标(测周)：有10ns、100ns、1ms、10ms。（7）显示：包括显示位数及显示方式等。,3）电子计数器的发展,测量方法的不断发展：模拟数字技术智能化。测量准确度和频率上限是电子计数器的两个重要指标，电子计数器的发展体现了这两个指标的不断提高及功能的扩展和完善。例子：通道：两个225MHz通道，也可选择第三个12.4GHz通道。每秒12位的频率分辨率、150ps的时间间隔分辨率。测量功能：包括频率、频率比、时间间隔、上升时间、下降时间、相位、占空比、正脉冲宽度、负脉冲宽度、总和、峰电压、时间间隔平均和时间间隔延迟。处理功能：平均值、最小值、最大值和标准偏差。,4)石英晶体振荡器,时间标准：原子时标，10-14电子计数器内部时间、频率基准采用石英晶体振荡器（简称“晶振”）为基准信号源。,5)时间和频率的测量原理,模拟测量原理 1）直接法 2）比较法数字测量原理 1）门控计数法测量原理 2）通用计数器的基本组成,模拟测量原理,1）直接法直接法是利用电路的某种频率响应特性来测量频率值，其又可细分为谐振法和电桥法两种。（1）谐振法：调节可变电容器C使回路发生谐振，此时回路电流达到最大(高频电压表指示)，则可测量1500MHz以下的频率，准确度(0.251)%。,(2）电桥法：利用电桥的平衡条件和频率有关的特性来进行频率测量,通常采用如下图所示的文氏电桥来进行测量。调节R1、R2使电桥达到平衡，则有,令平衡条件表达式两端实虚部分别相等，得到：和于是，被测信号频率为：通常取R1=R2=R,C1=C2=C，则测量准确度：受桥路中各元件的精确度、判断电桥平衡的准确程度（取决于桥路谐振特性的尖锐度即指示器的灵敏度）和被测信号的频谱纯度的限制，准确度不高，一般约为(0.51)%。,2）比较法,基本原理利用标准频率fs和被测量频率fx进行比较来测量频率。有拍频法、外差法、示波法以及计数法等。数学模型为：拍频法：将标准频率与被测频率叠加，由指示器（耳机或电压表）指示。适于音频测量（很少用）。外差法：将标准频率与被测频率混频，取出差频并测量。可测量范围达几十MHz（外差式频率计）。示波法：李沙育图形法：将fx和fs分别接到示波器Y轴和X轴（X-Y图示方式），当fxfs时显示为斜线（椭圆或园）；测周期法：直接根据显示波形由X通道扫描速率得到周期，进而得到频率。,3)数字测量原理,1）门控计数法测量原理时间、频率量的特点 频率是在时间轴上无限延伸的，因此，对频率量的测量需确定一个取样时间T，在该时间内对被测信号的周期累加计数(若计数值为N)，根据fx=N/T得到频率值。为实现时间（这里指时间间隔）的数字化测量，需将被测时间按尽可能小的时间单位（称为时标）进行量化，通过累计被测时间内所包含的时间单位数（计数）得到。测量原理将需累加计数的信号（频率测量时为被测信号，时间测量时为时标信号），由一个“闸门”（主门）控制，并由一个“门控”信号控制闸门的开启（计数允许）与关闭（计数停止）。,4)数字测量原理,闸门可由一个与（或“或”）逻辑门电路实现。这种测量方法称为门控计数法。其原理如下图所示。上图为由“与”逻辑门作为闸门，其门控信号为1时闸门开启（允许计数），为0时闸门关闭（停止计数）。测频时，闸门开启时间（称为“闸门时间”）即为采样时间。测时间（间隔）时，闸门开启时间即为被测时间。,通用电子计数器的组成框图如下图所示：,4.2 电子计数器的组成原理和测量功能,通用计数器包括如下几个部分输入通道：通常有A、B、C多个通道，以实现不同的测量功能。输入通道电路对输入信号进行放大、整形等（但保持频率不变），得到适合计数的脉冲信号。通过预定标器还可扩展频率测量范围。主门电路：完成计数的闸门控制作用。计数与显示电路：计数电路是通用计数器的核心电路，完成脉冲计数；显示电路将计数结果（反映测量结果）以数字方式显示出来。时基产生电路：产生机内时间、频率测量的基准，即时间测量的时标和频率测量的闸门信号。控制电路：控制协调整机工作，即准备测量显示。,4.2 电子计数器的组成原理和测量功能,4.2.1 电子计数器的组成 1）A、B输入通道 2）主门电路 3）计数与显示电路 4）时基产生电路 5）控制电路4.2.2 电子计数器的测量功能 1）频率测量 2）频率比测量 3）周期测量 4）时间间隔测量 5）自检,1）A、B输入通道,作用：它们主要由放大/衰减、滤波、整形、触发（包括出发电平调节）等单元电路构成。其作用是对输入信号处理以产生符合计数要求（波形、幅度）的脉冲信号。通过预定标器（外插件）还可扩展频率测量范围。斯密特触发电路：利用斯密特触发器的回差特性，对输入信号具有较好的抗干扰作用。,1）A、B输入通道,通道组合可完成不同的测量功能：被计数的信号（常从A通道输入）称为计数端；控制闸门开启的信号通道（常从B、C通道输入）称为控制端。从计数端输入的信号有：被测信号(fx);内部时标信号等;从控制端输入的信号有：闸门信号；被测信号(Tx)等；,2）主门电路,功能：主门也称为闸门，通过“门控信号”控制进入计数器的脉冲，使计数器只对预定的“闸门时间”之内的脉冲计数。电路：由“与门”或“或门”构成。其原理如下图：由“与门”构成的主门，其“门控信号”为1时，允许计数脉冲通过；由“或门”构成的主门，其“门控信号”为0时，允许计数脉冲通过。“门控信号”还可手动操作得到，如实现手动累加计数。,3）计数与显示电路,功能：计数电路对通过主门的脉冲进行计数（计数值代表了被测频率或时间），并通过数码显示器将测量结果直观地显示出来。为了便于观察和读数，通常使用十进制计数电路。计数电路的重要指标：最高计数频率。计数电路一般由多级双稳态电路构成，受内部状态翻转的时间限制，使计数电路存在最高计数频率的限制。而且对多位计数器，最高计数频率主要由个位计数器决定。不同电路具有不同的工作速度：如74LS（74HC）系列为3040MHz；74S系列为100MHz；CMOS电路约5MHz；ECL电路可达600MHz。,3）计数与显示电路,类型：单片集成与可编程计数器单片集成的中小规模IC如：74LS90（MC11C90）十进制计数器；74LS390、CD4018(MC14018)为双十进制计数器。可编程计数器IC如：Intel8253/8254等。显示器LED、LCD、荧光（VFD）等。显示电路：包括锁存、译码、驱动电路。如74LS47、CD4511等。专用计数与显示单元电路：如ICM7216D。,4）时基产生电路,功能：产生测频时的“门控信号”（多档闸门时间可选）及时间测量时的“时标”信号（多档可选）。实现：由内部晶体振荡器（也可外接），通过倍频或分频得到。再通过门控双稳态触发器得到“门控信号”。如，若fc=1MHz,经106分频后，可得到fs=1Hz(周期Ts=1s)的时基信号，经过门控双稳态电路得到宽度为Ts=1s的门控信号。,5）控制电路,功能：产生各种控制信号，控制、协调各电路单元的工作，使整机按“复零测量显示”的工作程序完成自动测量的任务。如下图所示：,4.2.2 电子计数器的测量功能,1）频率测量原理：计数器严格按照 的定义实现频率测量。根据上式的频率定义，T为采样时间，N为T内的周期数。采样时间T预先由闸门时间Ts确定（时基频率为fs）。则或该式表明，在数字化频率测量中，可用计数值N表示fx。它体现了数字化频率测量的比较法测量原理。例如：闸门时间Ts=1s，若计数值N=10000，则显示的fx为“10000”Hz，或“10.000”kHz。如闸门时间Ts=0.1s，则计数值N=1000，则显示的fx为“10.00”kHz。请注意：显示结果的有效数字末位的意义，它表示了频率测量的分辨力（应等于时基频率fs）。,1）频率测量,原理框图和工作波形图（fx由A通道输入，内部时基）为便于测量和显示，计数器通常为十进制计数器，多档闸门时间设定为10的幂次方，这样可直接显示计数结果，并通过移动小数点和单位的配合，就可得到被测频率。测量速度与分辨力：闸门时间Ts为频率测量的采样时间，Ts愈大，则测量时间愈长，但计数值N愈大，分辨力愈高。,4.2.2 电子计数器的测量功能,2）频率比的测量原理：实际上，前述频率测量的比较测量原理就是一种频率比的测量：fx对fs的频率比。据此，若要测量fA对fB的频率比（假设fAfB），只要用fB的周期TB作为闸门，在TB时间内对fA作周期计数即可。方法：fA对fB分别由A、B两通道输入，如下图。,注意：频率较高者由A通道输入，频率较低者由B通道输入。提高频率比的测量精度：扩展B通道信号的周期个数。例如：以B通道信号的10个周期作为闸门信号，则计数值为：,即计数值扩大了10倍，相应的测量精度也就提高了10倍。为得到真实结果，需将计数值N缩小10倍（小数点左移1位），即应用：可方便地测得电路的分频或倍频系数。,2）频率比的测量,3）周期的测量原理：“时标计数法”周期测量。对被测周期Tx，用已知的较小单位时间刻度T0（“时标”）去量化，由Tx所包含的“时标”数N即可得到Tx。即该式表明，“时标”的计数值N可表示周期Tx。也体现了时间间隔（周期）的比较测量原理。实现：由Tx得到闸门；在Tx内计数器对时标计数。Tx由B通道输入，内部时标信号由A通道输入（A通道外部输入断开）。,4.2.2 电子计数器的测量功能,原理框图：例如：时标T0=1us，若计数值N=10000，则显示的Tx为“10000”us，或“10.000”ms。如时标T0=10us，则计数值N=1000，显示的Tx为“10.00”ms。请注意：显示结果的有效数字末位的意义，它表示了周期测量的分辨力（应等于时标T0）。为便于显示，多档时标设定为10的幂次方。测量速度与分辨力：一次测量时间即为一个周期Tx，Tx愈大(频率愈低)则测量时间愈长；计数值N与时标有关，时标愈小分辨力愈高。,3）周期的测量,4）时间间隔的测量时间间隔：指两个时刻点之间的时间段。在测量技术中，两个时刻点通常由两个事件确定。如，一个周期信号的两个同相位点（如过零点）所确定的时间间隔即为周期。两个事件的例子及测量参数还有：同一信号波形上两个不同点之间脉冲信号参数；两个信号波形上，两点之间相位差的测量；手动触发定时、累加计数。测量方法：由两个事件触发得到起始信号和终止信号，经过门控双稳态电路得到“门控信号”，门控时间即为被测的时间间隔。在门控时间内，仍采用“时标计数”方法测量（即所测时间间隔由“时标”量化）。,4.2.2 电子计数器的测量功能,4）时间间隔的测量,原理框图欲测量时间间隔的起始、终止信号分别由B、C通道输入。时标由机内提供。如下图。,触发极性选择和触发电平调节：为增加测量的灵活性，B、C输入通道都设置有触发极性(+、-)和触发电平调节，以完成各种时间间隔的测量。如下图的脉冲参数测量。,4）时间间隔的测量,4）时间间隔的测量,相位差的测量利用时间间隔的测量，可以测量两个同频率的信号之间的相位差。两个信号分别由B、C通道输入，并选择相同的触发极性和触发电平。测量原理如下图：为减小测量误差，分别取+、-触发极性作两次测量，得到t1、t2再取平均，则,4.2.2 电子计数器的测量功能,5）自检（自校）功能：检验仪器内部电路及逻辑关系是否正常。实现方法：为判断自检结果是否正确，该结果应该在自检实施前即是已知的。为此，用机内的时基Ts（闸门信号）对时标T0计数，则计数结果应为：自检的方框图：例如：若选择Ts=10ms,T0=1us,则自检显示应稳定在N=10000。自检不能检测内部基准源。,4.3 电子计数器的测量误差,4.3.1 测量误差的来源1）量化误差；2）触发误差；3）标准频率误差4.3.2 频率测量的误差分析1）误差表达式；2）量化误差的影响；3）实例分析4.3.3 周期测量的误差分析1）误差表达式；2）量化误差的影响；3）中界频率；4）触发误差,4.3.1 测量误差的来源,1）量化误差什么是量化误差：由前述频率测量fx=N/Ts=Nfs和周期测量Tx=NT0，可见，由于计数值N为整数，fx和Tx必然产生“截断误差”，该误差即为“量化误差”。也称为“1误差”，它是所有数字化仪器都存在的误差。产生原因：量化误差并非由于计数值N的不准确（也并非标准频率源fs或时标T0的不准确）造成。而是由于闸门开启和关闭的时间与被测信号不同步引起（亦即开门和关门时刻与被测信号出现的时刻是随机的），使得在闸门开始和结束时刻有一部分时间零头没有被计算在内而造成的测量误差。下图为频率测量时量化误差的示意图。,1）量化误差,如图，对同一被测信号，在相同的闸门时间内，计数结果不同。根据频率定义，准确的fx应为式中，即，或 因此，量化误差的影响相当于计数值N的“”个字。是随机的，它们 服从均匀分布，其差值 则服从三角分布。,4.3.1 测量误差的来源,2）触发误差什么是触发误差：输入信号都需经过通道电路放大、整形等，得到脉冲信号，即输入信号(转换为)脉冲信号。这种转换要求只对信号幅值和波形变换，不能改变其频率。但是，若输入被测信号叠加有干扰信号，则信号的频率（周期）及相对闸门信号的触发点就可能变化。由此产生的测量误差称为“触发误差”，也称为“转换误差”。如图。周期为Tx的输入信号，触发电平在A1点，但在A1点上有干扰信号(幅度Vn)。提前触发,周期TxTx。,4.3.1 测量误差的来源,3）标准频率误差机内时基（闸门时间）和时标是频率和时间间隔测量的参考基准，它们由内部晶体振荡器（标准频率源）分频或倍频后产生。因此，其准确度和测量时间之内的短期稳定度将直接影响测量结果。通常，要求标准频率误差小于测量误差的一个数量级。因此，内部晶振要求较高稳定性。若不能满足测量要求，还可外接更高准确度的外部基准源。,4.3.2 频率测量的误差分析,1）误差表达式由频率测量表达式：fx=N/Ts=Nfs，计数器直接测频的误差主要由两项组成：即量化误差（1误差）和标准频率误差。总误差采用分项误差绝对值合成，即:式中，即为1误差，其最大值为,而 由于fs由晶振(fc)分频得到，设fs=fc/k，则于是，频率测量的误差表达式可写成：,1）误差表达式,误差曲线,分析：误差曲线直观地表示了测频误差与被测频率fx和闸门时间Ts的关系。fx愈大则误差愈小，闸门时间愈大误差也愈小，并且，测频误差以标准频率误差为极限。,4.3.2 频率测量的误差分析,2）量化误差的影响从频率测量的误差表达式：可知，量化误差为它是频率测量的主要误差（标准频率误差一般可忽略）。为减小量化误差，需增大计数值N：增大闸门时间Ts或在相同的闸门时间内测量较高的频率可得到较大的N。但需注意：增大闸门时间将降低测量速度，并且计数值的增加不应超过计数器的计数容量，否则将产生溢出（高位无法显示）。例如：一个6位的计数器，最大显示为999999，当用Ts=10s的闸门测量fx=1MHz时,应显示“1000000.0”Hz或1.0000000”MHz,显然溢出。,4.3.2 频率测量的误差分析,3）实例分析例 被测频率fx1MHz，选择闸门时间Ts1s，则由1误差产生的测频误差(不考虑标准频率误差)为：若Ts增加为10s，则计数值增加10倍，相应的测频误差也降低10倍，为1107，但测量时间将延长10倍。注意：该例中，当选择闸门时间Ts1s时，要求标准频率误差优于1107（即比量化误差高一个数量级），否则，标准频率误差在总测量误差中不能忽略。,4.3.3 周期测量的误差分析,1）误差表达式由测周的基本表达式：根据误差合成公式，可得：式中，和 分别为量化误差和时标周期误差。由(Tc为晶振周期，k为倍频或分频比)，有：而计数值N为：所以，,4.3.3 周期测量的误差分析,2）量化误差的影响由测周的误差表达式：其中，第一项即为量化误差。它表示Tx愈大（被测信号的频率愈低），则量化误差愈小，其意义为Tx愈大则计入的时标周期数N愈大。另外，晶振的分频系数k愈小，则时标周期愈小，在相同的Tx内计数值愈大。此外，第二项为标准频率误差，通常也要求小于测量误差的一个数量级，这时就可作为微小误差不予考虑。为减小量化误差，应增加计数值N，但也需注意不可使其溢出。例如：一个6位的计数器，最大显示为999999,当用T0=1us的时标测量Tx=10s(fx=0.1Hz)时,应显示“10000000”us或“10.000000”s,显然溢出。,4.3.3 周期测量的误差分析,3）中界频率测频时，被测频率fx愈低，则量化误差愈大；测周时，被测频率fx愈高，则量化误差愈大。可见，在测频与测周之间，存在一个中界频率fm，当fxfm时，应采用测频；当fxfm时，应采用测周方案。中界频率fm的确定量化误差取决于计数值N，测频时;测周时。令两式相等，并用Tm表示Tx：于是，有：或例：若Ts=1s,T0=1us，则fm=1kHz,在该频率上,测频与测周的量化误差相等。,4.5.3 周期测量的误差分析,4）触发误差频率测量时触发误差的影响尖峰脉冲的干扰如图，尖峰脉冲只引起触发点的改变，对测频影响不大。高频叠加干扰如图，产生错误计数。措施增大触发窗或减小信号幅度；输入滤波。,
