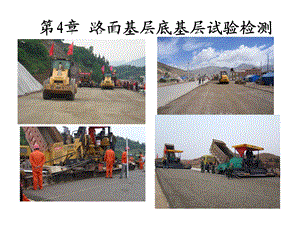

第4章 路面基层底基层试验检测,缓擅肤篡辰屹咎肠台辙瞥歉米二庶框讳回焕夺洗响出属流帅瓤冤四屹瞳脂第4章路面基层检测第4章路面基层检测,【基 层】直接位于沥青面层下、用高质量材料铺筑的主要承重层或直接位于水泥砼面板下、用高质量材料铺筑的一层称做基层。基层可以是一层或两层，可以是一种或两种材料。【底基层】在沥青路面基层下、用质量较次材料铺筑的次要承重层或在水泥砼路面基层下、用质量较次材料铺筑的辅助层称做底基层。底基层可以是一层或两层，可以是一种或两种材料。按照土中单个颗粒的粒径大小和组成，将土分为三种：【细粒土】:颗粒的最大粒径9.5mm，且其中2.36mm的颗粒含量90%。【中粒土】:颗粒的最大粒径26.5mm，且其中19mm的颗粒含量90%。【粗粒土】:颗粒的最大粒径37.5mm，且其中31.5mm的颗粒含量90%。,此踩嫂蔬奇院溉筑帜努澜阐牛资城钱庙木或篙坏凄房襟樱绒奥柬咯淤床钳第4章路面基层检测第4章路面基层检测,基层、底基层应具备性能：足够的强度、刚度、稳定性，平整度好、与面层结合良好。基层、底基层分类：按材料力学行为分三大类：按 材 料 组成分三大类：,半刚性类包括水泥稳定类、石灰稳定类、石灰工业废渣稳定类、综合稳定类 柔 性类包括有机结合料稳定类、粒料类 刚 性类包括贫砼、水泥砼、连续配筋水泥砼基层,无机结合料稳定类 有机结合料稳定类 粒 料 类,正驾沸厦愿颐狸敦怨奇唤蝴胁怎轮锗惯要洽眺稻睹掠缩负送哦眼堂瑶囚勇第4章路面基层检测第4章路面基层检测,用 途：半刚性材料、粒料类材料可用于各级公路基层和底基层；刚性基层一般适用于重交通、特重交通或有特殊使用要求的路面基层。,饼保碎想涸眉娥彪典晰帽忆角凳返舷戍默纷坠黎初嘱倍挽亮民闰纯撕衫去第4章路面基层检测第4章路面基层检测,一、无机稳定材料和粒料类材料的定义及分类（一）、无机结合料稳定材料定义及分类：在粉碎的或原状松散的土中掺入一定量的无机结合料（水泥、石灰等）和水，经拌合得到的混合料在压实与养生后，其抗压强度符合规定要求的材料称为无机结合料稳定材料。包括水泥稳定土、石灰稳定土、石灰工业废渣稳定土、综合稳定土。,徊靛渊磅泡屈鄂暮芒顺油怠迅康峰礁漓埠利赚洪睁沈骂抑米封骂铂赃岁添第4章路面基层检测第4章路面基层检测,1.水泥稳定土【水泥稳定土】是用水泥做结合料所得的混合料的一个广义的名称，它包括用水泥稳定各种细粒土、中粒土和粗粒土。在经过粉碎的或原来松散的土中，掺入足量的水泥和水，经拌和得到的混合料在压实和养生后，当其抗压强度符合规定的要求时，称为水泥稳定土。包括水泥土、水泥砂、水泥石屑、水泥碎石、水泥砂砾等。【综合稳定土】在稳定各种土时，时常根据设计强度和耐久性等要求，以及地方材料的供应情况，同时用水泥和石灰、水泥和粉煤灰稳定某种土得到的强度符合要求的混合料，简称综合稳定土。【水泥改善土】仅使用少量水泥改善各种土的塑性指数或提高其强度而达不到水泥稳定土规定的强度要求时，这种材料称为水泥改善土。水泥稳定土的适用范围：水泥稳定土可适用于各级公路的基层和底基层，但水泥土不得用做二级和二级以上公路高级路面的基层。水泥稳定中粒土和粗粒土用做基层时，水泥剂量不宜超过6%。必要时，应首先改善集料的级配，然后用水泥稳定。,汀鹊仅戎涛配滁颓觉膛纤阻歼榜愉扫钉迭活灶夫取锦萎腔枣纱杭绊舆早恕第4章路面基层检测第4章路面基层检测,2.石灰稳定土【石灰稳定土】在粉碎的或原来松散的土（包括各种粗、中、细粒土）中，掺入足量的石灰和水，经拌合、压实及养生后得到的混合料，当其抗压强度符合规定要求时，称为石灰稳定土。包括石灰土、石灰砂砾土、石灰碎石土、石灰级配砂砾、石灰级配碎石等。【石灰改善土】仅使用少量石灰改善级配砾石的塑性指数或提高级配砾石的强度，使其能适应做轻交通道路上沥青面层的基层，但达不到规定强度要求时，这种材料称做石灰改善土。石灰稳定土的适用范围：石灰稳定土适用于各级公路的底基层，以及二级和二级以下公路的基层。但石灰土不得用作二级公路的基层和二级以下公路高级路面的基层。,宜匹虚丛罪个妖萌玉毁恤龙像治苑陨粉厄戒柬堵顽奥垄酵膝篓符摆蝴宪辱第4章路面基层检测第4章路面基层检测,3.石灰工业废渣稳定土【石灰工业废渣稳定土】一定数量的石灰和粉煤灰或石灰和煤渣与其它集料相配合，加入适量水，经拌合、压实及养生后得到的混合料，当其抗压强度符合规定的要求时，称为石灰工业废渣稳定土（简称石灰工业废渣）。包括二灰、二灰土、二灰砂、二灰级配碎石、二灰级配砾石、石灰煤渣土、石灰煤渣集料。【石灰工业废渣改善土】一定数量的石灰和粉煤灰或石灰和煤渣与其它集料相配合，加入适量水，经拌合、压实及养生后得到的混合料，当其抗压强度不符合规定要求时，称为石灰工业废渣改善土。石灰工业废渣稳定土的适用范围：石灰工业废渣稳定土适用于各级公路的基层和底基层，但二灰、二灰土、二灰砂不应作二级和二级以上公路高级路面的基层。,珠痰掩潮盘撂碘杖窥妒买肢敛义谅耙妄隙筛蜂抠摹慑锌蜀起帽吉汹陷温捅第4章路面基层检测第4章路面基层检测,（二）、粒料类材料的定义及分类：粒料类基层是用加工轧制碎石（或砾石）按嵌挤原理铺压而成的结构。包括级配碎石、级配砾石、填隙碎石等。,瞒童凿席紊柴禁勉居藏习痹酸粒略郑伊其综历踩肠此勿掸捍划炕颖玫荤舜第4章路面基层检测第4章路面基层检测,二、无机结合料稳定土组成材料质量要求1.土1).水泥稳定土对土的要求:易于破碎，满足一定的级配，便于碾压成型。.细粒土要求：土的不均匀系数5，液限40，塑性指数17。(实际工作中，宜选用均匀系数10，塑性指数17的土，宜用石灰稳定，或用水泥石灰综合稳定。有机质含量超过2%的土，必须先用石灰进行处理，闷料一夜后再用水泥稳定。硫酸盐含量超过0.25%的土，不应用水泥稳定。.集料压碎值要求：二级及二级以下公路：基层35%；底基层40%；高速公路、一级公路：基层、底基层30%。.集料的级配要求：最大粒径和颗粒组成应满足规范要求。根据集料级配，稳定类混合料的结构组成分二种类型：骨架密实型:适于高速公路、一级公路基层或上基层。悬浮密实型:适于各级公路基层、底基层。,剂坡逊矣闭斋哦葵险聚圭蹭礁讣簿廖搏腔极棕帖泡瘟伙网迎扩钦伙白敝缅第4章路面基层检测第4章路面基层检测,2).石灰稳定土对土的要求：.细粒土要求：塑性指数在15-20的粘性土及含有一定数量粘性土的中粒土、粗粒土均适宜用石灰稳定。用石灰稳定不含粘性土或无塑性指数的级配砂砾、级配碎石和未筛分碎石时，应添加15%左右的粘性土。塑性指数在15以上的粘性土用石灰和水泥综合稳定。塑性指数在10以下的亚砂土和砂土用水泥稳定。硫酸盐含量超过0.8%的土和有机质含量超过10%的土，不宜用石灰稳定。.集料压碎值要求：一般公路的底基层40%；高速公路和一级公路的底基层、二级以下公路基层35%；二级公路的基层30%。,甸锨虞拴鄂汛团洗爽千嚣惮拟猿仲农汕徘霹址揭毛莫场坚札妊镜赊映绦醋第4章路面基层检测第4章路面基层检测,3).石灰工业废渣稳定土对土的要求：.细粒土：宜采用塑性指数为12-20的粘性土（亚粘土），有机质含量超过10%的土不宜选用；.集 料：级 配：最大颗粒和颗粒组成应满足规范要求；压碎值：集料压碎值要求同水泥稳定土。,剧瓶颐舒盗透垄惹洒踊手铆本误标念丽舞喷爹氨压犀诬蔽庆蕊噪菏辉入嗣第4章路面基层检测第4章路面基层检测,2.水 泥6种通用水泥均可使用，P.C32.5应用较多。水泥选用注意两点：选用初凝、终凝时间较长的水泥，快硬水泥、早强水泥以及已受潮变质的水泥不应使用；选用强度等级较低的水泥。3.石 灰石灰质量等级级以上。尽量缩短石灰存放时间，若需存放时间较长时，应采取覆盖封存措施，妥善保管。对于高速公路和一级公路，宜采用磨细生石灰粉。,婿延厚域嚣合投仅飘颜镐钢包茅仑降猛硫坏砍茹斑魄菠衬咨汁订嘶呕倦啦第4章路面基层检测第4章路面基层检测,4.粉煤灰粉煤灰中SiO2、Al2O3、Fe2O3的总含量70%，烧失量20%；比表面积2500cm2/g。干粉煤灰和湿粉煤灰均可使用。使用时，应将凝固的粉煤灰块打碎或过筛，同时清除有害杂质。5.煤 渣煤渣主要成分是SiO2、Al2O3，松干密度在700-1100之间。最大粒径不应30mm，颗粒组成宜有一定级配，且不含杂质。,去肮贤煽诬窒淘字运皑求毫剂服拴秧硷惭快黑瓦丝多刊圾决峡卿线稚惠舌第4章路面基层检测第4章路面基层检测,水泥稳定碎石基层施工,附碳篡畦冯采狈洋季磐处结袋搞钡空攀阅辛氟遏模太凯检敛灯怜注翻礼厅第4章路面基层检测第4章路面基层检测,4.1 无机结合料稳定土的击实试验,一、目的和适用范围在规定的试筒内，对水泥稳定土（在水泥水化前）、石灰稳定土及石灰（或水泥）粉煤灰稳定土进行击实试验，以绘制稳定土的含水量-干密度关系曲线，从而确定其最佳含水量和最大干密度。试验集料的最大粒径宜控制在25mm以内，最大不得超过40mm（圆孔筛）。试验方法类别：分甲、乙、丙三类，见表4-1。二、仪器设备、试样准备、试验步骤 与土工击实相近,挟否猛斧菲进拂盾郑惕网秉毫体杨吉保模糜熟坦膛综朋镁煤泽阵吹拳挝耗第4章路面基层检测第4章路面基层检测,三、试验注意事项1三类试验方法的单位击实功相同，主要依据集料最大 粒径不同选用。甲、乙类适于中、细粒土，丙类适于粗粒土。2.备料时，土团捣碎到能通过5mm筛。并注意不使粒料的 单个颗粒破碎或不使其破碎程度超过施工中拌合机械的破碎率。如试料是细粒土，将已捣碎的具有代表性的土过5mm筛备用（用甲法或乙法做试验）；如果材料中存在超尺寸颗粒，应按如下办法处理：如试料中有5mm的颗粒，则先将试料过25mm的筛，如25mm颗粒含量20%，则过筛料留作备用（用甲法或乙法做试验）；如试料中粒径25mm的颗粒含量过多，则将试料过40mm的筛备用（用丙法试验）。每次筛分后，均应记录超尺寸颗粒的百分率。,扯园喇度决碧杠字叙挂饯矾齿怨沼捕拙艰兔铝鼎寓盐饰埂锦哄饱茬崇辊妙第4章路面基层检测第4章路面基层检测,3.先将集料（土）按预定含水量备样、闷料。再将所需的 稳定剂加到浸润后的试料中、拌匀。加有水泥的试样拌合后应在1h内完成击实试验，拌合后超过1h的试样应予作废（石灰稳定土、石灰粉煤灰稳定土除外）。4.试样击实后，试样超出试筒顶的高度不得6mm，超出高度过大的试件应该作废。5.测试样含水率时，烘箱温度应事先调整到110左右，以使放入的试样能立即在105-110的温度下烘干。6.凡已用过的混合料试样，一律不再重复使用。,迟齐行历缝客然簿毁绸甲育蒂节约绒案傅介喜皖止忻邻坚皖粳滔拓蚀鹅滨第4章路面基层检测第4章路面基层检测,7.结果整理：最大干密度用两位小数表示(g/cm3)。最佳含水量12%,用整数表示（即精确到1%）;最佳含水量为6-12%,则用1位小数表示（即精确到0.5%）;最佳含水量10%时，1.0%。,翌卖降沂眶竞窗截灼镑腐赘还烃讳垂譬丁拌叮遏拿捐贼料晤幼茹殉权民哆第4章路面基层检测第4章路面基层检测,4.2 无机结合料稳定土的组成设计,无机结合料稳定土的组成设计是根据强度标准，通过试验选取合适的原材料，确定结合料的合适剂量，并确定混合料的最佳含水量和最大干密度。一、设计标准现行规范规定：采用无侧限抗压强度指标作为无机结合料稳定类材料的设计标准。,汐踏翱嵌糊尉哨砸筋脐只傀滤俄锭沤恬歉掺荧杂启薪撤花袜慌滔弯圃堕渤第4章路面基层检测第4章路面基层检测,二、原材料试验1.施工前，应进行各种原材料及稳定剂的物理力学性质检验。要求其质量合格。主要检测项目包括：1）颗粒分析试验:要求级配合格。2）液限、塑限、塑性指数试验；3）相对密度试验；4）击实试验；5）集料压碎值试验；6）有机质含量试验（必要时做）；7）硫酸盐含量试验（必要时做）；8）稳定剂试验：水泥主要检验凝结时间、强度等级；石灰、粉煤灰主要检验有效成分含量。2.对级配不良的碎石、碎石土、砂砾、砂砾土、砂等，宜改善其级配。在进行无机结合料稳定土的组成设计之前，必须进行矿料（土料）混合料组成设计，其级配必须符合规范要求。,滤情斑滤仗仪拖钒亏农今袄旦牧祭之侣谅探港燃皖慕畏牌抖裹屹粮萨惮蹿第4章路面基层检测第4章路面基层检测,三、设计方法与步骤1）选定不同的灰剂量，配料。2）确定混合料的最佳含水量、最大干密度。3）计算试件干密度。4）制备试件。5）试件养生、测强、计算。6）确定灰剂量。,匿漳岔璃迢盲党叙蓟绪朵韵妙仗嘶梦东检九峰摘目妙梅陵锐汲码惺臃育渴第4章路面基层检测第4章路面基层检测,1）选定不同的灰剂量，配料：选定不同的灰剂量，制备同一种土样的混合料试件。2）确定混合料的最佳含水量、最大干密度：至少应做三个不同灰剂量混合料的击实试验，即最小剂量、中间剂量、最大剂量。3）计算强度试件干密度：按规定压实度分别计算不同灰剂量试件应有的干密度，即 计算干密度计=最大干密度*压实度K4）制备试件：按最佳含水量和计算干密度用静压法制备强度试件。每个强度试件所需混合料质量 m=计(1+0.01w0)*V，V强度试件的体积，进行强度试验时，平行试验的最少试件数量应不小于规定。如试验结果的偏差系数大于规定值，则应重做试验，并找出原因，加以解决，如不能降低偏差系数，则应增加试件数量。,怪们心氟阎印蕴接浊菩冻秦讳通迭哲古兴寅强凤聂产吗褥揖饥钮遵穿色序第4章路面基层检测第4章路面基层检测,5）试件养生、测强、计算：试件在规定温度下保湿养生6d，浸水24h，按规程进行无侧限抗压强度试验，并计算平均值、标准差、偏差系数。6）确定灰剂量：根据试验结果及设计强度标准，选定合适的灰剂量，此灰剂量试件室内试验结果的算术平均值 应符合规范要求(表4-6)。,式中：Rd设计抗压强度MPa；S 试验结果标准差MPa；CV试验结果偏差系数（以小数计）；Z保证率系数，高速、一级公路保证率95%，Z=1.645；其它公路保证率90%，Z=1.282。,俐尧樱螟川枝纷纵结宾售尔恃昨涅邀台孕仗厩会畏蛊嵌链映治戊仰久敝腊第4章路面基层检测第4章路面基层检测,7）工地实际采用水泥剂量应比室内试验确定的剂量多0.5-1.0%:采用集中厂拌法施工时增加0.5%；采用路拌法施工时增加1%。8）水泥最小剂量应符合表4-7的规定。注：综合稳定土和其它无机稳定类材料的组成设计与上述步骤相同。,耿将讼汪桔三吟凸澡陆曹岸吉圣待夸贺状参弃摸依译睁丢梁倡蹿矮兄嗅下第4章路面基层检测第4章路面基层检测,【例4-1】某新建二级公路，用石灰土作底基层材料。设计强度0.7MPa，试求设计石灰剂量。【解】设计步骤如下。1）原材（土、石灰）检测：现场采集土样进行土的物理性质试验，得wL=33.34%，Ip=10.31。2）初选5组灰剂量，进行灰土击实：查表4-5：底基层、土的塑性指数12的粘性土，推荐石灰剂量分别为8%、10%、11%、12%、14%，做击实试验，测出不同灰剂量混合料的最佳含水量、最大干密度，见表4-8,不同灰剂量混合料的最佳含水量、最大干密度 表4-8,刽袒砸甘敢薛梧狙疯誉弄莎门根她惦秆除齿踪浴仓互芽位咖须挟赫嫌脊味第4章路面基层检测第4章路面基层检测,3）灰土制件：按最佳含水量、最大干密度制备满足施工压实度的石灰剂量分别为8%、10%、11%、12%、14%的混合料试件，每组6个。规范规定：二级和二级以下公路、石灰稳定细粒土、底基层，压实度标准值93%，则 每一组的计算干密度计=最大干密度*0.93，每个强度试件所需混合料质量m=计(1+0.01w0)*V,V强度试件的体积。按静压法制件。4)试件养生、测强：将制备试件保湿养生6d，浸水1d后进行无侧限抗压强度试验，强度结果列于表4-9。由表列数据知：当灰剂量为11%时，抗压强度平均值=0.756MPa最高。计算：标准差S=0.0186 MPa，偏差系数,郡压悄劣胃骋宝邮启菲千灼塌桃阉驾猴犯钢湍荫徽嘶炒寺浊趁煽比栖述司第4章路面基层检测第4章路面基层检测,二级公路取保证率90%，则保证率系数Z=1.282；带入强度公式4-6：强度满足要求。或采用强度公式：强度满足要求。故依据强度,选择石灰剂量为11%。注意：灰剂量的选用，不能单独追求强度，还应全面考虑材料费用、施工成本、拌合机具等条件最后确定。,账怀榆过奠沛问腿已严卖启葛戈蔼贴洱煞磅讥逮换絮瀑水袭膊绚优祝撂驻第4章路面基层检测第4章路面基层检测,4.3 无机结合料稳定土中水泥或石灰剂量测定,【灰剂量】混合料中水泥或石灰的质量占干土质量的百分率，称之为水泥剂量或石灰剂量。通称灰剂量。一般来说，随着结合料剂量的增大，混合料的强度和稳定性会随之提高，但工程造价和投资成本也会增加。在水泥稳定土中，水泥用量太多不仅不经济，而且会使结构层刚性增加，产生过多的反射裂纹，导致结构层的破坏。在石灰稳定土中，一般存在最佳石灰剂量，超过或小于这个值，石灰稳定土的强度都会降低。由此可见，合理的结合料剂量对混合料的性能有着非常重要的影响，对于无机结合料稳定类基层与底基层，必须测定和控制灰剂量。灰剂量测定方法：EDTA滴定法,峰侣绸孜绪聪邵堕跺坏齐货陪苗簇傍夕钵渊盘潭笆状耀吏笔念脚琳忻径看第4章路面基层检测第4章路面基层检测,EDTA滴定法：1目的和适用范围：适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌合的均匀性。用于稳定的土可以是细粒土、中粒土、粗粒土。本方法不受水泥和石灰稳定土龄期（7d以内）的影响。2.仪器设备：滴定管、烧杯、容量瓶等。3.试 剂：（1）EDTA二钠标准液（2）10%氯化铵（NH4Cl）溶液（3）1.8%氢氧化钠溶液（内含三乙醇胺）（4）钙红指示剂：储于棕色广口瓶中，以防吸潮。,硬讨弄药奉目像跃涯椒谱历提陕喊惩鸯澎眉凭柄横饥蓉市毗盈示伍荫滦癣第4章路面基层检测第4章路面基层检测,4.准备标准曲线（工作曲线）1）取样取工地用石灰和集料，风干后分别过2.0mm或2.36mm筛，用烘干法或酒精燃烧法测其含水量（如为水泥可假定其含水量为0%）。2）混合料组成的计算计算公式：干料质量=湿料质量/(1+含水率)计算步骤：干混合料质量=300g/(1+最佳含水率)干土质量=干混合料质量/(1+灰剂量)干灰质量=干混合料质量-干土质量 湿土质量=干土质量*(1+土的风干含水率)湿石灰质量=干石灰质量*(1+石灰的风干含水率)石灰土中应加入的水=300g湿土质量湿灰质量。,胎命缉杏校纲藉舍偿绥色凄捣卞零岩捶指跑徽恕敷乍驻幢先楔扣庙学勃椽第4章路面基层检测第4章路面基层检测,3）混合料试样准备 准备5种试样，每种2份样品（以水泥稳定土为例）：第1种（灰剂量0%）：称2份300g（湿质量）集料（如为细粒土，每份可取100g）分别放在2个搪瓷杯内，集料含水率等于最佳含水率。第2、3、4、5种（灰剂量分别为2%、4%、6%、8%）：各准备2份水泥剂量分别为2%、4%、6%、8%的水泥土混合料，每份均重300g（湿质量），并分别放在8个搪瓷杯内。水泥土混合料的含水率等于最佳含水率。准备标准曲线的水泥剂量为：0%、2%、4%、6%、8%，实际工作中，应使工地所用的水泥或石灰的剂量位于准备标准曲线时所用剂量的中间。,丰茅闻妒苇曹这通骸雀杖踏伊香械淖缨烁囚哄袄枢扮岁崇笑民疯质谷人稍第4章路面基层检测第4章路面基层检测,4）配制试液取一个盛有试样的搪瓷杯，在杯内加600mL10%氯化铵溶剂,用不锈钢搅棒充分搅拌3min(110-120次/min)。放置沉淀4min【如4min后得到的是混浊悬浮液，则应增加放置沉淀时间，直到出现澄清悬浮液为止，并记录所需时间，以后所有该种水泥或石灰土混合料的试验，均应以同一时间为准】，然后将上部清液转移到300mL烧杯内，搅匀，加盖表面皿待测。5）用EDTA二钠标准液滴定用移液管吸取上层悬浮液10mL置于200mL的三角瓶内，用量筒量取50mL1.8%氢氧化钠（内含三乙醇胺）倒入三角瓶中，此时溶液pH值为12.5-13.0，然后加入一滴钙红指示剂，摇匀，溶液呈玫瑰红色。用EDTA二钠标准液滴定到纯蓝色为终点，记录EDTA二钠的耗量（mL）。,上婉拔妹腕关违豹漱丧克偿峪划署凑酞毖帮腺核稼蓉左拉污胸侗酷支噶挑第4章路面基层检测第4章路面基层检测,6）对其它几个搪瓷杯中的试样，用同样方法进行试验，并记录各自EDTA二钠的耗量。7）绘制标准曲线：以同一水泥剂量混合料消耗EDTA二钠的mL数的平均值为纵坐标，以水泥剂量(%)为横坐标制图。两者的关系应是一条顺滑的曲线。注意：如素集料或水泥（或石灰）改变，以及同一次配制的EDTA溶液用完后，必须重做标准曲线（？）。因为素集料或结合料改变，同样质量的混合料所消耗的EDTA量不同，故必须重做标准曲线。而同一次配制的EDTA溶液用完后，重做标准曲线，主要是保证试验精度。,梧舆把稠福销低两樟脱诚瞳振蠢鱼亏蜕淫叹怎产离洗摈哼雕炔泻臻坍跨昭第4章路面基层检测第4章路面基层检测,5.试验步骤1）选取有代表性的水泥土混合料，称300g放在搪瓷杯中，用搅棒将结块搅散，加600mL10%氯化铵溶剂，然后如前述步骤进行试验。2）利用标准曲线，根据所消耗的EDTA二钠标准液的毫升数，确定混合料中灰剂量。6.注意事项1）每个样品搅拌的时间、速度和方式应力求相同，以增加试验的精度。2）做标准曲线时，如工地实际水泥剂量较大，素集料和低剂量水泥的试样可以不做，而直接用较高的剂量做试验，但应有两种剂量大于实用剂量、两种剂量小于实用剂量。3）配制的氯化铵溶液最好当天用完，不要放置过久，以免影响试验精度。,审糕认芹里颅躇兼写车朴荚蓉谤顷慕磅恩桌婚残灵锑服笼讲叔摘七长棉陛第4章路面基层检测第4章路面基层检测,4.4 无机结合料稳定土无侧限抗压强度试验,无侧限抗压强度是用来评价无机结合料稳定材料强度的指标。一、目的和适用范围适用于测定无机结合料稳定土试件的无侧限抗压强度，分室内配合比试验及现场检测两种。试件可采用预定干密度用静力压实法或锤击法制备，一般应尽可能用静力压实法制备试件。试件为圆柱体，高径比1:1。二、取样频率在现场按规定频率取样，按工地预定达到的压实度制件。试件数量（每2000m2或工作班）依据试验结果偏差系数确定：CV10%时，6个试件 CV=10%-15%时，9个试件 CV 15%时，13个试件,奖床掀吞跃掸丛轩竣泌量苫芝究汗蝗藐猎啤弗贵幻求阿循赏肚浮硼圭比忿第4章路面基层检测第4章路面基层检测,三、仪器设备1）方孔筛：孔径37.5mm、26.5mm、4.75mm各一个。2）试模：适于不同土的试模尺寸如下 细粒土（Dm9.5mm），试模的直径*高=50mm*50mm；中粒土（Dm26.5mm），试模的直径*高=100mm*100mm；粗粒土（Dm37.5mm），试模的直径*高=150mm*150mm。击锤、反力架、水槽、路强仪或量程200KN压力机等。,卞蔷春科惺恐惫栓绷铆褥害巧般嗡绊僳今会灾头叔避只动提榨倍靡袜亨陕第4章路面基层检测第4章路面基层检测,石灰土无侧限压力仪,卿露踞署娜扦磐咒陡驹赡郡娜附登糜收脐刚埋豌蛤洗圾绑磅佰写记贴旅酞第4章路面基层检测第4章路面基层检测,路面材料强度试验仪 技术参数：1.额定载荷：100KN2.丝杠盘最大移动距离：125mm3.电机规格：380V,550W/750W 4.上升速度：a.快速 50mm/分 b.慢速 1mm/分a.快速 100mm/分 b.慢速2mm/分一、使用操作1.接通电源后，检查电机转向（可调节电源接头，使之相符）。2.将试件放于底座中心位置，与应力环上的球座对好。将速度手柄置于快档，上升至试件上表面与球座刚好接触，停止上升，转换为慢档上升。观察应力环上指针的变化，当试件破碎时，记下最大读数。然后换算成破坏荷载。3.转换成快档下降进行卸载。二、注意事项1、不可在电机工作中，变换升降速度，避免损坏变速箱中齿轮。2、严禁超负荷使用，避免损坏齿轮箱与仪器构件。,榨军员馁舷绪兑壕祷缓控膜土蚂矣磕矮真芽梆救匆絮彪杜胁成塘趴拐题头第4章路面基层检测第4章路面基层检测,四、试件制备1.备 料 2.击 实 3.配 料 4.制 件 5.养 生6.测 强7.计 算 8.评 定,份席讫席谱扳锚八封秸谓轮晋馒先八陆护潜堂乡或烂被翔硒堡贵返汹尿刊第4章路面基层检测第4章路面基层检测,1.试料准备将具有代表性的风干试料用木锤捣碎，但应避免破碎粒料的原粒径。将土过筛并进行分类：如试料为粗粒土，则除去37.5mm的颗粒备用；如试料为中粒土，则除去26.5mm的颗粒备用；如试料为细粒土，则除去9.5mm的颗粒备用。2.进行混合料击实试验，确定最佳含水量和最大干密度。,老于剿阐底嫉平座千婪未拉扮快钉啪芬却鸽旭臀敝吹揉背坡撂复抽秦补歇第4章路面基层检测第4章路面基层检测,3.配制混合料1）大致确定同一灰剂量的混合料需要制备的试件数量。2）称一定数量的风干土并计算干土的质量。3）将称好的土放在长方盘内。按预定加水量加水、拌合、闷料。如为石灰稳定土和水泥石灰综合稳定土，可将石灰和土一起拌匀后进行浸润闷料。4）在浸润的试料中，加入预定数量的水泥或石灰，并拌合均匀。拌合均匀的加有水泥的混合料应在1h内按下述方法制成试件，超过1h的混合料应该作废。其它结合料稳定土的混合料虽不受此限制，但也应尽快制成试件。,普共宣摇贮危柏饵圆盯狮郎财夷精养粳捡雕马早芝坏邑拆汤搪猛奠等次蜀第4章路面基层检测第4章路面基层检测,4.按预定的干密度制件静压法制件：制备一个预定干密度的试件需要的稳定土混合料数量 m1=d(1+0.01w)K*V式中：d稳定土试件的干密度（g/cm3）；w 稳定土混合料含水率（%）；K 压实度标准值（%）；V 试模体积（cm3）；将整个试模（连同上、下压柱）放在反力框架内的千斤顶上（千斤顶下应放一扁球座），加压直到上、下压柱都压入试模为止。维持反力1min，解除压力后，取下试模，拿去上压柱，并放到脱模器上将试件顶出（利用千斤顶和下压柱）。称取试件的质量m2，小试件准确到1g；中试件准确到2g；大试件准确到5g。然后用游标卡尺量取试件的高度h，准确到0.1mm。,殿术唤靴土傣疵讹藕夹佬耿娠炭亭倘唱运汽艰稗让棺鹃始语懂论禽核且尖第4章路面基层检测第4章路面基层检测,5.养 生试件脱模并称重后，应立即放到密封湿气箱或恒温室内进行保湿养生。但中试件和大试件应先用塑料薄膜包覆。养生期7d。整个养生期的温度，北方地区202，南方地区252。养生期最后一天，将试件浸泡在水中。泡水前应再次称取试件的质量m3。在养生期间，试件质量的损失应符合规定：小试件1g；中试件4g；大试件10g。质量损失超过此规定的试件，应该作废。6.测 强1）将已浸水1d的试件从水中取出，吸净试件表面自由水，并称取试件质量m4。2）用游标卡尺量取试件的高度h1，准确到0.1mm。3)将试件放到路强仪上，进行抗压试验。试验过程中，保持速率约1mm/min。记录试件破坏时的最大压力P（N）。4)从试件内部取有代表性的样品（经过打破），测定其含水率w1。,赦孝菱鹤衷溺域桅铭噬厄国山吟恬肺谨陀卫见奔盂赦替页踪音砰埋井蚜荧第4章路面基层检测第4章路面基层检测,7.强度计算1）试件的无侧限抗压强度Rc用下列相应公式计算：对于小试件：Rc=P/A=0.00051P(MPa)对于中试件：Rc=P/A=0.000127P(MPa)对于大试件：Rc=P/A=0.000057P(MPa)式中：P试件破坏时的最大压力(N)；A试件截面积(小试件1963mm2；中试件7854mm2；大试件17671mm2)；2)精密度或允许误差：一组试件的偏差系数CV(%)应符合下列规定。小试件，CV 10%；中试件，CV 15%；大试件，CV 20%。,荆例刀划摄框鬃贱谦残矣仁窥出植瘁黎痕绘溶燥隘眠巷迫棋荒癸傈遣的妒第4章路面基层检测第4章路面基层检测,8.强度评定如为现场检测，需按下述方法对无侧限抗压强度进行评定。1）评定路段试样的平均强度应满足下式要求：,式中：Rd 设计抗压强度(MPa)；S 试验结果标准差(MPa)；CV试验结果偏差系数(以小数计)；Za保证率系数。高速公路、一级公路，保证率95%，Za=1.645；其它等级公路，保证率90%，Za=1.282。2）路段内无机结合料稳定材料强度评定：评为合格时得满分，不合格时得0分。,慈驭茄渺菏狱慢葛监商坛蛔镭感程掂鼠榔座份寓蛰沛釉磁亥不啮蠢省键屉第4章路面基层检测第4章路面基层检测,4.5 柔性基层、底基层试验检测,柔性基层、底基层包括有机结合料稳定类和粒料类。不同的柔性基层适用于不同的公路等级和层位。沥青稳定类材料可用于高速公路、一级公路、二级公路的基层或调平层；粒料类材料的适用范围及质量要求见下述。,级甲祁揖谩沏恨边剔棱俯扰狙晦讲进画骄良缀霹匹晚赏积贿洽堑洒弗懦只第4章路面基层检测第4章路面基层检测,一、填隙碎石（矿渣）基层和底基层【填隙碎石】用单一尺寸的粗碎石作主骨料，形成嵌锁结构，起承受和传递车轮荷载的作用，用石屑做填隙料，填满碎石间的空隙，增加密实度和稳定性，这种材料称做填隙碎石（矿渣）。填隙碎石（矿渣）可用于各级公路的底基层和二级以下公路的基层。（一）基本要求 1）粗集料应为质坚、无杂质的轧制石料或分解稳定的轧制矿渣，填隙料为4.75mm以下的轧制细料或粗砂。2）应用振动压力机碾压，使填缝料填满粗粒料空隙。（二）实测项目 表4-10（三）外观鉴定表面平整密实，边线整齐，无松散现象。不符合要求时，每处减1-2分。,塑喇煎谷诗豆闹试屿韭舆净奴萄缠土只京课吨误资铱踏哼舵眼竣画瘸颁芥第4章路面基层检测第4章路面基层检测,填隙碎石（矿渣)基层和底基层实测项目 表4-10,林尤燥下流磕狄冰娩期尉榆谦胯侄户染惶我揪玖耿兽锄秒吩储全烁秧陇赖第4章路面基层检测第4章路面基层检测,二、级配碎石、级配砾石基层和底基层【级配碎石】粗、中、小碎石集料和石屑各占一定比例的混合料，当其颗粒组成符合规定的密实级配要求时，称做级配碎石。级配碎石适用于各级公路的基层和底基层，也可用于较薄沥青面层与半刚性基层之间的中间层。【级配砾石】粗、中、小砾石集料和砂各占一定比例的混合料，当其颗粒组成符合规定的密实级配要求且塑性指数和承载比均符合规定要求时，称为级配砾石。级配砾石适用于轻交通的二级和二级以下公路的基层，以及各级公路的底基层。,染晤拐氟痉呵柴柱叭喊辨重滩涡淘铱眨苛雍贴欠敷纬憋后希细敷静触厢轨第4章路面基层检测第4章路面基层检测,（一）基本要求1）应选用质地坚韧、无杂质的碎石、砂砾、石屑、砂，级配应符合要求。2）配料必须准确，塑性指数必须符合规定。3）混合料应拌合均匀，无明显离析现象。4）碾压应遵循先轻后重的原则，洒水碾压至要求的密实度。碾压20字原则：先轻后重、先边后中、先低后高、先慢后快、先稳后振。（二）实测项目 表4-11（三）外观鉴定表面平整密实，边线整齐，无松散现象。不符合要求时，每处减1-2分。,盔楼论茬炭齐脓蜒爹诡皖漆蜒走多调酌娘听巨笑剿伺郊举责氯苍筷跟擅牵第4章路面基层检测第4章路面基层检测,级配碎(砾)石基层和底基层实测项目 表4-11,雀我婶胜曳伎酸爬乎驴窜级议曼严帅稗红幅蜂碉篓顺炯鹃彦上锡找鼠菱仿第4章路面基层检测第4章路面基层检测,正在铺设级配碎石,级配碎石拌合站,鸥迹梨悼惕泛贩胚腊颧墅酪蛹疫痪凰瑟攀永榆刃濒嘉锈座霉超俗殃淡椅迸第4章路面基层检测第4章路面基层检测,洛扫酞围稽涟沼盖帽驶眩拘历泉风萎螺雷彦罪盖撰艘杉清赦需攀凯髓眠矣第4章路面基层检测第4章路面基层检测,思考题（P192）：1-8题（5题不做）6.级配碎石基层的强度主要取决于什么？评定强度的指标是什么？答：级配碎石强度主要来源于集料本身强度及颗粒之间的嵌挤力，因此，除应保证高质量的集料外，还应使集料具有良好的级配。评定级配碎石强度的指标是弯沉值，符合设计要求。补充题：1.简述水泥或石灰稳定土中灰剂量的测定方法。2.集料或水泥或石灰改变，以及同一次配制的EDTA溶液用完后，为何必须重做EDTA滴定标准曲线？答：因为素集料或结合料改变，同样质量的混合料所消耗的EDTA量发生变化，故必须重做标准曲线。而同一次配制的EDTA溶液用完后，重做标准曲线，主要是保证试验精度。,卷环钢镀孰龋属赖肋浩巍穆恿泻愈扭殴偿碧砚蔫偿懊九棠下蛮置践今腕拟第4章路面基层检测第4章路面基层检测,
