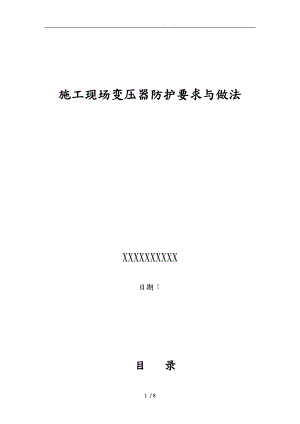

建筑施工现场变压器防护方案.doc

. . 施工现场变压器防护要求与做法XXXXXXXXXX日期：目 录1 工程概况32 编制依据33 施工方案34 施工方法35 技术与质量保证措施56 材料组织67安全文明施工68 高压变压器布置和搭设简图71 工程概况万众如意苑高档住宅工程，坐落在省东新区， 路与XXXX路西北角。施工现场布置1台高压变压器，设置在河滨路西侧。为了保证在工程施工过程中用电安全，故在变压器四周设置防护棚。2 编制依据1）施工现场临时用电安全技术规（JGJ46-2005）2）建筑施工安全检查标准（JGJ59-99）3）工程建设标准强制性条文20022194）国家相关规规定。5）施工现场的实际情况与周围环境;6）我公司建立的质量、环境、职业健康安全管理体系。3 施工方案根据现场实际情况，防护棚用干燥的杉木杆、10X100木板条和50X100木方搭设防护架，采用的杉木杆其中立杆小头直径不小于70mm，大头直径不大于180mm；横杆小头直径不得小于70mm。杉木杆不得腐朽，表面不见虫眼，杉木杆底部埋入土中；上部采用缆风绳拉接在防护棚外的固定物体上，顶棚采用50X100木方和木板。绑扎铁丝用8#脚手专用铁丝，镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。4 施工方法1）防护棚四周周边的竖向杉木杆处地面挖300*300*mm深度600mm的坑采用C15混凝土浇筑，立杆与变压器的间距大于800mm；防护棚部的竖向杉木杆处地面挖200*200*mm深600mm的坑底部采用C15混凝土垫层200mm。2）防护棚外侧四周采用50X100木方和10X100木板条维护，50X100木方水平放置固定在杉木杆上，间距600mm，10X100木板条竖向固定在50X100木方上，其间距为150mm 。在防护棚顶部采用50X100木方和满铺木板做防护，双层防砸设置，上下层间距300mm500mm。3）防护棚剪刀撑采用杉木杆，剪刀撑每个方向均需设置，四周周边的剪刀撑设置在防护棚的侧。4）在防护棚四角的中部均设置缆风绳，缆风绳采用6mm钢丝绳。5）防护棚水平方向用杉木杆设置水平杆，间距1800mm。6）防护棚在底部留设门洞，门洞宽0.8m，高2m，平时用50X100木方和10X100木板条做门封闭，仅供设备检修、维护人员进出使用。7）防护棚顶的角部设置警示灯，防止夜间作业或其它物碰上。5 技术与质量保证措施1）防护棚立杆埋入的深度深度600mm，除防护棚周边的坑外其余所挖的坑回填时必须进行夯实。2）防护棚立杆搭接接头错开不小于1m，搭接长度不小于800mm，绑扎不少于3道。3）防护棚立杆间距为1.2米，立杆底距地面20cm处搭设一道水平杆，以上水平杆间距1800mm。4）相邻两根水平杆搭接部位错开不少于800mm，搭接长度不小于700mm，绑扎不少于3道。5）剪刀撑两个方向均需设置，剪刀撑与竖向和水平向杉木杆相交处均绑扎牢固。7）剪刀撑与水平杆的夹角不大于60度。8）防护棚高于电线杆或电线1.5m。9）防护棚底部所设置门洞两侧各加设一道立杆，顶部加设一道水平杆，并加设斜撑。10）防护棚顶部所铺设50X100木方和木板必须结合紧密、牢固。6 材料组织在工作开始前完成准备工作，在工作正式开始的当天基本完成防护棚搭设工作。计划使用材料如下：杉木竿：约*米10mm厚木板：约*平米50X100方木条：约*米8#铁丝：*米7 安全文明施工1）变压器必须停电后方可进行防护棚搭设工作。2）搭设人员必须身体健康，经过培训考核合格后方可持证上岗。3）搭设人员不得在酒后或服用其它不宜进行高空作业的药物后上岗。4）搭设人员必须戴安全帽、系安全带、穿防滑鞋。5）当有六级以上大风和下雨等天气时，不得进行防护棚的搭设工作。6）六级以上大风与大雨以后需对防护棚进行检查。7）在防护棚附近进行电、气焊时，必须有防火措施和专人看守。8）高温天气施工应必须做好饮用水供给与通风、降温防暑工作。8 高压变压器布置和搭设简图8 / 8
