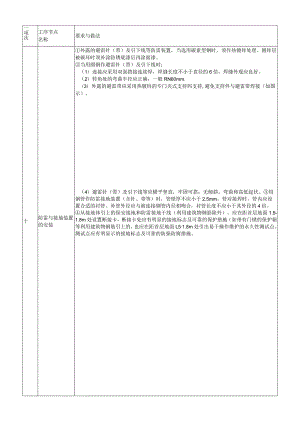

一项次工序节点名称要求与做法十防雷与接地装置的安装外露的避雷针（带）及引下线等防雷装置，当选用碳素型钢时，须作热镀锌处理。镀锌层被破坏时须补涂防锈底漆后再涂面漆。当用圆钢作避雷针（带）及引下线时：（1）连接应采用双面搭接连续焊，焊缝长度不小于直径的6倍，焊缝外观应良好。（2）转角处的弯曲半径应正确，一般RN60mm.（3）外露的避雷带应采用热镀锌的专门夹式支持码支持,避免支持件与避雷带焊接（如图示）。（4）避雷针（带）及引下线等应横平竖直，牢固可靠；无倾斜，弯曲和高低起伏。用钢管作防雷接地装置（含针、带等）时，管壁厚不应小于2.5mm。管对接焊时，管内应设置合适的衬管。补管外径应与被连接钢管内径相吻合，衬管长度不应小于其外径的4倍。从接地体引上的保安接地和防雷接地干线（利用建筑物钢筋除外），应在距首层地面1.5-1.8m处设置断接卡，断接卡处应有明显的接地标志及可靠的保护措施（如带有门锁的保护箱等利用建筑物钢筋引上的，也应在距首层地面L51.8m处引出易于操作维护的永久性测试点。测试点应有明显示的接地标志及可靠的防损防腐措施。一项次工序节点名称要求与做法电气线插座、螺口灯头的接线须正确，严禁调错及漏接。同一房间内高位和低位开关、插座的安装标高应一致，允差5mm；并列安装的开关、插座应平齐，允差0.5mmO对地面的安装标高低于2.4m的金属外壳灯具和其它电器，其金属外壳须可靠接地保护。顶棚的灯具和器具应专门设置独立的固定吊点。顶棚内的灯具外壳应设有管孔或带管孔的接线盒，灯具的金属外壳和金属线盒应设接地端子。箱、盘、柜上装有电器的可开启门或面板应用合适截面的裸铜软线与箱、盘、柜体作跨接。同一建筑物内的各相线应分别为同一种颜色（如黄、绿、红色），地线必须为黄绿双色，零线宜为淡蓝色。干线和支路的空气、漏电开关配选应正确合理，产品质量可靠。二路、电气十照明器具*和箱、盘、柜安装一项次工序节点名称要求与做法+镀锌线管敷设线管与线槽（盒）、箱、盘、柜等连接时，严禁用熔焊方式开孔，且应采用内外迫母锁紧固定，管端螺纹外露23扣（5mm）°管口应有护线塑料套咀。在安装壁灯、吸顶灯、吊灯等电器的部位应设接线盒。跨接地线应采用专门的接地线卡并正确选用跨接导线，且连接牢固可靠；不应采用熔焊跨接。在露天和潮湿场所明装时，不得用薄壁线管。其配套的盒、箱应齐全可靠。铁盒、箱及有关配件用热镀锌件。明配（含吊顶内）的线管应排列整齐美观。支（吊架、卡码设置合理，固定点间距均匀；其中管卡与终端、弯头中点、电器器具或盒（箱、盘、柜）边缘的距离均宜为150-500mmo111+11风管安装风管的连接应严密，无脆裂，缝隙应填密封胶。保温棉应与风管外表面紧贴严密，胶钉应牢固且间距合理。风管系统应按规范装设防火阀。支架应按规范设置。一项次工序节点名称要求与做法,1÷三空调水系统与风机盘管安装冷凝水管道坡向合理，无渗漏，运行前应作排水试验。冷冻供PI水管严禁渗漏，且保温严密、到位。三速开关接线正确，各档风速应有明显区别。+五电梯安装电梯机房设备安装：(1)曳引机承重梁的非支承部位应明显离开楼地面，严禁在梁底填塞建材。(2)控制柜正面和维修侧面距墙面均不小于600mm,且距机械设备不小于500mm.(3)钢丝绳与楼板孔边间隙均应为20-4Omm,楼板通向井道的孔四周应有不低于50mm高的防水台阶。(4)电线管(槽)的敷设也应符合建筑电气装置的有关施工规范。电梯轿厢层站、部件的安装：(1)指示信号清晰、准确，光电数码管无缺画；面板平正、无缺损，且不应嵌入墙面。(2)层门地坎高于装修完成地面2-5mm,(3)防止门夹人的安装保护装置(安全触板或光电装置)灵敏可靠。安全触板动作的碰撞力应不大于5N<,一项次工序节点名称要求与做法检查井、1、井盖高度与路面高程一致。2、井砌完后，应及时装上预制井环。安装前应校核井环面标高与路面标高是否一致。二沉砂井、无误后才许坐浆垫稳。十井环、盖3、井底应平顺，不得有建筑杂物，管底与井底位置要准确。六与道路路面接顺。4、一定要保证井的收口砖数，用MlO水泥砂浆砌双偶砖，内壁1：2水泥砂浆批档15厚，且井环的灰缝要平整饱满。5、井框、井盖必须完整无损，安装平稳，位置正确。
