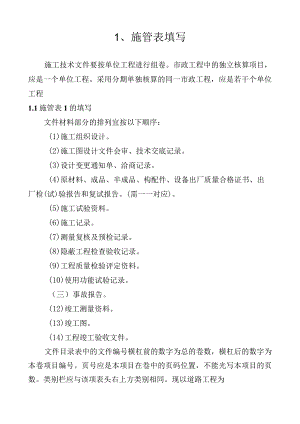

1、施管表填写施工技术文件要按单位工程进行组卷。市政工程中的独立核算项目，应是一个单位工程。采用分期单独核算的同一市政工程，应是若干个单位工程1.1施管表1的填写文件材料部分的排列宜按以下顺序：(1)施工组织设计。(2)施工图设计文件会审、技术交底记录。(3)设计变更通知单、洽商记录。(4)原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检(试)验报告和复试报告。(需一一对应)。(5)施工试验资料。(6)施工记录。(7)测量复核及预检记录。(8)隐蔽工程检查验收记录。(9)工程质量检验评定资料。(10)使用功能试验记录。（三）事故报告。(12)竣工测量资料。(13)竣工图。(14)工程竣工验收文件。文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。页号应是本项目在卷中的页码位置，不能光写本项目的页数。类别栏应与该项表头右上方类别相同。现以道路工程为工程技术类经典参考文献-参考模板例示范见后。1. 2施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。但如工程出过事故，事故处理情况应作简要说明。验收范围及数量栏应扼要填写。本表主要强调各参与单位均应签字盖章。填法示范见后。2. 3施管表3的填写施工组织设计应包括下列主要内容：(1)工程概况：工程规模、工程特点、工期要求、参建单位等。(2)施工平面布置图。(3)施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。(4)质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。(5)施工方法及技术措施(包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等)。(6)安全措施。(7)文明施工措施。(8)环保措施。(9)节能、降耗措施。(10)模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。这张表为施工单位内部审批表，先由施工单位内部各部门看过以工程技术类经典参考文献-参考模板后签署意见，再由上一级技术负责人审批提出结论性意见。并签字和加盖单位公章方为有效。在施工过程中施工组织设计发生变更时，应有变更审批手续。该表的填写示范见后。1.4施管表4的填写表中内容按栏目扼要填写，参加会议的人员全部要签字。栏目中不够填时需另出会审纪要。如涉及变更还要另补设计变更或工程洽商记录。具体填法示范见后。1.5施管表5的填写此表是上对下的，主要有施工组织设计交底及各工序交底。交底人与接收人均应签字。现以桥梁工程的工序交底为例，示范见后。1-6施管表6的填写除设计院出的设计变更外，凡工程施工中有所变动均填写此表而不再使用联系单等形式。此表要求，必须参与各方均同意方能成立，因此各单位必须签字。单位工程技术文件目录施管表1共7页单位工程名称：XX市X×道路工程第页序号文件编号类别项目页号附录11-1施管表XX道路工程施工组织设计审批表121-2施管表XX道路工程施工组织设计24331-3施管表XX道路工程设计文件会审记录44-4641-4施管表施工技术交底记录47-6751-5施管表设计变更通知单及工程洽商记录68-8561-6质检表材料、构配件检查记录86-889571-7质检表钢材合格证及检查记录89-14481-8质检表钢筋接头试验报告145-15491-9质检表水泥合格证及检查记录155776101-10质检表砂、石料检查及复试报告177182111-11质检表砖试验报告183190121-12质检表石灰、粉煤灰混合料合格证及强度试验记录191-200131-13质检表沥青混合料合格证及试验记录201209141-14试验表商品混凝土合格证及检验报告210-219151-15试验表平石、侧石、人行道板、路面砖、井盖及盖座合格证及检验报告220231单位工程技术文件目录施管表1共7页单位工程名称：XX市XX道路工程第2页序号文件编号类别项目页号附录12-1试验表混凝土配比申请单、通知单、强度试验报告、汇总表及评定记录175622-2试验表砂浆配比申请单、通知单、强度试验报告、汇总表及评定记录157-16832-3试验表回弹弯沉记录16928642-4试验表有见证试验汇总表及见证记录287-402单位工程技术文件目录施管表I单位工程名称：XX市XX道路工程共7页第3页序号文件编号类别项目页号附录13-1试验表路基、路床压实度试验报告19823-2试验表道路基层压实度试验报告及强度试验记录9973033-3施记表地基与基槽验收记录131-13343-4施记表混凝土浇筑及测温记录13419753-5施记表测量复核记录198-222单位工程技术文件目录施管表1单位工程名称：XX市XX道路工程共7页第4页序号文件编号类别项目页号附录4-1施记表预检记录1824-2施记表隐蔽工程检查验收记录83218单位工程技术文件目录施管表I序号文件编号类别项目页号附录5-1质评表工程质量检验评定资料1-1835-2质评表竣工测量资料184195单位工程名称：XX市XX道路工程共7页第5页单位工程技术文件目录施管表1序号文件编号类别项目页号附录16-1竣工图1-56-单位工程名称：XX市XX道路XX共7页第6页单位工程技术文件目录施管表1序号文件编号类别项目页号附录7-1工程竣工验收文件132-单位工程名称：XX市XX道路工程共7页第7页竣工验收证书施管表2工程名称XX市XX路XX桥开工日期XX年义月X日对工程的质量评价工程已按施工合同要求完成，经验收检查，外观项目，量测项目及资料核查均符合有关标准的规定，全部达到合格，同意验收施工单位XX市政工程有限公司竣工日期XX年X月乂日合同造价（万元）632.0施工决算（万元）648.0竣工验收日期年月日验收范围及专依量：参加竣工验收单位意见17iCJL3tOi*7ll9Ut;JLU'。八乙IJ乙川,OOIIIoh-jLffi:.fTtL基础（桥墩1700,16根；桥台IoO0,28根），钢筋混凝土排架式桥墩，薄壁桥台，预制简支空心桥梁板，板式橡胶支座，青石栏杆建设''-位同意验收签名：×××（盖章）设计单位同意验收签名：×××（盖章）监理单位同意验收签名：×××（盖章）施工单位同意验收签名：×××（盖章）存在问题及处理意见：外观检查中除桥面局部有少量收缩裂纹外，未发现其他明显缺陷，量测项目全部合格，质量保证资料真实、完整工程施工过程中未出现过安全与质量事故勘察单位同意验收签名：XXX（盖章）邀请单位签名：（盖章）工程名称XX市XX道路工程施工单位XX市政工程公司有关部门会签意见：技术上可行，能够按计划实现。技术科：×××（签名）同意。设备材料可按计划实现。机具、材料科：×××（签名）资金周转没问题。财务科：×××（签名）质量目标能实现，安全有保证。同意。质量、安全科：×××（签名）同意。经营科：×××（签名）结论：该施工组织设计，技术上可行，进度目标、质量安全目标能够实现。符合有关规范、标准。符合合同要求。同意按此施工组织设计实施审批单位（盖章）审批人公司总工程师：×××（签名）施管表3施工组织设计审批表年 月 日施工图设计文件会审记录施省表4工程名称XX市XX路工程图纸会审部位全部工程（包括道路、桥梁、排水）日期XX年4月4日会审中发现的问题：1. 1.几个检查井的平面尺寸不明确、并缺施工详图2. 2.留管的长度为多少3. 3.路基遇水塘如何处理4. 4.土路基的回弹模量是多少5. 0MOO雨水口连接管的坡度是多少处理情况：1. 丫井室尺寸按1750mmX1750mm施工，Y仙井室尺寸按1500mmX1500mm施工，所有预留井井室尺寸均按100OmmXIoOOmnI施工；管径大于120Omm及井深大于400Omm的检查井由设计院另补出详图C其余检查井套用杭州城建设计院97通通用图2. 所有预留管均以做出路面一节管为准3. 路基施工如遇水塘，应先彻底清淤，然后采用塘渣回填，塘渣直径应小于100nrnu并分层碾压密实，达到规定的压实度4. 士路基回弹模量为23MPa5. 加00雨水口连接管的坡度与PA200管一样均为1%参加会审单位及人员单位名称姓名职务单位名称姓名职务XX投资开发公司XXX总工XX建设监理公司××X监理工程师XX投资开发公司XXX工程师XX市政工程有限公司XXX项目经理XX市政工程设计院XXX高工XX市政工程有限公司××X工程师XX市政工程设计院XXX工程师XX市政工程有限公司×XX工程师填表人:施工技术交底记录之i施管表5工程名称XX市XX路XX桥梁工程分部工程上部结构分项工程名称梁板制安交底内容：1.钢筋成型与安装成型前必须按设计要求配制钢筋的级别、钢种、根数、形状、直径等；绑扎成型时，钢丝必须扎紧，不得有滑动、折断、移位等情况；成型后的网片或骨架必须稳定牢固，在安装及浇注混凝土时不得松动或变形；受力钢筋同一截面内、同一根钢筋上只准有一个接头；绑扎或焊接接头与钢筋弯曲处相距不应小于10倍主筋直径，也不宜位于最大弯矩处；钢筋网片和骨架成型允许偏差应符合（CJJ2-90）表7.3.6的规定2.模板模板及支撑不得有松动、跑模或变形等现象；模板必须拼缝严密，不得漏浆，模内必须洁净；凡需起拱的构件模板，其预留拱度应符合规定3.水泥混凝土构件混凝土的原材料、配合比必须符合有关标准、规范的规定，强度必须符合设计要求；强度的检验可做抗压试验；混凝土构件不得有蜂窝、露筋等现象，如有硬伤、掉角等缺陷均应修补完好；其允许偏差应符合（CJJ290）表8.0.5的规定4.水泥混凝土构件（梁、板）安装梁、板安装必须平稳，支点处必须接触严密、稳固；相邻梁或板之间的缝隙必须用细石混凝土或砂浆嵌填密实；伸缩缝必须全部贯通，不得堵塞或变形，活动支座必须按设计要求上油润滑；支座接触必须严密，不得有空隙，位置必须符合设计要求；梁、板安装允许偏差应符合（CJJ290）表9.1.6的规定交底单位接收单位交底人××X接收人××X施工技术交底记录之二施管表5工程名称XX市XX路XX桥梁工程分部工程桥面及附属工程分项工程名称栏杆、灯柱、人行道板交底内容：栏杆、灯柱、人行道板安装必须牢固，线条直顺不歪斜、扭曲；栏板与栏杆接缝处的填缝砂浆必须饱满，伸缩缝必须全部贯通；预制人行道板安装必须平整稳定，不平处要用砂浆填平；水泥混凝土面层要平整，打格线条要顺直、无裂缝，纵横坡度要符合设计要求；栏杆、灯柱、人行道板安装允许偏差应符合(CJJ2-90)表9.4.4的规定交底单位接收单位交底人XXX接收入×××施工技术交底记录之三施管表5工程名称XX市XX路XX桥梁工程分部工程桥面及附属工程分项工程名称桥面铺装层交底内容：桥面与基层必须结合牢固；桥面泄水孔的进水口必须低于桥面，泄水不得流向墩台；桥头排水沟必须畅通，不得冲刷路堤：桥面防水层应符合设计要求；桥面厚度应满足设计要求；桥面铺装层允许偏差应符合(CJJ2-90)表12.2.6的规定交底单位接收单位交底人×××接收人XXX施工技术交底记录之四施管表5工程名称XX市XX路XX桥梁工程分部工程桥面及附属工程分项工程名称变形装置交底内容：构造及宽度必须符合设计规定；伸缩缝面应平整，伸缩性能必须有效；不得有堵塞、渗漏、变形和开裂等现象沉降装置必须垂直，接触面平整；混凝土基础、压顶与挡墙墙身的沉降装置须在同一垂直线上，并使其缝在基桩间隙中通过止水装置缝面应垂直、平整，填充料必须嵌填密实，不得有渗漏、变形和开裂等现象交底单位接收单位交底人XXX接收人XXX施工技术交底记录之五施管表5工程名称XX市XX路XX桥梁工程分部工程桥面及附属工程分项工程名称挡墙工程交底内容：1 .基坑严禁扰动基底土，如发生超挖，严禁用土回填；基底不得受浸泡或受冻；基底淤泥必须清理干净，基坑内旧基础、桩及其他不符合设计要求的杂物必须处理；基坑允许偏差应符合(CJJ2-90)表3.L5的规定2 .基础混凝土基础不得有石子外露、脱皮、裂缝等现象；伸缩缝位置应正确、垂直、贯通；其允许偏差应符合(CJJ3-90)表4.2.2的规定3 .砌体砌体砂浆必须嵌填饱满密实；灰缝整齐均匀，缝宽符合要求，勾缝不得空鼓、脱落；砌体分层砌筑必须错缝，交接处咬扣应紧密；预埋件、泄水孔、反滤层、防水设施等必须符合设计或规范的要求。砌体允许偏差应符合(CJJ290)表5.0.6的规定4 .回填回填时，基坑内无积水；填土经碾压后不得有翻浆、“弹簧”现象；填土中不得含有淤泥、腐殖土、冻土及有机物质；回填土压实度标准应符合(CJJ290)表3.2.3的规定交底单位接收单位交底人XXX接收人XXX工程洽商记录之一施管表6第号年月日工程名称XX市XX路XX桥工程施工单位XX市政工程有限公司洽商事项：1. 1.原设计桥面铺装层是IOCm的混凝土，考虑到桥体的不均匀沉降和行车的平顺性，建议改为7Cm的混凝土加3Cm的细粒式沥青混凝土2. 2.原设计图纸中栏杆是贴面彼的混凝土栏板和不锈钢管组成，从美观出必发建议改为青石栏杆参加单位及人员建设单位设计单位监理单位施工单位同意（公章）李为民（签名）同意（公章）王爱民（签名）同意（公章）赵维民（签名）（公章）张利民（签名）工程名称XX市XX道路工程施工单位XX市政工程有限公司洽商事项：原设计图上所注塘渣当量回弹模量应为：、三渣回弹模量分别为150、500MPa,经查该数据为材料回弹模量，现场塘渣35MPa,三渣100MPa,请该实后予以批复建设单位设计单位监理单位施工单位年月日第号工程洽商记录之二施管表6工程技术类经典参考文献-参考模板参加单位及人员同意（公章）李为民（签名）同意（公章）王爱民（签名）同意（公章）赵维民（签名）（公章）张利民（签名）工程洽商记录之三施管表6第号年月日工程名称XX市XX路XX桥工程施工单位XX市政工程有限公司洽商事项：1 .原总体布置图，A-A中桥桩间尺寸与平剖面图尺寸不相符2 .原总体布置图，B-B中间桩间尺寸与平剖面图尺寸不相符3 .桥墩桩基配筋图中，钢筋长度和破桩部位不明确，请予示明4 .原图16m梁板预拱为ICm,偏小，建议改为2cm5 .16和8m梁板封头混凝土标号不同？要否统一设计院签复如下1 .以平面图为准2 .以剖面图为准3 .5号图桩基顶标高由原图1.Im改为L62m其他作相应修改4 .同意5 .统一为C20工程技术类经典参考文献-参考模板参加单位及人员建设单位设计单位监理单位施工单位同意（公章）李为民（签名）同意（公章）王爱民（签名）同意（公章）赵维民（签名）（公章）张利民（签名）2、质评表2.1质评表3的填写这是工程施工中填得最多的表之一，但仍有不少施工单位填得不对，或填得不够规范。主要工程数量应填写清楚，因为应检点数是按工程量根据标准中规定的频率得出来的。如果检测频率是面积工程量应能反映出面积的数量。外观检查项目按评定标准中相关内容填写。量测项目填写应按标准中的项目名称填，应规范用词。量测项目按标准是与规定值作比较的，在实测栏中应填实测值。而不少施工单位仍填实测偏差值，这是不对的。只有当量测项目在标准中是规定允许偏差值的，在实测栏中才应填实测偏差值。签字各栏均应有相关方签字,交方与接方是同一班组也应签字。工序施工完毕后，应及时填写工序质量评定表。表中内容应填写齐全，签字手续完备规范。2.2质评表2、质评表1的填写市政工程由工序组成部位，部位组成单位工程。其质量的检验与评定一般按工序、部位、单位工程三级进行。但市政工程中除桥梁外,道路工程与排水工程有时不划分部位，所以道路工程与排水工程也可以按工序、单位工程两级进行。也可以按长度将一个单位工程人为地划分成若干个部位。排水工程也有将污水管作为一个部位，雨水管作另一个部位的。具体如何划分应根据工程实际情况来定。工程技术类经典参考文献-参考模板单位工程完成后，由工程项目负责人主持，进行单位工程质量评定，填写质评表1。由工程项目负责人和项目技术负责人签字。加盖公章作为竣工验收的依据之一。工序质量评定表之-质评表3单位工程名称：XX市XX路部位名称：道路工序名称：北快车道土路基桩号位置：0+560-0+800主要工程数量长24Onl,宽13.85m序号外观检查项目质量情况评定意见1CJJ1-903.3.1路床无翻浆、弹簧、起皮、波浪、积水等现象符合CJJl-90标准的相关要求2CJJ1-903.3.2用1215t压路机碾压后，轮迹深度不大于5mm3CJJ1-903.3.3路床允许偏差符合下列规定4序号量测项目规定值或允许偏差（mm）实测值或实测偏差值应检点数合格点数合格率（%）1234567891011121314151中线高程±2025-2-522142615149-2-3121083.32平整度20221119175156714122217121083.33宽度0200120508060130140661004横坡±20且不大于0.3%20-2-6456711212356121191.756789方组交班郑和（签字）方组接班郑和（签字）监理意见签字：钱望平均合格率（%）89.56评定等级合格施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）XX年6月15日工序质量评定表之二主要工程数量长24Onl,宽13.85m,厚度30Cm序号外观检查项目质量情况评定意见1CJJ1-904.2.1表面坚实、平整，嵌缝料无浮于表面或聚集形成一层情况符合CJJ1-90标准的相关要求2CJJ1-904.2.2用12t以上压路机碾压后，轮迹深度不大于5mm3CJJ1-904.2.3碎石基层允许偏差符合下列规定4序号量测项目规定值或允许偏差（Inm）实测值或实测偏差值应检点数合格点数合格率1234567891011121314151厚度±10%358331002平整度15162469114211015412121083.33宽度不小于设计规定13.8613.8013.8713.913.9213.876583.34中线高程±20-6923-42110012156712121083.35横坡±20且不大于±0.3%6-2-46-37-8-211401012121006压实密度2tmj37方组交班郑和（签字）方组接班赵灵（签字）监理意见签字：钱望平均合格率（）90.0评定等级合格质评表3单位工程名称：XX市XX路部位名称：道路工序名称：北侧快车道塘渣桩号位置：0+560-0+800施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）XX年7月7日主要工程数量长320m,宽13.35m,厚30cm序号外观检查项目质量情况评定意见1CJJ1-904.6.2摊铺层无明显粗细颗粒离析现象符合CJJl-90标准的相关要求2CJJ1-904.6.3用12t以上压路机碾压后，轮迹深度不大于5mm,并无浮料、脱皮、松散现象3CJJ1-904.6.4石灰、粉煤灰类混合料基层允许偏差应符合下列规定4序号量测项目规定值或允许偏差（mm）实测值或实测偏差值应检点数合格点数合格率（%）1234567891011121314151平整度105910791215864161381.3117910462厚度±10126102-7-3-2-58787.53宽度不小于设计规定13.3713.3913.3813.4713.3613.4113.42771004中线高程±20-3-8-9-19-21-10-9-12-9-11161487.5-8-326-22-55横坡±20且不大于±0.3%11925-5-25-386161593.84-323-366压实度95%（重型）4方组一交班赵灵（签字）方组接班赵灵（签字）监理意见签字：钱望平均合格率（%）90.0评定等级合格质评表3单位工程名称：XX市XX路部位名称：道路工序名称：北快车道三渣基层桩号位置：0+480-0+800工程技术类经典参考文献-参考模板-若彳一工序质量评定表之三施工项目技术负责人：程如新（签字）施工员：张育（签字）质检员：王五（签字）XX年8月18日工序质量评定表之四A质评表3单位工程名称：XX市XX路部位名称：道路工程工序名称：混凝土面层桩号位置：K0+360-K0+475主要工程数量南北侧宽各12.25m,长115m序号外观检查项目质量情况评定意见1CJJ1-905.1.1模板支立牢固，不倾斜、漏浆符合CJJ1-90标准的相关要求2CJJ1-905.1.2板面边角整齐，无大于0.3mm的裂缝，无石子外露和浮浆、脱皮、印痕、积水等现象3CJJ1-905.1.3伸缩缝垂直，缝内无杂物。伸缩缝全部贯通，传力杆与缝面垂直4CJJl-905.1.4切缝直线段线直，曲线段弯顺，无夹缝，灌缝无漏浆5CJJl-905.1.5水泥混凝土面层允许偏差符合下列规定序号量测项目规定值或允许偏差（u）实测值或实测偏差值应检点数合格点数合格率（%）1234567891011121314151模板直顺度5201331002模板高程+5-2-52331003混凝土抗压强度不低于规定见试验单661004混凝土抗折强度不低于规定见试验单661005厚度+21,-51311-1853661006平整度51630416583.37相邻板高差32301441008宽度-20-14-10-9331009中线高程±206-71-811-216583.3方组交班赵灵（签字）一接方班组一赵灵（签字）监理意见签字：钱望平均合格率（）评定等级施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）XX年11月1日工序质量评定表之四B质评表3单位工程名称：XX市XX路部位名称：道路工程工序名称：混凝土面层桩号位置：K0+360-K0+475主要工程数量南北侧宽各12.25m,长115m序号外观检查项目质量情况评定意见15.1.1模板支立牢固，不倾斜、漏浆符合CJJ1-90标准的相关要求25.1.2板面边角整齐，无大于0.3n的裂缝，无石子外露和浮浆、脱皮、印痕、积水等现象35.1.3伸缩缝垂直，缝内无杂物。伸缩缝全部贯通，传力杆与缝面垂直45.1.4切缝直线段线直，曲线段弯顺，无夹缝，灌缝无漏浆55.1.5水泥混凝土面层允许偏差符合下列规定序号量测项目规定值或允许偏差（mm）实测值或实测偏差值应检点数合格点数合格率（%）12345678910111213141510横坡±10,且不大于±0.3%471-6-75124-6-2614270-6-9-11571052-5-12574-1108-6-107-1159-4-32-8-71-4-511IS4287.511纵缝直顺107524611718787.512横缝直顺1017261106583.313蜂窝麻面V2%1%0.4%00.1%0.7%1.2%2.4%0.9%1.4%0.8%1.1%0.2%121191.7交方班组赵灵（签字）接方班组赵灵（签字）监理意见签字：钱望平均合格率（）93.6评定等级合格工程技术类经典参考文献-参考模板XX年11月1日质评表施工项目技术负责人：程如新（签字）施工员：张青（签字）质检员：王五（签字）工序质量评定表之五A3单位工程名称：XX市XX路部位名称：道路工程工序名称：沥青混凝土面层桩号位置：0+085-0+360快车道主要工程数量面积6200117cm粗粒式+5Cm中粒式+3Cm细粒式序号外观检查项目质量情况评定意见1CJJ1-905.2.1表面平整，坚实，无脱落、掉渣、裂缝、推挤、烂边、粗细料集中等现象符合CJJ1-90标准的相关要求2CJJ1-905.2.2用IOt以上压路机碾压后，无明显轮迹3CJJ1-905.2.3接槎紧密、平顺、烫缝不枯焦4CJJ1-905.2.4面层与路缘石及其他构筑物接顺，无积水现象序号量测项目规定值或允许偏差（mm）实测值或实测偏差值应检点数合格点数合格率（%）1234567891011121314151压实度295%详见试验报告单
