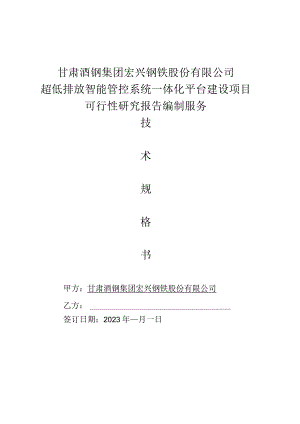

甘肃酒钢集团宏兴钢铁股份有限公司超低排放智能管控系统一体化平台建设项目可行性研究报告编制服务.docx

甘肃酒钢集团宏兴钢铁股份有限公司超低排放智能管控系统一体化平台建设项目可行性研究报告编制服务技术规格书甲方：甘肃酒钢集团宏兴钢铁股份有限公司乙方：签订日期：2023年月一日第1章项目概况与招标范围项目名称：甘肃酒钢集团宏兴钢铁股份有限公司超低排放智能管控系统一体化平台建设项目项目地点：甘肃酒钢集团宏兴钢铁股份有限公司厂区内服务周期：30日历天。招标范围：按关于推进实施钢铁行业超低排放的意见(环大气(2019)35号)中对于钢铁行业超低排放改造中无组织排放要求，对甘肃酒钢集团宏兴钢铁股份有限公司的无组织污染排放源清单进行排查梳理和输出无组织集中管控系统可行性研究报告，找出现阶段企业无组织排放存在的问题、提出对策和解决方案，并形成无组织污染排放源清单报告和宏兴钢铁股份有限公司无组织集中管控系统可行性研究报告，按进度要求提交招标人审查并通过。具体范围详见第四章需求任务书。第2章需求任务书2.1 研究背景和目的目前，宏兴股份公司尚未建设无组织集中管控系统，对无组织的管控主要靠人工巡查，人工对视频监控进行抽查，部分治理设施与生产设施的联动运行等，无法实现对无组织排放的有效管控，缺乏无组织排放状况与治理设施、生产设施运行状况之间的逻辑关联，难以对生产过程中无组织排放管控的有效性进行自证清白。根据超低排放要求，宏兴股份公司需要建设全厂无组织排放集中管控系统，并且对上述评估点位配套有效的监控监测及控制措施，并能够充分反映无组织排放管控效果，达到长期稳定超低排放。2.2 政策依据(1)关于推进实施钢铁行业超低排放的意见(环大气201935号)（2）钢铁企业超低排放改造实施指南（中环协J（3）钢铁企业超低排放评估监测技术指南（922号）（4）重污染天气重点行业应急减排措施制定技术指南（5）重污染天气重点行业移动源应急管理技术指南2.3 设计目标一、无组织污染排放源清单梳理目标（1）全面梳理物料存储、物料输送、生产工艺、卸灰点四类源点类型排放源分布情况；（2）实现“车间、工艺点、治理措施符合性、监测准确性、生产运行合规性”的同步印证；（3）指导宏兴股份公司无组织集中管控系统中监测系统布点和选型建设。二、无组织超低排放目标（1）规划无组织超低排放智能管控系统，确保实现全厂无组织排放源点全覆盖管控及打通生产、监测、治理数据关联关系，实现污染“发现一一处理一一反馈”过程的闭环管理。（2）规划设计全厂无组织监测系统，加强重点区域无组织可见烟尘识别，实现无组织排放源全覆盖，监测设备具备150m范围内任意距离上粉尘污染数值的空间连续监测，展示历史监测数值曲线，确保数据记录保存一年。（3）规划设计重点污染区域视频监控体系，实现对肉眼可见烟尘外逸情况实时监控，并为公司无组织超低排放智能管控系统提供接口。（4）梳理全厂无组织排放源点位处生产、监测、治理数据的采集，将所有数据上传至无组织超低排放智能管控系统，实现同步可视化展示，并进行污染闭环管理，为企业自证清白。（5）梳理采集现有的环境空气监测站及厂区周界环境监测系统数据，集中上传至无组织超低排放智能管控系统，实现同步可视化展示。三、集中管控系统中设计有组织、清洁运输超低排放目标（I）梳理全厂有组织排放CEMS监测数据、环保设施和生产设施运行数据采集，将所有数据一并上传至无组织超低排放智能管控系统，实现三者同一界面查看，为企业自证清白。（2）规划设计厂区内环保车辆GPS定位数据进行集中管理，实时监测车辆工作状态及位置。（3）根据门禁系统情况，将涉及大宗物料进出的出入口门禁系统数据整合后统一接入管控平台，统一展示。2.4 设计范围要求按关于推进实施钢铁行业超低排放的意见（环大气（2019）35号）中对于钢铁行业超低排放改造中无组织排放要求，投标人须对甘肃酒钢集团宏兴钢铁股份有限公司的无组织污染排放源清单进行排查梳理并编制集中管控系统可行性研究报告，找出现阶段企业无组织排放存在的问题、提出对策和解决方案，并形成无组织污染排放源清单报告和集中管控系统可行性研究报告,按进度要求提交招标人审查并通过。无组织污染排放源清单报告须覆盖物料存储、物料输送、生产工艺、卸灰点四类，并覆盖每个无组织污染产尘源“生产-治理-监测”的符合性分析。宏兴钢铁股份有限公司无组织集中管控系统可行性研究报告须至少包括五部分：1、是建立无组织排放监控监测体系；2、建立无组织排放集中管控系统平台；3、建设集中管控系统指挥调度中心和IT软硬件支撑系统；4、全厂超低排放改造相关数据接入和传输体系；5、工程施工和网络规划部分。本可研设计范围：为满足无组织超低排放改造在监测监控方面的要求，建立无组织排放监控监测体系，主要包括内容如下：（1）建立无组织排放源TSP监控监测系统；（2）建立厂区道路与厂界环境空气质量监控监测系统；（3）建立重点区域高清视频监控系统；（4）其他必要的监控监测数据。本可研设计范围:为满足无组织超低排放改造在集中管控系统平台的要求,建立无组织管控治一体化平台，主要包括内容如下:（1）规划有组织污染集中管控平台功能；（2）规划无组织污染集中管控平台功能；（3）规划清洁运输集中管控平台功能；（4）规划领导驾驶舱/指挥调度平台功能；（5）规划移动端巡检管控平台功能；（6）设计手工倾斜摄影/3D建模质量要求；（7）其他预留拓展功能和其他配套并入功能设计。本可研设计范围：为满足无组织超低排放改造在集中管控系统平台的部署和展示需要，建立管控系统指挥调度中心和IT软硬件支撑系统，主要包括内容如下：（1）选址和装修设计及分布规划；（2）集中展示大屏显示系统设计；（3）分布式会议调度系统设计；（4）IT软硬件支撑系统规划设计；（5）网络安全系统规划设计；（6）数据存储备份资源规划设计。2.5 设计原则本项目设计遵循以下总体原则：（1）遵循酒钢集团统一管理规范要求；（2）遵循技术咨询服务先进性、成熟性原则，在已有的成功案例基础上进行咨询规划和可研设计；（3）遵循适应性原则，适应甘肃酒钢集团宏兴钢铁股份有限公司的实际情况、要求设计方案满足环保管理业务需求，对未来的变化、业务发展具有一定的适应性；（4）要求设计方案满足开放性、可扩展性、可靠性、安全性的要求，为以后与其它业务系统的结合预留空间。2.6 具体设计要求2.6.1 设计总体需求通过对甘肃酒钢集团宏兴钢铁股份有限公司现行环保管理业务及污染源监控的调研，结合宏兴股份公司建设无组织管控系统的初步需求及发展思路，总体要求如下：(1)投标人须形成无组织污染排放源清单报告和宏兴股份公司无组织集中管控系统可行性研究报告，要求全覆盖全厂无组织污染排放源点，全面梳理甘肃酒钢集团宏兴钢铁股份有限公司全厂无组织排放源及对应生产、治理、监测设备设施数据关联关系，以满足超低排放对无组织集中控制系统的后续建设要求。(2)投标人系统设计须考虑与未来酒钢集团环保信息化系统对接，提供相关数据支撑并实现业务互动。2.6.1.1 监控监测体系规划需求投标人须建立无组织排放源监控监测系统、厂区无组织排放管控重点区域视频监控系统、全厂环境质量监控系统等，满足污染排放监控监测符合超低排放管控要求，满足企业全面数据管理需求。2.6.1.2 集中管控平台规划需求投标人须明确全厂无组织排放治理管控体系与无组织超低排放智能管控系统的对接方案，满足污染、生产、治理同步运转的超低评估监测要求，确保实现在无组织排放集中管控系统平台中做到企业闭环自证。2.6.2 实施路线概述2.6.2.1 集中管控平台功能宏兴钢铁股份有限公司无组织集中管控平台要求投标人结合污染源清单等先进技术，覆盖全厂全面的排放源清单管理、污染监控、污染监测、治理设备监控、生产状态监控的全过程一体化系统，实现无组织排放全过程管控，治理过程可追溯可核查，同时可满足未来有组织排放、门禁系统及清洁运输等其他系统数据统一接入升级。2.6.2.2 监控监测体系建立投标人须按照政策要求建立完善的监测监控体系,通过监测监控体系实现:（1）对各污染环节的污染状况进行监测，采集数字、影像信息，并传输给集中管控系统；（2）根据集中管控系统给出的智能化治理指令，指导治理设备精准治理;（3）对治理效果进行反馈，供集中管控系统进行效果评估和展示。2.6.2.3 相关数据采集投标人集中管控平台功能规划须覆盖包括：计量系统、DCS系统、MES系统、ERP系统、门禁系统、车辆运输系统、CEMS系统等外部数据对接和梳理，并提供对接和传输方案。2.6.3 监测监控体系要求2.6.3.1 基本要求监测、监控系统须包括：厂区空气质量监测微站、产尘点粉尘监测、重点污染区域视频监控，VOCS监测仪（如有）等。物料储存大棚、烧结、球团、高炉、石灰、钢渣处理等车间区域、厂内道路路口、长度超过200米的道路中部设置空气质量监测微站（监测因子至少包括颗粒物等）。生产工艺和物料输送环节主要产尘点密闭罩、收尘罩等无组织排放控制设施周边设置总悬浮颗粒物（TSP）浓度监测设备。料场出入口、焦炉炉体、烧结环冷区域、高炉矿槽和炉顶区域、炼钢车间顶部等易产尘点，应安装高清视频监控设施。2.6.3.2 部署原则一、产尘源TSP监测站点部署原则参考钢铁企业超低排放改造技术指南中提出，含水率小于6%的物料转运、混合、破碎、筛分，及烧结机尾、球团焙烧设备、高炉矿槽、高炉出铁场、混铁炉、铁水预处理、精炼炉、石灰窑等主要产尘点，可在收尘罩或抑尘设施上方设置TSP浓度监测仪，不得有外部风力影响。二、空气质量微站的部署须结合宏兴钢铁所处地理环境，综合判断重点污染区域的主要污染区域，考虑覆盖厂区边界、重点污染源、周边敏感点、厂区道路等区域，须进行系统化设计，部署全厂空气质量监测微站，并统一在无组织超低排放集中管控平台中管理，并具备实时调阅、存储、查询能力，确保监测数据能够存储一年以上；确保监测点位数据能够在统一界面中对比展示；确保监测数据能够集中展示并进行数据管理及统计分析。三、高清视频监控系统布设方案须确保重点污染区域实现全面覆盖，高清视频监控数据进行集中接入，并统一汇总至超低排放集中管控平台中，进行统一查询、实时调阅、存储、查询、回放；确保重点污染区域视频监控具有六个月存储记录，并能够随时调阅至少六个月内任意时段数据进行查看；开发相应的系统界面进行展示，并与重点污染区域相关联。投标人须提供详细布点方案、设备选型、安装方式、监测因子等。2.6.3.3 自动化要求一、设计原则根据招标人要求并结合国内外同行业自动化仪表控制技术的发展水平，在保证自动化技术装备水平达到当今国内外同类型工艺系统的先进水平的前提下，自动化仪表设计遵从以下设计原则：（1）采用先进，可靠，实用的技术和设备；（2）在不降低总体装备水平及质量保证的前提下，尽量采用国内设备，材料；（3）在保证先进生产操作的基础上，仪表检测的设置应尽量做到简单，实用，有效，不盲目追求多而全，方便使用和维护;（4）仪表设计与选型应考虑安全及环保要求，并符合国家的有关规定；（5）仪表设备选型尽可能一致，以利维护和兼容。三、仪表选型仪表设计与选型应考虑安全及环保要求，并符合国家的有关规定，仪表设备选型尽可能一致，以利维护和兼容。四、动力消耗仪表供电由电力专业提供。五、网络为满足酒泉钢铁各车间的生产管理、通信联络、安全防范的需要，本着技术先进、合理、实用性强的原则，确保各监测设备及平台设备有效运行，构筑4G无线通讯技术、安防技术和网络技术为一体的综合系统。在此系统上可实现生产、治理、监测设备的数据传输、数据记录、数据管理、数据分析等功能。基础网络为：内网千兆带宽；外网百兆带宽。内网用于无组织管控治平台与厂内各系统的数据传输，外网用于无组织管控治平台与公有云的数据传输。数据采集中就近主干网接入点接入，终端可采用分散网络汇聚后接入主干网络节点；部分数据采集选用5G传输的。六、接地仪表设备及盘、箱、柜均应按GB50891最新版的规范要求进行可靠接地,一般仪表系统接地电阻4。；本安仪表系统接地电阻W1Q；计算机系统接地采用单独接地系统，接地电阻需满足计算机系统制造商的接地要求。2.6.4 集中管控平台要求2.6.4.1 基本要求投标人须结合关于推进实施钢铁行业超低排放的意见、重污染天气重点行业应急减排措施制定技术指南（2020年修订版）、钢铁企业超低排放评估监测技术指南、钢铁行业排污许可证申请与核发技术规范等相关文件，现场调研全厂生产设施、治理设施、监测监控设施现状等为依据设计宏兴钢铁超低排放集中管控平台。投标人规划平台建设应符合政策要求并适度超前，统筹规划细致设计、技术成熟系统功能稳定可靠。平台须完成宏兴钢铁超低排放改造验收和创A范围内的全厂生产设施、治理设施、监测监控设施及相关联数据库的数据采集、数据存储、数据分析、数据可视化及应用功能的展示。系统应用应结合大屏、PC端及APP等技术手段，实现对全厂环保的智能化管控。平台须具有1年以上数据的存储能力和DCS数据保存5年的存储能力。新建视频监控平台，保证无组织集中管控系统视频数据保存6个月。平台建成后，满足全厂环保集中管控政策要求，系统自动采集生产设施、治理设施、监测监控设施数据。实现对全厂无组织视频摄像头的统一监控。做到治理设施与生产设施的联动运行的监控,实现对全厂无组织排放的有效监管。建立全厂污染源排污状况与治理设施、生产设施运行状况之间的逻辑关联，做到对生产过程中污染源排放管控的有效性进行自证清白。功能需求方面既满足超低排放等政策，又兼顾企业日常管理的需要。2.6.4.2 功能要求须从环保政策要求的方面考虑，拟建的集中管控平台至少包含有组织污染集中管控平台、无组织污染集中管控平台、清洁运输集中管控平台、领导驾驶舱/指挥调度平台、移动端巡检管控平台、手工倾斜摄影/3D建模展示、其他预留拓展功能和其他配套并入功能等七大功能模块。系统须使用本地新建服务器资源部署，用户端应支持PC、移动端等设备；根据管理需要，可以分类设置用户权限，实现信息查询、浏览、操作等业务，同时支持后期功能扩展。具体功能包括但不限于以下功能（投标人须提供二级功能真实平台界面或原型界面截图示意图）：序号一级功能二级功能功能描述1综合看板模块三维建模实景图综合看板以可视化图表形式对全厂有组织、无组织、清洁运输运营执行情况进行整体展示，满足验收指标展示要求。查看全厂站点实时数据，并能定制化展示车间无组织污染排放排名、有组织2空气质量表盘3报警信息汇总排放达标率总览、清洁运输达标率、源清单动态展示、超低排放改造进度、集团概况、调度、治理工作执行情况。采用无人机倾斜摄影与三维建模技术形成数字三维实景图，真实展示包括厂房、道路等工厂全貌。显示空气质量指数、首要污染物及当地空气质量综合指数。集中显示所有报警信息，并分类为无组织排放浓度超标报警点位数、有组织排放浓度超标报警点位数、工况设备报警点位数、清洁运输设备报警点位数、设备离线报警点位数。集中显示所有设备点位，包括：排放设备、治理设备、有组织排放监测设备、无组织排放监测设备、运输车辆。实时显示关键区域视频，显示区域数量可配。显示24小时内厂区污染物浓度曲线，污染物浓度类型可配。点击链接后可弹出弹窗介绍集团公司状况。4设备信息汇总5视频区6厂区趋势变化7治理设施执行情况8滚动空气质量预报9公司宣传链接10GIS应用设施显示GlS地图选择展示不同站点、元素，站点包括国控点、省控点、空气质量站、TSP监测站、VOC监测站、有组织排口，元素包括车辆、风场等的具体位置和实时数据及热区影响程度，可选择不同地图，包括3D、卫星、常规展示。点击具体站点可展示站点相信信息，包括站点名称、类型、实时监测数据、负责人员姓名及联系方式、排放数据变化趋势，实时及历史报警信息详情。显示具体治理设施、排放设施、运输车辆实时位置及状态。显示具体有组织排放监测设备、无组织排放监测设备、环境空气监测设备，包括外部空气质量站具体位置及状态并可选择监测因子。点选任一监测设备及选择监测因子后，可显示其24小时数据曲线，并显示其关联的排放设施或治理设施，展11监测设备显示12报警闪烁13图层筛选14污染热力图示联动状态。具体显示视频监测设施具体位置及状态。可使用卫星图层或地图图层。15有组织排放实时数据可查看当前各有组织在线监测设备实时数据；可查看有组织排放设施及治理设施工况在线监测实时数据。16历史数据可查看各有组织在线监测设备历史数据；可查看有组织排放设施及治理设施工况在线监测历史数据；可对历史数据进行审核，支持自动审核与手动审核两种审核机制并可进行剔除或补遗，并支持手工录入凭证。17统计分析趋势查询各有组织监测点位指定时间段的趋势曲线，并能够对多个不同点位进行比对。18可对各有组织监测点位进行指定时间段的排名，顺序从优到差/从差到优可选。19可对各有组织监测点位的监测浓度与排放限值进行比较，并能够实现指定时间段内的达标统计。20可根据初始设定的排口面积与在线监测数据计算各车间、排口各污染因子在指定时间段内的排放总量。21可自动生成全厂各有组织排口的日、周、月、季度、年排放报表，统计信息应包括运行时间、平均排放浓度、排放总量等。22报警管理显示各排口污染因子的报警信息，包括预警信息及超标报警信息，并能够触发任务管理功能。23工况管理显示各污染排放设置及治理设施工况状态。展示有组织生产、治理设施设备运行状态及实时数据，包括电压、电流、设备组态图。24视频管理实时显示各视频点位视频画面，支持多屏展示，可远程实时调节摄像头，可实现自动或手动抓拍，录制及上传功能。可展示不同时段监控视频，支持倍速播放。25无组织排放实时数据可查看当前各无组织在线监测设备实时数据；可查看无组织排放设施及治理设施工况在线监测实时数据。26历史数据可查看各有组织在线监测设备历史数据；可查看有组织排放设施及治理设施工况在线监测历史数据；可对历史数据进行审核，支持自动审核与手动审核两种审核机制并可进行剔除或补遗，并支持手工录入凭证。27统计分析趋势查询各无组织监测点位指定时间段的趋势曲线，并能够对多个不同点位进行比对。28可对各车间及无组织监测点位进行指定时间段的排名，顺序从优到差/从差到优可选。29可对各无组织监测点位的监测浓度与排放限值进行比较，并能够实现指定时间段内的达标统计。31可自动生成全厂各无组织排放点位的日、周、月、季度、年排放报表，统计信息应包括运行时间、平均排放浓度、排放总量等。32报警管理显示各无组织排放污染因子的报警信息，包括预警信息及超标报警信息，并能够触发任务管理功能。统计各车间在指定时间内的不同类型报警数量。33工况管理显示各污染排放设置及治理设施工况状态。展示无组织生产、治理设施设备运行状态及实时数据，包括电压、电流、设备组态图。34视频管理实时显示各视频点位视频画面，支持多屏展示，可远程实时调节摄像头，可实现自动或手动抓拍，录制及上传功能。可展示不同时段监控视频，支持倍速播放。35联动管理能够对无组织监测设备和如雾炮/喷淋等治理设施进行关联性设置，实现无组织监测设备与治理设施的自动联动，超过限值，将在一定时间内启动设备进行作业，数据恢复到限值内，停止作业。展示颗粒物监测仪与除尘设备间联动作业记录。关联视频设备，区域内识别到目标，启动除尘设备进行作业。36清洁运输车辆管理显示具体货车点位，包括货车基本信息、运输货量及违规报警详情。37统计分析展示各类型运输情况及清洁运输占比、不同排放标准货车占比、货车违规排名.按照违规类型、违规车辆、将违规信息进行分类统计。38报警管理可查看报警详情、包括报警类型、报警次数、报警时间等。39运输台账可添加并显示厂区运输货物具体信息，包括车辆信息，货物类型、运输路程、货物数量、添加日期等信息。40视频监控接入门禁系统，监控并记录进出厂运输车辆的完整车牌号、车辆出入过程。41任务管理任务下发通过报警触发任务，或通过计划人工下发各类任务，包括污染治理、定期巡查、故障修复等。可选择车辆类型、具体车辆或具体调度人员进行现场处理作业。42任务执行追踪调度实时进展，实现污染治理任务执行过程记录，可上传任务处理信息及文件。43任务审核实现污染治理任务审批，通过并关闭存档任务或拒绝通过重新启动任务执行流程。44任务浏览查看污染治理任务，调度、治理工作执行情况。45日志管理数据审核及补录记录数据审核及补录点位、日期、补录内容及原因。对上传的凭证附件做管理，可以查询指定时间段内的数据审核及补录记录。46基础信息一源一档能够录入并保存污染源信息，包括污染源所属车间、具体位置、有组织或无组织排放类型、排放污染物种类、排口面积，是否改造、改造进度。污染源分类汇总统计，包括不同车间污染源数量、不同污染源类型数量，整体改造进度等。建立企业超低排放改造源清单管理台账覆盖厂区所有排放源清单数据，每一处排放源可与其对应的监控监测和治理设备关联索引，点击具体产尘源可以看到附近监测数据和运行数据。展示料棚内实时作业情况，着重展示颗粒物监测仪、监控视频与除尘设备间联动作业情况。展示料棚信息，设备信息，联动统计、联动记录、报警记录。47因子管理支持添加编辑因子名称、因子单位、因子协议代码，是否显示因子。48设备及车辆管理支持设备及车辆添加、删除、导出。可添加所有设备及车辆类型、名称、所属车间、负责人姓名及联系方式、车牌号、车主信息、排放标准等信息。治理设施与排放设施设置关联关系。监测设施与治理设施或排放设施设置关联关系。可添加并设置设备工况组态图。49达标管理设置可设置各项达标指标与设备进行关联。50报警值设置支持实时预警、小时预警、日预警限值设置。51区域管理设置车间及车间下属设备。52用户与角色管理支持添加删除用户及角色，用户与角色相关联，可为角色配置不同模块权限，实现不同用户不同权限登录。53移动端小程序应配备手机移动端小程序。265数据接入和传输要求2.6.5.1 有组织监测监控设施接入要求依据意见（环大气（2019）35号文）、通知（环办大气函（2019）922号）、钢铁企业超低排放改造技术指南（中环协（2020）4号）、重污染天气重点行业应急减排措施制定技术指南（环办便函（2021）439号）等文件要求。烧结机机头、烧结机机尾、球团焙烧、焦炉烟囱、装煤地面站、推焦地面站、干熄焦地面站、高炉矿槽、高炉出铁场、铁水预处理、转炉二次烟气、电炉烟气、石灰窑、白云石窑、燃用发生炉煤气的轧钢热处理炉、自备电厂等排气筒均需安装烟气排放连续监测系统（CEMS）,相关废气治理设施配套分布式控制系统（DCS）,记录企业环保设施运行及相关生产过程主要参数，自动监控等数据至少要保存一年以上，DCS相关数据至少要保存五年以上，视频监控数据至少要保存6个月以上。全厂CEMS数据接入要求:全厂CEMS的监测数据通过须汇总至集中管控平台部署服务器，以集中读取各CEMS设备运行数据。有组织DCS/PLC接入要求：对有组织排放进行集中监管，需要采集有组织污染源对应环保设施运行及相关生产过程主要参数。以各车间存储的数据作为数据源，将与各集控中心数据服务器建立数据传输接口获取集中管控平台所需的有组织生产设施、治理设施数据信息。集中管控平台作为信息化平台通过防火墙与各集控中心数据平台进行信息交换，降低系统安全风险。根据国家生态环境部办公厅，环办便函2021439号关于进一步规范重污染天气应急减排措施函的文件要求，钢铁行业生产设施和治污设施DCS运行参数采集范围如下：（投标人采集数据包括但不限于以下数据）表钢铁行业生产设施DCS关键参数表（含自备电厂）序号工序参数1烧结机中控：风机电流、风门开度、烧结机机速、烧结矿产量；配料室：所有皮带秤作业数据（作业时间及配料量）2竖炉、链篦机回转窑中控：主抽风机电流、梭车布料器下料量、摆头皮带运行信号3高炉高炉中控：顶压、风压、富氧量、动力鼓风机风量、矿焦槽所有称量漏斗作业数据（作业时间、装料量）、出铁时间、出铁量；热风炉中控：热风炉鼓风量、鼓风含氧量、煤气使用量4转炉转炉中控：氧枪高度、流量、加料时间、加铁水量、加废钢量、出钢量、出渣量5石灰窑燃气消耗量、石灰窑温度曲线6自备电厂主蒸汽流量、燃料瞬时流量、多燃料的分别计量、锅炉累计运行小时数表钢铁行业治理设施运行关键参数表（含自备电厂）序号工序参数1脱硫脱硫剂使用量、脱硫机仓料（液）位（与CEMS时间同步）2脱硝脱硝剂（还原剂或氧化剂）使用量、脱硝剂仓料（液）位、反应器入口烟气温度（SCR工艺）3除尘器风量、风机电流、清灰周期、颗粒物浓度2.6.5.2 无组织监测监控设施接入要求依据意见（环大气（2019）35号文）、通知（环办大气函（2019）922号）、钢铁企业超低排放改造技术指南（中环协（2020）4号）、重污染天气重点行业应急减排措施制定技术指南（环办大气函（2020）340号）等文件要求。1 .投标人须全面排查全厂物料储存、物料输送以及生产工艺过程无组织排放源，列出全厂无组织排放源清单及控制措施基本情况表，包括生产工序、生产车间名称、无组织排放源名称、治理设施配置情况、与意见规定要求符合性对照，以及无组织排放相关监测设备和视频监控设施类型、安装位置等信息。2 .投标人须全面排查生产工艺和物料输送环节主要产尘点密闭罩、收尘罩等无组织排放控制设施周边设置总悬浮颗粒物（TSP）浓度监测设备；物料储存大棚、烧结、球团、高炉、石灰、钢渣处理等车间区域、厂内道路路口、长度超过200米的道路中部空气质量监测微站。3 .投标人须全面排查料场出入口、焦炉炉体、烧结环冷区域、高炉矿槽和炉顶区域、炼钢车间顶部等易产尘点，应安装高清视频监控设施。无组织排放监测监控工作的完成程度直接关系到企业超低排放改造是否符合要求，是否能够顺利通过超低排放改造的验收。TSP,微站、国标站等监测设施数据接入：采用4G和5G物联网卡相结合的无线传输方式将实时监测数据上传至集中管控系统。原则上采取取电制，应在可研设计阶段确定各TSP点位取电点位置，取电点需提供220VAC电源。取电动力电缆需外加装镀锌套管，并加装TSP监测设施配电箱。视频监控设施数据接入：视频监控设备要求通过光纤网络和以太网交换机等网络设备，须建立独立的视频专网，与新建的视频存储服务器进行有线通讯连接。通过光纤及双绞线等网络介质和网络设备实现将视频监控数据上传至新建的视频存储服务器。原则上采取取电制，应在可研设计阶段确定各视频监控摄像头点位取电点位置，取电点需提供220VAC电源。取电动力电缆要外加装镀锌套管。2.6.5.3清洁运输数据接入要求依据意见（环大气（2019）35号文）、通知（环办大气函（2019）922号）、钢铁企业超低排放改造技术指南（中环协2020）4号）、重污染天气重点行业应急减排措施制定技术指南（环办大气函（2020）340号）等文件要求。1 .进出钢铁企业的铁精矿、煤炭、焦炭等大宗物料和产品采用铁路、水路、管道或管状带式输送机等清洁方式运输比例不低于80%；达不到的，汽车运输部分应全部采用新能源汽车或达到国六排放标准的汽车（2021年底前可采用国五排放标准的汽车）。2 .建立进出厂大宗物料和产品运输基础台账，其中，铁路运输应有磅单记录台账，水路运输应有水尺记录台账，管状带式输送运输应有皮带秤记录台账,管道输送应有磅单记录台账或皮带秤记录台账。企业门禁和视频监控系统应监控并记录进出厂运输车辆的完整车牌号、车辆排放阶段。厂内运输车辆和非道路移动机械应完成编码登记。鼓励厂内非道路移动机械采用新能源或达到国三排放标准。一、计量系统数据接入要求投标人须排查计量系统，需要按照超低排放要求提出升级改造意见并开放与集中管控平台之间的数据接口。集中管控平台须将计量系统汽车运输的运输数据接入进来，以便集中管控平台建立大宗物料和产品运输电子台账，计算全厂清洁物流运输比例。二、门禁数据接入要求根据政策文件要求，门禁系统能够通过卡口相机自动识别车牌号码，判断该车辆的排放标准，对于不符合排放标准的车辆不允许进入厂内。对于首次进厂车辆，应登记备案后纳入电子台账。此外，文件要求对进出厂运输车辆、厂内运输车辆及厂内非道路移动机械建立电子台账。投标人应按照上述要求对门禁系统进行升级改造设计（含在本项目范围内），考虑增加车辆排放阶段录入及识别功能，要求开放与智慧环保系统之间的数据接口，并将门禁系统进出厂数据推送到集中管控平台，保证只有符合排放标准的车辆才能进入厂区，从而保证清洁运输的比例。表进出厂运输车辆电子台账信息表序号数据项名称数撷类型描述1Hl入U编号字符见6.2.12道闸编号字符见6.2.13进出厂状态字符进厂，出厂4进场时间/H，厂时间时间ltYYYYMMDDhh24miss5进场照乂7出）照片照片6车辆类制,字符参照GA24.47乍牌颜色字符O-IK牌、I-黄牌、2-门牌、3-黑牌、4-新解源绿牌、5-共他、6-新能源绿黄牌8车牌号字符（10）9注册IJ期日期格式1YYYYMMDD10车辆识别代码'VIN）字符（17）Il发动机号码字符（32）12燃料类型字符参照GA24.913州放原准字符1）。-国0;I-Wh2-ffiIh3-ffiIIh4-国IV；5.国Vt6-国VI：D-Ill动14使用性Afi字符照GA24.315随乍清华,照片16行驶证2照片17运输诔物名称字符（32）18运输量数值单.位，吨19午队名称（口有、个人或运输公司苕业执照名称）字符100）注1当年精类型为客车时仅记录第1项至第8项：注2:Mi车清单与行驶证电广档上传兵中之一,要求照片各项信息清晰可见.表非道路移动机械电子台账信息表序号数据项名称数据类型描述1环保登记编码字符（32）指在非道路移动机械监管平台编码登记的编码2生产日期日期格式：YYYYMMDD3车牌号字符（10）可选项，若已在公安交管上牌请填写4排放标准字符（1）0国0：l-sI:2-国11：3-国III：4国IV：5-国V：6国VI；D-电动：XTlF放标准未知5燃料类笈字符参照GA24.96机械种类字符I-装载机:2-叉车：3-泵车：4清扫车：，其他.7机械环保代码/产品识别码（PIN）字符（64）8整车（机）铭牌照片9发动机铭牌照片10机械环保标签照片自2017年7月1日起生产的机械必填Jl所属人（下位）字符自行/租赁（写明租赁公司名称）12入厂日期日期格式：YYYYMMDD13出厂日期日期格式：YYYYMMDD表厂内运输车辆电子台账信息表序号数据项名称数据类型描述1环保登记编码字符（32）指在非道路移动机械监管平台编码登记的编码2车辆识别代码（VlN）字符（17）3生产日期日期格式：YYYYMMDD4车牌号字符（10）可选项，若已在公安交管上牌造填写5注册日期日期可选项，若已在公安交管上牌请填写6发动机号码字符（32）7燃料类型字符参照GA24.98排成标4字符（1）O-国0：I-国I：2-国II：3-国III：冬国IV：5-国V：6-国VI：D-电动9fifi车清平I照片10行驶证,照片11车辆所有人（单位）字符自有/租赁（写明租赁公司名称）)2入厂日期日期格式：YYYYMMDD13出厂日期日期格式：YYYYMMDD注1：随车清单与行驶证电子档上传式中之一，要求照片各项信息清晰可见C2.6.6指挥调度中心要求2.6.6.1集中展示大屏显示系统集中展示大屏显示系统及配套设施的设计要求采用LED显示屏为显示主体，应支持多种视频信号接入，可接受多系统共投，有视频矩阵切换、大屏随意拼控（具有画面分割功能）、音视频编解码、网络实时预览等功能。智慧环保管控系统大屏幕界面展示风格将与智慧管控中心其他智慧管控系统的界面展示风格保持一致。为了实现展示效果，除大屏幕展示外，还可通过台式电脑展示智慧环保系统相关功能的方式进行超低排放验收和绩效评级工作。在智慧环保主屏幕中，将以智慧环保地图展示环保设备相关数据信息，地图要求清晰、美观、符合全厂整体建设情况。266.2分布式会议调度系统（1）保证全场有较高的语言清晰度，并能长时间提供足够的声压。（2）全场各个位置无明显回音、颤动回声和声聚焦等音质缺陷。（3）扬声器声音覆盖服务区内，声音与频响覆盖均匀。（4）扩声系统的使用功能满足会议等要求。（5）扩声系统在正常运行时，各项指标均能达到国家行业标准中语言与音乐兼用的一级指标。（6）设计多种系统保护措施，保证音响系统长期处于稳定可靠的工作状态和在意外情况下有效迅速保护音箱和音响系统的设备不受破坏。（7）所有会场设备均可通过中控系统进行集中管理以达到高度智能化管理。2.6.6.3 IT软硬件支撑系统集中管控系统硬件等设备放置及集中管控系统对公网的数据接口利用机房的部分空间和功能。服务器、操作系统等相关硬软件设备的具体配置须符合集中管控平台建设部署需要。操作台的数量设置应符合操作员站摆放需求。2.6.6.4 数据存储备份资源集中管控系统的视频存储采用集中存储的方式，视频服务器、视频分析服务器及视频存储服务器拟放置在中心机房。环保视频存储服务器应对外开放数据接口，以方便智慧管控视频管理平台读取智慧环保管控系统视频信息数据，存储时间按6个月考虑设计。2.6.7电气传动要求2.6.7.1 设计依据、执行标准供配电系统设计规范（GB50052-2009）
