第4节变阻器.ppt

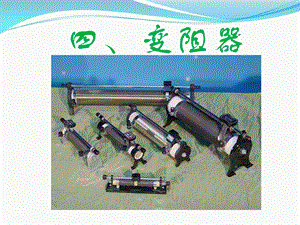

四、变阻器,电阻,定义：,符号：,实际情况中还需要电阻的大小能变化,表示导体对电流阻碍作用的大小,回顾：,方法有改变导体的、和。而最方便的是改变。,思考：用什么办法可以改变导体的电阻？哪种方法最简单？,材料长度粗细温度,导体的长度,实验总结,当铅笔芯连入电路中的长度变长时，电路中电流，灯泡亮度。,变小,改变连入电路中的，可以改变接入电路中的电阻,从而可以改变电路中的。,启示：,电阻线的长度,电流,当铅笔芯连入电路中的长度变短时，电路中电流，灯泡亮度。,变大,变亮,变暗,（滑动变阻器就是跟据这样的原理制成的,2、滑动变阻器的构造,A、B、C、D为接线柱,1.实物及名称,剖析构造,由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。,2、结构示意图,3、电路符号,P,观察滑动变阻器,P,4、原理：,改变接入电路中的电阻线的长度，从而改变接入电路中的电阻,四、铭牌上标有什么？其含义是什么？“50 1.5A”是什么意思？,50 1.5A,变阻器的最大阻值是50，允许通过的最大电流是1.5A。(否则会烧坏变阻器),五、滑动变阻器使用注意事项,使用注意事项：,1、在闭合开关之前，应将滑片置于阻值最大端。（目的是保护电路）,2、不能超过允许通过的最大电流（否则烧坏滑动变阻器）,C,D,A,B,P,连接方法,探索:有效,C,D,A,B,P,连接方法,C,D,A,B,P,2,连接方法,C,D,A,B,P,2,连接方法,出电流,C,D,A,B,P,3,连接方法,C,D,A,B,3,P,连接方法,出电流,进电流,C,D,A,B,P,4,连接方法,进电流,出电流,C,D,A,B,4,P,连接方法,进电流,出电流,C,D,A,B,P,5,连接方法,C,D,A,B,P,5,不能改变电阻的大小,连接方法,进电流,出电流,C,D,A,B,P,6,没有电阻连入电路,连接方法,P,P,P,P,(1),(6),(5),(4),(3),(2),连接方法:选择电阻线的一端和金属杆的一端，即“一上一下”接线柱,P,P,P,P,(1),(4),(3),(2),P,P,P,P,(1),(4),(3),(2),电路符号,实验：用滑动变阻器改变电流,1、如图，若将导线接在滑动变阻器B和C两个接线柱上，当滑动触头P向右滑动时，变阻器的阻值将如何变化？若接在和两个接线柱上，阻值为最大且始终保持不变。,AB,2如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变，电流表的示数变，滑动触头P应向移动。,大,小,右,3、根据电路图将图各元件用导线连接起来。开关合上前，滑动变阻器的滑动触头应滑在什么位置?为什么?,电位器,其它变阻器,电阻箱,读数方法：,指针所指数值乘以倍数后相加,特点：是能够准确表示连入电路的电阻值，但不能连续改变,电阻箱,联系：都能改变连入电路的电阻值；区别：滑动变阻器能够逐渐地改变连入电路中的电阻，但不能准确读出连入电路的电阻值；电阻箱恰好相反。,电阻箱与滑动变阻器的区别和联系.,生活中的应用,你学到了什么,一、滑动变阻器1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。2、构造：3、结构示意图：4、元件符号5、连接方法：（1）串联接入电路；（2）连接“一上一下”两个接线柱。6、注意事项：（1）在闭合开关之前，应将滑片置于阻值最大端。（2）不能超过滑动变阻器允许通过的最大电流,2、将滑动变阻器金属棒上两个接线柱连入电路，移动滑动变阻器的滑片，电流表示数变化情况是,说明的问题是.将线圈上两个接线柱连入电路,移动滑动变阻器滑片，电流表的示数变化情况是,说明的问题是.,1、滑动变阻器是通过改变接入电路中的 来改变电阻的器件。,电阻线的长度,不变,电阻不变（为零）,不变,电阻不变(为最大),课堂随练,3、下列说法正确的是（）A.滑动变阻器比电阻箱更好B.两个粗细不同的铜导线，细的电阻更大一些C.电阻箱能够逐渐地改变连入电路的电阻D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大,D,4、一个滑动变阻器铭牌上标有“20 1A”的字样，它的意思是指变阻器的（）（A）电阻最小值是20，允许通过的最大电流是1A（B）电阻最小值是20，允许通过的最小电流是1A（C）电阻最大值是20，允许通过的最小电流是1A（D）电阻变化范围是0-20，允许通过的最大电流是1A,D,5、如下图所示，当滑动变阻器的滑片P向右滑动时，连入电路的阻值将（）A.逐渐变大 B.逐渐变小C.保持不变 D.无法判断,A,6、如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是（）（A）C和D（B）B和D（C）A和C（D）B和A,C,7、如图示变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（）,D,（A）甲和乙（B）丙和丁（C）甲和丙（D）甲和丁,8、下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P 滑动，电流表示数，灯泡变亮。,向右,变大,
