第5讲办公建筑室内设计.ppt

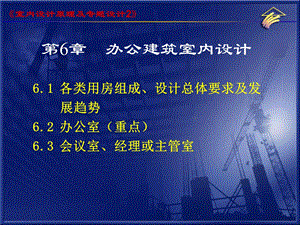

第6章 办公建筑室内设计,室内设计原理及专题设计2,6.1 各类用房组成、设计总体要求及发 展趋势6.2 办公室（重点）6.3 会议室、经理或主管室,一、各类用房组成 办公空间的各类功能空间，通常由主要办公空间；公共接待空间；配套服务空间；附属设施空间等构成。,6.1 各类用房组成、设计总体要求,1主要办公空间：是办公空间设计的核心内容。一般有小型办公空间、中型办公空间和大型办公空间三种。(1)小型办公空间：其私密性和独立性较好。一般面积在40m2以内。适应专业管理型的办公需求。,(2)中型办公空间：其对外联系较方便，内部联系也较紧密，一般面积在40150m2以内。适应于组团型的办公方式。,(3)大型办公空间：其内部空间既有一定的独立性又有较为密切的联系，各部分的分区相对较为灵活自由。适应于各个组团共同作业的办公方式。,2公共接待空间 主要指用于办公楼内进行聚会、展示、接待、会议等活动需求的空间。一般有小、中、大接待室；小、中、大会客室；大、中、小会议室；各类大小不同的展示厅、资料阅览室、多功能厅和报告厅等。,3交通联系空间：主要指用于楼内交通联系的空间，一般有水平交通联系空间及垂直交通联系空间两种：(1)水平交通联系空间主要指门厅、大堂、走廊、电梯厅等空间。(2)垂直交通联系空间主要指电梯、楼梯、自动梯等。,4配套服务空间：主要为主要办公空间提供信息、资料的收集、整理存放需求的空间以及为员工提供生活、卫生服务和后勤管理的空间。通常有资料室、档案室、文印室、电脑机房、晒图房、员工餐厅、开水以及卫生间和后勤、管理办公室等。,5附属设施空间：主要指保证办公大楼正常运行的附属空间。通常为变配电室、中央控制室、水泵房、空调机房、电梯机房、电话交换房、锅炉房等。,二、设计总体要求 对办公建筑室内设计各类用房的布局、面积比、综合功能的布局以及安全疏散等方面总的要求分别如下：1室内办公、公共、服务及附属设施等各类用房之间的面积分配比例，房间的大小及数量，均应根据办公楼的使用性质、建筑规模和相应标准来确定。大楼的核心面积（楼梯、电梯、垂直交通厅以及附属设施用房）加走道面积，通常占标准层面积的23-25%。,国家关于办公楼的常用定额,2.技术条件 关于防火分区的一般要求：高层一类建筑，每层每个防火分区最大允许1000m2，设有自动灭火设备的防火分区的防火分区面积可增加一倍。从安全疏散和有利于通行的角度考虑，接待、会客以及会议室和多功能厅等人员较为集中的房间应布置在出入口附近.,标准层内房间门至最近的外部出口或楼梯间的最大距离：位于两个安全出口之间的房间为40m；位于袋形走道两侧或尽端的房间为20m。另外走道过长时宜设采光口，单侧设房间的走道净宽应大于1.3m；双侧设房间时走道宽应大于1.6m，走道净高不得低于2.1m。,3.环境气候要求 现代办公空间均为高层，很少能全部依靠天然采光，合理的天然采光是提高空间环境质量的重要手段。通常单面采光的办公室的进深不大于12m；面对面双面采光的办公室两面的窗间距不大于24m。,有关办公空间采光系数的要求,注：窗地比为该房间直接采光侧窗洞门面积与该房内同地面面积之比。,4.办公空间标准层空间室内的组合：核心部对空间组合的影响：一般核心部在标准层平面中的位置分为中央型、偏心型、分设型、外围型等。,中央型即核心部位于标准层中心。主要特点是交通组织联系极为便捷，主要办公空间均能享受到自然光线，空间组合及办公空间布置灵活，便于各种需求的分隔。但存在交通面积过大，办公空间进深受到限制的缺点。,偏心型即核心部位虽在标准层内部，但偏离中心部位。其特点是主要办公空间亦能获得天然光线，适合不同进深需求的办公空间，利于多组团工作及敞开大空间和秘密性强的小空间使用的组合需求，满足不同客户的使用要求。灵活性也较强，但也存在着局部交通联系路线过长的问题。,分设型是指核心部分开设置，解决了中央型的交通面积占用过多和偏心型面积交通联系不便的问题。,外围型是指核心部位于标准层平面的一侧、两侧或边角部，其便于不同客户的分布，并提供了较大的办公室进深，其空间组合达到了最大的灵活性。但可能存在贴近核心的办公区得不到天然采光的缺点。,工作流程对标准层空间组合的影响一般工作流程：通常设计良好的办公空间，其应符合直线原则，即工作的进展应沿一系列的直线来向前移动的方式，避免交叉和后退。空间组合的一般原则：a方便对外联络：需接受大量来访者的空间应临近主入口。b方便内部联系：有密切工作关系的办公空间应布置在相近的位置。c避免相互干扰：对易产生噪声干扰的办公空间应集中布置；注意“闹”与“静”的分区和间隔。d集中用途的内容应居中：为整个办公空间服务的部分及设施在布置时，应位于中心位置，便于办公人员的使用。e注意“内”与“外”有别：在办公空间中某些机要部门应同一般办公空间隔离出来。,6.2 办公室,1办公室的基本布置类型 办公室通常有带走廊的中、小办公室和开放型的大办公室。两者互有优缺点，前者具有私密性高、各房间的环境便于单独控制但存在面积较为浪费和沟通交流不易的问题；后者具有便于交流和管理、室内布置易调整和保密性差且相互有一定干扰的特点。,办公室的布置具体又可分为如下几种类型：(1)小单间办公室的布置面积一般较小，配置设施较少，空间相对封闭。其典型形式是由走道将大小近似的，中小空间结合起来。通常有传统的间隔式小单间办公室和根据需要把大空间重新分隔为若干小单间办公室的类型。,(2)中、大型敞开式办公室的布置面积较大，空间大且无封闭分隔。各员工的办公位置根据工作流程组合在一起。利于统一管理，办公设施及设备较为完善，工作效率高，交通面积较少；但存在相互干扰的问题。其布局形式按几何形式整齐排列。,(3)景观办公室的布置其设计理念是注重人与人之间的情感愉悦、创造人际关系的和谐。通过对人的尊重，发挥员工的积极性和创造性，达到进一步提高办公效率的最终目标。,(4)公寓型办公室的布置该类办公室是类似公寓单元的办公组合方式。其主要特点是将办公、接待及生活服务设施集中安排在一个独立的单元中。该类办公室具有公寓及办公的双重特征。除办公、接待会议、茶水间、卫生间、贮存室还配备有卧室。其内部空间组合时注意又分又合，强调公共性与私密性关系的良好处理。,2办公室的面积使用要求 最高级主管人员37-58/人，初级主管人员9-19/人，管理人员7-9/人，使用1.5m办公桌的工作人员5/人，使用1.4m办公桌的人员4.6/人，使用1.3m办公桌的工作人员4.2/人。,3.办公室室内设计的要点 办公室室内设计旨在创造一个良好的办公室内环境，需在室内划分、平面布置、界面处理、采光及照明、色彩的选择、氛围的营造等方面作通盘的考虑。（1）平面的布置应充分考虑家具及设备占有的尺寸、员工使用家具及设备时必要的活动室内尺度、各类办公组合方式所必需的尺寸。,办公室家具的间距及交通过道尺寸(a)平面(b)立面,（2）根据空调使用、人工照明和声音方面的要求及人在空间室内中的心理需求，办公室的室内净高一般宜在2.42.6m的范围之内。净高（指楼地面到天花底面的高度）。普通办公室净高不低于2.6m，使用空调的办公室净高不低于2.4m。智能化的办公室室内净高为甲级2.7m，乙级为2.6m，丙级为2.5m。,（3）办公室室内界面处理宜简洁，着重营造空间的宁静气氛，并应考虑到便于各种管线的铺设、更换、维护、连接等需求。隔断屏风选择适宜的高度，可根据工作单元及办公组团的大小规模来进行合理选择。,图 人体动作状态与办公屏风隔断高度关系(a)适应于男性办公人员；(b)适应于女性办公人员,图 屏风隔断布置类型,（4）办公室的室内色彩设计一般宜淡雅，各界面的材质选择应便于清洁；办公室的照明一般采用人工照明和混合照明的方式来满足工作的需求，一般照度不应低于100Lx。不同的办公空间有着不同的照明要求，通常好的照明条件是既有大面积均匀柔和的背景光又有局部点状的工作辅功照明。,6.3 会议室、经理或主管室,一、会议室的室内设计 会议室在现代办公室间中具有举足轻重的地位。在现代公务或商务活动中，召开各种会议是必不可少的。从某种意义上说，会议室是公司形象与实力的集中体现。对于公司内部来讲，则是管理层之间交流的场所之一。会议室的室内设计上首先要从功能出发，满足人们视觉、听觉及舒适度要求。,1会议室的类型(1)按空间尺寸，可以把会议室分为小会议室、中大型会议室。(2)按空间类型，又可以把会议室分为封闭型会议室和非封闭型会议室。(3)按不同功能要求，又可分为普通(功能)会议室和多功能会议室两类。,2会议室的平面布置 会议室的布置以简洁、实用、美观为主，会议室布置的中心是会议桌，其形状大多为方形、圆形、矩形半圆形、三角形、梯形、菱形、六角形、八角形、L形、U形和S形等。,3会议室的室内设计(1)会议室的空间及界面处理 在这个空间中，占中心地位的是功能空间，即由会议桌和会议椅组成的会议空间。会议家具的款式和造型往往决定了空间的基本风格，空间界面应围绕这个中心来展开。顶棚的主要作用是提供照明并通过造型来形成虚拟空间，增加向心力。地面般作为一个完整界面来处理，如有需要也可通过不同材质或利用不同标志来划分各区域。在首长座的背面和正面，一般处理成形象背景，并可安排视听设备。,(2)会议室的色彩和灯光处理 会议室的灯光具有双重功能。第一，它能提供所需的照明。第二，它还可利用其光和影进行室内空间的二次创造。我们应该用各种照明装置，在恰当的部位，以生动的光影效果来丰富室内的空间。,二、经理室或主管室1.功能组成 从功能上考虑，这类办公室包括事务处理、文秘服务、接待及休息。(1)事务处理空间：主要是进行日常事务办公的区域。家具主要包括办公桌、文件柜、座椅等，设备包括电脑、电话、传真等。办公家具的款式与造型具有其标志性和象征性。(2)文秘服务：主要辅助经理处理日常事务，如待客、收集资料、准备用车等。布置上可设一单独区域，一般安排在办公室外。,(3)接待空间：根据办公室大小单独设置一组家具，借助地毯、顶棚或灯光划分出一个空间，虽然是虚拟的，但具有独自的领域感和独立性。(4)休息空间：可安排一单独休息室，也可利用现有场地灵活处理。,2总经理室的室内设计(1)总经理室的总体布置：结合空间性质和特点组织好空间活动和交通路线，功能区分明确。安排好空间的形式、形状和家具的组、团、排的方式，达到整体和谐的效果。,(2)总经理室的家具布置：家具在总经理室所占比重较大，因此家具就成为空间表现的重要角色。在进行家具布置时，除了注意其使用功能外，还要利用各种艺术手段，通过家具的形象来表达某种思想和涵义。,(3)总经理办公桌及其配套家具。总经理办公桌在室内处于中心地位，其尺度较大。其他辅助家具包括文件柜、电脑桌、装饰柜、衣帽柜等。(4)总经理室接待家具。这类家具较多采用沙发，及配套茶几等。沙发款式种类繁多，但归根结底不外乎两大类：单人沙发与多人沙发。,本 章 结 束,返回主页,
