第6章 受拉构件正截面的性能与设计.ppt

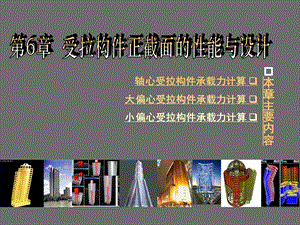

第6章 受拉构件正截面的性能与设计,本章主要内容,轴心受拉构件承载力计算 大偏心受拉构件承载力计算 小偏心受拉构件承载力计算,典型的轴心受拉构件 轴心受拉构件的受力特点 承载力计算公式,6.1 轴心受拉构件承载力计算,混凝土受拉构件的分类,轴心受拉偏心受拉,混凝土轴心受拉构件实例,钢筋混凝土圆形仓储结构钢筋混凝土屋架,轴心受拉构件的受力特点,第一阶段 抗裂验算的依据,第二阶段 裂缝宽度验算的依据,第三阶段 承载力计算的依据,承载力计算公式及应用,轴心受拉构件破坏时，全部拉力由钢筋来承受；正截面受拉承载力设计表达式为：,计算简图,大小偏拉构件的判别 矩形截面大偏拉构件正截面承载力计算 矩形截面小偏拉构件正截面承载力计算,6.2 矩形截面偏心受拉构件正截面承载力计算,小偏心受拉破坏当纵向拉力N 作用于拉压纵筋合力点以内时，发生小偏心受拉破坏。初始偏心矩的范围破坏特点,6.2.1 偏心受拉构件正截面的破坏形态,当采用非对称配筋时，只有当纵向拉力作用于钢筋截面面积的“塑性中心”时，两侧纵向钢筋才会同时达到屈服强度否则，纵向拉力近侧钢筋AS可以达到屈服强度，而远侧钢筋AS不屈服。如果采用对称配筋方式，则构件破坏时，只有纵向拉力近侧钢筋AS达到屈服强度，另一侧钢筋AS达不到屈服强度。,Nu,e0,大偏心受拉破坏当纵向拉力N 作用于拉压纵筋合力点以外时，发生大偏心受拉破坏。初始偏心矩的范围破坏特点,6.2.1 偏心受拉构件正截面的破坏形态,破坏特征与 的数量多少有关;当AS数量适当时，受拉钢筋首先屈服，然后受压钢筋达到屈服强度，受压边缘砼达到极限压应变，与大偏心受压破坏特征类似。设计时以这种破坏形式为依据;当AS数量过多时，首先受压区混凝土被压坏，受压钢筋应力能够达到屈服强度，但受拉钢筋不屈服，这种破坏形式具有脆性性质，设计时应予以避免。,小偏心受拉构件的计算简图基本设计假定,6.2.3 矩形截面小偏拉正截面承载力计算,为使钢筋能够达到屈服，应使纵向拉力 N 与钢筋截面面积的“塑性中心”重合。于是，小偏心受拉构件截面应力计算图形中两侧钢筋的应力均取为 fy。钢筋抗拉强度设计值大于300N/mm2时，取300N/mm2，以防止裂缝宽度过大。,基本计算公式,大偏心受拉构件的计算简图,6.2.3 矩形截面大偏拉正截面承载力计算,基本计算公式,公式适用条件,x 2as 的处理方法,6.2.4 截面设计,
