手拉葫芦新起起重安装操作及维护说明书.doc

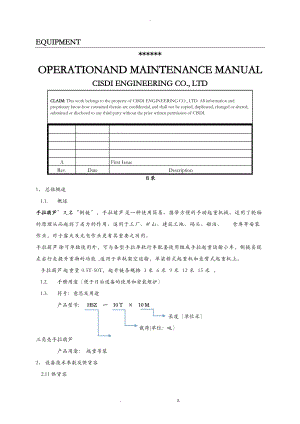

-EQUIPMENT*OPERATIONAND MAINTENANCE MANUALCISDI ENGINEERING CO., LTDCLAIM: This work belongs to the property of CISDI ENGINEERING CO., LTD. All information and proprietary know-how contained therein are confidential, and shall not be copied, duplicated, changed or altered, submitted or disclosed to any third party without the prior written permission of CISDI.AFirst IssueRev.DateDescription目录1、 总体概述1.1. 概述手拉葫芦又名“倒链，手拉葫芦是一种使用简易、携带方便的手动起重机械。运用了轮轴的原理从而起到了省力的作用。适用于工厂、矿山、建筑工地、码头、船泊、 仓库等安装作业，对于露天及无电作业更有其重要之功用。 手拉葫芦除可单独使用外，可与各型手拉单轨行车配套使用组成手拉起重运输小车，倒链实现左右行走提升重物的功能,适用于单轨架空运输，单梁桥式起重机和悬臂式起重机上。 手拉葫芦起重量0.5T-50T，起升链条规格3米 6米 9米 12米 15米 。1.2. 手册用途便于日后设备的使用和安装维护1.3. 符号：意思及用途 产品型号; HSZ 一 10 T × 10 M 长度单位米 载荷(单位：吨三角壳手拉葫芦 产品用途： 起重吊装2、 设备技术参数及供货容 2.11供货容设备编码设备名称工作环境数量起重量起升高度备注BF2MH03ST041手拉葫芦2号高炉粉矿仓下12T12M贮运BF1MH03ST061手拉葫芦1号高炉粉矿仓下12T12M贮运BF1MH03ST041手拉葫芦1号高炉粉矿仓下12T12M贮运BF2MH03ST061手拉葫芦2号高炉粉矿仓下12T12M贮运BF1IMIOST001BF2IMIOST001手拉葫芦水渣工艺41T10M炼铁BF1IMIOST001BF2IMIOST001手拉葫芦水渣工艺45T5M炼铁BF1IMOSST006手拉葫芦布料渣槽更换专用吊车812T9M炼铁BF2IMOSST006配套产品BF1IMO9ME135BF2IMO9ME135手拉葫芦热风炉助燃风机房210T8M炼铁BF1FS07ME022手拉葫芦环缝洗涤器安装用16T10M燃气含配套单轨小车BF2FS07ME022手拉葫芦环缝洗涤器安装用16T10M燃气含配套单轨小车以上手拉葫芦供货围除特别说明外，均为手拉葫芦本体的全套设备。2.2. 设备描述包括功能和构造及工作原理图用表列出操作及维护用到的图纸名称及图号，包括装配图及易损件零件图产品构造图1 起重链11 摩擦片21 左墙扳31 外墙板2 右墙板12 滚柱22 吊链板32 滚柱3 支撑杆甲13 轴承外圈23 撤消33 罩壳4 起重链轮14 棘轮24 挡板34 油轮轴5 5齿长轴15 手链条25 弹性挡圈35 滚针6 花键孔齿轮16 棘爪弹簧26 插销36 游轮7 4齿短轴17 棘爪27 导轮37 吊钩梁8 片齿轮18 手链轮罩壳28 钢套38 吊钩9 手链轮19 弹簧挡圈29 支撑杆乙39 卡索板10 制动器座20 棘爪销30 下钩架40 双弹簧 手拉葫芦的工作原理：手拉葫芦起重装置的构造原理:一个带反向逆止刹车的减速器和链条滑轮组的结合。手拉葫芦是通过人力扳动手柄借助杠杆原理获得与负载相匹配的直线牵引力，轮换地作用于机芯负载的一个钳体，带动负载运行。它具有构造紧凑、重量轻、外形尺寸小、携带方便、平安可靠、使用寿命长、手扳力小、对钢丝绳磨损小等优点。它可以进展提升、牵引、下降、校准等作业。假设配置特殊装置，不但可以作非直线牵引作业，而且可以很方便的选择适宜的操作位置，或以较小吨位的机具成倍地扩大其负载能力，对于较大吨位负载可以采用数个机具并列作业。2.3. 手拉单轨小车2.31 设备技术参数及供货容设备编码设备名称工作环境数量起重量起升高度备注BF2WS10ME095BF2WS10ME096手动单轨小车底流泵场水泵检修42T6M 给排水含配套手动葫芦BF2MH03ST060手动单轨小车2号高炉粉矿仓下12T12M贮运BF2IM103ST040手动单轨小车2号高炉粉矿仓下12T12M贮运BF1MH03ST060手动单轨小车2号高炉粉矿仓下12T12M贮运BF1IM103ST040手动单轨小车2号高炉粉矿仓下12T12M贮运BF1IM10ST002BF2IM10ST002手动单轨小车水渣工艺41T10M炼铁BF1IM09ME134BF2IM09ME134手动单轨小车热风炉助燃风机房210T8M炼铁手拉跑车参数 手拉跑车图纸额定载重量 T121020轨道宽度mm68-10094-124125-180130-203净重KGS121588215A255301442475B193235395798C215260510575H143175295300手拉葫芦参数表规格型号额定载荷T起重高度M试验载荷KN最大拉力N链条行数链条直径mmAmmBmmCmm净重KG包装尺寸cm每米/重KG1T11015304161261473061120×20×14.71.72T21230410261411833681833×25×162.310T108150414410163404.57508350×41×219.720T209300824810191595100019364×38×6419.4手拉葫芦与小车配套示意图上、下钩技术参数规格TABCDEFG1H1J1G2H2J2k0.5T88.26521.1#32#143.611R2.515.212.6R2.518201T1038124.3#38#17514R2.92015.2R2.923.5181.6T1169531#42#21517.6R3.82419.6R3.828.3182T12910531.4#45#23.2519.5R4.52823R4.532.5213.2T154124.536.3#50#27624R5.53528R5.540265T19816047#66#336.428.5R643.532R650317.5T21619054.6#73#42836R7.55538.4R7.563.53010T24921458.3#82#44.2939R96244.8R9703816T30125966#100#561254R127658R12874020T34829081.4#109#661354R10.58657R10.597.5593、 平安及平安措施3.1. 平安条例3.1.1 在使用前须确认机件完好无损，传动局部及起重链条润滑良好，空转情况正常。 3.1.2 起吊前检查上下吊钩是否挂牢。严禁重物吊在尖端等错误操作。起重链条应垂直悬挂，不得有错扭的链环，双行链的下吊钩架不得翻转。 3.1.3 操作者应站在与手链轮同一平面拽动手链条，使手链轮沿顺时针方向旋转，即可使重物上升；反向拽动手链条，中午即可缓缓下降。 3.1.4 在起吊重物时，严禁人员在重物下做任何工作或行走，以免发生人身事故。 3.2. 合格操作工需要熟练的操作工操作或指导使用。3.3. 平安预防措施 3.3.1 在起吊过程中，无论重物上升或下降，拽动手链条时，用力应均匀和缓，不要用力过猛，以免手链条跳动或卡环。 3.3.2 操作者如发现手拉力大于正常拉力时，应立即停顿使用。 3.3.3 使用完毕应将葫芦清理干净并涂上防锈油脂，存放在枯燥地方。 3.3.4 维护和检修应由较熟悉葫芦机构者进展，防止不懂本机性能原理者随意拆装。 3.3.5 经过清洗维修，应进展空载试验，确认工作正常，制动可靠时，才能交付使用。 3.3.6 制动器的摩擦外表必须保持干净。制动器局部应经常检查，防止制动失灵，发生中物自坠现象。 4. 操作及运行4.1运行条件4.1.1. 运行环境-一般环境，一10-504.1.2. 危险区域被吊物外缘1.5米围4.1.3. 操作人员操作人员需持有特殊工职业4.1.4. 工作区域照明车间和作业场所视觉作业等级照度围L*混合照明混合中的一般照明一般照明铸工车间溶化，浇铸*一一一一一一305075型砂、清理、落砂VI一一一一一一203050手工造型III乙300500750305075一一一机械造型VI一一一一一一3050754.2. 不允许运行的情况 4.2.1 制止超载运行 4.2.2 制止非专业人员操作 4.2.3 制止工作时制止人员在工作区行走。 4.2.4 制止在未检查设备是否正常的情况下运行 4.2.5 严禁人力以外的其他动力使用。4.3. 设备运行步骤及考前须知 4.3.1 手拉葫芦平安技术操作规程 4.3.1.1、工作前要认真检查手拉葫芦有无缺陷和损坏，并要灵活可靠，如有问题、严禁使用。 4.3.1.2、吊挂点必须结实可靠，挂葫芦时要挂稳挂牢，防止起吊后发生事故。 4.3.1.3、拉链时要观察好周围有无障碍物，在高处拉链时，脚要站稳、站牢，两人拉链时要相互配合一致。 4.3.1.3、起重时，不准超负荷，多葫芦起吊，每个葫芦的额定负荷不得小于其计算负荷的1.5倍，防止因其他葫芦失灵，造成超负荷而发生事故。 4.3.1.5、起吊重物时、拉链如果拉不动或卡住，不准强拉，要及时检查处理，必要时更换葫芦替吊后卸下修理。 4.3.2设备运行考前须知 4.3.2.1 起重葫芦不能超过规定的起重量 4.3.2.2 两股链条部能翻转 4.3.2.3 不要拉的太高或放的太低 4.3.2.4 链条弯曲或扭结时不可用 4.3.2.5 不可横拉重物 4.3.2.6 发现手拉链条拉不动时不可猛拉，更不能增加人员，应立即停顿使用。 4.3.2.7 起吊重量时严禁人员在重物下做任何工作或行走 4.3.2.8 不要抛摔葫芦4.4. 停顿运转无此项4.4.1. 方案停机4.4.2. 紧急停机4.4.3. 紧急停机的复位5. 维护5.1. 平安保护措施参照4.2项和4.3项5.2. 维护人员的资质要求专业维修人员，对葫芦机构非常了解，经历丰富5.3. 维护推荐规 5.3.1 使用完毕后，应将葫芦上的泥垢擦净，存放在枯燥地点，防止受潮生锈和腐蚀 5.3.2 每半年应由熟悉葫芦机构者，用煤油清洗机件，在齿轮和轴承局部加黄油润滑，制止部懂葫芦构造和性能原理者随意拆装。 5.3.3 齿轮安装时，应使用两只片轮的0字标记装在同一直线上。 5.3.4 起重轮左右轴承的滚柱，可用黄油粘附在已压装于起重链轮轴颈的轴承圈上，再入墙板的轴承外圈。 5.3.5 安装制动装置局部时，注意棘爪部齿合良好，弹簧对棘爪的控制应灵活可靠。装上手链轮后，顺时针旋转手链轮，应将棘轮，摩擦片压紧在制动器座上，逆时针旋转手链轮，棘轮与摩擦片间应留有空隙。 5.3.6 支撑杆与右墙板为静配合，维修时切勿拆卸 5.3.7 葫芦经清洗维修后，应进展空载和重在试验，确认运转正常，方可使用。 5.3.8 在加油和使用过程中，制动装置的摩擦外表必须保持干净，并经常检查制动性能，防止制动失灵引起重物自坠。 5.3.9 为了维护和拆卸方便，手链其中一节系开口链未焊接5.4. 检查大纲5.4.1 检修频率表5.4.2 例行检查程序5.4.2.1 检查设备运行是否顺畅，有无卡链现象5.4.2.2 检查链条是否有裂痕，弯曲，磨损等异常情况5.4.2.3 检查设备运转噪声是否异常，考虑是否缺少润滑油，或存在其他问题5.5. 定期检修每次使用前做性能测试，查验运行是否正常，如发现卡链等运转不顺畅的情况，应立即停顿工作。5.6. 润滑系统维护定期查验齿轮和链轮是否有缺油情况存在，及时添加润滑剂5.7. 故障检修由专人进展故障检测和维修，检修完毕需进展荷载试验和运行测试，保证设备运转正常。6. 备品备件 无此项6.1. 建议的备品备件7. 手拉跑车2.2. 技术参数手拉跑车参数 手拉跑车图纸额定载重量 T121020轨道宽度mm68-10094-124125-180130-203净重KGS121588215A255301442475B193235395798C215260510575H1431752953007.1 用途 手拉单轨跑车以手链驱动，行走工字钢轨道的下翼缘上，将手拉葫芦系括在行车的下方，可组成手动起重运转小车，装置在直道或弯道的单轨架空运转机上或手动单梁，桥式，系臂式起重机上，广泛的用于工厂，矿山，码头，船坞，仓库和机房等地安装机器，吊运货物，尤其用于无电源地点的设备维修工作 7.2 考前须知 7.2.1 跑车严禁超过额定载荷使用； 7.2.2 跑车在吊运货物时； 7.2.3跑车严禁超过额定载荷使用； 7.2.4跑车在吊运货物时，制止任何人员在重物下行走或工作； 7.2.5手拉单轨跑车在使用时如遇手拉链条拉不动或手拉力异常时，切不可勐拉，应立即停顿使用，检查吊运之重物是否与其他物件牵连或有其他故障； 7.2.6手拉单轨跑车在使用时，不要在与手链轮不同平面的斜向拉动手拉链条，以免手链条跳动或卡环； 7.2.7轴承，齿轮和轨面应定期加注润滑脂，同时认证检查各紧固件有无松动。. z.
