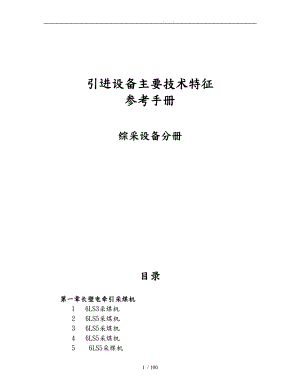

. . 引进设备主要技术特征参考手册综采设备分册目录第一章长壁电牵引采煤机1 6LS3采煤机2 6LS5采煤机3 6LS5采煤机4 6LS5采煤机5 6LS5采煤机第二章长壁工作面刮板运输机1 2×522KW刮板运输机2 2×700KW刮板运输机3 700522KW刮板运输机4 2×700KW刮板运输机5 2×700KW刮板运输机第三章机1 200KW机2 300KW机3 250KW机4 315KW机5 315KW机第四章长壁工作面破碎机1 200KW破碎机2 300KW破碎机3 250KW破碎机4 315KW破碎机5 315KW破碎机第五章胶带运输机1 ACE顺槽胶带机2 ACE主井胶带机3 FSW顺槽胶带机4 LAD顺槽胶带机(3×315)5 LAD顺槽胶带机(3×375)6 LAD顺槽胶带机(2×375)第六章顺槽胶带机机尾1 JOY自移机尾2 JOY自移机尾3 JOY自移机尾4 JOY自移机尾5 DBT自移机尾第七章胶带1 芬纳1400KN/m胶带2 芬纳1800KN/m胶带3 芬纳1800KN/m胶带第八章工作面液压支架1 WS1.7液压支架2 2/7625kN液压支架3 2/8670kN液压支架4 2×3716kN液压支架5 2×4319kN液压支架第九章泵站1 S200乳化液泵站2 S200喷雾泵站3 S250乳化液泵站第十章电器设备1 LC33载荷控制中心2 TD33电机起动器3 CHP33载荷控制中心(1500kW+1222kW)4 CHP33载荷控制中心(1500kW+1400kW)5 KE1004起动器6 CHP11控制开关7 MMS控制开关8 UNICON通讯控制装置9 CLOIS2000通讯与控制系统10 PROMOS监控、通讯系统11 1500kVA变压器12 2000kVA变压器13 动力电缆(BS188)14 动力电缆(BS504)第一章长壁工作面电牵引采煤机第一节 6LS3采煤机供货合同：合同93CTKX/2309MR生产厂家：JOY公司使用数量：1台1 尺寸滚筒中心间长度（水平位置） 13310毫米摇臂长度 2540毫米牵引装置断面测量宽度 1475毫米机器主体宽度 1219毫米切割高度 4521毫米卧底量 200毫米重量 66吨3 机械部分（切割、摇臂）切割滚筒类型带有耐磨板4叶片旋转速度 25转/分钟最大扭矩时最小旋转速度 23.8转/分钟切割功率 2×410千瓦滚筒直径 2200毫米有效切割深度 850毫米滚筒寿命 350万吨截齿类型锥型U82截齿数量/滚筒 55摇臂摆动角度48°/ -13°摇臂高度 2400mm润滑方式飞溅润滑牵引装置：无链式埋链式34/45牵引力 55吨牵引速度 015米分牵引功率 2×45千瓦速度调节按切割电机功率反馈自动调节冷却方式油冷工作面侧支撑方式滑靴滑靴接触面积 0.23m2接触压力 12.4kg/cm2液压泵功率 2×30千瓦齿轮泵额定转速 1450RPM齿轮泵额定流量 70L/min，140bar齿轮泵最大压力 160bar3. 电机：厂家可信公司型号截割电机牵引电机泵电机破碎机电机额定功率410KW70KW30KW额定电压3300V250DC直流480V额定电流129A315A47A额定速度149017501450启动/额定扭矩1.29n/a1.48启动/额定电流5.40N/a5.95最大/额定扭矩2.12.152.6频率(HZ)50DC50绝缘等级JOY HJOY FJOY H转子连接冷却方式水冷水冷水冷允许温升12090140尺寸892*686*8032188×560×535522*410*440制造标准ISO9001ISO9001ISO9001重量1450Kg690Kg240Kg4. 采煤机位置和速度的监控设备：额定电压（V）:3300V 50HZ电流（A）:220A型号：JOY Sirsa 系统第二节 6LS5采煤机供货合同：合同96RCC/13008US生产厂家：JOY公司使用数量：1台1.采煤机使用条件：工作面采高(米) 2.5-5米滚筒速度 15.3米/分煤层综合强度(Mpa) 可切割1400kg/cm2的岩石层，F14 生产能力： 3480吨/小时2.采煤机尺寸和重量：摇臂水平时的两滚筒中心距（mm）：13,151mm过煤高度： 1,070mm机体高度： 1,943mm总重：(按最终设计而定) 75吨3.截割部：3.1减速箱尺寸：3314×686×2374mm重量：12.7吨(不包括滚筒)类型：双行星减速箱齿轮寿命：4百万吨摇臂长： 2740mm(滚筒中心到铰接销中心)摆动角度：45°/-18°摇臂升降方式和主要参数：油缸升降方式带有整体式载荷锁保持摇臂到调定的位置。摇臂寿命：4百万吨3.2截割滚筒类型：4叶片2齿/线旋转速度：25rpm直径：2,500mm有效截深：1000mm寿命： 3.5百万吨 3.3 截齿类型： 35MM齿长，齿宽102mm数量依据最终设计：56齿/滚筒消耗量：大约1000吨/齿耐磨度：感应硬度50RC3.4 消尘系统（外喷雾系统分别列出）水流量：380l/m水压力：进口处14bar 喷雾数量：滚筒喷嘴112个，17个冷却喷嘴水的流量和压力要求：过滤后的干净水380升/分，1435bar4. 牵引部：类型：带有减速比为154：1减速箱的正齿轮牵引牵引力：617KN牵引功率：2台70kw/480V直流电机冷却方式和主要的技术参数：每台电机20升/分牵引部尺寸(长×宽×高)：右侧3251×673×1676左侧2692×673×1676重量：右14.5吨，左12.6吨5采煤机的其它机械参数滑靴接触面积：1355cm2滑靴比压：17kg/cm2喷雾水流量和压力：3.5L/min，7bar冷却水流量和压力：1435bar齿轮泵的流量和压力：145bar, 83L/min液压油箱容量：450L6. 电机：厂家可信公司型号截割电机牵引电机泵电机破碎机电机额定功率610KW70KW30KW110KW额定电压3300V250DC直流480V3300V额定电流129A315A47A26A功率因数86n/a8782额定速度148516251435990启动扭矩1.40n/a1.491.95启动电流5.50N/a4.686.92最大扭矩/额定扭矩2.24N/a2.022.86频率(HZ)50DC5050效率95908991绝缘等级JOY HJOY BJOY HJOY H转子连接WYE-2串联WYE-1WYE-1冷却方式Water水WaterWaterWater允许温升140R/R110R/R110R/R140R/R过热保护7台电机都有尺寸680×1045584×523×1026406×516606×948重量1867Kg823Kg262KG1112Kg7.采煤机的控制：电压（V）:3300V 50HZ电流（A）:379A控制电压(V):120V/28V防爆等级：d保护值设定围：满载电流的125瞬时值为：满载电流300第三节 6LS5采煤机供货合同：合同98RCC/13032GB和98RCC/13033GB生产厂家：JOY公司使用数量：3台1. 采煤机使用条件：工作面最大采高(米) 4.40米最大滚筒直径： 2.20米工作面倾角： 8°煤层综合强度(Mpa) 可切割F14的岩石层生产能力： 28003000吨/小时2. 采煤机尺寸和重量：摇臂水平时的两滚筒中心距（mm）：13,049mm机架宽： 1,470mm机体高度： 1,766mm最大高度： 1,900mm总重：(按最终设计而定) 75吨3. 与采煤机配套的刮板机：运输机类型：1000mm宽的滑道38mm中双链溜槽尺寸：1750mm×1000mm滑道×341mm运输机高度：341mm 过煤高度：大于800mm4. 截割部：4.1 双行星减速箱摇臂长： 2540mm(滚筒中心到铰接销中心)摆动角度：48°15°摇臂升降方式和主要技术参数：油缸升降方式带有整体式载荷锁保持摇臂到调定的位置。重量：12.7吨(不包括滚筒和电机)4.2截割滚筒类型：4叶片2齿/线旋转速度：25rpm直径：2,200mm有效截深：865mm重量： 5.5吨4.3 截齿类型：U92KHD,35MM齿长，齿宽102mm数量依据最终设计：54 4.4 破碎机最小间隙：到刮板挡板400mm转速：180rpm升降方式和主要参数：带有整体式载荷锁的液压油缸，使破碎机臂保持在调定的位置重量：4.68吨4.5 消尘系统（外喷雾系统分别列出）水流量：380l/m水压力：进口处1435bar 喷雾数量：滚筒喷嘴108个，J型喷雾块8个/块水的流量和压力要求：过滤后的干净水380升/分消尘效率：小于2mg/m35. 牵引部：类型：带有减速比为154：1减速箱的正齿轮牵引牵引力：617KN冷却方式和主要的技术参数：每个电机20升/分牵引部尺寸(长×宽×高)：右侧3251×673×1676左侧2692×673×1676重量：右14.5吨，左12.6吨6.电机：厂家可信公司型号截割电机牵引电机泵电机破碎机电机额定功率610KW70KW30KW110KW型式连续70KW/小时55KW连续连续连续额定电压3300V250DC直流480V3300V额定电流129A315A47A26A功率因数86n/a8782额定速度14851435990启动扭矩1.40n/a1.491.95启动电流5.50N/a4.686.92最大扭矩/额定扭矩2.24N/a2.022.86频率(HZ)50DC5050效率95908991绝缘等级JOY HJOY BJOY HJOY H转子连接初级和二级 Y串联YY冷却方式Water水WaterWaterWater允许温升140R/R防火标准110R/R110R/R140R/R过热保护7部电机都有尺寸680×1045584×523×1026406×516606×948重量1867Kg823Kg262KG1112Kg7.采煤机的控制：电压（V）:3300V 50HZ电流（A）:379A控制电压(V):120V/28V保护值设定围：满载电流的125瞬时值为：满载电流3008.电器系统：压力和流量开关只能保证在启动时有足够的压力和流量。电机温度由RTD测量，HOST监测。第四节 6LS5采煤机供货合同：合同99RCC/13030GB生产厂家：JOY公司使用数量：1台1 采煤机使用条件：工作面采高(米)最大： 5.00米最小为滚筒直径： 2.50米工作面倾角： 8°煤层综合强度(Mpa) 煤机可切割F10的岩石层生产能力： 28003000吨/小时2 采煤机尺寸和重量：摇臂水平时的两滚筒中心距（mm）：13,449mm机架宽： 1,470mm机体高度： 1,737mm最大高度： 2,260mm总重：(按最终设计而定) 73.0吨3 与采煤机配套的刮板机运输机类型：1000mm宽的滑道38mm中双链溜槽尺寸：1750mm×1000mm滑道×331mm运输机高度：331mm 过煤高度：大于800mm4 截割部摇臂长：2540mm(滚筒中心到铰接销中心)摆动角度：47°/16°润滑方式：飞溅式摇臂升降方式和主要技术参数：升降油缸带有整体式载荷锁保持摇臂到调定的位置。重量：12.7吨(不包括滚筒和电机)寿命：17.5百万吨(每3.5百万吨5百万吨大修一次)4.1 截割滚筒类型：4螺线2齿/线旋转速度：25rpm最大扭矩时的最小转速：同上直径：2,500mm有效截深：865mm寿命(正常条件下)：5百万吨重量：5.5吨4.2 截齿类型：U92KHD,35MM柄长，齿长102mm数量依据最终规定：56 截齿布置：改进的2齿/线22煤层的寿命：2,000吨/齿12煤层的寿命：200吨/齿4.3 破碎机最小过煤间隙：到刮板顶部400mm破碎机参数：带有行星减速器的置电机转速：180rpm重量：4.68吨4.4 消尘系统（外喷雾系统分别列出）型号：部截齿喷向滚筒，外部在摇臂端部有J型喷雾块。水流量：380l/m水压力：进口处1435bar 喷嘴数量：滚筒喷嘴108个，J型喷雾块8个/块水的流量和压力要求：过滤后的干净水380升/分消尘效果：小于2mg/m34.5 冷却方式和主要技术参数：水循环外壳5 牵引部：类型：减速比为154：1正齿轮减速箱牵引力：617KN牵引速度：参看特性图连续牵引15米/分制动装置与其主要参数：无制动闸，电机串联连接，使载荷分配到每个电机。直流电机微处理器控制的桥式可控硅。冷却方式和主要的技术参数：每个电机20升/分牵引部尺寸(长×宽×高)：右侧3251×673×1676左侧2692×673×1676重量：右14.5吨，左12.6吨寿命（按产量计算）：3.5百万吨-5百万吨6. 采煤机的其他机械元件：滑靴(1) 类型：滑靴(2) 接触面积：1355cm2(3) 压强：17Kg/cm27. 电机：厂家可信公司型号截割电机牵引电机泵电机破碎机电机额定功率610KW70KW30KW110KW型式连续70KW/小时55KW连续连续连续额定电压3300V250DC直流480V3300V额定电流129A315A47A26A额定功率因数0.86n/a0.870.82额定速度14851435990启动扭矩1.40n/a1.491.95启动电流5.50N/a4.686.92最大扭矩/额定扭矩2.24N/a2.022.86频率(HZ)50DC5050效率0.950.900.890.91绝缘等级JOY HJOY BJOY HJOY H转子连接初级和二级:Y串联YY防爆标准EECSEECSEECSEECS保护等级IP54IP54IP54IP54冷却方式水冷水冷水冷水冷允许温升140 R/R由阻力确定110 R/R110R/R140 R/R过热保护7部电机都有尺寸680×1045584×523×1026406×516606×948制造标准ISO9001ISO9001ISO9001ISO9001重量1867Kg823Kg262KG1112Kg8. 采煤机的控制：电压（V）:3300V 50HZ电流（A）:379A控制电压(V):120V/28V保护等级：d级防爆保护值设定围：满载电流的125瞬时值为：满载电流的3009. 采煤机位置和速度的监控设备：厂家：JOY型号：JOY Sirsa 系统制造标准：ISO 9001显示方式：电子荧屏监测长度：350m可使用的海拔高度（米）：1500操作条件：相对湿度在97以下防爆标准：EN50014&EN50018密封腔保护等级：IP54发射信号装置的电压(V):120V接收信号装置的电源电压（V）：120V信号发射方式：多信道频率分配器数字载波器10.电器系统压力和流量开关只能保证在启动时有足够的压力和流量。电机温度由RTD测量，HOST监测。第五节 6LS5采煤机供货合同：合同99RCC/13031GB生产厂家：JOY公司使用数量：1台1 采煤机使用条件：工作面采高(米)最大： 4.54米最小为滚筒直径： 2.20米工作面倾角： 8°煤层综合强度(Mpa) 煤机可切割F10的岩石层生产能力： 28003000吨/小时2 采煤机尺寸和重量：摇臂水平时的两滚筒中心距（mm）：12,751mm机架宽： 1,470mm机体高度： 1,736mm最大机体高度： 1,804mm总重：(按最终设计而定) 73.0吨3 与采煤机配套的刮板机运输机类型：1000mm宽的滑道42mm中双链溜槽尺寸：1750mm×1000mm滑道×331mm运输机高度：331mm 过煤高度：大于800mm4 截割部4.1变速箱类型：摇臂厂家：JOY公司减速等级：双行星减速齿轮寿命(根据产量计算)：500万吨摇臂长：2540mm(滚筒中心到铰接销中心)摆动角度：47°/15°润滑方式：飞溅式摇臂升降方式和主要技术参数：升降油缸带有整体式载荷锁保持摇臂到调定的位置。重量：12.7吨(不包括滚筒和电机)寿命：17.5百万吨(每3.5百万吨5百万吨大修一次)4.2 截割滚筒类型：4螺线2齿/线旋转速度：25rpm最大扭矩时的最小转速：同上直径：2,200mm有效截深：865mm寿命(正常条件下)：4.5百万吨重量：5.5吨4.3截齿类型：U92KHD,35MM柄长，齿长102mm数量依据最终规定：54 截齿布置：改进的2齿/线22煤层的寿命：2,000吨/齿12煤层的寿命：200吨/齿4.4破碎机最小过煤间隙：到刮板顶部400mm破碎机参数：带有行星减速器的置电机转速：180rpm直径：908mm破碎硬度：与主滚筒一样截齿布置形式：岩石用V型升降方式和主要参数：带有整体式载荷锁的液压油缸，使破碎机臂保持在调定的位置重量：4.68吨寿命（以产量计算）：同摇臂4.5 消尘系统（外喷雾系统分别列出）型号：部截齿喷向滚筒，外部在摇臂端部有J型喷雾块。水流量：380l/m水压力：进口处1435bar 喷嘴数量：滚筒喷嘴108个，J型喷雾块8个/块水的流量和压力要求：过滤后的干净水380升/分消尘效果：小于2mg/m34.7 冷却方式和主要技术参数：水循环外壳5 牵引部：类型：减速比为154：1正齿轮减速箱牵引力：617KN牵引速度：参看特性图连续牵引15米/分制动装置与其主要参数：无制动闸，电机串联连接，使载荷分配到每个电机。直流电机微处理器控制的桥式可控硅。冷却方式和主要的技术参数：每个电机20升/分牵引部尺寸(长×宽×高)：右侧3251×673×1676左侧2692×673×1676重量：右14.5吨，左12.6吨寿命（按产量计算）：3.5百万吨-5百万吨6. 采煤机的其他机械元件：滑靴(1) 类型：滑靴(2) 接触面积：1355cm2(3) 压强：17Kg/cm27.电机：厂家可信公司型号截割电机牵引电机泵电机破碎机电机额定功率610KW70KW30KW110KW型式连续70KW/小时55KW连续连续连续额定电压3300V250DC直流480V3300V额定电流129A315A47A26A额定功率因数0.86n/a0.870.82额定速度14851435990启动扭矩1.40n/a1.491.95启动电流5.50N/a4.686.92最大扭矩/额定扭矩2.24N/a2.022.86频率(HZ)50DC5050效率0.950.900.890.91绝缘等级JOY HJOY BJOY HJOY H转子连接初级和二级:Y串联YY防爆标准EECSEECSEECSEECS保护等级IP54IP54IP54IP54冷却方式水冷水冷水冷水冷允许温升140 R/R由阻力确定110 R/R110R/R140 R/R过热保护7部电机都有尺寸680×1045584×523×1026406×516606×948制造标准ISO9001ISO9001ISO9001ISO9001重量1867Kg823Kg262KG1112Kg电机寿命：电机控制板为3.5百万到5百万吨，电机应拆分清洗，密封和轴承要更换；直流电机，应更换控制板端部电刷，一般转子可以更换3个控制板后重绕线。8. 采煤机的控制：电压（V）:3300V 50HZ电流（A）:379A控制电压(V):120V/28V保护等级：d级防爆保护值设定围：满载电流的125瞬时值为：满载电流的3009. 采煤机位置和速度的监控设备：厂家：JOY型号：JOY Sirsa 系统制造标准：ISO 9001显示方式：电子荧屏监测长度：350m可使用的海拔高度（米）：1500操作条件：相对湿度在97以下防爆标准：得到防爆站认证的MSHA密封腔保护等级：IP54发射信号装置的电压(V):120V接收信号装置的电源电压（V）：120V信号发射方式：通过拖拉电缆的电源线传送光信号10.电器系统压力和流量开关保证在启动时只有足够的压力和流量才能起动。电机温度由RTD测量，JNA监测。第二章长壁工作面刮板运输机第一节 2×522KW刮板运输机供货合同：合同93CTKX/2314CE生产厂家：JOY公司使用数量：1台1 技术规格构型直径34毫米双中链链轮中心距 250米功率 2×522KW双速工作面坡度 03度，有利于装货链速 1.26米/秒能力 2000吨/小时(2600吨/小时) (运输能力)P.T.Tech限距耦合器耦合器保护装置522KW的双速电机2 运输机的运转 312×1000卡脚轨道×1750长的封闭底溜槽，40厚的中隔板和30厚的溜槽底板均由抗磨材料制成，带有2×300吨的哑铃销，适用于无链牵引采煤机。3 链和刮板在堵转条件下，“加强”链具有较大强度和较高的安全系数构型 34毫米中双链制造厂 Parsons宽度 109mm链最小破断载荷 1800千牛（34毫米，加强）试验力 1250千牛最小弯曲试验偏差 34毫米最小疲劳试验往复运动循环的次数最小120000循环, 50-250N/mm节矩 126mm重量 22.7kg/m第二节 2×700KW刮板运输机供货合同：合同96RCC/13009UK生产厂家：JOY公司使用数量：1台1基本参数工作面最大倾角 4°工作面最大走向倾角 10°工作面走向长度 2300米工作面长度巷道中心距250米煤层厚度平均5.03米运输能力（吨/小时） 2500总长（米） 250驱动装置布置机头直角传动/机尾直角传动链速（m/s） 1.22总重(t) 480吨服务寿命 800万吨2. 电机（分别按低速和高速说明）类型和制造商鼠笼式双速电机功率（kw） 350KW/700KW电压（V） 3300电流（A） 97.6/148.7启动功率因数(coso) 0.46/0.34额定功率因数(coso) 0.86/0.66转速（rpm） 738/1484启动扭矩/工作扭矩 3.48/2.42启动电流/工作电流 5.47/7.14频率（HZ） 50额定效率 0.956/0.944绝缘等级 H级接线方式星形/星形防爆类型和标准第1组保护等级 IP54冷却水流量（升/分） 32压力最大34.5bar允许温升 90K过热保护方式恒温器制造标准 BS4999,BS5000,BS4683重量 5600 Kg尺寸(L×W×H) 1724×950×11333变速箱类型 L1000EP减速器数量 2 结构 SG铁变速比 37.599:1齿轮寿命 50000小时噪音小于80dB润滑方式和润滑油 ISO VG680尺寸 1135×1130×1440重量 4500kg4链轮链轮齿数 7服务寿命 5000小时5溜槽结构合成重型铸造件尺寸(L×W×H) 1504×1000×331垂直方向可弯曲度±3o水平方向可弯曲度±1o连接方式哑铃销连接中板厚度 40mm底板厚度 25mm溜槽连接器强度 2×300吨底链检查方式楔形检查窗溜槽重量 1818kg6链和刮板类型 38mm中双链刮板间距 1.008米链速 1.22m/s刮板附件 3-M24螺栓链连接环说明（直径×间距） 38×137mm链子最小破断强度 226.3吨链中心距 200mm链重 55.6Kg/米7联轴器类型 P.T.TECH FMD 44限距离合器制造商动力传动技术公司功率 700KW额定扭矩 20331Nm额定转速 1500rpm介质 Friction重量 350Kg8. 其它挡煤板高度mm 1150mm附件类型 12M20螺栓驱动最大角度 8°煤机牵引方式与其说明销排机头架高度（mm） 1403机尾架高（mm） 1383机头架和机尾架宽度 2034mm链紧器类型液压铰接型自动紧类型传感器自动紧（也可手动）第三节 700522KW刮板运输机供货合同：合同98RCC/13034GB和98RCC/13035GB 生产厂家：JOY公司使用数量：2台1基本参数：能力 2,200t/h全长 250m驱动装置的布置卸载端直角传动返回端在线传动链速 1.22m/s总重约500吨寿命 800万吨 2电机：（分别按低速和高速说明）类型和制造商鼠笼式双速电机功率 525KW 700KW电压（V） 3300
