第6章冷却系统.ppt

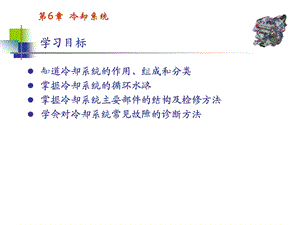

,第6章 冷却系统,学习目标,知道冷却系统的作用、组成和分类 掌握冷却系统的循环水路 掌握冷却系统主要部件的结构及检修方法 学会对冷却系统常见故障的诊断方法,第一节冷却形式与原理,按发动机冷却所用的介质分类，冷却系统分为风冷型和水冷型。风冷型、水冷型示意图，如图5-1所示。,冷却液在冷却系统中的循环路径如图5-2（a）所示。冷却液在水泵中增压后，经分水管进入发动机的机体水套。冷却液从水套壁周围流过并从水套壁吸热而升温。然后向上流入气缸盖水套，从气缸盖水套壁吸热之后经节温器及散热器进水软管流人散热器。在散热器中冷却液向流过散热器周围的空气散热而降温，最后冷却液经散热器出水软管返回水泵，如此循环不止。大多数汽车装有暖风系统。暖风机是一个热交换器，也可称作第二散热器。在装有暖风机的水冷系中，热的冷却液从气缸盖或机体水套经暖风机进水软管流人暖风机芯，然后经暖风机出水软管流回水泵（图5-2b）。吹过暖风机芯的空气被冷却液加热之后，部分送到风窗玻璃除霜器，一部分送入驾驶室或车厢。,第二节冷却液与水泵,本节主要介绍的内容有：冷却液的性质 水泵,冷却液是水与防冻剂的混合物。冷却液用水最好是软水。为了适应冬季行车的需要，在水中加入防冻剂制成冷却液以防止循环冷却水的冻结。最常用的防冻剂是乙二醇。冷却液中水与乙二醇的比例不同，其冰点也不同（如表5-1）50%的水与50的乙二醇混合而成的冷却液，其冰点约为-35。在水中加入防冻剂还同时提高了冷却液的沸点。因此，防冻剂有防止冷却液过早沸腾的附加作用。防冻剂中通常含有防锈剂和泡沫抑制剂。在使用过程中，防锈剂和泡沫抑制剂会逐渐消耗殆尽，因此，定期更换冷却液是十分必要的。在防冻剂中一般还要加入着色剂，使冷却液呈蓝绿色或黄色以便识别。,一、冷却液的性质,汽车发动机广泛采用离心式水泵。如图5-3。其基本结构由水泵壳体、水泵轴、叶轮及进、出水管等组成，如图5-4。当水泵叶轮按图示方向旋转时，水泵中的冷却液被叶轮带动一起旋转，并在离心力的作用下被甩向水泵壳体的边缘，同时产生一定的压力，然后从出水管流出。,二、水泵,水泵一般由曲轴通过V带驱动。有些发动机的水泵由凸轮轴直接驱动。装有自动变速器的汽车必须装备变速器机油冷却器。变速器机油冷却器通常就是一根冷却管，置于散热器的出水室内，由冷却液对流过冷却管的变速器机油进行冷却。,第三节节温器与散热器,本节主要介绍的内容有：节温器 散热器 维修,蜡式节温器实物及示意图，如图5-7所示。维修：蜡式节温器的安全寿命一般为50000km汽车行驶里程。因此要求按照其安全寿命定期更换。,一、节温器,水冷系统还分为大循环和小循环两种循环方式。示意图如图5-8所示。,分为纵流式、横流式两类，如图5-9所示。,二、散热器,（1）按照散热器中冷却液流动的方向分类：,分为管带式、管片式、板式三类，如图5-10所示。,（2）按散热器芯的构造形式分类：,如图5-11所示，补偿水桶由塑料制造并用软管与散热器加冷却液口上的溢流管连接。当冷却液受热膨胀时，部分冷却液流入补偿水桶；而当冷却液降温时，部分冷却液又被吸回散热器，所以冷却液不会溢失。在补偿水桶的处表面上刻有两条标记线：“低”线和“高”线，补偿水桶内的液面应位于两条标记线之间。若液面低于“低”线时，应向桶内补充冷却液。在向桶内添加冷却液时，液面不应超过“高”线。,散热器盖 汽车上广泛采用闭式水冷系，该水冷系的三热气盖具有空气蒸汽阀，可自动调节冷却系内部压力，提高冷却效果。,压力阀,真空阀,压力阀弹簧,真空阀弹簧,盖,发动机热态正常时，两阀门关闭，将冷却系与大气隔开。因水蒸气的产生使冷却系内的压力稍高于大气压力，提高了冷却水的沸点，改善了冷却效能。当散热器内部压力达到126137Kpa时，蒸汽阀开启而使水蒸汽从通气孔排出；当水温下降，冷却系内部的真空度低于1020Kpa时，空气阀打开，空气从通气孔进入冷却系，以防散热器及芯管被大气压瘪。,散热器盖实物如图5-12a所示，散热器盖的作用是密封水冷系并调节系统的工作压力。百叶窗实物如图5-12b所示，百叶窗可由驾驶员通过驾驶室内的手柄来操纵其开闭，也可用感温器自动控制。,将节温器浸入水容器中，并逐步加热提高水温，检查阀门的开启温度和阀门的提升情况。节温器有低温型和高温型两种。低温型温度在8084时，阀门开始开启，在95时提升应大于8mm。高温型在8690时，阀门开始开启，阀门100时提升程应大于8mm。当升程在8mm以下时就不能继续使用，应予更换。,三、维修,节温器修理,早期的散热器上、下水室及散热管均为铜质，这种散热器如有堵塞，可将上、下水室和散热器芯接合处的焊锡熔化后拆下上、下水室，把堵塞的散热器芯浸在水中，用长条形薄钢片或长钢丝对堵塞的散热管进行疏通，然后再将上、下水室重新焊回。上、下水室如有破漏，可用锡焊修复，破漏处较大时，可用铜皮烫锡后，对破漏处进行锡焊修补。散热管如有破漏，可将散热片剪开后用烙铁直接焊修。如果个别散热管破损严重，可裁去后焊上新管。或将损坏的散热管压扁焊死，但这样会降低散热器的散热效率，因此堵掉的散热管应不多于三根。,散热器有堵塞或破裂能否修复,早期的散热器上、下水室及散热管均为铜质，这种散热器如有堵塞，可将上、下水室和散热器芯接合处的焊锡熔化后拆下上、下水室，把堵塞的散热器芯浸在水中，用长条形薄钢片或长钢丝对堵塞的散热管进行疏通，然后再将上、下水室重新焊回。上、下水室如有破漏，可用锡焊修复，破漏处较大时，可用铜皮烫锡后，对破漏处进行锡焊修补。散热管如有破漏，可将散热片剪开后用烙铁直接焊修。如果个别散热管破损严重，可裁去后焊上新管。或将损坏的散热管压扁焊死，但这样会降低散热器的散热效率，因此堵掉的散热管应不多于三根。,散热器有堵塞或破裂能否修复,现代汽车散热器的上、下水室均为工程塑料制成，其和散热器芯的接合处为铆合结构，并靠橡胶密封垫保持密封。这种散热器如有堵塞，可将铆合在散热器芯上的上、下水室拆下，对散热器芯进行疏通，更换新的橡胶密封垫后，将上、下水室重新铆合在散热器芯上。散热器的上、下水室如有破漏，可用塑料焊枪焊修或用环氧树脂胶修补。这种散热器的芯管通常为铝质，不易焊修，如有破漏，应更换散热器总成。散热器的主要维修内容是：清堵、焊漏和整形，以及水冷却系的密封检查。散热器外部一般采用机械疏通或用压缩空气、高压水流冲洗的方法清理。散热器内部水垢堵塞的清理。即利用酸或碱类物质与水垢的化学反应，使水垢变成可溶于水的物质而被清除。清洗时，最好采用循环法，即先用酸性溶液洗涤，然后再用碱性溶液冲洗中和。清洗时，清洗液以一定的压力（一般为10kPa），在水套和散热器内循环，时间一般为35min。,第四节冷却风扇,本节主要介绍的内容有：风扇 维修,风扇实物，如图5-13所示。冷却风扇置于散热器后面。功用是当风扇旋转时吸进空气使其通过散热器，以增强散热器的的散热能力，加快冷却液的冷却速度。,一、风扇,在发动机过热的情况下，可通过观察双金属感温簧的外末端处，先从固定槽内把盘簧撬出，然后反时针转动盘簧，直到感觉被拌住为止，不得用力使盘簧外端转过止动处。然后测量盘簧外末端与固定槽之间的距离应为13mm。如果轴不随盘簧的转动而转动，即阀片不能打开从动板上的进油孔，则表明该离合器已损坏，应解体、清洁、润滑阀片轴或更换新的硅油风扇离合器。检查后，再将盘簧的外末端压入固定槽内。,二、维修,硅油风扇的检查,如果电动冷却风扇在发动机冷却液温度升高到规定温度后没有及时运转，会导致发动机冷却液温度过高，甚至出现水箱开锅的现象。对于不同牌号的汽车或同一牌号不同年份生产的汽车，其电动冷却风扇的控制电路都不完全相同，因此在检修电动冷却风扇不转的故障时，应参照该车型维修手册中的内容和诊断程序。一般车型的电动冷却风扇控制电路的原理，如图5-14所示。安装在发动机水道或散热器上的冷却液温度开关和汽车空调开关，通过继电器共同控制冷却风扇电机，在发动机冷却液温度达到规定数值时或开启汽车冷气空调时，电动冷却风扇电机都会运转。若发动机冷却液温度升高后，电动冷却风扇没有运转，其原因可能是风扇电机的故障，也可能是继电器、冷却液温度开关或电路方面的故障，可按下述步骤进行诊断：,电动冷却风扇不转的原因及排除,（1）找到电动冷却风扇继电器，将继电器拔下，用试灯检查继电器插座上触点电源的插孔上有无12V电源。如果没有电源，应检查电源熔断丝或检修电源线路。若有电源，可用一条电线将继电器插座上触点的两个插孔短接，同时察看电动冷却风扇有无运转，如果没有运转，则可能是风扇电机有故障，也可能是继电器到风扇电机的线路或风扇电机的搭铁线有故障。（2）打开点火开关后，用试灯检查继电器插座上接继电器线圈的插孔上有无电流，如没有电流，应检查点火开关到继电器插座的线路。（3）安装好电动冷却风扇继电器，将冷却液温度开关上的线束插头拔下，打开点火开关后将冷却液温度开关的接线搭铁（如果插头内只有一个插孔）或将线束插头内的两个插孔短接，如果此时风扇有运转，说明继电器及风扇电机是正常的，冷却液温度升高后，电动冷却风扇没有运转的原因是冷却液温度开关有故障，应更换冷却液温度开关。（4）如果在步骤（3）中风扇没有运转，应检查继电器，如果继电器是正常的，则继电器到冷却液温度开关的线路有断路，应检修。,（7）燃烧室内积炭过多。清洗燃烧室。（8）风扇离合器接合时间过晚或打滑。检修或更换风扇离合器。（9）散热器的进水管或出水管凹瘪。检修或更换散热器水管。（10）节温器主阀门不能打开或打开时间过迟。检修或更换节温器。（11）散热器内部水垢堵塞或外部过脏。清洗散热器。（12）百叶窗不能完全打开。抢修百叶窗及控制机构。（13）电动风扇性能不良。检修或更换电动风扇。（14）温控开关或冷却液温度传感器和控制器失效。检修或更换温控开关、冷却液温度传感器或控制器。,冷却液温度过低,冬季运行的汽车，冷却液温度表和冷却液温度传感器技术状况完好的情况下，发动机达不到正常的工作温度；发动机动力不足，油耗增加。出现这些现象，可判定发动机有冷却液温度过低的故障发生。造成冷却液温过低的原因及处理方法有：（1）百叶窗关闭不严。检修百叶窗及控制机构。（2）风扇离合器接合过早。检修或更换风扇离合器。（3）温控开关闭合太早。检修或更换温控开关。,冷却液消耗过多,冷却液消耗过多是指冷却液比正常情况下消耗过快的现象。其主要原因有冷却系内部渗漏，冷却系外部渗漏和散热器盖开启压力过低。通过目测检查外部有没有漏水的痕迹，确定有无外部渗漏；通过检查机油是否发白（乳化）或在发动机冷却液温度正常时排气是否冒白烟确定内部是否渗漏。此外还可用专用手动压力测试器进行就车检测。封闭的冷却系统，只有在冷却液过热，温度超过其沸点时才会发生损耗。驾驶方式不当或冷却气流受到阻碍常会引起过热。一般引起过热的原因有：（1）冷却空气流量减少。如果散热器损坏、阻塞，或在散热器护栅上装了附加灯光，都会使冷却空气流量减少。（2）散热风扇不工作，或工作不正常。（3）车辆行驶在陡坡上档位太低，或行驶在长坡上，或环境温度过高。,在检查冷却系统有无泄漏之前，应先加足冷却液，然后运转发动机，在发动机冷车、热车、怠速、中速、高速等状态下，以目视的方法检查发动机外部是否漏水。冷却系统的泄漏检查，还可以借助一种专用工具（冷却系统压力试验器）来进行。（如5-5图所示）。,冷却系统泄漏的检修,若冷却液充足但发动机温度却很高，而且经检查并未发现有燃烧气体窜入水道，则故障原因只可能是散热风扇皮带松弛打滑、硅油风扇耦合器失效、电动风扇的电机或冷却液温度开关或其电路有故障、散热器堵塞、节温器损坏、水泵工作不正常等。,如果在发动机运转中上、下水管的水温上升很慢，同时仪表板上的水温表指示的水温却较高，说明节温器有故障，其阀门打不开，也可能是节温器已被人为拆除。此时冷却水直接经小水管流回水泵，没有经过散热器散热。应更换或安装新的节温器（如图5-6所示）。,冷却液充足但发动机温度却很高的检修,
