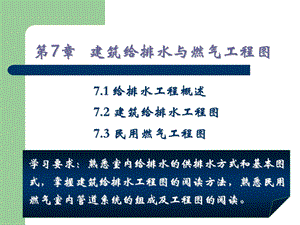

第7章 建筑给排水与燃气工程图,7.1 给排水工程概述,7.2 建筑给排水工程图,7.3 民用燃气工程图,学习要求：熟悉室内给排水的供排水方式和基本图式，掌握建筑给排水工程图的阅读方法，熟悉民用燃气室内管道系统的组成及工程图的阅读。,7.1 给排水工程概述,一、建筑给排水工程分类,二、建筑室内给水工程,三、建筑室内排水工程,一、建筑给排水工程分类,建筑给水排水：是建筑物不可缺少的组成部分。它包括建筑内部给水排水系统、建筑消防系统、居住小区给水排水系统、建筑水处理、特殊建筑给水排水（如水景、游泳池给水排水等）。室内给水系统的任务：根据各类用户对水质、水压、水量的要求，将水从室外给水管网引入室内，并通过室内给水管道，把水送到各用户配水点。室内排水系统的任务：将建筑物内部生活用水的污废水、生产污废水、建筑屋顶的雨雪水收集后并排到室外排水系统中。,按照用途分类,建筑给排水工程,建筑室内给排水工程,建筑室外给排水工程,室内给水,室内排水,室外给水,室外排水,生活给水,消防给水,生产给水,生活污废水排水,工业污废水排水,屋面雨雪水排水,给水处理,循环用水,污废水处理,污废水排放,二、建筑室内给水工程,室内给水系统的组成：（P210 图9-1）引入管（进户管）：穿承重墙和基础的管道，是室外给水管网与室内给水管网之间的联络管道。水表结点：装设在引入管上的水表及其在前后上的闸门、和泻水装置等。管网系统：室内给水水平和垂直干管、立管、支管等。给水附件：给水管上的闸门、止回阀及各种配水龙头。升压和贮水设备：如：水箱、水泵、气压给水装置、水池等升压和贮水设备。消防给水设备：按规定设置的消火栓、自动喷水设备。,二、建筑室内给水工程,建筑室内给水方式：直接给水方式；设水箱的给水；设水泵的给水方式；设水池、水泵、水箱的给水方式；高层建筑分区的供水方式；建筑内部热水给水的方式。,直接给水方式,设水箱的给水方式,设水泵、水箱的给水方式,设水池、水泵、水箱的给水方式,下行上给水池、水泵、水箱的给水方式,三、建筑室内排水工程,室内排水系统的组成：（P210 图9-1）卫生器具（或生产设备）：是排水系统的起点，接纳污废水从器具排出口经存水弯和器具排水管流入横支管。横支管：把器具排水管接纳来的污废水排至立管。立管：接纳各横支管中的污废水然后再排至排出管。排出管（总横干管）是室内排水立管与室外排水检查井之间的连接管段。通气系统：将室内排水管道中产生的有毒气体和臭气排到大气中去，并能保持排水管系统的压力稳定，避免发生被抽吸（负压）或喷溅（正压）。清通设备：疏通排水管，在排水系统内设检查口、清通口和检查井,室内排水系统组成,三、建筑室内排水工程,建筑室内排水方式：（又称为排水制度）可分为生活污水的排放、生产废水的排放、室内雨雪水的排放。分流制排水：指污水、废水、雨雪水三类 污废水分别设置管道排出室外。合流制排水：指污水、废水、雨雪 水，两 类或 三类污废水合流排出。,室内排水系统图式,检查口,透气帽,检查井,排出管,7.2 建筑给排水工程图,一、给排水工程图的识图方法,二、给排水工程图识图实例,一、给排水工程图的识图方法,平面图的识读：识读给水工程图的方法：顺着介质流向读图 识读排水工程图的方法：逆着介质流向读图 给水进户管（水表）、污废水的排出 管（检查井）的布置；给排水干管、立管、支管的布置；用水设备、卫生器具的布置；升压、储水设备及水池、水箱的布置；消防给水管道及消火栓的布置。,一、给排水工程图的识图方法,轴测图的识读：给水按进户管、干管、立管、支管、用水设备的顺序进行；排水按卫生器具及排水设备、存水 弯、器具排水支管、排水横管、立 管、排出管的顺序进行；按照设计说明及设备材料表，清楚 管材、管件的选用，其连接的方式 及要求。,一、给排水工程图的识图方法,详图的识读：水表、管道节点、阀门及水泵、卫生设 备、排水设备、室内消火栓、消防水泵接合 器、管道支架、管道保温、加热设备及开水 炉、水箱等设备给出详图（正投影法绘制或 选用标准图），供安装使用。特别是管道支架的形式和位置（平面图和轴测图均不绘制），结合规范，按详图和标准图进行。,二、给排水工程图识图实例,例1：P216-220 图9-19，图9-11，图9-12是一幢住 宅的给排水管道平面图、轴测图、详图。其图纸说明如下：给水管采用镀锌焊接钢管，螺纹连接；排水管采用承插铸铁管，石棉水泥接口；水表采用螺旋式湿式水表LXS-20型，阀门采用截止阀JIIJ-1.0型；坐式大便器、蹲式大便器、洗脸盆、浴盆用厂家；埋地的金属管刷沥青漆两边，明露给水管刷白色调和漆两边，明露的排水管除锈后刷防锈漆两边，再刷银粉漆两边；卫生设备安装参见90S322,例2：P221 图9-16 图9-34 一幢公共建筑中客房给水排水（含一层餐厅自动喷淋系统）施工图。普通消防系统；自动喷淋系统；冷水系统；热水系统；排水系统；屋面水管配管系统。,7.3民用燃气工程图,一、民用燃气工程概述,二、民用燃气工程图,三、民用燃气工程图识读,一、民用燃气工程概述,燃气：是一种气体形式的能源载体，是各种气体燃料的统称。它与传统的固体燃料相比，具有输送方便、有利于燃烧应用于设备的调节与控制、能源利用效率高以及然气燃烧后没有固体废渣清运等优点。,燃气的性质：一是毒性大；二是易燃易暴。,燃气的种类：国家燃气分类标准将燃气划分为 人工燃气（R）、天然气（T）、液化石油气（Y）三大类。,城市燃气供应方式：燃气管道供应方式（高压、中压、低压管网）和燃气瓶装供应方式（15KG纲瓶、50KG纲瓶及储罐集中供应）。,一、民用燃气工程概述,室内燃气管道系统的组成：它由引入管、主干管道（立管）、用户支管、表后管、阀门及其 配件等构成。用户表前管部分：引入管、主干管道（立 管）、用户支管、用户单元总阀。用户表后管部分：表后管、切断阀门、用气 点（燃气灶具、热水炉、热水器等）。,二、民用燃气工程图,燃气管道工程图的组成：它主要有各层平面图、系统图和详图组成。平面图：表明建筑物燃气管道和设备的平面布置。即：引入管与庭院管网、燃气设备、管道系统、阀门 及燃气表等平面布置情况、规格尺寸和相互关系。系统图：它是表明燃气管道系统空间关系的立体图。即管道系统的方向、管道分支情况、立管编号、管径 尺寸和管道标高等。详图：表明具体部位的详细做法。通常参阅建筑设 备施工安装图册,煤气管道安装常识,1、煤气管道应沿非燃材料墙面敷设，当与其他管道相遇时，应符合下列要求：(1)水平平行敷设时，净距不宜小于150mm；(2)竖向平行敷设时，净距不宜小于100mm，并应位于其他管道的外侧；(3)交叉敷设时，净距不宜小于50mm。,2、特殊情况室内煤气管道必需穿越浴室、厕所、吊平顶(垂直穿)和客厅时，管道应无接口。3、室内煤气管不宜穿越水斗下方。当必需穿越时，应加设套管，套管管径应比煤气管管径大二档，煤气管与套管均应无接口，管套两端应伸出水斗侧边1020mm。4、煤气管道安装完成后应作严密性试验，试验压力为300mm水柱，30分钟内压力不下降为合格。,5、燃具与电表、电器设备应错位设置，其水平净距不得小于500mm。当无法错位时，应有隔热防护措施。6、燃具设置部位的墙面，为木质或其他易燃材料时，必须采取防火措施。7、各类燃具的侧边应与墙、水斗、门框等相隔的距离及燃具与燃具间的距离均不得小于200mm。当两台燃具或一台燃具及水斗成直角布置时，其两侧进离墙之和不得小于1.2m。,三、民用燃气工程图识读,燃气管道工程图的识读方法：首先识读平面图，了解管道和设备的平面布置。即：引入管、干管、立管、阀门、燃气设备的平面 位置。将系统图与平面图对照进行，沿着燃气流向，从引 入管开始，依次读立、支管、燃气表、器具连接管、灶具等。对具体部位的详细做法没有特殊要求一般不绘施工 图。通常参阅建筑设备施工安装图册。,例题：P236 图9-36、图9-37为住宅燃气管道工程图。图纸设计说明：引入管采用无缝钢管；室内燃气管道采用低压流体输送管道螺纹连接；燃气系统中的阀门采用内螺纹旋塞阀X13F-1.0;燃气表采用LML2型民用燃气表,流量为 3.0M3/H；灶具选用自动点火双眼考排燃气灶。,
