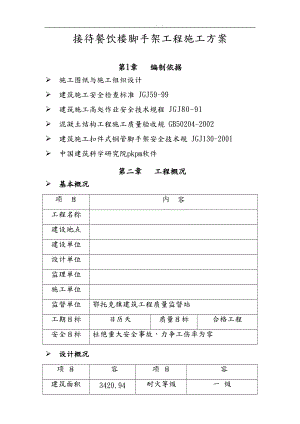

. . 接待餐饮楼脚手架工程施工方案第1章 编制依据Ø 施工图纸与施工组织设计 Ø 建筑施工安全检查标准 JGJ59-99Ø 建筑施工高处作业安全技术规程 JGJ80-91Ø 混凝土结构工程施工质量验收规 GB50204-2002Ø 建筑施工扣件式钢管脚手架安全技术规 JGJ130-2001Ø 中国建筑科学研究院pkpm软件 第二章 工程概况Ø 基本概况项 目内 容工程名称建设地点建设单位设计单位监理单位施工单位监督单位鄂托克旗建筑工程质量监督站工期目标日历天质量目标合格工程 安全目标杜绝重大安全事故，力争工伤率为零Ø 设计概况项 目 容项 目 容建筑面积3420.94耐火等级一 级±0.0001296.20建筑功能员工宿舍层数地上五层建筑高度20.362使用年限50年屋面板30°45°斜屋面建筑类别三类建筑设计使用年限50年结构形式框架结构基础形式柱下独立基础抗震等级三级场地类别类第三章 施工准备Ø 技术准备1、技术人员认真熟悉图纸和施工专项方案，严格按照设计要求与国家现行安全规进行脚手架搭设。2、技术人员对操作班组做好本分项工程的详细技术交底、安全交底，明确脚手架安装标准与拆除要求。3、质检员、材料员认真掌握进场材料检查标准与质量要求，做好进场材料验收。Ø 材料准备 所用材料都经建设主管部门产品认证，并经现场取样试验合格后才投入使用。钢管：采用48×3.5mm的标准钢管，表面平直光滑，无裂纹、分层、压痕、划道和硬弯。使用前除锈并统一涂色，剪力撑按300mm分段刷红白油漆。扣件：采用1kg/个的标准扣件，表面不得有裂纹、气孔、疏松、砂眼等锻造缺陷。扣件与钢管的吻合面要接触良好，加紧钢管时开口处最大距离小于5mm，螺栓不得滑丝。脚手板：采用50×300×4000mm的松木，板两端绑扎4mm的镀锌铁丝两道，不得使用腐朽或有裂纹的脚手板。安全网：立网采用绿色密目式安全网，网眼满足2400目cm2，做耐贯穿试验不穿透，1.6×1.8m的单网重量在3.0kg以上；平网采用网眼规格为50×50的一层尼龙绳水平安全网。 连墙件：选用48×3.5mm的钢管，外与脚手架采用扣件锁紧，里与建筑物可靠固定。Ø 作业条件 1、劳务公司配备专业架子工数量应满足现场施工需求。同时，配备足够数量的普工，用于材料传递、清理等辅助工作。 2、钢管、扣件、脚手板等材料的运输由塔吊掉运，人工配合就位。第四章 脚手架搭设方案Ø 架体部署根据工程结构形式，外架沿建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架，此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护；架采用满堂红扣件式钢管 脚手架，砌体、装饰采用活动脚手架；脚手架大横杆、小横杆、立杆统一涂成黄色，剪刀撑按300mm分段刷红白油漆。Ø 搭设参数 单立杆双排脚手架搭设高度19米，立杆距结构外墙0.35m，横距1.05m、纵距1.50m，步距1.80m，扫地杆距地0.2m统圈设置。连墙件采用2步3跨刚性连接；满堂架纵横间距1.0m,步距1.5m，扫地杆距地0.2m。第五章 施工工艺与构造要求Ø 脚手架搭设流程铺设垫板摆放扫地杆竖立杆并与扫地杆扣牢安装第一步大横杆安装第一步小横杆安装第二步大横杆安装第二步小横杆设置连墙件接长立杆加设剪刀撑铺脚手板、挡脚板设护身栏杆挂安全网Ø 脚手架搭设1、脚手架基础脚手架地基础在回填土完后夯实，表面浇筑150mm厚1.5m宽的C20混凝土，按照立杆间距铺设通长垫板，在脚手架四周距外立杆300mm处设200×200-400mm混凝土排水明沟。 2、立杆 立杆设置垫板，并设置纵、横向扫地杆,纵向扫地杆采用直角扣件固定在距底座上皮200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上;当立杆基础高低差1m时必须将高处的纵向的扫地杆向低处延长两跨与立杆固 定，靠边坡上方的立杆轴线到边坡的距离500；立杆必须用连墙件与建筑物可靠连接；立杆各层各步接长必须采用对接扣件连接，对接扣件应交错布置，两根相邻立杆的接头不应设在同步，同步隔一根立杆的两个相邻接头在高度方向错开的距离500mm，各接头中心至主节点的距离600mm；立杆在顶层顶步接长可采用搭接，搭接长度1.0m，采用3个旋转扣件固定，端部扣件盖板的边缘至杆端距离100mm。3、 纵向水平杆 纵向水平杆宜设置在立杆侧，其长度不宜小于3跨；纵向水平杆接长采用对接扣件连接时，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨，不同步或不同跨两个相邻接头在水平纵向错开的距离不少于500mm，各接头中心点距主节点的距离不宜大于纵距的1/3；采用搭接时，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘无搭接纵向水平杆杆端的距离不应小于100mm；纵向水平杆应为横向水平杆的支座，用直角扣件固定于立杆上。4、横向水平杆横向水平杆主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不应大于150 mm。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距结构外边缘300mm；作业层上排主节点处的横向水平杆，根据支撑脚手板的需要等间距设置，其最大间距不应大于0.75m；脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平上，同一根立杆上设置的上下两步横向水平杆宜左右交错设置，同层的相临小横杆在立柱处相向布置。5、连墙件连墙件应靠近主节点从底层第一步纵向水平杆处开始按2步3跨呈矩形设置，偏离主节点的距离不应大于300mm；连墙件采用外脚手架上小横杆与短钢管锁住框架柱，起到外脚手架与结构主体连接加固的作用；连墙件呈水平设置，当不能水平设置时，脚手架连接的一端应下斜连接，不应采用上斜连接。连墙件伸出扣件距离应大于100m。 6、剪刀撑 剪刀撑随立杆、纵横向水平杆同步搭设，在外侧立面的两端沿架高各设置一道，中间各道剪刀撑之间的净距不应大于9.0m；剪刀撑宽度不应小于4跨，且不应小于6.0m，斜杆与地面的倾角宜在45°60°之间；剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm；剪刀撑斜杆的接长宜采用搭接，搭接长度1.0m,采用3个扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。 7、脚手板脚手板应铺设在三根横向水平杆上，作业层端部严禁有探头长度150mm的探头板。脚手板铺设采用对接平铺，接头处必须设两根横向水平杆，脚手板外伸长小于150mm，两块脚手板外伸长度的和不应大于30mm。 8、防护栏杆措施脚手架外围满挂全封闭式密目安全网，将安全网用绑绳固定在脚手架外立杆侧。作业层上外排立杆0.6m与1.2m处设两道防护栏杆，底部侧面设18cm高的挡脚板，并在作业层下步架处设一道水平兜网。在架高度3.6m处设首层平网，往上每隔5步距设隔层平网，施工层应设随层网。9、门洞与斜道 因施工需要须搭设门洞，门洞挑空一根立杆、跨越2步2跨。将里外排脚手架中门洞两侧的立杆与上部大横杆改成双管加强，同时在门洞两侧增加斜杆与横向斜撑，以利于脚手架上部荷载向两侧传递;出入口处搭设采用扣件式脚手架搭设门字型架安全通道，安全通道长4m宽4m；安全通道顶面满铺双层脚手板硬防护，两层脚手板间距为300mm。侧面满挂安全网，安全网同外架安全网，搭设高度为3m。外脚手架设置上下走人斜道，紧靠脚手架的外侧搭设，立杆单独设置;剪刀撑和横向斜撑设置同外架要求;斜道采用之字形搭至五层,坡度为1:3、宽度为1.0m，拐弯处平台宽1.5m,长2.0m；斜道两侧与平台外围均设置剪刀撑和1.2m高防护栏杆与180mm高挡脚板,用密目安全网封闭。斜道两侧、平台外围和端部设置连墙件，每两步应加设水平斜杆。Ø 脚手架检查与验收 脚手架搭设前，项目技术负责人按经监理审批同意的施工方案，结合现场作业条件向安全员与操作人员做详细的交底，指定专人指挥，项目专职安全员跟班作业，确保安全搭设。脚手架搭设完毕，经自检合格后由项目经理组织项目技术负责人、专职安全员会同搭设人员联合验收，按方案和规分段逐次检查，通过后报监理验收同意后投入使用。 检验标准：主杆纵距偏差：±50mm；主杆垂直偏差：H/100，且不大于100mm；扣件紧固力矩满足4050N.m，且不得大于65.5N·m，抽查数量为安装数的5，其中不合格数10抽查数；其余指标按JGJ130-2001相关规进行。 项目安全部门每月必须对架子进行不少于三次的周检，技术部门安排测量人员与时做好架子的变形观测，观测项目主要是架子的垂直度和变形。对检查中发现的问题立即进行整改，并将检查结果与整改情况按规定进行记录。Ø 脚手架拆除1、拆除前将脚手架上杂物和地面障碍物清理干净，并经项目安全员确认后方可拆除，拆除前由项目专职安全员向作业人员进行安全技术交底。2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。3、脚手架的拆除顺序:安全网挡杆脚手板剪刀撑小横杆大横杆立杆4、不准分立面拆除或在上下两步同时拆除，做到一步一清，一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣件；拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣件；连墙杆必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固，后拆除连墙件。5、拆除时统一指挥，上下呼应，动作协调，防止坠落，项目专职安全员在现场跟班巡视，发现不安全苗头与时制止。6、拆下来的的材料与时检查、整修并按品种、规格码堆存放。第六章 脚手架施工管理措施Ø 安全技术措施1、脚手架搭设人员必须是经过考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。2、使用前应对钢管、扣件、脚手板进行检查验收，不合格品不得使用。3、垫板宜采用长度不少于2跨，厚度不小于50的木垫板，底面标高宜高于自然地坪50。4、扣件规格必须与钢管外径一样，不得混用，扣件螺拴拧紧扭力矩应为40N.M65 N.M，扣件上螺栓保持适当的拧紧程度。5、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步，每搭完一步脚手架后，应校正步距、纵距、横距与立杆的垂直度。6、当搭至有连墙件的构造点时，在搭设完该处的立杆，纵向水平杆，横向水平杆后，应立即设置连墙件。7、对接扣件安装时其开口应向，以防进雨水，直角扣件安装时开口不得向下，以保证安全。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。8、在拐角处的脚手板，应与横向水平杆可靠连接，防止滑动。Ø 安全施工措施1、搭设人员必须戴安全帽、系安全带、穿防滑鞋。2、在脚手架使用期间，严禁任意拆除下列标件：主节点处的纵横向水平杆，纵横向扫地杆。3、脚手架底排必须设有良好的防电、防雷接地装置，以与在脚手架的每排按规定设置消防器材。4、铺设首层脚手板硬防护和作业层脚手板，随层设置兜。5、护身栏、脚手板、挡脚板、密目安全网等影响作业班支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。6、定期检查脚手架，发现问题和隐患，在施工作业前与时维修加固，以达到坚固稳定，确保施工安全。7、不得将模板支架、缆风绳、泵送砼和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。8、遇有恶劣气候（如风力在六级以上）影响施工安全时，不得进行高空脚手架搭拆作业。Ø 应急救援措施 1、应急救援小组组长： （项目经理）副组长：（项目副经理）、（技术负责人）成 员：救护中心:： 120 应急物资准备:常用应急救援物品（如常用外伤药品、急救担架、急救绷带、应急照明灯等）。 2、应急预案响应程序发生紧急事故时，发现人应立即向应急救援小组成员或者组长报告，亦可根据紧急事态情况直接报告地方相关救援机构。班组组长必须立即向项目部应急组报告，并立即赶到现场，组织人员进行救援。 项目部应急组组长、副组长根据现场紧急事态情况迅速启动应急预案，并立即报告地方救援机构，同时向公司应急救援机构报告。公司应急组织组长根据事态情况协调和部署救援工作，必要时组织公司救援组有关成员赶赴现场指挥协调。 3、应急预案的终止事故现场经过应急预案实施后，所有现场人员得到清点，事故得到有效控制，应急总指挥可决定终止应急预案。Ø 文明施工 1、进入现场一切材料必须按照现场管理平面图指定位置一次性放置到位，各类材料分类码放，按企标要求挂牌，控制高度符合要求，保持现场材料整齐统一。2、脚手架大横杆、小横杆、立杆统一涂成黄色，剪刀撑按300mm分段刷红白油漆。 3、安全密目网按照规定悬挂整齐，不得使用破损和污染严重的网片。并在每施工楼层混凝土浇捣完成后进行清洗，保证架体外观整洁。 4、运至地面的材料应应随时整理、检查，按品种、分规格堆放整齐，妥善保管。 5、定期定人对脚手架排水沟进行清理，保证排水畅通，不积水。- 12 - / 13
