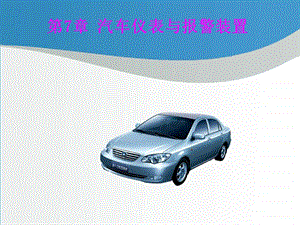

    第7章汽车仪表与报警装置.ppt

    第7章 汽车仪表与报警装置,7.1 汽车仪表装置,机油压力表用来检测和显示发动机主油道的机油压力的大小,以防因缺机油而造成拉缸、烧瓦等严重故障。机油压力表可分为电热式及电磁式等类型。,7.1.1 机油压力表,图7-1 电热式机油压力表的结构与工作原理1油腔;2膜片;3弹簧片;4、11双金属片;5调节齿轮;6接触片;7传感器接线柱;8电阻;9、14机油压力表接线柱;10、13调节齿扇;12指针,1.电热式机油压力表 电热式机油压力表又称双金属片式机油压力表,其结构与工作原理如图7-1所示。,1)电热式机油压力表的结构 表内装有双金属片,其上绕有电热线圈,其一端通过接线柱与传感器相连,另一端通过接线柱接电源正极。内部有可感受机油压力的膜片,膜片的上方为弯曲的弹簧片,弹簧片的一端固定并搭铁,另一端焊有合金触点。2)电热式机油压力表的工作原理 机油压力较小时,膜片几乎没有变形,触点间压力小,电流通过不久,温度略有上升,双金属片稍有变形,触点就分开,平均电流小,指针偏转角度小;机油压力升高时,膜片拱曲,触点间压力增大,需要通过较大电流,双金属片的变形才能使触点分开,平均电流大,指针偏转角度大。,2.电磁式机油压力表电磁式机油压力表的结构与工作原理如图7-2所示。,图7-2 电磁式机油压力表的结构与工作原理1L1线圈;2转子;3指针;4L2线圈;5可变电阻式机油压力传感器,7.1.2 燃油表,1.电磁式燃油表电磁式燃油表的结构与工作原理如图7-3所示。,图7-3电磁式燃油表的结构与工作原理1左线圈;2右线圈;3转子;4可变电阻;5传感器接线柱;6滑片;7浮子;8、10燃油表接线柱;9指针;11点火开关,2.动磁式燃油表 如图7-4所示,左线圈和右线圈互相垂直地绕在一个矩形塑料架上,塑料套筒轴承和金属轴穿过交叉线圈,金属轴上装有永久磁体转子,转子上连有指针。,图7-4 动磁式燃油表的结构1左线圈;2指针;3右线圈;4永久磁体转子;5可变电阻;6接线柱;7滑片;8浮子,3.电热式燃油表 电热式燃油表的基本结构如图7-5所示。当油箱无油时,浮子下沉,滑片处于可变电阻的最右端,电阻全部串入电路中,此时电路中电流最小,燃油表加热线圈发热量小,双金属片变形小,带动指针指在“0”位。,图7-5 电热式燃油表的基本结构1稳压器;2加热线圈;3双金属片;4指针;5可变电阻;6滑片;7浮子,4.电子式燃油表 如图7-6所示为电子式燃油表电路。Rx是浮子式滑线电阻器,两块LM324(运算放大器)及相应的电路和VD1VD7发光二极管作为显示器件。由R15和VD8组成的串联稳压电路,为各运算放大器提供作为基准电压的稳定电压,输入集成电路IC1和IC2组成的电压比较器反向输入端。,图7-6 电子式燃油表电路,7.1.3 冷却液温度表,图7-7 电热式冷却液温度表的结构原理1铜壳;2、4、9双金属片;3固定触点;5接触片;6壳;7接线柱;8、11调整齿扇;10指针;12弹簧片,冷却液温度表用来检测和显示发动机冷却液的工作温度,以防因冷却液温度过高而使发动机过热。冷却液温度表可分为电热式、电磁式等类型。1.电热式冷却液温度表 电热式冷却液温度表的结构原理如图7-7所示。,2.电磁式冷却液温度表电磁式冷却液温度表的结构原理如图7-8所示。,图7-8 电磁式冷却液温度表的结构原理1、2线圈;3转子;4指针;5冷却液温度传感器,1.车速里程表 车速里程表是用来指示汽车行驶速度和累计行驶里程数的仪表,由车速表和里程表两部分组成。1)电子式车速表 电子式车速表主要用来指示汽车行驶速度,即利用车速传感器的测量信号,计算并显示汽车瞬时速度的大小。如图7-9所示为电子式车速表系统构成图。,图7-9 电子式车速表系统构成图,7.1.4 车速里程表及发动机转速表,2)电子式里程表 汽车的里程表用于累计、储存和显示汽车所走过的里程,既有在需要的时候重新置值的短途表,也有用来指示汽车走过的总里程表。每次行驶里程是利用集成电路通过车速传感器所产生的脉冲信号数来计算并存储汽车所走过的里程的。累加各次行驶过的里程数,便可得到总里程数。,2.发动机转速表 电子式转速表获取转速信号的方式有三种:从点火系获取信号,从发动机的转速传感器获得转速信号,从发电机获取转速信号。汽油发动机电子式转速表都是以点火系的初级电路为转速信号的。如图7-10所示为电子式转速表电路原理图,转速信号来自于点火系的初级电路。,图7-10 电子式转速表电路原理图,7.1.5 汽车电子组合仪表,1.ED-02型电子组合仪表如图7-11所示为ED-02型电子组合仪表示意图。,图7-11 ED-02型电子组合仪表示意图1冷却液温度表;2燃油表;3制动故障报警灯;4机油压力过低报警灯;5左转向指示灯;6充电指示灯;7冷却液温度过高报警灯;8燃油量过少报警灯;9车速表;10蓄电池继电器开关;11电压表;12车门状态指示灯;13右转向指示灯;14倒车指示灯;15雾灯;16制动指示灯;17、18前照灯远光、近光指示灯,2.汽车智能组合仪表如图7-12所示为单片机控制的汽车智能组合仪表的基本组成。,图7-12 汽车智能组合仪表的基本组成,1.电热式机油压力表的故障诊断1)指针不动(1)故障现象:发动机在各种转速时,机油压力表均无指示值。(2)故障产生的原因:机油压力表故障。机油压力传感器故障。连接导线断路。发动机润滑系统有故障。,7.1.6 汽车仪表常见故障诊断,(3)故障诊断:可按如图7-13所示的步骤进行故障诊断。,图7-13 电热式机油压力表指针不动诊断流程,2)发动机未起动指针就动(1)故障现象:接通点火开关,发动机未起动,机油压力表指针却开始移动。(2)故障产生的原因:机油压力表故障。机油压力传感器故障。压力表至传感器间的导线搭铁。(3)故障诊断:可按如图7-14所示的步骤进行故障诊断。,图7-14 发动机未起动指针就动的故障诊断流程,3)指针指示值不准(1)故障现象:机油压力表指针指示机油压力值不准确。(2)故障产生的原因:压力表故障。传感器故障。(3)故障诊断:可按如图7-15所示将毫安表、可变电阻器、机油压力表和蓄电池串联组成回路,进行故障诊断。,图7-15机油压力表检查电路1毫安表;2可变电阻;3机油压力表,2.电磁式冷却液温度表的故障诊断1)指针不动(1)故障现象:将点火开关置“ON”位置,指针不动。(2)故障产生的原因:冷却液温度表电源线断路。冷却液温度表故障。传感器故障。冷却液温度表至传感器之间的导线断路。(3)故障诊断:可按如图7-16所示的步骤进行故障诊断。,图7-16 电磁式冷却液温度表指针不动的故障诊断流程,2)指针指向最大值不变(1)故障现象:接通点火开关后,冷却液温度表指针即指向最高温度。(2)故障产生的原因:温度表至传感器导线搭铁。传感器内部搭铁。(3)故障诊断:可按如图7-17所示步骤进行故障诊断。,图7-17 电磁式冷却液温度表指针指向最大值不变的故障诊断流程,3.燃油表的故障诊断1)燃油表指针总指示“1”即“油满”位置(1)故障现象:将点火开关置“ON”位置时,不论燃油量多少,燃油表指针总是指示“1”即“油满”位置。(2)故障产生的原因:燃油表至传感器导线断路。传感器内部断路。(3)故障诊断:可按如图7-18所示步骤进行故障诊断。,图7-18 燃油表指针总指示“1”位置的故障诊断流程,2)燃油表指针总指向“0”即“无油”位置(1)故障现象:将点火开关置“ON”位置时,不论燃油量多少,燃油表指针总是指示“0”即“无油”位置。(2)故障产生的原因:传感器内部搭铁或浮子损坏。燃油表至传感器之间的导线搭铁。燃油表电源线断路。燃油表内部故障。(3)故障诊断:可按如图7-19所示步骤进行故障诊断。,图7-19 燃油表指针总指向“0”位置的故障诊断流程,4.电子式车速表的故障诊断(1)故障现象:汽车行驶中车速表不显示车速值。(2)故障产生的原因:传感器故障。仪表故障。线路故障。(3)故障诊断:可按如图7-20所示步骤进行故障诊断。,图7-20 电子式车速表不工作的故障诊断流程,7.2 汽车报警装置,7.2.1 机油压力过低报警装置,1.弹簧管式机油压力报警装置 弹簧管式机油压力报警装置由弹簧管式机油压力报警开关和报警灯组成,如图7-21所示。弹簧管式机油压力报警开关结构为盒式,内有一管形弹簧。管形弹簧一端与传感器接头相连,另一端与动触点相连,静触点经接触片与接线柱相连。当机油压力低于某一值(不同汽车机油压力参数不同)时,管形弹簧变形很小,动触点和静触点闭合,电路接通,报警灯点亮;当机油压力高于某一固定值时,管形弹簧变形较大,动触点和静触点分开,电路断开,报警灯熄灭。,图7-21 弹簧管式机油压力报警装置,2.膜片式机油压力报警装置 膜片式机油压力报警装置主要由膜片式机油压力报警开关和报警灯组成。如图7-22所示为膜片式机油压力报警开关。报警灯安装在驾驶室的仪表板上,油压开关则安装在发动机的主油道上。,图7-22 膜片式机油压力报警开关1弹簧;2膜片;3弹片触点;4壳体,当燃油箱内的燃油减少到某一限定值时,为了告知驾驶员,在许多车辆上都装有燃油量过少报警灯,其连接电路如图7-23所示。,图7-23 燃油量过少报警灯连接电路图1金属网;2外壳;3热敏电阻元件;4油箱外壳;5接线柱;6报警灯,7.2.2 燃油量过少报警灯,冷却液温度过高报警灯的作用是当冷却液温度升高至限定值时,报警灯自动点亮,以示报警。其电路图如图7-24所示。,图7-24 冷却液温度过高报警灯电路图1冷却液温度报警传感器套筒;2双金属片;3报警灯;4静触点;5动触点,7.2.3 冷却液温度过高报警灯,制动液液面报警灯传感器的结构如图7-25所示。在传感器的外壳内装有舌簧开关,开关的两个接线柱与报警灯及电源相连接,浮子上装有永久磁体。当浮子随制动液面下降至限定值以下时,永久磁体的电磁吸力使得舌簧开关闭合,接通报警灯电路,报警灯点亮;当制动液液面在限定值以上时,浮子上升,由于磁体吸力减弱,舌簧开关在自身弹力作用下,断开报警灯电路,报警灯熄灭。,图7-25 制动液液面报警灯传感器的结构1浮子;2永久磁体;3舌簧开关;4接线柱;5外壳;6报警灯;7制动液面;8点火开关,7.2.4 制动液液面报警灯,1.冷却液温度过高报警灯常亮故障1)故障现象汽车在行驶过程中,发动机无论冷态还是热态,冷却液温度过高报警灯常亮。2)故障产生原因(1)冷却液温度过高报警开关故障。(2)报警灯线路有搭铁处。(3)储液罐中冷却液液面过低(带冷却液液位监测)。(4)冷却液液位开关故障。3)故障诊断与排除首先,检查发动机冷却液温度是否过高,储液罐液面是否过低。如果这些都正常,可拔下储液罐液位开关插头,如果报警灯熄灭,说明故障在液位开关。若报警灯仍然亮着,接好液位开关插头,拔下冷却液温度报警开关插头,如果报警灯熄灭,说明故障在冷却液温度报警开关;若报警灯仍然亮着,则说明报警灯线路有搭铁处。,7.2.5 汽车报警装置常见故障诊断与排除,2.机油压力过低报警灯常亮故障1)故障现象汽车在行驶过程中,发动机机油压力过低报警灯常亮。2)故障产生原因(1)机油压力报警开关故障(有的车辆采用两个报警开关同时监控,即低压报警开关和高压报警开关)。(2)润滑油油路压力达不到规定要求。(3)线路故障。3)故障诊断与排除 当出现机油压力过低报警灯常亮故障时,首先要区分是润滑系统故障还是报警系统自身故障,通常采用测量油压的方法进行诊断。,谢谢!再见!,
