08-02-01站内主接地网安装强制性条文执行记录表(5-B-6).docx

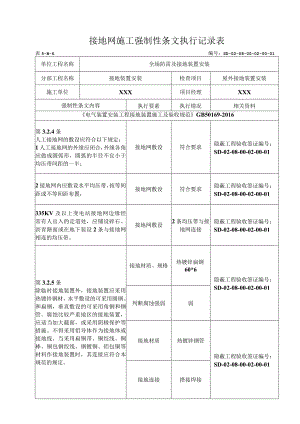

接地网施工强制性条文执行记录表表5-B-6编号：SD-02-08-00-02-00-01单位工程名称全场防雷及接地装置安装分部工程名称接地装置安装检查项目屋外接地装置安装施工单位XXX项目经理XXX强制性条文内容执行要素执行情况相关资料电气装置安装工程接地装置施工及验收规范GB50169-2016第3.2.4条人工接地网的敷设应符合以下规定：1人工接地网的外缘应闭合，外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的一半；接地网敷设符合要求隐蔽工程验收签证编号：SD-02-08-00-02-00-012接地网内应敷设水平均压带，按等间距或不等间距布置；接地网敷设符合要求隐蔽工程验收签证编号：SD-02-08-00-02-00-01335KV及以上变电站接地网边缘经常有人出入的走道处，应铺设碎石、沥青路面或在地下装设2条与接地网相连的均压带。接地网敷设2条均压带与接地网连接隐蔽工程验收签证编号：SD-02-08-00-02-00-01第3.2.5条除临时接地装置外，接地装置应采用热镀锌钢材，水平敷设的可采用圆钢、和扁钢，垂直敷设的可采用角钢和钢管。腐蚀比较严重地区的接地装置，应适当加大截面，或采用阴极保护等措施。不得采用铝导体作为接地体或接地线。当采用扁铜带、铜绞线、铜棒、铜包钢绞线、钢镀铜、铝包铜等材料作接地装置时，其连接应符合本规范的规定。接地材质、规格热镀锌扁钢60*6隐蔽工程验收签证编号：SD-02-08-00-02-00-01判断腐蚀强弱弱接地材质热镀锌钢管隐蔽工程验收签证编号：SD-02-08-00-02-00-01接地连接搭接焊接强制性条文内容执行要素执行情况相关资料电气装置安装工程接地装置施工及验收规范GB50169-2016第3.3.1条接地体顶面埋设深度应符合设计规定。当无规定时，不应小于0.6m。角钢、钢管、铜棒、铜管等接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置连接（焊接）部位外侧100inm范围内应做防腐处理；在做防腐处理前，表面必须除锈并去掉焊接处残留的焊药。埋设深度Im隐蔽工程验收签证记录编号：SD-02-08-00-02-00-01防腐范围焊接处防腐处理刷防腐漆第3.IL3条接地装置的安装应符合以下要求：I接地极的型式、埋入深度及接地电阻值应符合设计要求；埋深Im接地检查记录编号：SD-02-08-00-02-00-01接地电阻测试见试验报告型式2.7m根热镀锌钢管接地电阻已测试2穿过墙、地面、楼板等处应有足够坚固的机械保护措施；保护措施穿镀锌钢管接地检查记录编号：SD-02-08-00-02-00-013接地装置的材质及结构应考虑腐蚀而引起的损伤。必要时采取措施，防止产生电腐蚀。保护措施去掉药皮刷防腐漆接地检查记录编号：SD-02-08-00-02-00-01项目部质检员：总承包专业工程师：专业监理工程师：年月日年月日年月日
