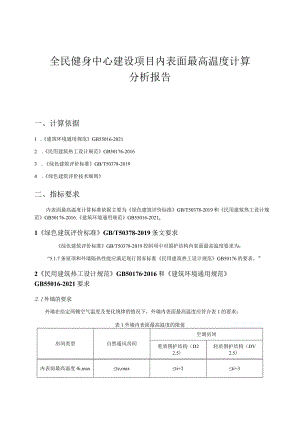

全民健身中心建设项目内表面最高温度计算分析报告一、计算依据1 .建筑环境通用规范GB55016-20212 .民用建筑热工设计规范GB50176-20163 .绿色建筑评价标准GB/T50378-20194 .绿色建筑评价技术细则二、指标要求内表面最高温度计算标准依据主要为绿色建筑评价标准GB/T50378-2019和民用建筑热工设计规范GB50176-2016.建筑环境通用规范GB55016-2021o1绿色建筑评价标准GB/T50378-2019条文要求绿色建筑评价标准GB/T50378-2019控制项中对围护结构内表面最高温度要求为：“5.1.7条屋顶和外墙隔热性能应满足现行国家标准民用建筑热工设计规范GB50176的要求。”2民用建筑热工设计规范GB501762016和建筑环境通用规范GB55016-2021要求2.1外墙的要求外墙在给定两侧空气温度及变化规律的情况下，外墙内表面最高温度应符合表1的要求：表1外墙内表面最高温度的限值房间类型自然通风房间空调房间重质围护结构（D22.5）轻质围护结构（DV2.5）内表面最高温度0i,maxte,maxti+2ti+32.2屋顶的要求屋顶在给定两侧空气温度及变化规律的情况下，屋顶内表面最高温度应符合表2的要求:表2屋顶内表面最高温度的限值房间类型自然通风房间空调房间重质围护结构（DN2.5）轻质围护结构（DV2.5）内表面最高温度i,maxte,maxti+2.5ti+3.5表中（H,max围护结构内表面最高温度CC）,应按民用建筑热工设计规范附录C3中的规定计算；te,max累年日平均温度最高日的最高温度（C）；ti室内空气温度（）。三、模拟概述1原理概要围护结构外墙和屋顶的传热过程，通常视为一维非稳态无内热源的导热问题，计算方法采用数值分析法，计算方程如下。首先建立常物性、无内热源的一维非稳态导热的内部微分方程,微分方程的求解可采用有限差分法，按下式计算：（I）数学模型：P*/蜜f*J=l,23m（）（2）初始条件：(2)t(X')=fj(x)J=1,2,3,n（3）边界条件:X=OL入I=%()()_t(,)X=LL3笔=1t(L,)-(T1()(4)式中：Pj,Cj,j一分别为第j层材料的密度、比热和导热系数；0室外空气对流表面换热系数，取19.0W(m2-K)；a1室内空气对流表面换热系数，取8.7W(m2-K)；TO()室外空气综合温度，单位9；Tl()室内空气温度，单位C；按民用建筑热工设计规范GB50176-2016第3.3.2条的规定取值；fj()第j层初始温度，单位;1.构件总厚度，mmo(4)室外综合温度逐时值："(T)=7XD+嚼式中：Te(T)一室外空气逐时温度，单位,可按民用建筑热工设计规范GB50176-2016附录光盘中选取。Ps外表面太阳辐射吸收系数，可按民用建筑热工设计规范GB50176-2016选取。I(T)表面法向太阳总辐射强度(包括直射和散射)，单位Wm2°可按民用建筑热工设计规范GB50176-2016附录光盘中选取；其次，对传热过程进行数值求解。软件采用有限差分法，通过建立节点的有限差分方程，采用迭代法对热平衡微分方程及导热微分方程进行求解。2参数设置根据民用建筑热工设计规范GB50176-2016.建筑环境通用规范GB55016-2021的条文及附录要求，进行边界条件及计算参数的设置.02.1边界条件D外表面：第三类边界条件，室外空气逐时温度按照本规范附录BOI条的规定取值，对流换热系数19.0W（m2K）；2）内表面：第三类边界条件，室内空气温度按照本规范第332条的规定取值，对流换热系数8.7W（m2-K）；3）其它边界：第二类边界条件，热流密度OW11R2.2温度参数1）室内温度：26*Co按民用建筑热工设计规范GB50176-2016第3.3.2条的规定取值。2）室外空气逐时温度及太阳辐射，按民用建筑热工设计规范GB50176-2016附录A的备注选取。四、模拟分析本项目为计算重因H区的内表面最高温度。1室内外逐时温度图1室内外空气逐时温度24小时曲线图室内外逐时温度分布图40-室内自然通风温度£室外温度w-""'"T'"1""I""'"'"I'"l","l""'"I''"'""I'','",'"O1234567891011121314151617181920212223时刻2太阳总辐射照度表表3太阳总辐射照度表（Wm2）时刻南东西北水平O-123-4-50.010.100.01-647.2867.1238.4430.2971.107135.94187.04100.9780.16209.208284.51387.93177.59143.45463.109466.55520.39245.31201.84781.3010595.54468.50294.94244.10994.1011591.95294.00294.00243.07981.2012479.41248.71378.36204.59789.9013346.89197.07372.37160.55565.8014251.13160.25332.82129.10404.2015170.52121.37271.5996.93273.701673.7259.27149.4247.00120.9017-一181920-2122-23-3材料热工参数表4材料热工参数参考依据材料名称干密度导热系数蓄热系数修正系数选用依据(Kgm3)W(mK)W(m2K)使用部位难燃型挤塑聚苯板350.0300.27屋顶:1.20/楼板:1.20屋面/周边地面重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准-居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）增强型改性发泡水泥保温板A型1800.0550.90墙体:1.25热桥柱/热桥梁/热桥过梁/热桥楼板重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）蒸压加气混凝土砌块426525（外墙灰缝W3mm）5250.1602.61墙体:1.00外墙重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）岩棉板（垂直纤维）1000.0480.75屋顶:1.50/楼板:1.20屋面/底部接触空气的架空楼板重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准-居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）难燃型改性聚乙烯380.0390.35楼板:1.25底部接触空气的架空楼板重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准-居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）五、计算结果1屋顶本项目屋面内表面最高温度的详细计算过程如下所示:表5默认屋面主体层材料构造材料汇总表默认屋面主体层每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)/W热惰性指标D=R.S修正系数Q细石混凝土40.01.74017.2000.0230.401.00难燃型挤塑聚苯板80.00.0300.2702.2220.721.20防水卷材-水泥砂浆20.00.93011.3700.0220.241.00页岩陶粒混凝土IlOO30.00.5006.7000.0400.401.50钢筋混凝土120.01.74017.2000.0691.191.00默认屋面主体层各层之和290.02.382.95默认屋面主体层热阻Ro=Ri+R+Re=2.54(m2K)WRi=0.11(m2*K)/W;Re=0.05(m2K)W默认屋面主体层传热系数K=lRo=0.39W(m2K)太阳辐射吸收系数P=0.70轻质或重质重质差分时间步长（分钟）5表6钢构屋面材料构造材料汇总表钢构屋面每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)/W热惰性指标D=R.S修正系数建筑钢材LO58.200126.0000.0000.001.00岩棉板（垂直纤维）300.00.0480.7504.1674.691.50建筑钢材1.058.200126.0000.0000.001.00钢构屋面各层之和302.04.174.69钢构屋面热阻Ro=Ri+R+Re=4.33(m2K)WRi=0.11(m2*K)/W;Re=0.05(m2K)W钢构屋面传热系数K=lRo=0.23W(m2K)太阳辐射吸收系数P=0.70轻质或重质重质差分时间步长（分钟）51.1 默认屋面主体层-空调房间室内外壁面温度分布图时刻表7默认屋面主体层内外壁面温度逐时值一空调房间时刻O1234567891011外壁面36.0934.8433.8232.9432.1831.4531.4833.0537.1443.9051.5857.52内壁面26.7226.7226.7126.7026.6926.6826.6726.6526.6426.6226.6126.59时刻121314151617181920212223外壁面60.2260.1458.6756.5053.4749.8846.8944.3242.1840.3538.7737.51内壁面26.5926.5926.5926.6126.6326.6526.6726.6926.7026.7226.7226.731.2 钢构屋面-空调房间室内外壁面温度分布图口室内室外.一用 修 O O O O Hv O O8 7 6 5 4 3 2(pgO1234567891011121314151617181920212223时刻表8钢构屋面内外壁面温度逐时值一空调房间时刻O123456789IO11外壁面32.4531.6331.1930.6830.2629.5931.5436.9647.5161.2771.7173.71内壁面263226.3026.2926.2726.2526.2326.2226.2026.1826.1726.1526.15时刻121314151617181920212223外壁面68.3660.9755.5351.2445.8840.7439.0637.5436.5635.5634.6434.26内壁面26.1526.1626.1826.2226.2526.2826.3126.3326.3426.3426.3426.331.3 默认屋面主体层-自然通风房间室内外壁面温度分布图时刻表9默认屋面主体层内外壁面温度逐时值一自然通风房间时刻01234567891011外壁面36.2835.0334.0133.1332.3831.6431.6833.2437.3344.0951.7657.70内壁面37.1136.8136.5236.2636.0435.8835.7935.7835.8435.9836.1836.42时刻121314151617181920212223外壁面60.4060.3258.8556.6853.6550.0647.0744.5042.3640.5438.9537.70内壁面36.7137.0037.3037.5737.8037.9638.0638.0838.0137.8737.6737.411.4 结论表10默认屋面主体层内表面最高温度判定默认屋面主体层房间类型最高温度限值结论空调房间26.7328.50满足要求自然通风房间38.0840.80满足要求钢构屋面房间类型最高温度限值结论空调房间26.3428.50满足要求2外墙本项目外墙内表面最高温度的详细计算过程如下所示：表12默认填充墙材料构造材料汇总表默认填充墙每层材料名称厚度(mm)导热系数W(m-K)蓄热系数W(m2K)热阻值(m2K)/W热惰性指标D=R.S修正系数浅色涂料2.0-水泥砂浆15.00.93011.3700.0160.181.00蒸压加气混凝土砌块426525（外墙灰缝W3mm）300.00.1602.6101.8754.891.00水泥砂浆20.00.93011.3700.0220.241.00默认填充墙各层之和337.01.915.32默认填充墙热阻Ro=Ri+R+Re=2.07l(m2-K)WJRi=0.11(m2K)/WJ;Re=0.05(m2K)W默认填充墙传热系数K=lRo=0.48W(m2K)太阳辐射吸收系数P=0.50轻质或重质重质差分时间步长（分钟）52.1 东向外墙2.1.1 东向默认填充墙-空调房间室内外壁面温度分布图时刻表13东向默认填充墙内外壁面温度逐时值一空调房间时刻O1234567891011外壁面33.6532.6532.0031.4630.9830.4130.7532.8337.3042.5045.5745.48内壁面26.6526.6626.6726.6726.6826.6826.6926.6926.6926.6926.6926.68时刻121314151617181920212223外壁面44.9944.4043.9443.5342.6141.0639.6738.3637.2936.3335.4334.84内壁面26.6826.6726.6626.6526.6526.6426.6426.6426.6426.6426.6526.652.1.2 东向默认填充墙-自然通风房间室内外壁面温度分布图时刻表14东向默认填充墙内外壁面温度逐时值一自然通风房间时刻O1234567891011外壁面33.9132.9132.2731.7231.2530.6831.0333.1037.5842.7845.8545.76内壁面36.7135.9935.3234.7534.3134.0433.9534.0534.3434.7835.3736.04时刻121314151617181920212223外壁面45.2744.6844.2143.8042.8841.3339.9438.6237.5636.5935.6935.10内壁面36.7737.4938.1638.7339.1739.4439.5339.4339.1538.7038.1237.442.2 西向外墙2.2.1 西向默认填充墙-空调房间室内外壁面温度分布图时刻表15西向默认填充墙内外壁面温度逐时值一空调房间时刻O1234567891011外壁面33.6932.6832.0331.4831.0030.4230.4231.6134.1337.5140.9343.27内壁面26.6426.6526.6626.6726.6726.6826.6826.6926.6926.6926.6926.68时刻121314151617181920212223外壁面45.6146.9247.2546.9145.3142.3240.2038.6237.4536.4335.5034.89内壁面26.6826.6726.6626.6626.6526.6426.6426.6326.6326.6326.6326.642.2.2 西向默认填充墙-自然通风房间室内外壁面温度分布图时刻表16西向默认填充墙内外壁面温度逐时值一自然通风房间时刻O1234567891011外壁面33.9532.9432.2931.7431.2630.6930.7031.8934.4137.7941.2143.54内壁面36.7035.9835.3134.7434.3034.0333.9534.0534.3334.7935.3736.05时刻121314151617181920212223外壁面45.8947.1947.5247.1845.5842.5840.4638.8937.7136.7035.7735.15内壁面36.7737.4938.1638.7339.1739.4439.5339.4339.1438.6938.1137.432.3 结论表17默认填充墙内外壁面温度判定默认填充墙房间类型最高温度限值结论东向空调房间26.6928.00满足要求东向自然通风房间39.5340.80满足要求西向空调房间26.6928.00满足要求西向自然通风房间39.5340.80满足要求六、结果汇总1屋面汇总表18默认屋面主体层内表面最高温度计算汇总表默认屋面主体层房间类型最高温度限值结论空调房间26.7328.50满足要求自然通风房间38.0840.80满足要求2屋面汇总表19钢构屋面内表面最高温度计算汇总表钢构屋面房间类型最高温度限值结论空调房间26.3428.50满足要求3外墙汇总表20默认填充墙内表面最高温度计算汇总表默认填充墙房间类型最高温度限值结论东向空调房间26.6928.00满足要求东向自然通风房间39.5340.80满足要求西向空调房间26.6928.00满足要求西向自然通风房间39.5340.80满足要求
