    城市道路工程信息模型 第1部分:分类和编码.docx

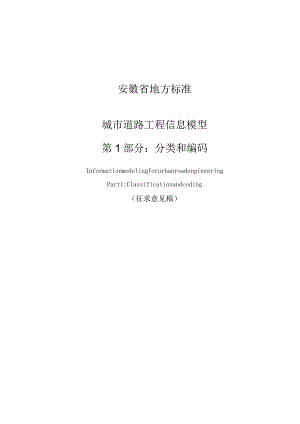

    安徽省地方标准城市道路工程信息模型第1部分:分类和编码InformationmodelingforurbanroadengineeringPart1:Classificationandcoding(征求意见稿)1总贝U32术语43基本规定54模型单元标识码8附录A信息分类和编码10引用标准名录84.o.为规范和引导信息模型在城市道路工程全生命周期内的应用,提升城市道路工程数字化水平,提高信息应用效率和效益,制定本标准。1.0.2本标准适用于新建、改扩建、已建城市道路工程全生命周期内信息的创建、使用和管理。1.0.3城市道路工程信息的分类利编码,除应符合本标准外,尚应符合国家、行业和安徽省现行有关规范、规程和标准的规定。2 术语2. 0.1信息模型informationmodel用于描述工程对象和属性及对象之间关系的数据文件,结构化和非结构化数据的集合。3. 0.2城市道路工程信息模型informationmodelingforurbanroadengineering在城市道路工程及相关设施全生命周期内,对其物理特征、功能特性、管理要素进行数字化表达,并依此规划、勘察、设计、施工、运维、拆除工程对象的过程和结果的总称。4. 0.3城市道路元素elementofurbanroad城市道路工程主体中独立或与其他部分结合,满足城市道路工程主体主要功能的部分。5. 0.4标识码identificationcode在构件分类的基础上,用以对同一类构件中某个实体进行唯一标识的代码。与模型单元相关的信息,均基于标识码进行关联记录或检索。6. 0.5区域空间regionalspace标识系统的组成部分。将城市道路工程按项目管理中单位工程单元划分原则分解为多个空间,称为区域空间。7. 0.6局部空间IoCaIspace标识系统的组成部分。在同一区域空间内,将城市道路工程按项目管理中分部工程划分规则进一步划分为若干个空间,称为局部空间。3 基本规定3.1 分类对象和分类方法3.1.1 城市道路工程信息模型中信息的分类应符合以下规定:1本标准分类对象包括城市道路元素、城市道路施工方法、城市道路建筑材料、城市道路属性,表代码参见表3.1.1;2基础地理信息要素分类和编码可参考GB/T13923;3本标准未列出的其它分类对象,其分类和编码可参考GB/T51269。表3.1.1城市道路工程信息模型分类表代码分类表名称表代码城市道路元素16城市道路施工方法23城市道路建筑材料34城市道路属性413.1.2单个分类表内的分类对象应按层级依次分为一级类目“大类”、二级类目“中类”、三级类目“小类”、四级类目“细类”。3.2编码及扩展规定3. 2.1分类编码的编码结构(图3.2.1)应由表代码与分类对象编码组成,两者之间用连字符“-”连接。表代码I分类对象编后一图3.2.1分类编码的编码结构4. 2.2表代码应采用2位数字表示,取值应符合本标准表3.1.1的规定。5. 2.3分类对象编码结构如图3.2.3所示,并应符合下列规定:1由大类代码、中类代码、小类代码和细类代码组成,相邻层级代码之间用半角圆点隔开(图3.2.3);大类代码中类代码小类代码细类代码图3.2.3分类对象编码的编码结构2分类对象编码分为大类编码、中类编码、小类编码、细类编码四种形式;3大类编码应采用8位数字表示,第1-2位为大类代码,后6位用“0”补齐;4中类编码应采用8位数字表示,第12位为大类代码,第3-4位为中类代码,后4位用“0”补齐;5小类编码应采用8位数字表示,第1-2位为大类代码,第3-4位为中类代码,第5-6位为小类代码,后2位用“0”补齐;6细类编码应采用8位数字表示,第1-2位为大类代码,第3-4位为中类代码,第5-6位为小类代码,第7-8位为细类代码。3. 2.4分类和编码的扩展应按照以下规定执行:1城市道路工程信息模型中信息的分类方法和编码方法应符合GB/T7027的规定;2城市道路工程信息模型中信息的分类应符合可扩展性、兼容性、科学性、系统性和综合实用性原则;3扩展分类和编码时,本标准已规定的类目和编码应保持不变;4扩展各层级类目代码时,应按照本标准第3.1节规定执行;5对分类表中最高层级代码扩展时,应在9099之间取值进行编码。3.3编码逻辑运算符号3.3.1分类编码表可单独使用,也可以多个编码联合使用。3. 3.2宜采用“+”、“/"、“<”、符号联合多个编码表示,并应符合下列规定:1 "十”用于将同一表格或不同表格中的编码联合在一起,以表示两个或两个以上编码含义的集合;2 “/”用于将同一表格中的编码联合在一起,定义一个表内的连续编码段落,以表示对象的分类区间;3 “v”、用于将同一表格或不同表格中的编码联合在一起,以表示两个或两个以上编码对象的从属或主次关系,开口背对是开口正对编码所表示对象的一部分。4模型单元标识码4.1 一般规定4.1.1 信息模型全生命周期管理宜使用模型单元标识码。4.1.2模型单元标识码应具备唯一性、可扩展性。4.1.3宜使用计算机软件进行编码。4.2编码及扩展4. 2.1模型单元标识码的编码结构(图4.2.1)应包括空间编码、分类对象编码和顺序码,三者之间用下划线连接。空间编码I_I分类对象编码I_图4.2.1模型单元标识码的编码结构5. 2.2空间编码的编写应符合以下要求:1空间编码应由项目代码、区域空间代码、局部空间代码三部分组成,各部分之间用连字符连接;2各部分宜采用数字O9、大写字母AZ(其中I、O除外)或二者的组合进行编码;3各部分代码长度宜为46位,在同一个项目内宜保持长度一致;4代码的拟定宜符合设计习惯或辨识习惯;5应具有唯一性。4. 2.3分类对象编码应按附录表A.0.1的分类结构,编码方式参见3.2.3。5. 2.4顺序码宜符合下列要求:1采用36位数字;2为同一空间范围内、同一构件类别下,不同构件实例的顺序编号;3在设计阶段有编码的,宜与设计编码保持一致。4.2.5 模型单元出现删除、增加或变更时,应按如下原则执行:1删减模型单元时,不调整模型单元标识码;2新增模型单元,为新增模型单元赋予新的标识码;3模型单元类别变化时,应先删减原模型单元,再按新单元类别新增模型单元,并赋予新的标识码。4.2.6 在全生命周期内,当模型单元被分解为多个子模型单元时,应对子模型单元赋予新的标识码。编码规则如下:1将模型单元分解为系统级模型单元、功能级模型单元或构件级模型单元时,按本章4.2节为新增模型单元赋予编码。2将模型单元分解为零件级模型单元时,在原模型单元的标识码后增设2位顺序码,原模型单元标识码与顺序码之间用下划线连接。附录A信息分类和编码A.0.1城市道路元素宜按表A.0.1进行分类和编码。表A.01城市道路元素(表代码16)编码大类中类小类细类16-01.00.00.00道路16-01.03.00.00路线16-01.03.03.00平面线16-01.03.03.03平面直线16-01.03.03.06平面圆曲线16-01.03.03.09平面缓和曲线16-01.03.06.00纵断面线16-01.03.06.03纵断面直线16-01.03.06.06纵断面竖曲线16-01.03.09.00横断面16-01.03.12.00超r16-01.06.00.00路基16-01.06.03.00路堤16-01.06.03.03上路堤16-01.06.03.06下路堤16-01.06.06.00路床16-01.06.06.03上路床16-01.06.06.06下路床16-01.06.09.00地基16-01.06.09.03天然地基16-01.06.09.06换填层16-01.06.09.09砂垫层16-01.06.09.12土工合成材料处置层16-01.06.09.15加筋垫层16-01.06.09.18褥垫层16-01.06.09.21塑料排水板16-01.06.09.24袋装砂井16-01.06.09.27加固土桩16-01.06.09.30粒料桩16-01.06.09.33水泥粉煤灰碎石桩16-01.06.09.36刚性桩16-01.09.00.00路面16-01.09.03.00面层16-01.09.03.03水泥混凝土路面16-01.09.03.06沥青混凝土路面16-01.09.03.09透层16-01.09.03.12黏层16-01.09.03.1516-01.09.06.00基层16-01.09.09.00垫层16-01.09.12.00功能层编码大类中类小类细类16-01.09.12.03找平层16-01.09.12.06保护层16-01.09.12.09施工缝16-01.09.12.12变形缝16-01.09.15.00路肩16-01.09.15.03硬路肩16-01.09.15.06土路肩16-01.12.00.00附属工程16-01.12.03.00路缘石16-01.12.03.03立缘石16-01.12.03.06平缘石16-01.12.06.00无障碍设施16-01.12.06.03盲道16-01.12.06.06无障碍坡道16-01.12.06.09扶手16-01.12.09.00隔离设施16-01.12.09.03隔离栏杆16-01.12.09.06分隔岛16-01.12.09.09隔离墩16-02.00.00.00公共交通场站16-02.03.00.00信息设施16-02.03.03.00区域地图16-02.03.06.00公交线路图16-02.03.09.00公交时刻表16-02.03.12.00站牌16-02.06.00.00服务设施16-02.06.03.00服务区16-02.06.06.00停车区16-02.06.09.00停车场16-02.06.12.00广场16-02.06.15.00公交停靠站16-02.06.18.00候车亭16-02.06.21.00候车廊16-02.06.24.00站台16-02.06.27.00加油站16-02.06.30.00加气站16-02.06.33.00汽车维修站16-02.06.36.00人行导向设施16-02.06.39.00人行过街设施16-02.06.42.00大桥16-02.06.42.0016-02.06.45.00公共休息设施16-02.06.48.00座椅16-02.06.51.00非机动车停车设施编码大类中类小类细类16-02.06.54.00非机动车存放栏16-02.09.00.00运营管理设施16-02.09.03.00场站管理室16-02.09.06.00车辆进出口16-02.09.09.00洗车台/间16-02.09.12.00防冻防滑设施16-02.12.00.00生活服务设施16-03.00.00.00防护支护设施16-03.03.00.00边坡防护16-03.03.03.00坡面防护设施16-03.03.03.03干砌片石、浆砌片石护坡16-03.03.03.06骨架护坡16-03.03.03.09浆砌片石护墙16-03.03.06.00冲刷防护设施16-03.03.06.03植物防护16-03.03.06.06干砌片石、浆砌片石护坡16-03.03.06.09混凝土护坡16-03.03.06.12石笼防护16-03.03.06.15浸水挡墙16-03.06.00.00支档支护设施16-03.06.03.00挡墙16-03.06.03.03重力式挡墙16-03.06.03.06悬臂、扶壁式挡墙16-03.06.03.09锚杆式挡墙16-03.06.03.12桩板式挡墙16-03.06.03.15锚定板式挡墙16-03.06.03.18加筋土挡墙16-03.06.03.21土钉支护16-04.00.00.00桥梁16-04.03.00.00上部结构16-04.03.03.00主梁16-04.03.03.03实心板梁16-04.03.03.06空心板梁16-04.03.03.09混凝土T梁16-04.03.03.12混凝土箱梁16-04.03.03.15混凝土小箱梁16-04.03.03.18钢箱梁16-04.03.03.21钢板组合梁16-04.03.03.24钢箱组合梁16-04.03.03.27波形钢腹板组合梁编码大类中类小类细类16-04.03.03.30钢桁架组合梁16-04.03.06.00纵、横向联系16-04.03.06.03横隔板16-04.03.06.06横隔梁16-04.03.06.09钢平联16-04.03.09.00主塔16-04.03.09.03下塔柱16-04.03.09.06中塔柱16-04.03.09.09上塔柱16-04.03.09.12塔冠16-04.03.09.15下横梁16-04.03.09.18中横梁16-04.03.09.21上横梁16-04.03.09.24塔座16-04.06.00.00桥拱16-04.06.03.00拱结构16-04.06.03.03石砌板拱16-04.06.03.06钢筋混凝土板拱16-04.06.03.09钢筋混凝土肋拱16-04.06.03.12钢筋混凝土双曲拱16-04.06.03.15钢筋混凝土箱型拱16-04.06.03.18钢管拱16-04.06.03.21桁架拱16-04.06.03.24刚架拱16-04.06.06.00拱上建筑16-04.06.06.03实腹式拱上建筑16-04.06.06.06空腹式拱上建筑腹拱16-04.06.06.09空腹式拱上建筑支撑构造16-04.06.06.12拱较16-04.06.09.00缆索系统16-04.06.09.03主缆16-04.06.09.06吊索16-04.06.09.09吊杆16-04.06.09.12索夹16-04.06.09.15索216-04.06.09.18系才朴16-04.06.09.21斜比索/端锚索16-04.06.09.24拉索锚具16-04.06.09.27拉索阻尼器16-04.06.12.00预应力系统16-04.06.12.03预应力筋16-04.06.12.06波纹管16-04.06.12.09锚具/夹具16-04.06.12.12连接器16-04.09.00.00下部结构编码大类中类小类细类16-04.09.03.00桥墩16-04.09.03.03混凝土盖梁/墩帽16-04.09.03.06钢结构盖梁16-04.09.03.09混凝土墩柱16-04.09.03.12钢一混凝土组合墩柱16-04.09.03.15混凝土系梁16-04.09.03.18柱间系梁16-04.09.06.00桥台16-04.09.06.03台帽16-04.09.06.06U型台身16-04.09.06.09实体式台身16-04.09.06.12肋板式台身16-04.09.06.15扶壁式桥台16-04.09.06.18桩柱式桥台16-04.09.09.00基础16-04.09.09.03承台16-04.09.09.06混凝土预制桩16-04.09.09.09钢桩16-04.09.09.12灌注桩16-04.09.09.15扩大基础16-04.09.09.18条形基础16-04.09.09.21单独基础16-04.09.09.24沉井16-04.09.09.27地下连续墙16-04.09.09.30桩基系梁16-04.09.09.33地系梁16-04.09.12.00支撑系统(支座)16-04.09.12.03支座16-04.09.12.06支座垫石16-04.09.12.09阻尼器16-04.09.12.12梁底楔块16-04.09.15.00锚碇16-04.09.15.03导墙16-04.09.15.06内衬16-04.09.15.09帽梁16-04.09.15.12垫层16-04.09.15.15底板16-04.09.15.18顶板16-04.09.15.21填芯16-04.09.15.24锚体16-04.09.15.27地锚16-04.09.15.30端锚索16-04.09.18.00锚具16-04.09.18.03保护层16-04.09.18.06锚头编码大类中类小类细类16-04.12.00.00桥面系16-04.12.03.00排水设施16-04.12.06.00桥面防水层16-04.12.09.00桥面铺装16-04.12.12.00伸缩缝16-04.12.15.00人行道16-04.15.00.00预应力系统16-04.15.03.00连接构造16-04.15.06.00加劲肋16-04.15.09.00剪力连接件16-04.15.12.00齿块16-04.15.15.00槽口16-04.15.18.00塔柱锚固区(混凝土空心塔柱+混凝土齿块+钢锚梁/钢锚箱)16-04.15.21.00塔柱锚固区(混凝土实心塔柱+分丝管转向器)16-04.15.24.00塔柱锚固区(钢塔柱+钢锚梁/钢锚箱)16-04.15.27.00主梁锚固区(混凝土梁/波形钢腹板组合梁/钢一混凝土组合梁+混凝土齿块)16-04.15.30.00主梁锚固区(波形钢腹板组合梁/钢一混凝土组合梁+钢锚梁/钢锚箱)16-04.18.00.00附属工程16-04.18.03.00防落梁挡块16-04.18.06.00检修平台16-04.18.09.00照明16-04.18.09.03航标灯16-04.18.09.06航空障碍灯16-04.18.12.00桥墩防撞设施16-04.18.12.03桥墩防车撞装置16-04.18.12.06桥墩防船撞装置16-04.18.15.00除湿设备16-04.18.18.00电梯16-04.18.18.03垂直电梯16-04.18.18.06手扶电梯16-04.18.21.00楼梯编码大类中类小类细类16-05.00.00.00涵洞16-05.03.00.00洞身16-05.03.03.00墙身(盖板涵)16-05.03.06.00盖板(盖板涵)16-05.03.09.00混凝土管节(管涵)16-05.03.12.00钢管节(管涵)16-05.03.15.00箱节(箱涵)16-05.03.18.00工作坑滑板(箱涵)16-05.03.21.00拱圈(拱涵)16-05.03.24.00护拱(拱涵)16-05.03.27.00洞身铺砌16-05.03.30.00仰拱16-05.03.33.00拱座16-05.03.36.00支撑梁16-05.03.39.00洞身基础16-05.06.00.00洞口16-05.06.03.00端墙16-05.06.06.00翼墙16-05.06.09.00洞口铺砌16-05.06.12.00洞口基础16-06.00.00.00隧道16-06.03.00.00隧道建筑16-06.03.03.00建筑(内、外)墙16-06.03.06.00建筑柱16-06.03.09.00建筑板16-06.03.12.00建筑窗16-06.03.15.00建筑门16-06.03.15.03钢封门16-06.03.15.06消防门16-06.03.15.09检修门16-06.03.15.12防淹门16-06.03.18.00遮光棚16-06.03.21.00建筑防撞侧石16-06.03.24.00防撞侧墙16-06.03.27.00建筑楼梯16-06.03.30.00建筑滑梯16-06.03.33.00建筑检修人孔16-06.03.36.00建筑横截沟16-06.03.39.00建筑钢爬梯16-06.03.42.00建筑风塔16-06.03.45.00建筑台阶16-06.03.48.00建筑栏杆16-06.03.51.00建筑排水沟编码大类中类小类细类16-06.03.54.00出地面构筑物16-06.03.57.00隧道引道口栏杆16-06.06.00.00隧道结构16-06.06.03.00盾构衬砌圆环16-06.06.03.03衬砌环(管片)16-06.06.03.06衬砌环(管片)连接装置16-06.06.06.00盾构隧道内部结构16-06.06.06.03口型构件16-06.06.06.06车道板16-06.06.06.09排烟通道板16-06.06.06.12纵梁16-06.06.06.15侧墙16-06.06.06.18车道立柱16-06.06.06.21车道联系梁16-06.06.06.24逃生疏散通道板16-06.06.06.27防撞侧石16-06.06.06.30排水边沟16-06.06.06.33牛腿支座16-06.06.06.36孔洞构造柱16-06.06.06.39孔洞构造梁16-06.06.09.00盾构横通道16-06.06.09.03环框梁16-06.06.09.06衬砌环(管片)16-06.06.12.00明挖隧道结构16-06.06.12.03侧墙16-06.06.12.06底板16-06.06.12.09顶板16-06.06.12.12结构柱16-06.06.12.15结构梁16-06.06.15.00矿山法隧道衬砌、竖井、斜井、联络通道16-06.06.15.03超前预注浆16-06.06.15.06超前管棚16-06.06.15.09系统小导管16-06.06.15.12型钢16-06.06.15.15锚杆16-06.06.15.18喷射混凝土16-06.06.15.21钢筋网16-06.06.15.24钢拱架16-06.06.15.27注浆16-06.06.15.30二次衬砌16-06.06.15.33洞口环框套拱16-06.06.15.36遮光棚编码大类中类小类细类16-06.06.18.00顶管衬砌圆环16-06.06.18.03顶管管节16-06.06.18.06管节连接装置16-06.06.21.00结构防水16-06.06.21.03密封胶16-06.06.21.06橡胶止水带16-06.06.21.09钢板止水带16-06.06.21.12遇水膨胀止水胶16-06.06.21.15预埋注浆管16-06.06.21.18橡胶密封圈16-06.06.21.21弹性密封垫16-06.06.21.24钢板橡胶(丁基橡胶)腻子止水带16-06.06.21.27防水层16-06.06.24.00抗浮梁16-06.09.00.00隧道装修16-06.09.03.00顶部防火内衬16-06.09.06.00设备箱门装饰16-06.09.09.00隧道光过度16-06.09.12.00饰面16-06.09.15.00饰面砖16-06.09.18.00饰面板16-06.09.21.00抹面层16-06.12.00.00附属工程16-06.12.03.00工作并16-06.12.06.00安全格栅16-07.00.00.00给排水及消防设施16-07.03.00.00给排水管道16-07.03.03.00普通管16-07.03.06.00异径管16-07.03.09.00管道附件16-07.03.09.03弯头16-07.03.09.06三通16-07.03.09.09四通16-07.03.09.12过渡件16-07.03.09.15接头16-07.03.09.18法兰16-07.03.09.21伸缩器16-07.03.09.24盲板16-07.03.09.27阀门16-07.03.09.30闸阀16-07.03.09.33止回阀16-07.03.09.36排气阀16-07.03.09.39流量仪16-07.03.09.42压力表编码大类中类小类细类16-07.03.09.45真空表16-07.03.09.48渗漏检测仪16-07.03.09.51水泵16-07.03.09.54水箱16-07.03.09.57过滤器16-07.03.09.60套管16-07.03.09.63管道补偿器16-07.03.09.66加压装置16-07.03.09.69稳压装置16-07.03.09.72泄水装置16-07.03.09.75排气装置16-07.03.09.78倒流防止器16-07.03.09.81管道基础16-07.03.09.84支墩16-07.03.09.87支吊架16-07.03.09.90管道保温层16-07.03.09.93管道设施防腐16-07.03.09.96管道标志桩16-07.06.00.00排水管沟16-07.06.03.00边沟16-07.06.06.00排水沟16-07.06.09.00截水沟16-07.06.12.00集水槽16-07.06.15.00排水沟盖板16-07.06.18.00排水管16-07.06.21.00排水涵16-07.06.24.00排水渠16-07.06.27.00渡槽16-07.06.30.00急流槽16-07.06.33.00跌水16-07.06.36.00盲沟16-07.06.39.00渗沟16-07.09.00.00排水井点16-07.09.03.00雨水口16-07.09.06.00水簸箕16-07.09.09.00泄水孔16-07.09.12.00泄水管16-07.09.15.00泄水口16-07.09.18.00排放口16-07.09.21.0
