小型水库安全监测设施建设技术指南.docx

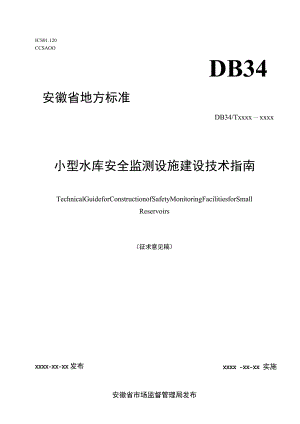

ICS01.120CCSAOODB34安徽省地方标准DB34/Txxxx一xxxx小型水库安全监测设施建设技术指南TechnicalGuideforConstructionofSafetyMonitoringFacilitiesforSmallReservoirs（征求意见稿）XXXX -XX-XX 实施XXXX-XX-XX发布安徽省市场监督管理局发布lZ1刖S本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由安徽省水利厅提出并归口。本文件起草单位：安徽省（水利部淮河水利委员会）水利科学研究院（安徽省水利工程质量检测中心站）、安徽省水利厅运行管理处、安徽省机电排灌总站、中水三立数据技术股份有限公司、安徽省大禹水利工程科技有限公司、安徽农业大学。本文件主要起草人：王铭铭、戴健、陈祥、刘怀利、宋新江、张志浩、王辉、刘超、袁萍、汤二伟、马浩、沈超、孙小冉、李文庆、刘方、朱小磊、孙晶晶、商笑妍、洪一位、黄兴飞、刘传如、方应东、庄冬、黄进、邢朝荣、郭晓菲、周婷、唐林。小型水库安全监测设施建设技术指南1 范围本文件规定了小型水库安全监测设施建设基本要求、监测要素、监测设备、布设要求、数据传输与应用、建设要求、站点集成等。本文件适用于小型水库大坝安全监测设施建设。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。SL551土石坝安全监测技术规范SL601混凝土坝安全监测技术规范SL766大坝安全监测系统鉴定技术规范DB34/T3906基层防汛监测预警系统集成规范DB34/T2923水利工程视频图像站建设技术规范DB34/T-2182水利工程白蚁防治技术规程3 术语和定义下列术语和定义适用于本文件。3.1监测断面monitoringsection对安全有控制性作用，并集中布置有监测设施的断面。3.2渗流seepage水通过土（岩）体孔（裂）隙流动。3.3渗流压力seepagepressure渗入建筑物及地基内而产生的水压力。3.4扬压力upliftedpressure上、下游水位差而产生的渗流作用于建筑物基底截面或其他截面的力。3.5监测数据采集单元（MCU）monitoringdatacollectionunit负责渗压、渗流量、表面变形、环境量等水库大坝安全监测数据采集汇集的装置。3.5害堤动物IeVeenuisance在堤、坝筑巢且危害工程安全运行的小型动物，一般包括白蚁、獴、狐狸、鼠等。4 基本要求4.1.1 小型水库安全监测对象主要包括坝体、坝基、坝端和与坝的安全有直接关系的输泄水建筑物和设备，以及近坝区岸坡；4.1.2 小（1）型水库、坝高15米以上或对下游影响重大的小（2）型水库应开展安全监测设施建设；4.1.3 应根据水库规模、坝型特点、坝高坝长、结构型式、地质条件、地理环境及下游影响重要程度等因素合理选择监测要素；4.1.4 小型水库安全监测应充分利用已有信息感知、数据采集、设施供电、网络传输相关监测设施；4.1.5 水库安全监测设施应在可靠、耐久、经济、实用的前提下，选择先进的自动监测设施,设备技术性能指标满足规范及工程要求。4.1.6 信息感知设施建成后应填写考证表，具体参照SL551-1012;4.1.8 监测仪器、设施的安装埋设，应及时到位，专业施工，考证清晰，确保质量。4.1.9 仪器安装埋设后应按要求观测，做到连续监测、真实记录、注记齐全。4.1.10 应结合工程工况，及时整理、整编和分析监测资料，发现异常，立即复测，确认后应及时上报。4.1.11 安全监测系统宜与大坝管理信息化、数字挛生工程要求相适应，宜具有与相关应用系统或数据资源平台进行交互的接口。4.1.12 自动化监测宜与人工观测相结合，应保证在恶劣环境条件下仍能监测。4.1.13 水库除险加固工程、改（扩）建工程或安全监测设施增补完善更新改造，应对原有监测设施进行鉴定，实施新的安全监测系统，应保持与原监测系统数据衔接。4.1.14 监测物理量的正负号应符合下列规定： 水平位移：向下游为正，向左岸为正；反之为负。 垂直位移：下沉为正，上抬为负。 面板挠度：沉陷为正，隆起为负。 岸坡变形：向临空面为正，反之为负。 地下洞室围岩变形：向洞内为正（拉伸），反之为负（压缩）。 收敛变形：边长变小为正，反之为负。 倾斜：向下游为正，向左岸为正；反之为负。一一渗透压力：有压为正。应力应变：拉为正，压为负。一一孔隙水压力、土压力、锚固力、界面应力：压为正。 .1.15监测物理量的单位宜符合下列规定：位移（变形）：mmo渗透压力：kPa、m0渗流量：L/sml/So压力和应力：MPa、mo锚固力：kNo应变：£o水位、高程和坐标值：m。温度值：。5 监测要素小型水库安全监测要素包括但不限于变形、渗流、环境量、害堤动物、应力应变等。5.1.1 变形一般包括大坝表面变形监测、近坝岸坡表面变形监测。a）大坝表面变形监测要素一般包括垂直位移、水平位移。b）近坝岸坡表面变形监测要素一般包括垂直位移与水平位移。5.1.2 渗流一般包括渗流量、渗流压力、近坝岸坡地下水等监测要素，其中渗流压力包括但不限于坝体渗流压力、坝基渗流压力、大坝绕渗压力。5.1.3 环境量一般包括水位、库水温、降水量、气温、气压、冰压力、坝前淤积及下游冲刷等监测要素。5.1.4 害堤动物危害一般包括白蚁、猿、狐狸、鼠等监测要素。5.1.5 应力应变一般包括孔隙水压力、土压力、接触土压力、混凝土应力应变、构筑物结构应力应变等监测要素。6 设施设备6.1 变形设施设备小型水库变形监测设备般包括北斗GNSS、静力水准仪、固定测斜仪、引张线、测缝计、正垂/倒垂等。6.1.1 北斗GNSS静态解算精度：平面不低于±±2.5mm+lppm;高程不低于±2.5mm+lppm;卫星载波：涵盖GPS：L1/L2、GLONASS：L1/L2、BDS：B1B2B3>Galileo：ElE5b: 内置4G全网通模块； 通讯端口：RJ45、RS-485：存贮空间：64G（可扩展）； 防护等级：IP68。6.1.2 静力水准仪测量范围：Omm35mm；灵敏度：0.1mm;分辨力：0.1%F.S;输出信号：RS-485；6.1.3 固定测斜仪一测量范围：±15°÷30o；灵敏度:12"；一一测量精度：O.I%F.S;一一输出信号：RS-485；耐水压：21MPaO6.1.4 引张线测量范围：250mm；6.1.5 1mm；6.1.6 口：RS-485o6.1.7 测缝计标准量程：12.5、25、50、IoOmm；分辨力：0.25%F.S;耐水压：22MPa。6.1.6正垂/倒垂测量范围：215mm；分辨力：Wlmm；精度：0.5mm:6.2渗流设施设备小型水库渗流监测设备一般包括渗压计、渗流量计等。量程：00.35MPa（或根据坝高选择合适量程）；分辨率：W0.025%F.S;输出信号：频率或RS485；绝缘电阻：250M。；6.2.2渗流量计a）容积法流量计：符合标准：符合水位测报装置遥测雨量计（GB/T118312002）；翻斗雨量计（GBZTll8322002）标准承雨口内径尺寸：200+0.600mm:分辨力：0.5mm；测量准确度：In级及以上；b）量水堰计：渗流量170Ls采用直角三角堰；70300Ls采用矩形堰或梯形堰；一一精度不低于1%。c）管道式流量计：一一精确度：21级；通讯接口：支持RS-485,支持modbus等协议；具有双向测量系统，可测正向流量、反向流量；一显示内容：累积流量（?）、瞬时流量（n?/s）、流速（ms）、时间等；一防护等级：换能器：IP68;6. 3环境量设施设备小型水库环境量监测设备一般包括水位计、雨量计、温度计等。6.1.1 水位计a）浮子式水位计：符合水位测量仪器通用技术条件（GB/T27993-20U）标准；测量范围：不低于040m；分辨力：1.0cm；最大水位变率：2ImZmin；b）气泡水水位计：符合标准：符合水位测量仪器通用技术条件（GB/T27993-2011）标准;测量范围：不低于015m；分辨力：1.0cm；灵敏度：1.0cm；c)雷达式水位计： 测量范围：应满足测量到断面的最高和最低水位要求，量程范围不低于。40m；测量精度：不低于±2.5mm 测量间隔：0.1-60秒可调 输出接口：RS4856.1.2 雨量计符合标准：符合水位测报装置遥测雨量计(GB/T118312002)、翻斗雨量计(GB/T118322002)标准;承雨口内径尺寸：200+0.600mm;分辨力：0.5mm；测量准确度：÷3%;6.1.3 温度计测量范围：-30°C70°C;分辨力：0.1；一一测量精度：±0.5°C输出信号：RS-485o6. 4害堤动物设施设备小型水库害堤动物监测设备一般包括白蚁监测设备、猫监测设备等，监测数据主要技术性能指标如下：通讯模块：2G/3G/4G/5G等无线通信；电池续航：25年；巡航时间：5年；防护等级：IP68级；一一含触发信息棒、诱导饵料。6.5应力应变设施设备小型水库应力应变监测设备一般包括土压力计、应变计、钢筋计、锚索测力计等。6.5.1 土压力计测量范围：05MPa分辨力：0.05%FS测量精度：0.1%FS6.5.2 应变计测量范围：3000P£精度：0.125%FS标距：15Omm6.5.3 钢筋计 测量范围：-100MPa300MPa; 分辨力：0.05%FS 测量精度：0.1%FS6.5.4锚索测力计 测量范围：05000KN; 分辨力：0.05%FS 测量精度：0.25%FS6. 6视频监控装置小型水库视频监控设备一般包括摄像机、立杆等。6.1.1 摄像机 不低于400万像素，摄像机靶面尺寸不小于1/2.8英寸；一一支持不小于30倍光学变倍，15倍数字变倍；红外夜视距离不低于100m；支持对镜头前玻璃进行加热，去除玻璃上的冰状和水附着物，具有雨刷； 网络接口：RJ45网口，自适应IoM/100M网络数据； 配备不低于128GB的SD卡；一一防护性能不低于IP66。6.1.2 立杆一主立杆高度不低于6m,直径底部不小于160mm,上部管径不低于130三,管壁厚度不小于4.5mm；横臂长度不小于0.8m,直径不小于IOonInb管壁厚度不小于4.5mm。6.7监测自动化系统 MCU须支持振弦信号和RS485信号采集，具有振弦信号现地解析和显示功能； 支持量水堰计、容积法流量计、闸位计、水位计、管道式流量计等采集，具有堰流、过闸流量计算功能；一宜具有水库基本信息、感知数据变化曲线、大坝浸润线等信息查询展示功能； 支持远程重启设备、远程参数配置；一一支持移动公网、互联网专线、北斗等信息传输。7布设要求7.1 变形监测7.1.1 坝高30m以上小型水库应布设变形监测设施，坝高15米以上或对下游影响重大的小型水库宣布设变形监测设施，对下游影响较小的小型水库可根据需求开展变形监测设施建设：7.1.2监测断面布设a）表面变形监测横断面宜布设在最大坝高、地形突变、地质条件复杂、坝内埋管等部位；b）土石坝水库坝长小于50m宜布设不少于2个横断面，坝长介于50m200m之间宣布设不少于3个横断面，坝长超过200m的应不少于4个横断面，坝长超过50Om的应增加不少于5个横断面；c）混凝土坝或砌石坝水库坝长（扣除溢流段）小于20m宜布设不少于2个横断面，每增加20m宜增加布设一个横断面；7.1.3 测点布设a）土石坝水库坝高30米以上每个横断面应布设不少于3个测点，坝高介于15m30m每个横断面布设不少于2个测点，坝高低于15m每个横断面布设不少于1个测点；b）混凝土坝或砌石坝水库每个横断面布设不少于1个测点；c）应布设必要的工作基点和基准点。7.1.4 对坝体表面出现异常变形的，应根据情况增加表面变形监测断面或监测点；7.1.5 对坝体裂缝、输泄水建筑物开裂等情况，具备条件的应设置开合、错位、倾斜监测；7.1.6 对影响工程运行安全的近坝岸坡，可根据情况设置变形监测点。7.1.7 2渗流压力7.2.1 小（1）型水库、坝高15m以上或对下游影响重大的小（2）型水库应开展坝体渗流压力监测建设，可根据需求开展坝基渗压监测。7.2.2 对下游影响较小的小（2）型水库可根据需求开展水库坝体与坝基渗压监测；7.2.3 监测断面布设a）坝长小于50m的土石坝水库，应布设不少于1个渗压监测横断面；坝长大于50m的土石坝水库，应布设不少于2个渗压监测横断面；坝长超过20Om的应不少于3个横断面，坝长超过500m的应不少于4个横断面，b）坝体监测横断面宜选在最大坝高处、合拢段、地形地质条件复杂坝段、坝体与穿坝建筑物接触部位、已建大坝渗流异常部位等；c）有廊道的混凝土坝、砌石坝及面板坝应设置1个扬压力监测纵断面；d）存在明显绕坝渗漏且具备渗压钻孔施工条件的小型水库，应布设绕坝渗流监测断面。a）坝高15米以上的土石坝水库每个横断面应布设不少于4个测点，宜在大坝迎水坡布设1个测点，背水坡布设不少于3个测点；b）坝高6米以上的土石坝水库每个横断面应布设不少于3个测点，宜在大坝迎水坡布设1个测点，背水坡布设不少于2个测点；c）坝高低于6米的土石坝水库每个横断面宜布设23个测点；d）混凝土坝及砌石坝1个扬压力监测纵断面宜布设不少于3个测点；e）大坝绕渗监测每个断面宜布设不少于2个测点；7.2.4 3渗流量应根据大坝渗流情况设置，一般要求如下：73.1水库存在明显渗漏且具备渗流量监测条件的小型水库，应至少布设1个监测点；7.3.2有分区监测条件的可根据需要增加渗流量分区监测点；7.3.3不具备设置永久监测点的，可根据渗流量变化情况设置临时监测点。7.4环境量监测1.1.1 应布设不少于1处水位监测点。1.1.2 应布设不少于1处降水量监测点，可共用近库降水量监测点。1.1.3 混凝土坝和砌石坝可布设1处气温监测点。1.1.4 混凝土坝和砌石坝可布设1处近坝库水温监测点，1处监测点不少于3层水温监测。7.5 害堤动物监测7.5.1 存在白蚁活动的水库宜开展白蚁监测设施建设。7.5.2 白蚁监测点布设数量和位置应根据水库平面布置、白蚁种类和白蚁危害程度确定。7.5.3 一般在水库大坝背水坡布设白蚁监测点，布设测点间距宜为510m,行距宜为48m,各测点应呈梅花状布置（如图2）。可根据水库现场白蚁危害情况、地势地形情况和植被情况适当调整行距、间距。5-IOmGGGQGBBBWj图2臼蚁监测点布设示例图7.6 应力应变7.6.1 混凝土面板应力应变a）面板混凝土应力应变监测断面宜按面板条块布置，监测断面宜设35个，可布设于两端边坡坝段，中部最大坝高处；b）每一断面的测点数宜设35个，在河床坝段面板的测点可布设两向应变计组，分别测定水平向及顺坡向应变。在边坡坝段及地形复杂坝段的测点宜布设三向应变计组，应力条件复杂或特别重要处宜布设四向应变计组。每一组应变计测点处均应布设1个无应力计；C）钢筋应力监测断面宜布设于受拉区，在拉应力较大的顺坡向或水平向布设钢筋应力测点。面板中部受压区的挤压应力较大时，也可设钢筋应力测点；d）温度监测应布置在最长面板中，测点可在面板混凝土内距表面5IOCm处沿高程布置，间距宜为1/151/10坝高，蓄水后可作为坝前库水温度监测：7.6.2 沥青混凝土心墙、斜墙及面板应力应变及温度监测布设a）沥青混凝土心墙、斜墙应力应变及温度监测宜布设23个监测横断面，每一断面在不同高程宜设34个监测点；b）沥青混凝土面板应力应变及温度监测，应结合计算应力分布情况和工程运行实际，布设监测断面宜设35个，每一断面测点数宜设35个，在水位变化区及应力集中部位可适当加密。c）所有监测仪器及电缆均应满足耐沥青高温要求。7.6.3 防渗墙应力应变及温度监测布设a）防渗墙混凝土应变宜设23个监测横断面，每一断面根据墙高设35个监测高程；1-3；b）在同一高程的距上下游面约IOCm处沿铅直方向各布置1支应变计，在防渗墙的中心线处布置1支无应力计。7.6.4 溢洪道应力应变及温度监测布设a）对于地基条件复杂或结构复杂的溢洪道宜布置钢筋应力、混凝土应力应变及锚杆应力等监测项目；b）溢洪道控制段闸墩、堰体可以布置混凝土应力应变、钢筋应力等监测项目。对于设有预应力锚索的溢洪道应布置锚索测力计；C）溢洪道消力池锚杆或锚筋桩可以布置锚杆应力计。7.6.5 岸坡应力应变及温度监测布设a）岸坡支护及加固措施的应力监测应布置在岸坡稳定性较差、支护结构受力最大、最复杂的部位，根据潜在不稳定体规模可设13个监测断面；b）沿抗滑结构（桩、墙）正面不同高程宜布设混凝土应变计和钢筋计，按抗滑结构高度可分别布设35个监测高程，必要时可以布设接触压力监测点；c）在岸坡采用锚杆、预应力锚索等加固时，应进行锚杆、锚索受力状态监测。锚杆（索）计布置数量宜为施工总量的5%。7.6.6 地下洞室应力应变及温度监测布设a）对于地下厂房、1级隧洞或不良地质条件洞段，应设置洞室压力（应力）监测，监测内容主要为围岩压力、围岩锚固力及支护结构的应力应变；b）监测断面布设主要根据隧洞功能、地质条件、结构形式、受力特点及施工方法等确定。施工期监测断面数量应由施工安全需要确定；永久监测至少应布设一个监测断面，宜和施工监测断面相结合：c）监测点布置应根据地应力、围岩结构、结构体型及结构应力分布等确定监测点数量及布置，每个监测断面布设不少于三个部位；d）支护结构内混凝土应变计和钢筋计应主要沿切向布置，必要时可以布设轴向，布置应变计的监测断面，应布设1个无应力计。遇到大体积混凝土，需要测定主应力，可布设多向应变计组及相应的无应力计；e）当洞室围岩采用锚杆支护时，锚杆应力计可根据实际需要进行系统布置或随机布置,每根锚杆可布置1支或多支传感器；f）围岩（土）与支护的接触面压应力监测，城门洞型隧洞宜在洞室的顶拱、拱座或腰部布设压应力计；马蹄形隧洞宜在洞室的顶拱、拱座、侧墙布设压应力计，必要时底拱也可以布置压应力计；水平圆型隧洞宜在顶部、两侧及底部布设压应力计，竖井圆型隧洞宜在两侧或压力大的部位布设压应力计；g）钢板应力监测宜在与水平夹角45°的4个部位布置钢板计，竖向钢管可以在两侧布置钢板计。7.6.7 坝下埋涵应力应变及温度监测布设a）对于坝下埋涵，视断面尺寸及地质条件，可设混凝土应力应变、钢筋应力、接触土压力、钢板应力等监测项目；b）根据地形地质条件及结构特点，可设12个监测断面，坝轴线部位宜设1个监测断面;c）混凝土应变计和钢筋计环向布置，必要时可以布置轴向测点。每个监测断面应设1支无应力计。7. 7视频监视7.1.1 小（1）型水库、坝高15m以上或对下游影响重大的小（2）型水库坝长低于IoOm时至少布设1个视频监视点，坝长超过100m时至少布设2个视频监视点，坝长超过50Om至少布设3个视频监视点，可根据水库大坝实际情况增加视频监视点数量。7.1.2 对下游影响较小的小（2）型水库至少布设1个视频监视点，可根据水库大坝实际情况增加视频监视点数量。8数据传输与应用7.1.3 监测数据应接入安全、可靠且能保隙长期稳定运行的监测平台。7.1.4 单座水库安全监测信息应接入同一监测数据采集单元，雨量/水位、白蚁可单独配备采集设施。7.1.5 MCU与监测平台通信a）应优先采用无线通信方式，可采用2G/3G/4G/5G、物联网、北斗短报文等通信方式。b）水库具有互联网专线接入条件的水库宜增加有线通信方式，实现无线通信与有线通信的自动切换。7.1.6 感知设施与MCU通信宜采用有线通信方式，通过水工线缆或双脚屏蔽线传输，单点线缆埋设距离大于400m的可采用Lora等无线通信方式。7.1.7 视频站与平台通信a）应优先采用有线通信方式，可采用互联网专线或数据专线，不具备有线网络通信条件的水库可采用无线网桥、4G/5G通信方式。b）单座水库布设多个视频监视点的宜共用1条互联网专线，单点平均互联网专线带宽不宜低于IOM/s。8. 2数据共享8.1.1 市、县自建水库安全监测平台应与省级平台进行数据共享。8.1.2 平台数据应通过水利专网或政务网共享。9建设要求9.1 信息感知设施建设9.1.1 变形感知设施a）基准点应在不受工程变形影响的稳定区域，宜在近坝山体或基岩建设，工作基点的布设应结合观测方法及观测仪器等确定；b）变形监测设施宜同步建设人工观测墩；c）表面变形垂直位移及水平位移监测宜共用同一个测墩；d）表面变形监测基准点应设在不受工程影响的稳定区域，工作基点可布设在工程相对稳定位置，各类监测点应与坝体或岸坡牢固结合。e）表面变形监测基准点应设在地质条件良好、基础稳固、能长久保存的位置，工作基点可布设在靠近工程区、基础相对稳定、方便监测的位置，各类监测点应与监测结构物牢固结合。基准点、工作基点和监测点均应建有可靠的保护设施。9.1.2 渗流感知设施9.1,2.1渗流压力设施a）渗压监测宜通过测压管安装方式；b）同一断面各测点位置宜在条线，监测横断面宜垂直于大坝纵断面；c）测压管回填宜采用5mm20mm的膨胀土泥球，回填料应捣实；d）测压管建成后应进行灵敏度试验，具体参照SL551-1012;e）管口应高于地面，并加保护装置，防止外水进入和人为破坏。f）渗压监测数据应接入监测数据采集单元（MCU）,应实现监测数据现地计算、存储、显示和数据上传。g）每个测压管孔底到坝基距离宜为50cm200cm°h）测压管钻孔应避开防渗体。1）测压管宜采用不锈钢或硬塑料管，管内径宜为50mm；j）测压管透水段长度宜为l2m,外部包扎土工织物；k）测压管施工完成后应开展灵敏度实验，具体参照SL551。9.1.2.2渗流量感知设施a）渗流量瞬时流量小于IL/s的宜采用容积法计量方式；b）渗流量瞬时流量介于170Ls的宜采用直角三角堰计量方式，具备管道式汇流计量条件的可采用管道式计量方式；c）渗流量瞬时流量介于70300Ls的宜采用矩形堰或梯形堰计量方式，具备管道式汇流计量条件的可采用管道式计量方式；d）量水堰计建设应呈铅直状态；e）量水堰宜避开雨水侵扰；f）堰板应与堰槽两侧墙和来水流向垂直。堰板应平整、水平，高度应大于5倍的堰上水头。h）渗流量数据应接入监测数据采集单元（MCU）,应实现监测数据现地计算、存储、显示和数据上传。9.1.3 环境量感知设施a）水位监测设施建设应符合GBZT50138的规定。b）降水量监测设施建设应符合SL21的规定。c）库水温、气温监测点应符NB"10386的规定。d）数据宜接入监测数据采集单元（MCU）,宜实现监测数据现地计算、存储和数据上传。9.1.4 害堤动物感知设施a）害堤动物监测点应布设在不存在积水的坝坡。b）害堤动物监测设备应埋入孔中，设备外壁与土壤紧密结合，不留缝隙。c）害堤动物监测设备应统一编号，埋设后做好现场标识。d）已经药物处理或化学物质污染的土壤，不安装监测装置。e）害堤动物数据宜单独配备采集设备，完成数据采集、存储和数据上传。9.1.5 应力应变建设要求应力应变建设要求应符合SL551的规定。9.1.6 视频监控建设要求a）小型水库视频监视范围一般宜覆盖监视大坝全貌、异常变形、坝后渗漏、泄输水建筑物进出口、近坝水面等区域。b）视频监控监测箱安装高度应不低于2.5m,摄像头安装高度不宜低于6m。c）水库视频监视建设应符合DB34/T2923的规定。9. 2采集、传输及供电设施建设9.1.1 采集设施a） 一般1座水库配备1台采集设备（MCU）,存在副坝或根据水库实际可增加采集设备。b） MCU宜安装于启闭机房内，不具备施工条件的可采用室外安装方式，室外安装应配备防雨设施。c）采集设施应建设防雷接地，接地电阻应不大于IOC。9.1.2 网络传输a）网络传输线缆铺设应采用地下埋设的方式，埋深应不低于50cm,线缆埋设应设置埋设标识；b）线缆应套管保护，可采用塑料管、钢管等；c）线缆两端、检修井处应做好标识.9.1.3 供电设施a）MCU供电应优先采用太阳能供电方式，配备电池的容量应能满足设备连续工作宜不低于30天。具备市电供电条件的，宜同时增加市电供电方式，实现太阳能供电和市电供电的自动切换。b）视频站供电应优先采用市电供电方式，不具备市电供电条件时采用太阳能供电方式。采用太阳能供电时应配备电池，电池容量应能满足设备连续工作不低于7天。10站点集成101信息接入10.1.1 渗流压力、渗流、变形、环境量（不包含水位、雨量）、白蚁等水库安全监测信息应接入省水库安全运行监测平台：环境量（水位、雨量）应接入省水信息网；水库视频通过省水利视频监控平台共享接入。10.1.2 信息接入频次要求见附录B。10.2集成要点10. 2.1安全监测站集成a）集成内容安全监测站集成包括注册信息、联合调试、结果反馈。b）注册信息站点注册信息包括但不限于安全监测站基础信息表（见附录C）的内容。c）联合调试安全监测站点与监测平台按照约定的通信规约进行联合调试。d）结果反馈集成完成后应进行站点上线确认，复核基础信息表填报完整性，确认监测数据质量。10. 2.2环境量（水位、雨量）站集成水位、雨量监测站点接入应符合GB/T3906的规定。10. 2.3视频站集成视频监视站点接入应符合GB/T3906的规定。附录A（规范性附录）监测断面与测点布设数量表表A.1小型水库渗流压力/扬压力监测横断面布设数量表坝型前置条件渗流压力/扬压力断面数量（M）断面类型土石坝L50mMl渗流压力监测横断面5Om<L<200mM22200mL<500mM3500mLM24存在绕坝渗漏且具备施工条件M=I或M=2绕渗监测断面混凝土坝、砌石坝、面板坝等有廊道M=I扬压力监测纵断面存在绕坝渗漏且具备施工条件M=I或M=2绕渗监测断面注：1、L为水2、M为整库大坝长度；la.数表A.2渗流压力/扬压力监测单个断面测点布设数量监测类别前置条件单断面布设渗流压力/扬压力测点数量（M）备注渗流压力监测横断面15mHN246m<H<15mN23H<6mN宜为23大坝绕渗N22扬压力监测纵断面/N23绕渗监测断面/N2注：1、H为72、N为事K库大坝高度；爸数。表A.3小型水库表面变形监测横断面布设数量表坝型前置条件渗流压力/扬压力断面数量（M）备注土石坝L50mM2250m<L<200mM23200mL<500mM24500mLM25混凝土坝、砌石坝等Ll20mM22Ll>20mM>COUND(L-20)/20,0)+2注：1、L为力2、M为，K库大坝长度，Ll为扣除溢流段后坝长；整数表A.4表面变形单个横断面测点布设数量监测类别前置条件单断面布设渗流压力/扬压力测点数量（M）备注土石坝30mHN2315m<H<30mN22H<15mN22混凝土坝、砌石坝等/N21注：1、H为水库大坝高度;2、N为整数。附录B（规范性附录）监测信息采集与上报频次表1监测信息采集与上报频次序号监测类别MCU采集频次上报平台频次1渗流压力宜22次/h宜不低于2次/d2渗流量宜不低于2次/h宜不低于2次/d3变形宜不低于2次/h宜不低于2次/d4环境量监测（不含水位、雨量）宜不低于2次/h宜不低于2次/d5水位、雨量宜不低于1次2min;不低于1次/h；且支持增量报；早八点报6视频/实时上传附录C（资料性附录）安全监测站基础信息表表C.1水库安全监测站基本信息注册表水库名称水库注册登记号管理单位管理人员联系方式承建单位承建方联系人承建方联系方式运维单位运维联系人运维联系方式所属项目建设时间完工时间站点类别站址施工照片包括监测设施建设照片、感知设备建设照片等表C.2水库监测设备基础信息注册表所属水库名称所属水库注册登记号设备名称设备编号设备密码设备品牌设备型号通信卡号卡号后10位供电方式设备安装位置太阳能品牌太阳能板型号太阳能板功率蓄电池品牌蓄电池型号蓄电池容量表C.3渗压监测基础信息注册表所属水库名称所属水库注册登记号断面数量断面名称根据断面数量增加断面排序根据断面数量增加监测类别所属监测设备测点名称所需断面通道号仪器名称仪器品牌仪器型号渗压计编号测点经度小数点后保留4位测点纬度小数点后保留4位管口高程小数点后保留2位传感器高程小数点后保留2位测压管长度(m)小数点后保留2位渗流压力最大值渗流压力最小值监测温度最大值监测温度最下值仪器检验报告上传出厂检验报告单考证表上传测压管考证表备注若测点建设有异常情况,则需备注说明表C.4渗流量监测基础信息注册表所属水库名称所属水库注册登记号测点数量测点名称测点排序监测类别计量方式量水堰/容积法/管道式所属监测设备仪器名称仪器品牌仪器型号量水堰注册信息（若为量水堰计量方式需要）量水堰类型量水堰高度量水堰宽度量水渠道底高程小数点后保留2位量水堰口底高程小数点后保留2位量水堰顶高程小数点后保留2位量水堰编号测点经度小数点后保留A位测点纬度小数点后保留4位渗流量最大值渗流量最小值仪器检验报告上传出厂检验报告单（若有）考证表上传考证表量水堰堰板尺寸图上传量水堰尺寸图纸表C.5变形监测基础信息注册表所属水库名称所属水库注册登记号监测类别所属监测设备测点数量测点名称根据测点数量增加测点排序根据测点数量增加测点卡号不通过MCiJ统一传输的测点、需要仪器名称仪器品牌仪器型号变形量最大值变形量最小值仪器检验报告上传出厂检验报告单（若有）考证表上传考证表表C6环境量监测基础信息表所属水库名称所属水库注册登记号气温监测基本信息（如有气温监测需要）监测类别所属监测设备测点数量测点名称根据测点数量增加测点排序根据测点数量增加测点卡号不通过MCU统一传输的测点需要仪器名称仪器品牌仪器型号气温最大值气温最小值水温监测基本信息（如有水温监测需要）监测类别所属监测设备测点数量测点名称根据测点数量增加测点排序根据测点数量增加测点卡号不通过朗CU统一传输的测点、需要仪器名称仪器品牌仪器型号水温最大值水温最小值仪器检验报告上传出厂检验报告单（若有）表C7白蚁监测基础信息表所属水库名称所属水库注册登记号监测类别所属监测设备测点数量测点名称根据测点数量增加测点排序根据测点数量增加测点卡号不通过以CU统一传输的测点、需要仪器名称仪器品牌仪器型号仪器检验报告上传出厂检验报告单（若有）测点布设图白蚁测点布设位置图
