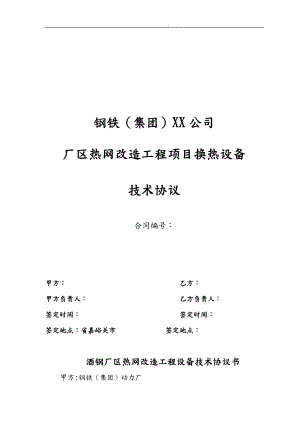

. . 钢铁（集团）XX公司厂区热网改造工程项目换热设备技术协议合同编号：甲方： 乙方：甲方负责人： 乙方负责人：签定时间： 签定时间：签定地点：省嘉峪关市 签定地点： 酒钢厂区热网改造工程设备技术协议书甲方:钢铁（集团）动力厂乙方: 经甲乙双方协商, 双方就钢铁（集团）动力厂2009年厂区热网改造工程新建4座换热站的换热机组与4台管板式汽水换热器设备的技术要求达成如下协议：1. 基本定义1.1本技术协议是钢铁（集团）公司动力厂与乙方签订的2009年厂区热网改造改造工程新建4座换热站的换热机组与4台管板式汽水换热器设备合同的附件，为该合同不可分割的一部分。1.2本技术协议仅提供有限的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的详细条文，乙方的产品应保证符合有关国家、行业有关技术规和标准以与甲方方提供的技术资料的要求。1.3乙方必须充分了解嘉峪关地区的管网运行情况与水质状况，提供的设计方案必须保证技术上先进可行、运行可靠，保证冬季酒钢厂区用户采暖质量，并对站换热机组的选型、制造全部负责，若热网在运行过程中，采暖效果达不到设计要求，乙方无偿改进或改造，并承担由此造成的一切损失和责任。1.4乙方对整个设备与其附属设备的合理性、完整性负责。对供货设备技术总负责，即乙方对设备的选型、制造、安装、调试、功能考核、竣工验收等各阶段的工作，负全面的技术责任。1.5功能考核按质保期连续运行进行考核，各项指标达到技术性能要求，机械设备在考核时间无故障。功能考核达不到要求，乙方无条件免费负责处理，直至达到要求为止。1.6在合同签订之后，如需提出修改和补充，具体项目和条款由双方商定。2.设备制造、安装、验收标准：2.1在设备设计、制造过程中乙方要严格按照国家劳动部与机械部的有关技术标准与要求进行，乙方主要引用以下规性文件标准：GB/T16409板式换热器/T53058管道式离心泵 产品质量分等/T8680 Y2系列三相异步电动机制造标准GB/T12237通用阀门 法兰和对焊连接钢制球阀GB/T12238通用阀门 法兰和对夹连接蝶阀GB/T12236通用阀门 钢制旋启示止回阀GB/T12243安全阀 弹簧直接荷载式安全阀GB/T12233通用阀门 法兰连接钢制截止阀和升降式止回阀GB/T9112 钢制管法兰类型GB7251 低压成套开关设备GB49421 电气设备保护等级GB12706 额定电压35kV与以下铜铝芯塑料绝缘电力电缆GB12348 工业企业厂界噪声标准GB/T9 气焊、手工电弧与气体保护焊焊缝坡口的基本型式与尺寸GB50236 现场设备、工业管道焊接工程施工与验收规GB/T5117 碳钢焊条SY/T0510 钢制对焊管件GB/T700 碳素钢结构GB/T8163 流体输送用无逢钢管/T81-94 （法兰）/T87-94 （垫片）GB12459-90 （三通、变径管）GB707-88 （槽钢）GB9787-88 （角钢）GB/T13384 （包装）2.2在合同生效15天，乙方必须将有关资料清单连同乙方的标准一起提供给甲方。这个标准和准则将作为对供货备件的检验依据，乙方所供的备件和配件必须符合国家标准与相关行业标准。投入使用后，若发现备件和配件存在质量问题，甲方可随时提出异议与赔偿要求，乙方无偿更换产品，并负责组织更换，赔偿甲方相应损失和承担法律责任，直到完全符合设计要求和使用要求为止。2.3在交货前，乙方将自费对所供备件进行检验和测试。并出具所供备件与合同有关规定相符的证书。技术资料包括所供机组的出厂质量检验报告一式三份（包括原材料合格证）、出厂检验记录（包括机组试压记录）单一式三份、装箱单一式三份、备件合格证、说明书等必要的技术说明资料，进口设备提供进口的相关手续与产品设计标准与安装、维护的说明书。2.4在进行交货验收时，如果发现所购备件有损坏、短缺、丢失和质量不符合合同规定，双方代表应详细记录，并与时进行交涉解决。乙方在接到甲方索赔后应在12小时答复，并在最短的时间补充供货或更换、修理，但不能影响项目施工进度，并承担由此产生的费用、风险与责任。3、工艺设备部分3.1板式换热器：板式换热器主要零部件的选材如下：3.1.1板片采用SUS316L耐热防腐不锈钢制造，板片原材料为进口3.1.2密封胶垫采用耐高温的三元乙丙（EPDM）橡胶制造，为卡扣式垫片,免粘接3.1.3板片厚0.5mm，板片波纹，宽度大于3.5mm槽深大于3.8mm3.1.4板式换热器框架留有20%的板片扩容能力3.1.5板片换热器制成后必须逐台进行水压试验和性能测试1.1.6换热器冷热侧进出口配置蝶阀，就地温度计、压力表3.1.7板式换热器方式为法兰接口3.1.8乙方应根据甲方要求的阻力损失选用适合的接口尺寸3.1.9夹紧螺栓螺母使用镀锌螺栓螺母3.1.10乙方所提供的板换满足甲方所要求的换热量、压力等级、设计温度、阻力损失的要求，其中板换器换热量（GJ/h）以一次网计算方式为：（一次网供水温度Tg 一次网回水温度Th）×Q(一次网供水流量)×4.1819/1000。可以此作为板式换热器换热量是否能够达到甲方要求的判定依据3.1.11详细参数附板式换热器计算书3.1.12乙方应充分考虑运行中热源条件的变化对板换的影响，对板换换热面积选型（换热面积严格按照技术参数要求选取）、技术方案设计、计算、设计标准负责，如影响供热质量，乙方承担费用损失与全部责任。（如未达到实际供热要求，乙方免费增加板片）3.1.13乙方应考虑到一次侧有可能出现的小温差大流量问题，板换一次口径应尽量与二次侧保持一致，避免板换的一次侧流速和压力损失过大，板换一、二次侧的压力降不得高于50kpa3.1.14板式换热器承压等级：使用压力为1.6Mpa3.1.15 板式换热器压板采用Q235-A碳素合金钢，厚度大于40mm3.1.15板换换热面积必须遵守设计施工图纸中设备参数中所要求的换热面积：（1）选烧换热站：水水换热器3台，单台换热量：38GJ/h，换热面积：268m2 ，一次水：13070热水，机组工作压力1.6MPA，二次水：9065热水，机组允许压降：0.05MPA。单片板片换热面积0.85m2时，板片数量大于315片，单片板片换热面积1.0m2时，板片数量大于268片；可以此作为板式换热器板片数量是否能够达到甲方要求的换热面积的判定依据。（2）新机修换热站：水水换热器3台，单台换热量：21GJ/h，换热面积：140m2 ，一次水：13070热水，机组工作压力1.6MPA，二次水：9065热水，机组允许压降：0.05MPA。单片板片换热面积1.0m2时，板片数量大于140片，单片板片换热面积0.85m2时，板片数量大于165片；可以此作为板式换热器板片数量是否能够达到甲方要求的换热面积的判定依据。（3）一炼钢换热站：水水换热器2台，单台换热量：29GJ/h，换热面积：193m2 ，一次水：13070热水，机组工作压力1.6MPA，二次水：9065热水，机组允许压降：0.05MPA。单片板片换热面积1.0m2时，板片数量应大于193片；可以此作为板式换热器板片数量是否能够达到甲方要求的换热面积的判定依据。（4）200万换热站：水水换热器2台，单台换热量：25GJ/h，换热面积：193m2 ，一次水：13070热水，机组工作压力1.6MPA，二次水：9065热水，机组允许压降：0.05MPA。单片板片换热面积1.0m2时，板片数量大于193-195片；可以此作为板式换热器板片数量是否能够达到甲方要求的换热面积的判定依据。（5）汽水换热器4台，单台换热量：20GJ/h，换热面积：80m2 ，一次蒸汽接点压力:P=0.51.0Mpa,尖峰值1.3Mpa；接点温度：T=200250，尖峰值：280；二次供回水水量为200-250m3/h;水温：110/70，机组允许压降：0.05MPA ，机组工作压力1.6MPA。单片板片换热面积1.0m2时，板片数量应大于80片；可以此作为板式换热器板片数量是否能够达到甲方要求的换热面积的判定依据。3.1.16 乙方应保证甲方至少5年能够采购到换热设备的备品备件。（乙方提供换热器、水泵的备件明细价格）3.2配套水泵和电机启动装置3.21循环水泵要求水泵制造厂按选型要求所对应的技术标准和设计图进行制造，证明文件齐全。3.22水泵与各项指标应符合GB565795标准。水泵厂家：凯泉、连成、上方。3.23循环泵进出口设三偏心硬密封蝶阀，出口设多功能水泵控制阀（每台循环泵2个蝶阀，1个多功能水力控制阀），水泵前后带软接头，水泵底座为整体减震器。3.2.3.1 选烧换热站循环泵3台，Q=350580m3/h;H=52.564m, N=132KW; n=1450r/min3.2.3.2 新机修换热站循环泵3台，Q=180310m3/h;H=3040.5m； N=45KW；n=1450r/min3.2.3.3 一炼钢换热站循环泵3台，Q=140240m3/h;H=4653m； N=45KW;n=1450r/min3.2.3.4二炼钢换热站循环泵3台，Q=116199m3/h;H=5864.5m；N=55KW;n=1450r/min3.24补水泵：3.2.4.1 选烧换热站补水泵2台，Q=70130m3/h;H=2735.5m, N=15KW;n=2900r/min3.2.4.2 新机修换热站补水泵2台，Q=3565m3/h;H=27.535m；N=7.5KW;n=2900r/min3.2.4.3 一炼钢换热站补水泵2台，Q=17.532.5m3/h; H=27.534.5mN=4KW;n=2900r/min3.2.4.5 二炼钢换热站补水泵2台，Q=17.532.5m3/h; H=27.534.5m；N=4KW;n=2900r/min3.25补水泵进出口设三偏心硬密封蝶阀和蝶式止回阀（每台补水泵2个蝶阀，1个蝶式止回阀），水泵前后带软接头，水泵底座为整体减震器。泵的要求：介质温度：1080最大环境温度：40绝缘等级：F级防护等级：IP54,封闭结构防尘防水电机：Y2系列鼠笼式交流电机，380V 50HZ密封形式：机械密封轴承：进口轴承，博格曼机封电机轴：2Cr13或45镀铬泵壳、泵盖、叶轮：铸铁机封动、静环：石磨、硬质合金结构：立式单级泵，泵壳、管道、连接形式螺旋型泵壳，进出口径一样，法兰符合GB/T17241.6-1998带有RP1/4或RP3/8测压口叶轮：为闭式铸铁叶轮4、加药装置加药系统含:溶药、搅拌罐与计量泵（2台），计量泵流量 125L/h，扬程160m，计量泵为柱塞式，耐腐蚀；加药泵与管路阀门与配套法兰用全不锈钢, 溶药、搅拌罐为PE或同类耐酸材质。5、 二次侧除污器： 5.1考虑Y型过滤器强度不足，易损；机组二次侧不选用Y型过滤器；乙方应充分考虑管道杂质、异物，选用立式/卧式除污器5.2除污器使用法兰接口6、多功能水泵控制阀：结构形式：活塞型，带有行程调节装置材质：阀体阀盖为碳钢缸套：不锈钢活塞：球墨铸铁密封圈：丁晴橡胶阀杆：2Cr 13弹簧：不锈钢阀盘：球墨铸铁密封垫：丁晴橡胶阀座：不锈钢密封压环，：球墨铸铁信号管：铜信号管阀门：不锈钢压力表：1.6MPa,1002.5级7、三偏心金属硬密封手动蝶阀：型号：D373H-16，D343H-16公称压力：1.6Mpa壳体试验压力：1.6Mpa提供的蝶阀产品到本地区供暖水质状况，所供阀门能够适应并满足嘉峪关地区供暖要求。提供的蝶阀产品在设计使用寿命期限启闭性能良好，开关严密无泄漏阀门结构型式规定为三偏心结构，要求启闭阀门时密封面之间无磨损。阀门密封结构采用浮动式密封，能够在高温和冷态不同工况下启闭严密。选配的法兰为凸面板式平焊钢制管法兰，公称压力与阀门相适应并符合GB/T9113之规定要求，选配法兰必须与阀门法兰相配套适应。选配的法兰螺栓用六角镀锌螺栓、螺母，螺栓长度直径与阀门与法兰相适应。蝶板与阀杆应连接牢固，固定销子应有足够的强度，保证在人力开关阀门的状态下连接装置可靠不失效，销子不断裂、不脱落。在阀门设计使用寿命期限连接装置不腐蚀、不失效。密封圈密封层之间有可靠的定位装置，保证密封圈在阀门检修时能方便定位装配。阀门部接触流体部分紧定螺丝、螺母、销子（包括阀杆与蝶板连接的销子，浮动密封环压圈紧定螺丝）采用不锈钢304材质。具体材质要求：阀体材料：WCB（碳钢） 阀板材料：WCB（碳钢）阀杆材料： 304（不锈钢） 阀杆与阀瓣连接销子：304 （不锈钢）密封圈材质：304不锈钢石墨 阀杆销子：不锈钢304 浮动式密封圈压圈紧定螺丝：不锈钢3048、蝶式止回阀：阀门与密封面为硬密封。阀杆与弹簧为不锈钢，阀接触流体部分紧固件用不锈钢。9、就地检测仪表：9.1弹簧管压力表：测量围：一、二次网供、回水 01.6MPa表盘直径：100-150精度等级：1.5级附件：带有能够冲洗表部和排污的三通不锈钢球阀，表弯下部装一个二片式不锈钢球阀。表弯：不锈钢压力表必须配用6mm成品不锈钢表弯仪表使用前必须经酒钢集团公司认可的酒钢自动化公司检验9.2双金属温度计：测量围：一次网供回水：0150 二次网供回水：0100或0150精度等级：1.0级10、管件、阀门、框架10.1三偏心金属硬密封蝶阀，多功能水泵控制阀,止回阀，安全阀的压力等级均为1.6MPa。法兰，管路，管件，三通，底座，接管法兰应符合GB/T9112标准。10.2材料与连接10.2.1管道与设备、阀门的连接采用法兰连接，其他部分的连接均采用焊接连接。站所有法兰连接螺栓、螺母采用镀锌六角螺栓、螺母10.2.2管道的焊接符合GB50236的规定，焊接材料符合GB/T5117的规定。10.2.3弯头、异径接头、三通符合GB12459的规定。10.2.4采暖管道的法兰垫片使用高温金属垫片。10.2.5室阀门高于1.5m处设固定或移动式平台10.2.6泵安装时，安装整体减震垫，进出口安装挠性接头10.2.7管线的布置在安装时,预留设备起吊与检修空间10.2.8所有设备型号由乙方根据甲方技术要求选定，甲方不对乙方选用的型号负责11、保温站管道用高温玻璃棉保温后，用镀锌铁皮做保护层，并涂色环，标明管道介质与流向12、工作围工作围：换热机组设备供应、安装与调试，试运行和性能测试均由乙方负责13、机组整体要求13.1换热机组出厂前要求整体试压检测，有技术监督部门出具的合格证书13.2.换热机组尺寸与布置形式严格按照设计施工图纸布置13.3.换热机组整体承压等级不低于1.6MPa13.4.考虑机组运行当中超压问题，机组二次侧应配有安全阀或电磁阀13.5板换面积选取应充分考虑本地水质与水处理方式的影响13.6站阻损不大于10m13.7站工艺设备布置数量与规格必须以酒钢施工图图纸为准。13.8机组配管应满足检修需要，机组配管结合酒钢出竣工图13.9 换热机组应预留上传微机的温度、压力变送器的接口14、设备的交付时间进度；2009年7月20日前到货15、包装与运输；乙方负责包装和运输，设备交货地点指定库房16、功能考核和验收：16.1所提供的设备应该达到技术规格要求16.2在调试过程中，由于乙方原因造成设备的损坏或损伤，由此造成的损失将由乙方全部承担16.3功能考核按采暖期最冷月连续运行72个小时进行考核，各项指标达到技术性能要求，机械设备在考核时间无故障。功能考核达不到要求，卖方无条件免费负责处理16.4主要考核指标:（1）选烧换热站：水水换热器3台，单台换热量：38GJ/h，换热面积：268m2 ，一次水：13070热水，机组工作压力1.6MPA，二次水：9065热水，机组允许压降：0.05MPA（2）新机修换热站：水水换热器3台，单台换热量：21GJ/h，换热面积：140m2 ，一次水：13070热水，机组工作压力1.6MPA，二次水：9065热水，机组允许压降：0.05MPA（3）一炼钢换热站：水水换热器2台，单台换热量：29GJ/h，换热面积：193m2 ，一次水：13070热水，机组工作压力1.6MPA，二次水：9065热水，机组允许压降：0.05MPA（4）200万换热站：水水换热器2台，单台换热量：25GJ/h，换热面积：193m2 ，一次水：13070热水，机组工作压力1.6MPA，二次水：9065热水，机组允许压降：0.05MPA（5）汽水换热器4台，单台换热量：20GJ/h，换热面积：80m2 ，一次蒸汽接点压力:P=0.51.0Mpa,尖峰值1.3Mpa；接点温度：T=200250，尖峰值：280；二次供回水水量为200-250m3/h;水温：110/70，机组允许压降：0.05MPA ，机组工作压力1.6MPA各换热机组达到甲方提出的控制要求。通过综合考核以上指标来判定换热机组是否能满足技术要求。17、质量保证17.1提供换热机组设备的质量必须满足甲方的要求17.2乙方所供设备技术先进，成熟可靠，设计正确无误，满足安装、正常运行和维护要求17.3买方有权对制造质量进行检查，监督17.4设备在安装和保质期出现质量问题，卖方免费处理。以新的时间计算保质期17.5换热机组设备的质保期为一年，以功能考核结束开始计算时间18、售后服务与其它；18.1设备出现故障时，设备供应商应与时赶赴现场解决问题,费用自理18.2设备交付使用后，免费进行技术指导和技术服务一年18.3 本协议一式三份，甲乙双方、酒钢宏泰国贸公司设备供应部各执一份，作为合同附件，双方代表签字有效（以签字盖章为效）19、各方联络人员：甲方：酒钢钢铁集团（有限）责任公司动力厂动力厂给排水部代表： 许涛 罗渝敦地址：嘉峪关酒钢动力厂给排水部 ：735100：0 ：0email：dlgrjiugang.乙方： 代表： 地址： ： ： ： email ： 甲方：酒钢钢铁集团（有限）责任公司动力厂甲方代表签字: 年 月 日 乙方：乙方代表签字:附件：换热站设备清单一、选烧换热站设备清单序号设备名称规格/型号数量品牌备注一板式换热机组1套机组设计压力：1.6MPa；机组压力降：<0.05Mpa；供热量：101GJ/h换热机组外形尺寸（长×宽）：8500×3800mm；设备总重： kg1板式换热器3台单台换热量：38GJ/h；单台换热面积：268；单台板片数量：片，单台设备重量：kg2循环泵（配整体减震垫）3台Q=350580m³/hH=52.564mN=132KW3补水泵（配整体减震垫）2台Q=70120m³/hH=2436.5mN=15KW4除污器1台5橡胶软接头6件6橡胶软接头4件7三偏心硬密封蝶阀6件8水力控制阀3件9对夹式蝶阀4件10止回阀2件11安全阀1台12排气铜球阀DN151套13就地压力表Y-100 01.6Mpa20块配不锈钢表弯14双金属温度计015013块15连接法兰配套1套16垫片与紧固件配套1套17连接管道配套1套18设备底座槽钢1套19对夹式蝶阀12件二加药装置Q=125L/h，H=160m1套1溶液箱V=1m³1台材质2搅拌箱V=1m³1台3加药泵Q=125L/h,H=160m2台4阀门、管路配套1套5底座槽钢1套板式换热器主要技术参数：序号项目单位结果1板式换热器型号2外型尺寸（长×宽×高）3公称换热面积m22684板片数量片5单台换热量GJ/h386换热面积扩容量%207流道形式8接口流向单边流9设计压力/试验压力Mpa1.6/2.010设计温度15011换热器传热系数W/m2>12换热器平均对数温差13一次水供回水温度130/7014二次水供回水温度90/6515一次水/二次水侧压力降Mpa16一次水/二次水侧流速m/s17一次水/二次水侧流量m3/h18单板最大流通能力m3/h19一次/二次水侧进出水管直径mmDN20波纹深度/流道宽度mm /21板片厚度mm0.522板片材质（ ）进口不锈钢SUS316L23密封圈材质三元乙丙橡胶24密封圈联接方式免粘接挂垫25两端压紧板材质Q235-A26两端压紧板厚度mm二、新机修换热站设备清单序号设备名称规格/型号数量品牌备注一板式换热机组1套机组设计压力：1.6MPa；机组压力降：<0.05MPa；供热量：50GJ/h换热机组外形尺寸（长×宽）：7600×3200mm；设备总重：kg1板式换热器3台单台换热量：21GJ/h；单台换热面积：140；单台板片数量：片，单台设备重量：kg2循环泵（配整体减震垫）3台Q=182312m³/hH=29.641.4mN=45KW3补水泵（配整体减震垫）2台Q=3560m³/hH=2835mN=7.5KW4除污器1台5橡胶软接头6件6橡胶软接头4件7对夹式蝶阀6件8水力控制阀3件9对夹式蝶阀4件10止回阀2件11安全阀1台12排气铜球阀1套13就地压力表Y-100 01.6MPa20块配不锈钢表弯14双金属温度计015013块15连接法兰配套1套16垫片与紧固件配套1套17连接管道配套1套18设备底座槽钢1套19蝶阀件二加药装置Q=125L/h1套1溶液箱V=1m³1台2搅拌箱V=1m³1台3加药泵Q=125L/h,H=160m2台4阀门、管路配套1套5底座槽钢1套板式换热器主要技术参数：序号项目单位结果1板式换热器型号2外型尺寸（长×宽×高）3公称换热面积m21404板片数量片5单台换热量GJ/h216换热面积扩容量%207流道形式8接口流向单边流9设计压力/试验压力MPa1.6/2.010设计温度15011换热器传热系数W/m2>12换热器平均对数温差13一次水供回水温度130/7014二次水供回水温度90/6515一次水/二次水侧压力降MPa16一次水/二次水侧流速m/s17一次水/二次水侧流量m3/h18单板最大流通能力m3/h19一次/二次水侧进出水管直径mmDN20波纹深度/流道宽度mm /21板片厚度mm0.522板片材质（ ）进口不锈钢SUS316L23密封圈材质三元乙丙橡胶24密封圈联接方式免粘接挂垫25两端压紧板材质Q235-A26两端压紧板厚度mm三、一炼钢换热站设备清单序号设备名称规格/型号数量品牌备注一板式换热机组1套机组设计压力：1.6MPa；机组压力降：<0.05MPa；供热量：34GJ/h换热机组外形尺寸（长×宽）：7600×3200mm；设备总重：kg1板式换热器2台单台换热量：29GJ/h；单台换热面积：193；单台板片数量：片，单台设备重量：kg2循环泵（配整体减震垫）3台Q=140240m³/hH=4453mN=45KW3补水泵（配整体减震垫）2台Q=17.530m³/hH=27.534.3mN=4KW4除污器1台5橡胶软接头6件6橡胶软接头4件7三偏心硬密封蝶阀6件8水力控制阀3件9对夹式蝶阀4件10止回阀2件11安全阀1台12排气铜球阀1套13就地压力表Y-100 01.6MPa16块配不锈钢表弯14双金属温度计01509块15连接法兰配套1套16垫片与紧固件配套1套17连接管道配套1套18设备底座槽钢1套19蝶阀件二加药装置Q=125L/h1套1溶液箱V=1m³1台2搅拌箱V=1m³1台3加药泵Q=125L/h,H=160m2台4阀门、管路配套1套5底座槽钢1套板式换热器主要技术参数：序号项目单位结果1板式换热器型号2外型尺寸（长×宽×高）3公称换热面积m21934板片数量片5单台换热量GJ/h296换热面积扩容量%207流道形式8接口流向单边流9设计压力/试验压力MPa1.6/2.010设计温度15011换热器传热系数W/m2>12换热器平均对数温差13一次水供回水温度130/7014二次水供回水温度90/6515一次水/二次水侧压力降MPa16一次水/二次水侧流速m/s17一次水/二次水侧流量m3/h18单板最大流通能力m3/h19一次/二次水侧进出水管直径mmDN20波纹深度/流道宽度mm /21板片厚度mm0.522板片材质( )进口不锈钢SUS316L23密封圈材质三元乙丙橡胶24密封圈联接方式免粘接挂垫25两端压紧板材质Q235-A26两端压紧板厚度mm四、200万换热站设备清单序号设备名称规格/型号数量品牌备注一板式换热机组1套机组设计压力：1.6MPa；机组压力降：<0.05MPa；供热量：25GJ/h换热机组外形尺寸（长×宽）：7600×3200mm；设备总重：kg1板式换热器2台单台换热量：25GJ/h；单台换热面积：193；单台板片数量：片，单台设备重量：kg2循环泵（配整体减震垫）3台凯泉泵业Q=121208m³/hH=55.564mN=55KW3补水泵（配整体减震垫）2台凯泉泵业Q=17.530m³/hH=27.534.3mN=4KW4除污器1台5橡胶软接头6件6橡胶软接头4件7三偏心硬密封蝶阀6件8水力控制阀3件9蝶阀4件10止回阀2件11安全阀1台12排气铜球阀1套13就地压力表Y-100 01.6MPa16块配不锈钢表弯14双金属温度计01509块15连接法兰配套1套16垫片与紧固件配套1套17连接管道配套1套18设备底座槽钢1套19蝶阀二加药装置Q=125L/h1套1溶液箱V=1m³1台2搅拌箱V=1m³1台3加药泵Q=125L/h,H=160m2台4阀门、管路配套1套5底座槽钢1套板式换热器主要技术参数：序号项目单位结果1板式换热器型号2外型尺寸（长×宽×高）3公称换热面积m21934板片数量片5单台换热量GJ/h296换热面积扩容量%207流道形式8接口流向单边流9设计压力/试验压力MPa1.6/2.010设计温度15011换热器传热系数W/m2>12换热器平均对数温差13一次水供回水温度130/7014二次水供回水温度90/6515一次水/二次水侧压力降MPa16一次水/二次水侧流速m/s17一次水/二次水侧流量m3/h18单板最大流通能力m3/h19一次/二次水侧进出水管直径mmDN20波纹深度/流道宽度mm/21板片厚度mm0.522板片材质( )进口不锈钢SUS316L23密封圈材质三元乙丙橡胶24密封圈联接方式免粘接挂垫25两端压紧板材质Q235-A26两端压紧板厚度mm五、汽水换热器设备清单序号设备名称规格/型号数量品牌备注一汽水换热器Q=20GJ/h4套单套设备供热量：20GJ/h；设备压力降：<0.05MPa；单套设备总重：kg1板式换热器4台单台换热面积：80；板片数量：片，设备重量：kg2减温器 F=4台单台换热面积：；直径×管长×总长：mm；设备重量：kg3三偏心硬密封蝶阀4件4蝶阀DN100-1.64件5就地压力表Y-100 01.6MPa16块配不锈钢表弯6双金属温度计015016块7连接管道配套4套板式换热器设备主要技术参数：序号项目单位结果1板式换热器2公称换热面积m23板换面积扩容量%204流道形式5接口流向单边流6设计压力/试验压力MPa1.6/2.07板换设计温度1508换热器传热系数W/m2>9换热器平均对数温差10一次蒸汽进汽压力0.51.2MPa11二次水供回水温度110/7012汽侧/二次水侧压力降MPa13汽侧/二次水侧流速m/s14蒸汽耗量kg/h15二次水侧流量m3/h16单板最大流通能力（冷侧/热侧）m3/h17汽侧进出水管直径mmDN200/DN15018二次水侧进出水管直径mmDN15019波纹深度/流道宽度mm/20板片厚度mm0.521板片材质( )进口不锈钢SUS316L27密封圈联接方式免粘接挂垫28两端压紧板材质Q235-A29两端压紧板厚度mm随机备件清单价格表单位：元序号备件名称规格/型号品牌单价1就地压力表Y-100 01.6MPa2就地温度计01503板片BR1.0 316L4板片BR0.85 316L5密封胶垫BR
