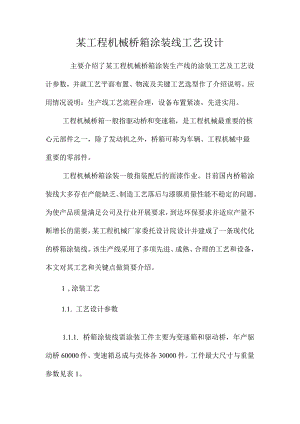

某工程机械桥箱涂装线工艺设计主要介绍了某工程机械桥箱涂装生产线的涂装工艺及工艺设计参数，并就工艺平面布置、物流及关键工艺选型作了介绍说明。应用情况说明：生产线工艺流程合理，设备布置紧凑，先进实用。工程机械桥箱一般指驱动桥和变速箱，是工程机械最重要的核心元部件之一，除了发动机之外，桥箱可称为车辆、工程机械中最重要的零部件。工程机械桥箱涂装一般指装配后的面漆作业。目前国内桥箱涂装线大多存在产能缺乏、制造工艺落后与漆膜质量性能不稳定的问题。为使产品质量满足公司及行业开展要求，到达环保要求并适应产量不断增长的需要，某工程机械厂家委托设计院设计并建成了一条现代化的桥箱涂装线。该生产线采用了多项先进、成熟、合理的工艺和设备，本文对其工艺和关键点做简要介绍。1 ,涂装工艺1.1. 工艺设计参数1.1.1. 桥箱涂装线需涂装工件主要为变速箱和驱动桥，年产驱动桥60000件、变速箱总成与壳体各30000件。工件最大尺寸与重量参数见表1。表1桥箱涂装线工件参数序号工件名称涂装工件最大尺寸(LXWXH)(mm)最大工件重量(kg)纲领(件)1驱动桥总成2570X850X5301338600002变速箱总成940×750×1180797300003变速箱壳体340×500×1100350300001.1.2. 生产性质桥箱涂装线属大批量生产，生产节拍性较强。1.1.3. 生产班制与节拍根据工件尺寸特点与现有厂房等条件，将桥箱涂装线分为驱动桥涂装线和箱体涂装线两条线。驱动桥涂装线工件最大尺寸为2570X850X530mm,最大重量为1338kg。本涂装线采用双班制，全年工作251天，每班工作8小时。生产线链速为V=60000X3.84/(3820X60)=1m/min；取链速为1.2mmin(0.8-2m/min可调)，生产负荷为83.3%。变速箱涂装线工件最大尺寸为940×750×1180mm,最大重量为797kg。每两件变速箱壳体可组合成1挂，可折合成45000挂。本涂装线采用单班制，全年工作251天，每班工作8小时。生产线链速为V=45000X1.92/(1970×60)=0.73m/min；取链速为0.9mmin（0.5-1.5m/min可调），生产负荷为81.1%。1.14厂房条件根据厂区整体规划，桥箱涂装线与桥箱装配线组成一个联合厂房，桥箱涂装线位于联合厂房东南侧端头。桥箱涂装线长27m,宽54m,由3个18m跨组成。厂房内设置3t电动单梁起重机，轨高为7m,通长运行。1.2.涂装工艺设计工程机械桥箱产品特点为铸件，外协配套来时已做底漆。传统工程机械桥箱涂装线多采用人工擦洗前处理后喷漆涂装工艺，本涂装线设计时对此传统工艺进行了改良。主要工艺流程如下：内容总结(1)某工程机械桥箱涂装线工艺设计主要介绍了某工程机械桥箱涂装生产线的涂装工艺及工艺设计参数,并就工艺平面布置、物流及关键工艺选型作了介绍说明(2)应用情况说明：生产线工艺流程合理，设备布置紧凑，先进实用(3)本涂装线采用双班制，全年工作251天，每班工作8小时(4)桥箱涂装线长27m,宽54m,由3个18m跨组成(5)厂房内设置3t电动单梁起重机，轨高为7m,通长运行
