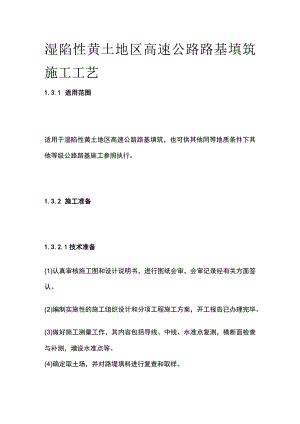

湿陷性黄土地区高速公路路基填筑施工工艺1.3.1 适用范围适用于湿陷性黄土地区高速公路路基填筑，也可供其他同等地质条件下其他等级公路路基施工参照执行。1.3.2 施工准备1.3.2.1技术准备(1)认真审核施工图和设计说明书，进行图纸会审，会审记录经有关方面签认。(2)编制实施性的施工组织设计和分项工程施工方案，开工报告已办理完毕。(3)做好施工测量工作，其内容包括导线、中线、水准点复测，横断面检查与补测，增设水准点等。(4)确定取土场，并对路堤填料进行复查和取样。(5)对用作填料的土进行下列试验项目：液限、塑限、塑性指数、天然稠度或液性指数。颗粒大小分析试3佥。含水量试验。密度试验。相对密度试验。土的击实试验。土的强度试验(CBR值)。土的有机质含量试验及易溶盐含量试验。黄土的湿陷性判定、黄土的自重湿陷性判定及湿陷等级。6.试验段施工应采用不同的施工方案做试验路段，从中选出路基施工的最佳方案，指导全线施工。试验路段位置应选择在地质条件、断面形式均具有代表性的地段，路段长度不宜小于100m。试验段所有的材料和机具应与将来全线施工所用的材料和机具相同。通过试验来确定不同填料采用不同机具压实的最佳含水量、适宜的松铺厚度和相应的碾压遍数、最佳的机械组合和施工组织。一般按松铺厚度300mm进行试3佥，以确保压实层的均匀。(4)试验路段施工中应加强对有关指标的检测；完成后，应及时写出试验报告。如发现路基设计有缺陷时，应提出变更设计意见。1.3.2.2材料要求1.路堤填料2湿陷性黄土，其湿陷系数s0.015,按湿陷性质不同分为非自重湿陷性黄土和自重湿陷性黄±o3新、老黄土均适用于路基填筑。新黄土为良好的填料，在有条件的地方，可优先选用新黄土。老黄土透水性差，干湿难以调节，大块土料不易粉碎。所有填料应进行野外取土试验，符合表1-4的规定时，方可使用。4复合土工膜采用涤纶长丝纺粘非织型复合土工膜为二布一膜结构，符合公路土工合成材料应用技术规范(JTJ/T019)的有关规定。5 土工网格：采用硬质平网，其纵、横向抗拉强度、最大延伸率应满足公路土工合成材料应用技术规范(JTJ/T019)的有关规定。6 土工钉：采用l8钢筋，长度为1.2m,用于加固陡坎和填挖结合部。插钉A:采用普通l8钢筋；插钉B:采用普通8钢筋。以上两种插钉均用于固定土工网格。7石灰：生石灰Ca0、MgO含量不小于80%,未消化残渣含量不大于15%o8膨胀螺钉、高强螺栓及钢板条：用于对桥头台背土工网格进行固定,其技术指标应满足设计要求。1.3.2.3 机具设备机械：主要有推土机、铲运机、装载机、挖掘机、平地机、自行式羊足压路机、振动压路机、自卸汽车、洒水车及旋耕耙、蛙式打夯机、手扶式振动夯等。工具及检测设备：小推车、铁锹；环刀、灌砂筒、弯沉仪、靠尺、钢尺等。1.3.2.4 作业条件1场地已清理、平整，临时施工便道已修筑完毕，施工用水、电满足施工要求。2路基沿线黄土陷穴及需做地基处理的路段已查明。3地上及地下障碍物等已处理完毕。4临时排水、防水设施已施工完毕。1.3.3施工工艺1.3.3.1 工艺流程测量放线一清表一处理地下陷穴一地基加固一路基施工13.3.2操作工艺1.测量放线参照由测量队制订的道路工程施工测量专项方案执行。2清表参照路基土石方相关内容进行。3 .处理地下陷穴根据施工前调查提供的陷穴，进一步探明陷穴的供给来源、水量、发展方向及对路基可能造成的危害，采取相应的技术措施进行处理。对通过路基路床的陷穴，要向上游追踪至发源地点。在发源地点把陷穴进口封堵好，并引排周围地表水，使其不再向陷穴进口流入。对已有的陷穴，可以采用灌砂、灌浆、开挖回填等措施。开挖的方法可以采用导洞、竖井和明挖等。具体措施的适用范围、处理方法及要求见表l-5o处理好的陷穴，其土层表面均应用3:7灰土填筑夯实或铺填老黄土等不透水材料加以改善，其厚度应按设计要求执行。如原设计未作明确规定时，其厚度不宜小于300mm,并将流向陷穴的附近地面水引离，防止形成地表积水及水流集中产生冲刷。黄土陷穴的处理范围，应视具体情况而定,宜在路基填方或挖方边坡外,上侧50m,下侧IOm20m。若陷穴倾向路基，虽在50m以外，仍应作适当处理。对串珠状陷穴应彻底进行处治。黄土陷穴的处理方案、工作量等应由施工单位会同建设、设计及监理单位认可，并履行相关手续后执行。4 .地基加固当地基土层具有强湿陷性或较高的压缩性，且容许承载力低于路堤自重压力时，应考虑地基在路堤自重和活载作用下所产生的压缩下沉。可分别采用重型压路机碾压、重锤夯实、强夯、灰土桩挤密加固、换填土等措施，以提高地基承载力，减少下沉量。地基加固验收符合设计及规范要求后，方可进行路基施工。5.路基施工排水、防水设施在路堑顶部及路堤的靠山侧做好排水工程，将地表水、地下水引入有防渗层的水沟内排走。若基底为非湿陷性黄土，且无地下水活动时，做好两侧的施工排水、防水设施。若地基为湿陷性黄土，应采取拦截、排除地表水的措施，防止地表水下渗，减少地基地层湿陷性下沉。其地下排水构造物与地面排水沟渠必须采取防渗措施。高路堤路基施工期间,应在两侧或T则（超高段）设临时阻水、拦水设施,以防雨水冲毁边坡。挖方路堑施工：操作方法详见路基土石方相关内容。一般路堤填筑施工中严格控制碾压时黄土的含水量，在最佳含水量的+3%范围内，并不低于最佳含水量，有利于保证实际碾压含水量在要求范围之内。2要求在路堤填筑施工过程中，加强含水量的检测，当含水量达到要求后，随即碾压；当含水量过小时，采用洒水车对土体水分进行补充，再进行碾压；若含水量过大时，不要急于碾压，应进行翻松晾晒至所需含水量再进行碾压，必要时可掺入适量石灰处理，降低含水量，掺灰后应将土、灰拌匀。3路堤填至设计高程后，应根据设计及时修筑夕M则边缘的拦水、截水沟构造物和急流槽，将水引至坡脚以外。4特殊路基（陡坎、高填方）填筑：应做好填挖界面的结合部，挖好向内倾斜的台阶。如结合面陡立，无法挖成台阶时，可根据不同断面，采用土工钉加强结合。5陡坎高度或填挖结合部高差H小于等于8m,路堤全幅填筑的情况按图1-3处理。过程如下：在清表碾压后的地基表面先填筑两层素土，采用试验段松铺厚度，压实度标准以设计和规范要求为准。在新老土结合处楔进一排土工钉，间距为Im,打入老土600mm,外部留600mmo重复axb两个步骤。当填筑高程达到老土平台高度时，在结合处加铺一层土工网格，采用插钉A、B进行固定。按设计及规范要求填筑到设计标高。2）陡坎高度或填挖结合部高差H小于等于8m,路堤非全幅填筑的情况按图1-4处理。过程如下：在清表碾压后的地基表面先填筑两层素土，采用试验段松铺厚度，压实度为90%以上。在新老土结合处楔进一排土工钉，间距为Im,打入老土600mm,外部留600mmo重复前两个步骤。当填筑达到90区顶标高，即将进入93区时，加铺一层土工网格，采用插钉A、B进行固定。当填筑高度距路基设计标高即将进入95区时，加铺一层土工网格,并采用插钉A、B进行固定。当填筑高度达到路基设计标高时，加铺一层土工网格，同样，采用插钉A、B进行固定。3）陡坎高度或填挖结合部高差H大于8m的情况按图1-5处理。为将高边坡进行修整，做成6m8m的台阶，台阶高宽之比为1:Io碾压后的地基表面先填筑两层素土，采用试验段松铺厚度，压实度为90%以上。在新老土结合处楔进一排土工钉，间距为Im,打入老土600mm,外部留600mmo重复前两个步骤。铺设土工网格的方法同图l-4o4）高填方：冲沟深度大于20m,路段长度大于20m的路段按图1-6描述的方法处理。处理过程如下。在冲沟底部，依照路基施工技术规范要求填筑，要求压实度达90%以上。当填筑标高达到路基90区、93区分界线时，加铺一层土工网格,固定方法同前。当填筑标高达到路基93区、95区分界线时，加铺一层土工网格，固定方法同前。当填筑标高达到路基设计高程时,加铺一层土工网格，固定方法同前。高填方冲沟深度大于20m,路段长度小于12m的情况（参见图1-7）。在冲沟底部，依照路基施工技术规范要求填筑，要求压实度达90%以上。当填筑标高达到路基90区、93区分界时，加铺一层土工网格，长度通铺至挖方段内部lm(施工中做Im的平台)。当填筑标高达到路基93区、95区分界时，加铺一层土工网格，长度通铺至挖方段内部，比下层土工网格多伸出1m。当填筑标高达到路基设计高程时，加铺一层土工网格，长度通铺至挖方段内部，比中层土工网格多伸出1m。对高度大于20m的路堤,应按设计预留竣工后路堤自重压密固结产生的压缩下沉量。(5)桥涵台背回填桥梁台背填土高度小于5m或大于IOm时，土工网格的铺设应在换填范围底基层以下L5m的深度范围,每500mm铺设一层,共铺设三层；当填土高度大于等于5m且小于等于IOm时，台背应通铺，加筋范围应延伸到锥坡前缘。桥梁台背处治不在原地面上进行，必须对原地面整平、压实，并铺设300mm灰土垫层后，再铺设土工网格。土工网格铺设时人工拉紧，不允许出现卷曲或褶皱，必要时用插钉将其固定在填土表面。土工网格强度高的方向垂直路基轴线方向铺设，相临两幅网格的搭接宽度不得小于200mm,搭接部位用延伸率较小的尼龙绳呈Z字型穿绑。铺设土工加筋材料的土层表面应平整，严禁表面有坚硬凸出物，施工时为防止对土工材料造成损伤，在铺设后不得使用施工机械对土工网格进行直接碾压，先松铺300mm回填土后再进行碾压。土工网格摊铺后要及时填筑填料，避免阳光长时间暴晒；土工网格的存储也要避免日光直接照射或被雨水淋泡。加筋材料与台背的连接应采用经防锈处理的膨胀螺钉、高强螺栓及钢板条锚固,其中膨胀螺栓每2.0m一个，高强螺栓每LOm一个。1 .3.3.3季节性施工2 .雨期施工(1)湿陷性黄土地区高速公路路堤填筑不宜在降雨期间进行施工。(2)必须进行施工时，应选择路基沿线属丘陵、山岭地形，排水性好的地段，并避开雨天。除施工车辆外，应严格控制其他车辆在施工场地通行。临时排水、防水设施必须保证畅通、并设专人进行监管，及时排除积水。(3)台背填筑应选择透水性好的碎、卵石、砂砾等作为填料。(4)利用挖土作填方时应随挖随填及时压实并严格控制填土含水量。3 .冬期施工土堤填筑不宜在冬期施工，如遇特殊情况，应编制冬期施工方案，保证路基填筑质量。1.3.4质量标准1.3.4.1 基本要求1路基填料强度(CBR)值和路基压实度应符合规范和设计规定。2路基必须分层填筑压实，每层表面平整，路拱坡度满足排水要求。3施工时排水系统应与设计排水系统结合，勿使路基附近积水，避免冲刷边坡。13.4.2实测项目参见表l-2o1.3.4.3外观鉴定路基表面平整,边线直顺。路基边坡坡面平顺稳定、不得亏坡，曲线圆滑。取土坑、弃土堆、护坡道、碎落台的位置适当，外形整齐、美观。1.3.5成品保护13.5.1 路基施工中填土宽度应大于路基宽度500mm,压实宽度应大于路基宽度。刷边坡应安排在路基施工完成后进行，并应立即防护。13.5.2 路基施工中每层的表面应做成2%4%的排水横坡，路基边缘培土填，路基边坡上应做临时排水急流槽。临时急流槽每30m50m一道，道路低点和桥梁两侧锥坡边缘应适当增设。临时急流槽应随着路基施工向上延伸。13.5.3 土方路基在雨后没有晾干以前，应采取断路措施，禁止车辆进入。13.5.4 4已经完工的路基禁止用作施工道路，施工中的重型车辆应通过施工便道行驶。13.5.5 在黄土路基填筑达到设计标高，经检测合格后，应尽快进行路面结构层的施工。如跨冬期施工,应铺筑一层松土彳寺可以进行填筑时，用推土机将该层松土铲除，并进行充分碾压，压实度达到95%后，方可进行稳定层施工。1.3.6应注意的质量问题13.6.1 在施工时应控制填料的含水量在最佳含水率的O3%之间，防止因含水量过大，出现路基软弹；若发生该现象，应将反弹处的软土翻开晾晒、风干至最佳碾压含水量时，再进行压实。13.6.2 应按试验段和规范规定的碾压工艺进行路基填筑；适当提高压实度控制标准；根据不同地形，采取适宜的加固办法，以增加土体的整体稳定性，防止高填方、陡坎路段路基沉降量过大。13.6.3 施工中应认真做好防洪、排水设施及必要的护坡等工程，避免地上地下水浸入地基引起湿陷。1.3.7环境、职业健康安全管理措施13.7.1环境管理措施(3)路基施工必须遵守国家有关土地管理法规，应节约用地，保护耕地和农田水利设施。(4)路基施工应保护生态环境尽量少破坏原有植被地貌。清除的杂物，必须分别情况，予以妥善处理，不得倾弃于河流水域中。(5)路基清表后的施工垃圾应及时运到指定地点。(6)施工产生的废水、废油等有害物质以及生活污水，不得随意排放，应集中处理以防污染水质和土壤(7)在距居民较近的施工区，尽可能不在夜间进行地基处理作业，以免噪声扰民。(8)对施工范围内的运输道路，要经常洒水保持湿润，避免扬尘。1.3.7.2职业健康安全管理措施根据施工现场实际情况，制定出切实可行的技术安全措施，并向有关人员进行详细交底。土方施工机械操作人员应熟悉本机械操作规程，持证上岗，不得擅离岗位。严禁酒后操作机械，严禁机械带故障运转或超负荷运转。驾驶室或操作室内严禁存放易燃、易爆物品。机械设备在施工现场停放时，应选择安全的停放地点，关闭好驾驶室,拉上制动闸。坡道上停车时，要用三角木或石块抵住车轮。夜间应有人看管。1 .在路基沿线与公路、街道、交通繁忙道路的交通路口及施工便道地面起伏较大、转弯急的地方，必须有专人警戒，设立适当的交通标志,防止交通事故。2 .高陡边坡处开挖施工应与装运作业面相互错开，严禁上、下双重作业。3 .路基碾压作业时，必须保证前后无人才能启动机械。并根据土质情况，按规定放边坡，派专人巡视边坡稳定情况。靠近路堤边缘作业时,应根据路堤高度留有必要的安全距离，一般不少于500mmo在已查明或正在进行处理的陷穴洞口周围设安全围挡，并设警示牌和信号灯
