第8章直流稳压电源.ppt

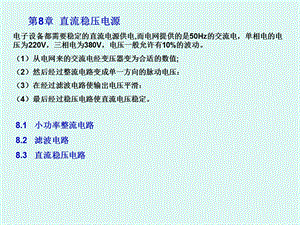

第8章 直流稳压电源,8.1 小功率整流电路8.2 滤波电路8.3 直流稳压电路,电子设备都需要稳定的直流电源供电,而电网提供的是50Hz的交流电，单相电的电压为220V，三相电为380V，电压一般允许有10%的波动。（1）从电网来的交流电经变压器变为合适的数值;（2）然后经过整流电路变成单一方向的脉动电压：（3）在经过滤波电路使输出电压平滑：（4）最后经过稳压电路使直流电压稳定。,图中各环节的功能如下：整流变压器:将交流电源电压变换为符合整流需要的电压。2.整流电路:将交流电压变换为单向脉动电压。滤波器：减小整流电压的脉动程度。稳压环节：在交流电源电压波动或负载变动时，使直流输出电压稳定。,8.1 整流电路,1.单向半波整流电路,整流输出平均电流：,考虑到电网电压波动范围为10，二极管的极限参数应满足：,整流输出平均电压：,整流管中流过的电流：,单向半波整流电路特点,半波整流电路结构简单，但输出电压脉动系数大，直流成分低，变压器只有半个周期工作，利用率低。,整流管所承受的最大反向电压为,2.全波整流电路,整流电路中最常用的是单相桥式整流电路它由四个二极管 D1 D4 接成电桥的形式构成。,在 u 的正半周，D1 和 D3 导通，D2 和 D4 截止(相当于开路)电流的通路如图中红色箭头所示。,在 u 的负半周，D2 和 D4 导通，D1和 D3 截止(相当于开路)，电流的通路如图中绿色箭头所示。,在一个周期内，通过电阻的电流方向相同，在负载上得到的是全波整流电压 uo。,t,o,t,o,t,o,t,o,2,3,2,3,Im,2,2,3,3,uD1,uD3,uD4,uD2,uO,u,uD,iO,整流管所承受的最大反向电压为,整流输出电压的平均值：,流经每个二极管的电流：,桥式全波整流电路特点,输出电压直流平均值大，脉动系数小，电源变压器充分利用，效率高。因此，桥式整流电路得到了广泛应用，已做成模块叫整流桥或桥堆。,例 1 已知负载电阻 RL=80，负载电压 UO=110 V。今采用单相桥式整流电路，交流电源电压为 380 V。(1)如何选用晶体二极管？(2)求整流变压器的变比及容量。,放电时间常数=RLC越大，脉动越小，输出电压平均值越高，一般要求,T 是 uO 的周期。这时，UO 1.2U,例 1 有一单相桥式电容滤波整流电路，已知交流电源频率 f=50 Hz，负载电阻 RL=200，要求直流输出电压 UO=30 V，选择整流二极管及滤波电容器。,解(1)选择整流二极管,流过二极管的电流,取 UO=1.2U，所以变压器二次侧电压的有效值为,
