第9章机械的质量平衡.ppt

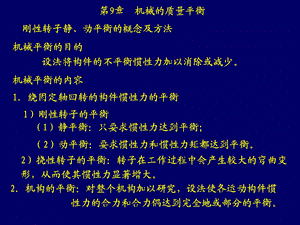

第9章 机械的质量平衡,刚性转子静、动平衡的概念及方法,机械平衡的目的,设法将构件的不平衡惯性力加以消除或减少。,机械平衡的内容,1.绕固定轴回转的构件惯性力的平衡,1）刚性转子的平衡,（1）静平衡：只要求惯性力达到平衡；,（2）动平衡：要求惯性力和惯性力矩都达到平衡。,2）挠性转子的平衡：转子在工作过程中会产生较大的弯曲变形，从而使其惯性力显著增大。,2.机构的平衡：对整个机构加以研究，设法使各运动构件惯 性力的合力和合力偶达到完全地或部分的平衡。,9.1 转子的平衡,一、刚性转子的静平衡,1.静不平衡,指质心不在回转轴线上轴向尺寸较小的盘状转子（b/D0.2），在转动时其偏心质量就会产生离心惯性力，从而在运动副中引起附加动压力的不平衡现象。,2.静平衡设计,指通过在转子上增加或除去一部分质量，使质心与回转轴心重合以消除惯性力的不利影响的平衡设计方法。,式中：质量与矢径的乘积称为质径积，这类平衡称为静平衡。所以，回转件静平衡的条件是：分布在回转件上各个质量的离心惯性力合力为零或质径积矢量和为零。,平衡原理：所有不平衡质量所产生的离心惯性力可近似假设为均在同一平面内，通过回转中心，即汇交于一点（共点力系）；离心惯性力矩为零。,F=F1+F2+F3,=m1 2 r1+m2 2 r2+m3 2 r3,加入 mb rb,使 P+Pb=0,即:m12 r1+m2 2 r2+m3 2 r3+mb 2 rb=0,或:m1 r1+m2 r2+m3 r3+mb rb=0,对于b/D0.2的转子，其质量不能再视为分布在同一平面内，即使质心在回转轴线上，由于各惯性力不在同一回转平面内，所形成惯性力偶仍使转子处于不平衡状态。,二、刚性转子的动平衡,1.动不平衡,动不平衡：只有在转子运动的情况下才显现出来的不平衡。,当转子以角速度回转时，各偏心质量所产生的离心惯性力,将形成一空间力系。,2.动平衡计算,如图为一长转子。已知m1，m2和m3以及r1，r2和r3。,转子动平衡的条件是：,1）分析与计算,（3）在平衡基面I及II内适当地各加一平衡质量，分别使两个基面内的惯性力之和分别为零，则转子达到动平衡。,（1）将力P分解为相互平行的两个分力：,（2）选定两个回转平面I及II作为平衡基面，将各离心惯性力分别分解到平衡基面I及II内,将P1,P2 和 P3分解为平衡基面I 内的P1,P2,P3 和平衡基面II内的 P1,P2,P3 空间力系转化为两个平面汇交力系。,结论,动平衡需要两个平衡面.,动平衡的转子,是静平衡的。,必定,但其逆未必真.,静平衡条件：,动平衡条件：,测试分析仪,系统组成(一),测量系统,二、动平衡实验,平衡基面,平衡体,拉簧,测量系统组成(一),位移传感器,电机,振动架,平衡基面,光电传感器,测量系统组成(二),弹簧片,锯床主运动机 构,测量系统后上视图,平衡基面,注意：平衡基面与弹簧片面共面,弹簧片面,观察图,本动平衡测试系统将一个平衡基面与测试系统中弹簧片共面，以消除该面的影响，在电机的驱动下，不平衡体将产生振动；位移传感器测量出位移值，光电传感器测量出相应的相位角；将测量结果在测试仪中分析，获取在该平衡基面上的直径积(或动径积)。,
