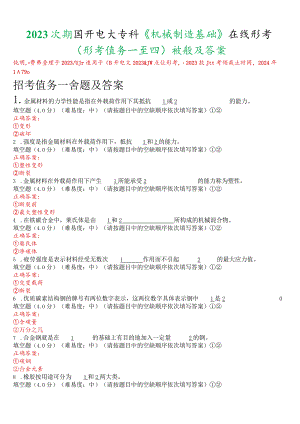

2023秋期国开电大专科《机械制造基础》在线形考(形考任务一至四)试题及答案.docx

2023次期国开电大专科机械制造基础在线形考（形考值务一至四）被般及答案钝明,费弗叠理于2023/UJr速用于（B升电文2023&JW点位形考,2023款Jtt考领栽止时同，2024年179o招考值务一舍题及答案1.金属材料的力学性能是指在外载荷作用下其抵抗1或2的能力。填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：变形破坏2 .强度是指金属材料在外载荷作用下，抵抗1和2的能力。填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：塑性变形断裂3 .金属材料在外载荷作用下产生1所能承受2的能力称为塑性。填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：断裂前最大塑性变形4 .在铁碳合金中，莱氏体是由1和2所构成的机械混合物。填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：奥氏体渗碳体5 .疲劳强度是表示材料经受无数次1作用而不引起2的最大应力值。填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：交变载荷断裂6 .优质碳素结构钢的牌号有两位数字表示，这两位数字具体表示钢中1是20填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：含碳量万分之几7 .合金钢就是在1的基础上有目的地加入一定量2的钢。填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：碳钢合金元素8 .橡胶按用途可分为1和2两大类。填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：通用橡胶特种橡胶9 .常用的表面热处理工艺有1和2两种。填空题（4.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：表面淬火表面化学热处理10 .淬火前，若钢中存在网状渗碳体，应采用1的方法予以消除,否则会增大钢的淬透性。填空题（2.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：正火11 .砂型铸造中常用的手工造型方有1、2、3、4等。填空题（8.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：整模造型分模造型挖砂造型活块造型12 .根据药皮所含氧化物的性质，焊条分为1和2两类。填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：酸性焊条碱性焊条13 .冲压生产的基本工序有1和2两大类。填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：分离工序变形工序14 .电焊条由1和2两部分组成。填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：焊芯药皮15 .冲击韧性值随温度的降低而增加。A.正确B.错误答案B16 .抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。A.正确B.错误答案A17 .硬度是指金属材料抵抗其他物体压入其表面的能力。A.正确B.错误答案B18 .金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力称为塑性。A.正确B.错误答案A19 .冲击韧性值随温度的降低而减小。A.正确B.错误答案A20 .强度越高，塑性变形抗力越大，硬度值也越高。A.正确B.错误答案A21 .屈服强度是表示金属材料抵抗微量弹性变形的能力。A.正确B.错误答案B22 .冲击韧性值愈大，材料的韧性愈好。A.正确B.错误答案A23 .硬度是指金属材料抵抗比它更硬的物体压入其表面的能力。A.正确B.错误答案A24 .通常材料的力学性能是选材的主要指标。A.正确B.错误答案A25 .一般来说，材料的硬度越高，耐磨性越好。A.正确B.错误答案A26 .测量布氏硬度时，压头为淬火钢球，用符号HBW表示。A.正确B.错误答案B27 .测量布氏硬度时，压头为淬火钢球，用符号HBS表示。A.正确B.错误答案A28 .测量布氏硬度时，压头为硬质合金球，用符号HBW表示。A.正确B.错误答案A29 .测量洛氏硬度时，压头为120。金刚石圆锥体，用符号HRC表示。A.正确B.错误答案A30 .疲劳强度是表示在冲击载荷作用下而不致引起断裂的最大应力。A.正确B.错误答案B31 .受冲击载荷作用的工件，考虑力学性能的指标主要是疲劳强度。A.正确B.错误答案B32 .冲击韧性是指金属材料在静载荷作用下抵抗破坏的能力。A.正确B.错误答案B33 .合金钢在工业上应用于制造承受压力、要求耐磨和减振的零件。A.正确B.错误答案B34 .碳钢的含碳量一般不超过1.3%oA.正确B.错误答案A35 .碳钢的含碳量一般不超过1.5%oA.正确B.错误答案B36 .合金钢就是在碳钢的基础上有目的地加入一定量合金元素的钢。A.正确B.错误答案A37 .合金钢的所有性能都优于碳钢。A.正确B.错误答案B38 .纯铝的强度很低，但塑性很高。A.正确B.错误答案A39 .可锻铸铁实际上是不能锻造的。A.正确B.错误答案A40 .灰铸铁在工业上应用于制造承受压力、要求耐磨和减振的零件。A.正确B.错误答案A41 .通过热处理来提高灰铸铁力学性能的效果不大。A.正确B.错误答案A42 .通过热处理可以有效地提高灰铸铁的力学性能。A.正确B.错误答案B43 .碳素工具钢含碳量为0.65%"1.35%0A.正确B.错误答案A44 .正火的冷却速度比退火稍慢一些。A.正确B.错误答案B45 .热处理按目的与作用不同，分为退火、正火、淬火和回火等。A.正确B.错误答案B46 .对钢进行热处理的目的是为了获得细小、均匀的奥氏体组织。A.正确B.错误答案B47 .钢加热到给定温度后，要有一定的保温时间，保温不仅是为了热透工件，还为了获得成分均匀的奥氏体组织，以便冷却后得到良好的组织与性能。A.正确B.错误答案A48 .对高精度零件淬火后要进行冷处理，目的是尽量减少过冷奥氏体。A.正确B.错误答案B49 .正火目的与退火目的基本相同，正火与退火的区别是正火保温时间较短，生产周期短，成本较低。A.正确B.错误答案B50 .回火的目的主要是消除应力，降低硬度，便于切削加工。A.正确B.错误答案B51 .钢淬火后在300C左右回火时，易产生不可逆回火脆性，为避免它，一般不在250350°C范围内回火。A.正确B.错误答案A52 .根据药皮所含氧化物的性质，焊条分为酸性焊条和碱性焊条两类。A.正确B.错误答案A53 .焊接属于永久性连接金属的工艺方法。A.正确B.错误答案A54 .用交流电焊接时，无正接与反接的区别。A.正确B.错误答案A55 .根据药皮所含化学成分的性质，焊条分为酸性焊条和碱性焊条两类。A.正确B.错误答案B56 .用直流电流焊接时，焊件接正极，焊条接负极，称为正接。A.正确B.错误答案A招考保务二舍题及答案1 .根据孔、轴公差带之间的关系，配合分为三大类，EP12和3o填空题（6.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：间隙配合过盈配合过渡配合2 .基本偏差是用来确定公差带相对于1的位置的。填空题（2.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：零线3 .公差与配合的选择内容包括选择1、2和3三个方面。填空题（6.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：基准制公差等级配合种类4 .形位公差带具有1、2、3和4四要素。填空题（8.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：形状大小方向位置5 .位置公差可分为1、2和3三类。填空题（6.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：定向公差定位公差跳动公差6 .形位公差带的位置有1和2两种。填空题（4.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：固定浮动7 .跳动公差分为1公差和2公差两种。填空题（4.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：圆跳动全跳动8 .Ra值越一1,零件表面越粗糙。填空题（2.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：大9 .测量表面粗糙度轮廓时，应把测量限制在一段足够短的长度上，这段长度称为1填空题（2.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：取样长度10 .表面粗糙度的检测方法主要有1、2、针触法和3。填空题（6.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：比较法光切法干涉法11 .从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。A.正确B.错误答案B12 .过渡配合的孔、轴公差带一定互相交叠。A.正确B.错误答案A13 .实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。A.正确B.错误答案B14 .基孔制配合要求孔的精度高，基轴制配合要求轴的精度高。A.正确B.错误答案B15 .基本尺寸就是要求加工时要达到的尺寸。A.正确B.错误答案B16 .孔的实际尺寸大于轴的实际尺寸就是间隙配合。A.正确B.错误答案B17 .基本偏差是用来确定公差带大小的。A.正确B.错误答案B18 .30f5>30f7>30f8的上偏差是相同的。A.正确B.错误答案A19 .配合公差总是大于孔或轴的尺寸公差。A.正确B.错误答案A20 .按同一公差要求加工的同一批轴，其作用尺寸不完全相同。A.正确B.错误答案A21 .公差值可以是正的或是负的。A.正确B.错误答案B22 .为了实现互换性，零件的公差规定得越小越好。A.正确B.错误答案B23 .公差通常为正，在个别情况下也可以为负。A.正确B.错误答案B24 .图纸上没有标注公差的尺寸就是自由尺寸，没有公差要求。A.正确B.错误屋案B25 .圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。A.正确B.错误答案A26 .采用包容要求时，若零件加工后的实际尺寸在最大、最小尺寸之间，同时形状误差小于等于尺寸公差，则该零件一定合格。A.正确B.错误答案B27 .图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。A.正确B.错误答案A28 .表面粗糙度值的大小不影响零件的耐磨性。A.正确B.错误答案B29 .表面粗糙度值的大小不影响零件配合性质的稳定性。A.正确B.错误答案B30 .表面粗糙度值的大小影响零件的耐磨性。A.正确B.错误答案A31 .表面粗糙度值的大小不影响零件的疲劳强度。A.正确B.错误答案B32 .零件表面越粗糙，取样长度就越小。A.正确B.错误答案BJSr6（±0.008）网5。33 .已知，乂-。浦求下列各项数值（单位：nun）。综合题（16.0分）（1）孔的尺寸公差是（）。A. +0.008B. +0.016C.-0.008D.-0.016答案B轴的尺寸公差是（）oA. +0.011B. 0C.-0.011D.+0.016答案A过渡配合的最大间隙XmaX是（）0A. +0.016B. +0.017C. +0.018D. +0.019答案D（4）过渡配合的最大过盈Ymax是（）。A. -0.006B. -0.007C.-0.008D.-0.009答案C过渡配合的公差Tf是（）0A. 0.026B. 0.027C. 0.028D. 0.029答案B27（产）34.已知”-0必）,求下列各项数值（单位：mm）综合题（16.0分）（1）孔的尺寸公差是（）。A. +0.018B. +0.009C.-0.018D.-0.009答案A（2）轴的尺寸公差是（）0A. +0.034B. +0.023C. +0.011D. -0.011答案C过盈配合的最小过盈Ymin是（）0A. -0.018B. -0.034C.-0.023D.-0.005答案D（4）过盈配合的最大过盈Ymax是（）。A. -0.018B. -0.034C.-0.023D.-0.005答案B过盈配合的公差Tf是（）0A. +0.018B. +0.034C. +0.029D. +0.023答案C形考总务三被I题及答案1 .切削用量是1、2和3三者的总称。填空题（6.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：切削速度进给量背吃刀量2 .影响刀具耐用度的因素主要有1、2和3等。填空题（6.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：工件材料刀具材料切削用量3 .刀具磨损形式分为1和2两大类。填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：正常磨损非正常磨损4 .切削运动包括1运动和2运动两种,其中3运动是切削运动中速度最高、消耗功率最多的运动。填空题（6.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：主进给主5 .常见的切屑有带状切屑、1、2和3四种。填空题（6.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：节状切屑单元切屑崩碎切屑6 .按照工艺范围机床可分为1、2和3。填空题（6.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：通用机床专门化机床专用机床7 .机床的传动方式最常见的是1和2。填空题（4.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：机械传动液压传动8 .标准麻花钻头一般由1制成。填空题（2.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：高速钢9 .标准麻花钻头的工作部分包括1和2。填空题（4.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：切削部分导向部分10 .钻削加工和镶削加工都是加工1的方法。填空题（2.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：孔11 .刀具耐用度为刀具加工完一个工件所用的切削时间。A.正确B.错误答案B12 .切削用量主要是指切削速度和进给量。A.正确B.错误答案B13 .切削用量是切削速度、进给量和背吃刀量三者的总称。A.正确B.错误答案A14 .刀具耐用度为刀具两次刃磨之间的切削时间。A.正确B.错误答案B15 .切削液具有冷却、润滑、清洗、防锈四种作用。A.正确B.错误答案A16 .材料的切削加工性是指对某种材料进行切削加工的难易程度。A.正确B.错误答案A17 .切削速度是通过切削温度来影响刀具耐用度的。A.正确B.错误答案A18 .切削层为切削部分切过工件的一个循环所切除的工件材料层。A.正确B.错误答案B19 .背吃刀量指工件上已加工表面和待加工表面间的水平距离。A.正确B.错误答案B20 .刀具寿命是指一把新刀从开始切削到第一次刃磨时之间的切削时间。A.正确B.错误答案B21 .切削速度指切削加工时，切削刃选定点相对于工件的主运动的瞬时速度。A.正确B.错误答案A22 .进给量指工件或刀具每转一转时，两者沿进给方向的绝对位移。A.正确B.错误答案B23 .提高表面质量的主要措施是增大刀具的前角与后角。A.正确B.错误答案B24 .衡量材料切削加工性的常用指标有刀具耐用度、切削力、切削温度、相对加工性。A.正确B.错误答案A25 .切削加工中使用切削液目的是降低切削温度、润滑、冲洗切屑。A.正确B.错误答案A26 .刀具寿命的长短、切削效率的高低与刀具材料切削性能的优劣有关。A.正确B.错误答案B27 .车床的进给运动为主轴的回转运动。A.正确B.错误答案B28 .按照自动化程度不同机床可分为手动、机动、半自动和自动机床。A.正确B.错误答案A29 .在车削加工中，车刀的纵向或横向移动，属于进给运动。A.正确B.错误答案A30 .有的加工方法可以只有进给运动而没有主运动。A.正确B.错误答案B31 .用分布于铳刀圆柱面上的刀齿进行的铳削称为周铳。A.正确B.错误屋案A32 .特种加工中工具的硬度可以低于被加工材料的硬度。A.正确B.错误答案A33 .钻削加工适于加工孔系。A.正确B.错误答案B34 .特种加工中工件和所用的工具不受显著的切削力作用。A.正确B.错误答案A35 .端铳是用铳刀端面齿刃进行的铳削。A.正确B.错误答案A36 .磨削加工多选用低浓度的乳化液，这主要是因为它需要大量的切削液，浓度低可以降低成本。A.正确B.错误答案B37 .分析图示万能升降台铳床的主运动传动链。ID¥7.SkW万能升降台饯床的主传动系统综合题（5.0分）（1）铳床的主运动传动系统传动链的两个端件是（）oA.皮带轮和主轴B.电动机和主轴C.电动机和皮带轮D.电动机和Hl轴答案B（2）传动路线表达式正确的是（）0单位题（3.0分）（瑰易区:中）&电机】-26M'163919362233-IV18一4719n82-38(1440r mln)电机【<1440r min>-V (主轴)竺I47128137139126161I39I1191jl36ll22l-!33l-IV-V （壬轴）-IV-V (主轴)16-I39I 1913612213326-54184728方3926答案C38 .铳床的主运动传动系统传动链的转速级数是（）oA.3级B. 6级C. 9级D. 18级答案D39 .传动链主轴的最高转速是（）。A. 1110.2rminB. 1115.6rminC. 1250.3rminD. 1496.lrmin答案D40 .传动链主轴的最低转速是（）oA. 29.2rminB. 35.lrminC. 40.6rminD. 52.3rmin答案A41 .分析图示的主运动传动系统。（皮带的传动效率为0.98）21。A才.卜 Q - -P R= 1440rmi 0100综合题O分）（1）机床的主运动传动系统传动链的两个端件是（）0A.电动机和主轴B.皮带轮和主轴C.电动机和皮带轮D.电动机和UI轴答案A（2）传动路线表达式正确的是（）0单选电（3.0分）（减易度:中）A.25电机（1440rmin>-I-11-175.33'电机（1440rmin）-!-55o145.-11l.-Il-c.100电机<1440rmin）-彳历r33155TJ4345.IQQ电机（1440rmm）-I33"5543后23一8767一4343-m-4525'6343,不6743238767,43.11I-IV（主轴）23'8767,存IV（主轴）答案D（3）机床的主运动传动系统传动链的转速级数是（）0A.3级B.6级C.8级D.18级答案C（4）传动链主轴的最高转速是（）。A. 1110rminB. 956.lrminC. 980.6rminD. 1210.lrmin答案B（5）传动链主轴的最低转速是（）0A. 95.5rminB. 60.5rminC. 42.3rminD. 34.2rmin答案C形考值务四曲题及答案1 .工艺基准可分为下述几种：1,（2）2,（3）3,（4）4填空题（8.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：装配基准测量基准工序基准定位基准2 .夹紧装置的组成包括：1、2、3。填空题（6.0分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：力源装置传力机构夹紧元件3 .生产中最常用的正确的定位方式有1定位和2定位两种。填空题（4.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：完全不完全4 .零件的加工精度通常包括1、2和3。填空题（6.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：尺寸精度形状精度位置精度5 .机床主轴的回转运动误差有三种基本形式，分别为1、2和角度摆动。填空题（4.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：径向圆跳动轴向窜动6 .在机械加工过程中，工件表层金属受到切削力的作用产生强烈的塑性变形，使工件表面的强度和1提高,2降低,这种现象称为加工硬化，又称冷作硬化。填空题（4.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：硬度塑性7 .加工阶段一般可划分为1、2和3三个阶段。填空题（6.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：粗加工阶段半精加工阶段精加工阶段8 .确定加工余量的方法有（1）1,（2）2（3）3填空题（6.O分）（难易度：中）（请按题目中的空缺顺序依次填写答案）正确答案：计算法经验估计法查表修正法9 .欠定位在机械加工中是不允许的。A.正确B.错误答案A10 .工件的六个自由度全部被限制的定位，称为完全定位。A.正确B.错误答案A11 .欠定位在一定条件下是允许的。A.正确B.错误答案B12 .在一定条件下是允许采用过定位的。A.正确B.错误答案A13 .固定支承在装配后，需要将其工作表面一次磨平。A.正确B.错误答案A14 .夹紧力的作用点应处在工件刚性较差的部位。A.正确B.错误答案B15 .夹紧力应尽可能靠近加工表面。A.正确B.错误答案A16 .夹紧力的方向应有利于增加夹紧力。A.正确B.错误答案B17 .根据工件的加工要求，不需要限制工件的全部自由度，这种定位称为不完全定位。A.正确B.错误答案A18 .固定支承在使用过程中不能调整，高度尺寸是固定不动的。A.正确B.错误答案A19 .专为某一种工件的某道工序的加工而设计制造的夹具，称为组合夹具。A.正确B.错误答案B20 .工件加工时，采用完全定位、不完全定位都是允许的。A.正确B.错误答案A21 .在机械加工中，加工精度的高低是以加工误差的大小来评价的。A.正确B.错误答案A22 .要减少工件的复映误差，可增加工艺系统的刚度或增加径向切削力的系数。A.正确B.错误答案B23 .在一个工序内，工件只能安装一次。A.正确B.错误答案B24 .在一个工序内，工件可能只需要安装一次，也可能需要安装几次。A.正确B.错误答案A25 .在零件图上用以确定其他点、线、面位置的基准，称设计基准。A.正确B.错误答案A26 .加工高精度表面时所用的定位基准称为精基准。A.正确B.错误答案B27 .零件在加工、测量、装配等工艺过程中所使用的基准统称为工艺基准。A.正确B.错误答案A28 .辅助定位基准在零件的工作中不起作用，只是为了加工的需要而设置的。A.正确B.错误答案A29 .在尺寸链中必须有减环。A.正确B.错误答案B30 .提高加工效率，只能是设法减少工艺过程的基本时间。A.正确B.错误答案B31 .装配尺寸链中，组成环和封闭环都可以做公共环。A.正确B.错误答案B32 .如图所示，在外圆、端面、内孔加工后，钻10孔。试计算以B面定位钻中10孔的工序尺寸L及其偏差。综合题（11. O分）（1）根据尺寸链图，可以确定封闭环和增、减环如下（）0A.为封闭环，为增环，L为减环O00125÷0j为增环，L为减环为减环为减环B.-01为封闭环，GO0niCL为封闭环，01为增环，25+019D.'”为封闭环，L为增环,答案AA. （2）根据封闭环的基本尺寸公式，可以求得L的基本尺寸为（B. 1.=60+25=85（mm）C. 1.=60-25=35（mm）答案B（3）根据上偏差的计算公式，可以求得L的上偏差为（）。A. ESL=-0.10-0=-0.10(mm)B. ESl=+0.19+0=+0.19(mm)C. t=+0.19-(-0.1)=+0.29(mm)D. ESl=0-(-0.1)=+0.l(mm)答案A(4)根据下偏差的计算公式，可以求得L的下偏差为()。A. .10-0=-0.10(mm)B. 1.=-O.1-(-0.19)=+0.09(mm)D.e1l=0-0.19=-0.19（mm）答案D（5）根据上面求的基本尺寸和上、下偏差的值，可以确定工序尺寸L及其偏差为（）。OA. 85-0,0, °0-0.19(mm)OB U 35 惴 9(mm)O C QE 0.10L- *50-OI9<mm)O D1. Qr+O.ll- JJ (U9(mm)答案C33.在铳床上加工如图所示套筒零件的表面B,以C面定位，表面D、E均已加工完毕，要求保证尺寸综合题（11.O分）（1）根据尺寸链图，可以确定封闭环和增、减环如下（）。AAHMH?.10÷3.3O*o682a°B0*ft2为*闺讦.4、30；3刈t即60±0.06力*林°Ce±0.06为对阳JFIO.3l)X)flK.AX)MKo0j30*n6A.110*a2j力H即o±aBR*开答案B(2)根据封闭环的基本尺寸公式，可以求得A的基本尺寸为()0A.A=60+10-30=40(mm)B.A=60+30-10=80(mm)答案A(3)根据上偏差的计算公式，可以求得A的上偏差为()0A. es=0.20+0.06-0.06=0.20(mm)B. es=0.06+0.06-0.20=-0.08(mm)C. ESA=0.20-0.06-0.06=0.08(mm)D. ESi=O-0.06-0.06=-0.12(mm)答案C(4)根据下偏差的计算公式，可以求得A的下偏差为()0A. EZq0.2-0+0.06=0.26(mm)B. EZqo-0+0.06=0.06(mm)C.以=0.06-0+0.06=0.12(mm)D.e1=0.2-0-0.06=0.14(mm)答案B(5)根据上面求的基本尺寸和上、下偏差的值，可以确定工序尺寸A及其偏差为()。AA=40机黑(mm)。BA=40：JJ(mm)°CA=40*JJJ(mm)ODA=40：雅(mm)答案D34.如图所示为轴套零件，在车床上已加工好外圆、内孔及各面，现需在铳床上以左端面定位铳出右端槽，并保证尺寸26±02mm,试求工序尺寸A及其偏差。综合题(11.O分)(1)根据尺寸链图，可以确定封闭环和增、减环如下()o°AASfSEF.26±0.2mm.501mm为IS环.Ior05mm.20±0.1mm'50mmi5fi3JF.A.26±O2mm为18环,+M>>mm2±o,ww2MfC26±Q,2mm为环，A、50mm为Jg环，10：”"mm.20±0.Imm为odo+05mm为封闭环.A、5()Jmm为IS环.26±0.2mm.20±0.bw11为期答案C(2)根据封闭环的基本尺寸公式，可以求得A的基本尺寸为()0A. A=26+10+20-50=6(mm)B. A=10÷20+50-26=54(mm)C. A=20+50-26-10=34(mm)D. A=10+50-26-20=14(mm)答案A(3)根据上偏差的计算公式，可以求得A的上偏差为()oOA应：=*0.05*02-0.1-0=*0.15(mm)OB应=+005+02-(-01-01)=-H)45(mm)OC£51=0.20-0+0-0.1=0.1(mm)ODs=020*0.1-0.05-0=*0.25(mm)答案C(4)型下偏差的计算公式，可以求得A的下偏差为()。OA.EI=005+01+0.1-020=005(mm)OBEJ=01+0-005-02=-0.15(mm)OC.Ei=0*01-0-(-0.2)=0.3(mm)ODEJ=0-0.2-0-(-01)=-0.1(mm)答案A(5)根据上面求的基本尺寸和上、下偏差的值，可以确定工序尺寸A及其偏差为()0AA=M摆mmOBA=6摆mmOC-A+0.15A=+005mmODA-+05mmA-b-0.15mm答案B
