GZ066 建筑工程识图赛项正式赛卷1.2-建筑施工图绘图试卷-2023年全国职业院校技能大赛赛项正式赛卷.docx

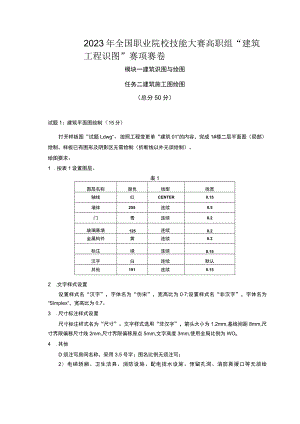

2023年全国职业院校技能大赛高职组“建筑工程识图”赛项赛卷模块一建筑识图与绘图任务二建筑施工图绘图（总分50分）试题1：建筑平面图绘制（15分）打开样板图“试题Ldwg”，按照工程变更单“建筑01”的内容，完成1#楼二层平面图（局部）绘制。样板已有图形及阴影区无需绘制（折断线以外无须绘制）。绘图要求：1 .按表1设置图层。表1图层名称颜色线型线宽轴线红CENTER0.15墙体255连续0.5门青连续0.2玻璃幕墙125连续0.2金属构件黄连续0.2标注绿连续0.15汉字白连续默认其他191连续0.152 .文字样式设置设置样式名“汉字”，字体名为“仿宋”，宽高比为07;设置样式名“非汉字”，字体名为“Simplex”，宽高比为0.7。3 .尺寸标注样式设置尺寸标注样式名为“尺寸”。文字样式选用“非汉字”，箭头大小为1.2mm,基线间距8mm,尺寸界限偏移尺寸线2mm,尺寸界限偏移原点5mm,文字高度3mm,使用全局比例为WOo4 .其他D须注写房间名称，采用3.5号字；图名比例无须注写；2）电梯轿厢、卫生洁具、消防设施、配电排水设施、预留孔洞、消防救援口等无须绘制；索引符号、引出标注、箭头等无须绘制；尺寸只须标注外部两道尺寸、幕墙尺寸、半径尺寸、轴线编号；须标注标高、门窗编号；3）除注明外，墙厚200mm；所有门居墙中；门开启线均为90度；门以双线绘制，厚度30mm;未注明尺寸的门垛均绘制100或贴柱边；4）幕墙细节绘制按下图：5 .绘图比例1:1,出图比例1:100。保存要求：完成绘制任务后，将绘制好的试题1保存在以赛位号命名的文件夹，文件名为“试题I-XXX.dwg"，XXX为赛位号。注：样板图中已设置图层“样板”，该图层已锁定，不得删除不得编辑修改。试题2：建筑立面图绘制（15分）打开样板图“试题2.dwg"，结合工程变更单“建筑01”的内容，完成底梦G）47-3轴立面图（折断线以外无须绘制，转角按正投影绘制）。绘制要求：1 .按表2设置图层，线宽默认。表2图层名称颜色线型轴线1CENTER立面线45连续门窗分格及开启线青连续金属构件线125连续标注绿连续2 .其他D龙骨按实际尺寸用双线绘制，其余门窗分格线均用单线绘制；2）穿孔铝板饰面、雨篷及车库入口投影无需绘制；无须绘制材料图例、无须图案填充及文字注释等；3）须绘制层高定位线及水平定位轴线，须标注轴线号；4）文字、尺寸标注样式设置同试题1；5）须标注垂直方向2道尺寸（总尺寸无需标注）、标高；须标注水平方向轴线尺寸与总尺寸。图名比例无须注写。3 .绘图比例1:1,出图比例1:100。保存要求：完成绘制任务后，将绘制好的试题2保存在以赛位号命名的文件夹，文件名为“试题2-xxx.dwg"，XXX为赛位号。注：样板图中已设置图层“样板”，该图层已锁定，不得删除不得编辑修改。试题3：建筑剖面图绘制（10分）打开样板图“试题3.dwg”，在已经给出的图形基础上，结合以下要求，找出错点或遗漏点并修改，完成1#楼地下室B-B剖面图（局部）的绘制。（注：折断线以外无须绘制，样板图层的内容不得修改）。绘制要求：1 .按表3设置图层。表3图层名称颜色线型线宽剖切到的构件255连续0.5剖切到的门窗青连续0.2汉字7连续默认标注绿连续0.2其他6连续0.15轴线1CENTER0.15填充8连续0.152 .其他1）除注明外，地下室顶板（室外部分）厚300mm;底板厚800mm;其余板厚均为200mm;2）无须绘制建筑粉刷层；框架梁尺寸300mmx850mm;墙梁同墙厚，高850mm;过梁高度240mm;3）梁、柱投影可见线无须绘制；投影可见门用单线绘制；钢筋混凝土部分需填实，其余无须进行材料图例填充；4）标注必要的尺寸和标高，样式同试题1；须注写房间名称。3 .绘图比例1:1,出图比例1:100.保存要求：完成绘制任务后，将绘制好的试题3保存在以赛位号命名的文件夹，文件名为“试题3-xxx.dwg”，XXX为赛位号。注：样板图层中的图形已锁定，不得删除不得编辑修改。其余图形可修改编辑。试题4:建筑楼梯图绘制（10分）打开样板图“试题4.dwg"，完成1#楼的4#楼梯FF剖面图（局部）的绘制。（折断线以外无须绘制）。绘制要求：1 .按表4设置图层。表4图层名称颜色线型线宽轴线1CENTER0.15剖切到的构件255连续0.5投影可见线6连续0.2剖切到的门窗青连续0.2填充8连续0.15标注绿连续0.22 .其他D除注明外，板厚均为12Omm;无须绘制建筑粉刷层；墙厚200mm；门窗四线间距为70mm.60mm.70mm;梁尺寸24OmmX40Omm（墙体处梁宽与墙厚同）；过梁宽同墙厚，高度240mm;具体见楼梯绘制示意图：楼梯绘制示意图2）栏杆扶手无须绘制；须表示防火隔墙区域，以45度斜线填充；其余材料图例无须填充；3）标注必要的尺寸和标高，样式设置同试题1；图名比例无须注写。4）绘图比例1:1,出图比例1:50。保存要求：完成绘制任务后，将绘制好的试题4保存在以赛位号命名的文件夹，文件名为“试题4-xxx.dwg"，XXX为赛位号。注：样板图层中的图形已锁定，不得删除不得编辑修改。其余图形可修改编辑。
