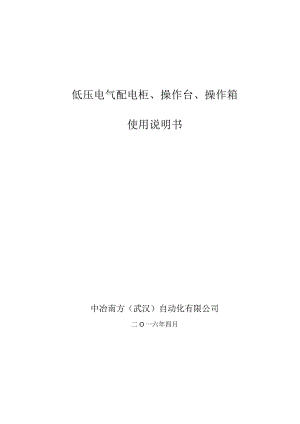

低压电气配电柜、操作台、操作箱-使用说明书.docx

低压电气配电柜、操作台、操作箱使用说明书中冶南方（武汉）自动化有限公司二O一六年四月概述3供货范围的产品介绍.3低压配电柜的运行维护.16低压配电柜检修维护保养方案.18安全注意事项18结束语20一、概述:本说明适用于中冶南方（武汉）自动化有限公司给日照酸再生供货的MCC柜、PLC柜、操作台、操作箱。二、供货范围的产品介绍：主要产品包括：PLC柜MCC配电柜变频调速柜电气操作台箱小型动力配电柜配电箱1.1 、PLC柜1 .产品概述：我公司依托于强大的研发、设计能力，根据用户需求，量身设计非标PLC控制柜，完成多行业的生产线全功能自动化控制。配合HMK控制台、箱等多种电气成套设备，具备报警、系统诊断、紧急停车等控制功能，并实现与其他设备的联动，满足各行业的智能化控制管理需求。PLC控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统。PLC控制柜能适应各种大小规模的工业自动化控制场合。2 .使用环境条件(1) 周围空气温度：最高温度+55,最低温度-15；(2)、环境湿度：日平均相对湿度不大于90%,月平均相对湿度不大于85%；(3)、海拔：设备安装场所最大海拔高度IOoO米；(4)、地震：地震烈度不超过8度；(5)、周围空气：应不受腐蚀性或可燃性气体、水蒸汽等明显污染；(6)、无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足I类要求。3 .结构特点控制柜体使用优质冷轧钢板一次加工成型的九折弯立柱，使用刚插件和焊接双重连接组合，顶置吊环与刚插件之间连接，四周围板都能卸下来，方便多个单柜并柜连接，底板都是活动盖板，保证走线方便灵活。1.2 MCC低压配电柜1 .产品概述：MCC电机控制中心是将各种电机控制单元及计量设备高度集成的电气成套设备，用于对单台电机和整条生产线电机进行统一的控制盒保护。2 .产品分类：MCC低压配电柜按柜型可分为GWF低压配电柜，GGD交流低压配电柜，GCK低压抽出式配电柜。3. 使用环境条件(1)、周围空气温度不高于+40,不低于.5,并且24h内其平均温度不高于+35。(2)、大气条件：空气清洁，相对湿度在最高温度+40°C时不超过50%,在较低温度时允许有较高的相对湿度，例如+20°C时为90%,但应考虑到温度变化，有可能会偶然产生适度的凝露。(3)、海拔高度不超过2000m.(4)、本装置适应于以下温度的运输和储存过程：-25C至+55C的范围之间，在短时间内(不超过24h)可达+70°C,在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。(5)、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。(6)、周围空气相对湿度在最高湿度为+40时不超过50%,在较低温度时允许有较大的相对湿度：(例如+20°C时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。4. GWF低压配电柜GWF低压配电柜将配电回路设计成纵横分隔的结构,将设备分别置于单独的小室内，使主母线系统、配电母线系统、功能单元、电缆连接空间相互隔离，保证了低压开关柜在检修、维护时的独立性和安全性,能防止故障的扩大并避免触电的危险，实现设备的安全供配电。a)基本参数额定电流：n=630A5000A额定短时耐受电流Rw=30kA,65kA额定工作电压：e=400V额定绝缘电压：i=660V防护等级：IP30基本尺寸：2200（三）X800(W)X800(D)2200（三）X800(W)XlOOO(D)4.2特点(1)、连锁方便，在开关柜正面布置各个功能单元小室的门上装有开关的门外延伸操作手柄，手柄和门带有机械联锁，各功能单元断路器在带电的状态下小室的门是不能打开的，手柄可加装挂锁保证安全。(2)、柜主构架采用8MF型钢(冷轧板折弯)由专用连接件拼制而成，其安装模数孔E=20mm,采用喷塑作为表面防护涂层。(3)、采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元。用户可根据需要任意选用组装，以200余种零件可以组成不同方案的柜架结构。(4)、安全性好：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。4.3型号解释GWF封闭式中冶南方(武汉)自动化有限公司配电柜0 () O ( J, o( i o I J« 口而*=io 口巨5. GGD交流低压配电柜GGD型交流低压配电柜适用于发电厂、变电所、工业企业等电力用户，作为交流50Hz,额定工作电压380V,额定电流315OA以下的配电系统中作为动力、照明及配电设备的电能转换，分配与控制之用，产品分断能力高、线路方案灵活、组合方便、实用性强、结构新颖。产品符合IEC60439-1：1992低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备，GB7251.1-1997低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备，JB/T5877-2002低压固定封闭式成套开关设备。基本参数额定电流：n=630A6300A额定短时耐受电流：lcw=30kA,50kA,80kA,100kA额定工作电压：e=380V额定绝缘电压：i=660V防护等级：P30基本尺寸：2200（三）X800(W)X800(D)2200（三）XlOOO(W)X800(D)5.2特点(1)、柜体采用通用柜的形式，框架用8MF冷弯型钢局部焊接或组装而成，通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。(2)、设计时充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔达到自然散热。(3)、柜门用转轴式活动较链与构架相连、安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时让与框架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞，也提高了门的防护等级。(4)、柜体面漆可选用聚脂橘形烘漆，亦可选用喷塑粉工艺处理。均具有附着力强，质感好。整柜呈亚光色调，避免了眩光效应，创造了较舒适的视觉环境。(5)、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。(6)、按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和和部分的分割尺寸，使整柜美观大方。(7)、柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20IP40之间选择。5.3型号解释6. GCK低压抽出式配电柜GCK型低压抽出式配电柜适用于交流50(60)HZ、额定工作电压660V及以下的控配电系统。符合IEC60439-1低压成套开关设备和控制设备、GB7251.1-1997低压成套开关设备和控制设备、GB/T14048.1-93低压开关设备和控制设备总则等标准。且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、单台柜体所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。广泛应用于发电厂、变电所、冶金、纺织、石油化工、厂矿企业、高层建筑等场合。a)基本参数额定电流：In=IOoOA4000A额定短时耐受电流Ucw=30kA,50kA额定工作电压：Ue=380V额定绝缘电压：Ui=660V防护等级：IP40基本尺寸：2200（三）X600(W)X800(D)2200（三）X800(W)X800(D)2200（三）X1000(W)X800(D)6.1 特点(1)、结构紧凑，在较小的空间内可容纳较多的功能单元，节省用户投资。(2)、该柜采用热镀锌钢板加工而成的带有E=20mm模数孔的8MF型钢组成骨架，机动灵活，便于组合，重量轻，强度大，门、侧板、顶板、后盖板和柜体的表面均采用静电喷涂，涂层均匀，附着力大，耐磨性好。(3)、控制柜各个相同的功能单元均能互换，提高了设备的可靠性。(4)、各种大小抽出式单元可以任意组合，以满足系统的设计要求。(5)、设计独特的机械锁定机构，具有明显的运行、试验、抽出位置标志，操作安全可靠。(6)、设计方案组合性强，可自由地组合抽屉式方案和固定分隔式方案，满足各种场合需要。6.2 型号解释辅助回路代号主回路方案代号用途代号控制中心特征代号抽出式类别代号封闭式2.3产品名称：变频调速柜1 .产品概述：变频的交流调速方式给各行业在生产上带来优越的技术性能和显著的经济效益，节约能源，提高生产效率，提高机械的自动化程度，调速范围宽，震动小，噪音低，频率50HZ时输出恒功率特性,电动机调速平稳，无转矩脉动现象。具有较高的起动转矩及较小的启动电流，可使用于各种需要调速的传动装置中。2 .使用环境(1)、海拔高度不超过2000米；海拔超过2000米应降额使用；(2)、空气相对湿度20%-80%;(3)、周围环境温度-1040度24小时平均值不超过+35度(柜内工作温度不超过50度)；(4)、现场应无导电尘埃和破坏金属绝缘的腐蚀气体；(5)、无剧烈颠簸，倾斜角不超过5度的环境中；(6)、电源电压波动范围：±10%；3 .基本参数变频器型号：可根据用户要求定做，国产进口品牌均可。变频器功率：与电机配套输入电抗器EMC滤波器：与变频器配套输出电抗器EMC滤波器：与变频器配套变频器保护功能：启动互锁，外部故障，控制丢失，接地，缺相，低电压，过压，欠压散热方式：风冷+冷却风机谐波量：满足国际要求控制柜基本尺寸：2200（三）X800(W)X800(D)2200（三）XlOOO(W)X800(D)柜型结构：GGD控制柜，可前后双开门，框架用8MF冷弯型钢局部焊接或组装而成，厚度不低于2.0mm,变频器安装板采用覆铝锌板，厚度不低于2.5mm4 .4产品名称：电气操作台箱1 .产品概述：操作台箱，提供实现监视电气设备的运行状态的多种电气成套设备，具备报警、系统诊断、紧急停车等控制功能，并实现与其他设备的联动，满足各行业的智能化控制管理需求。2 .结构材质操作台基本尺寸：750（三）X800(W)X900(D)750（三）XlOOO(W)X1050(D)操作台IP等级：IP31操作箱基本尺寸：400（三）X300(W)X200(D)500（三）X400(W)X200(D)600（三）X500(W)X250(D)材质：壳体采用1.5mm厚冷轧钢板，安装板采用2mm厚钢板，经电镀锌处理，防腐性强,面板也可采用不锈钢材质。2.5产品名称:小型低压动力配电柜1 .品概述：低压动力配电柜适用于工矿企业、学校、钢铁、建筑、各型楼宇单元的配电、检修，在交流50HZ,额定工作电压380V,额定工作电流至630A,额定短时耐受电流15KA的配电系统中广泛应用。2 .基本参数额定工作电压：e=380V额定绝缘电压：i=660V额定电流：ln=630A,500A,400A,315A,250A,225A,25A,215A,200A,100A额定短时耐受电流：ICW=I5kA主开关分断能力：15kA工作频率：5OHZ,防护等级：IP30、IP43、IP543C认证：CCC基本尺寸：1600（三）X800(W)X300(D),也可根据用户要求定制。3 .结构材质产品系户内封闭式低压配电柜。壳体结构用1.5mm或者2.0mm薄钢板弯制焊接而成，正面为单扇开门，门上装有电压表，电流表等测量仪器和操作电器、信号电器。配电柜靠墙安装，进出线电缆由底部引入，用户有特殊要求也可在柜顶盖板上开进出线敲落孔或加装母线室。2.6产品名称：低压配电板1 .产品概述：低压配电板品种繁多，可适用于工厂企业车间，又可适用于民用乃至高层建筑，交流频率50,60忆电压220/380丫、额定工作电流63A及以下作照明配电用，也可作为63A及以下动力回路漏电、过载、短路保护用。2 .基本参数额定工作电压：e=380V220V额定绝缘电压：i=400V额定电流：In=100A,80A,63A,50A,40A,32A,25A,20A,16A,10A,6A额定短时耐受电流：ICW=6kA主开关分断能力：6kA工作频率：50H乙防护等级：IP30、IP43、IP543C认证：CCC3 .结构尺寸标准的PZ30系列非标准的基本尺寸：400x300x120,500x300x120,可根据用户要求定制。三、低压配电柜的运行维护低压配电柜投入运行后需要制订合理有效的维护保养方案,为了保证其运行的安全，还需要定期进行维护和检修，这对配电柜自身功能的正常发挥，降低故障率以及延长使用寿命都有重要意义。在具体维护过程中不仅需要进行日常的运行值班，对故障进行维修，还有必要指定相应的维护计划。四、低压配电柜检修维护保养方案在进行低压配电柜的检修维护和保养之前，需向上级主管部门提出申请，只有批准通过了才能继续后面的工作；另外，在检修前要完善好停送电手续。在检修过程中，应该从变压器的低压侧开始检修，将其中的灰尘清理干净，随后检查母线和引下线是否有良好的链接，接头处是否出现有发热和变色的现象；对所有的二次回路接线进项检查,保证可靠的链接；包括在进行抽屉式开关的检查时，要保证推入和拉出动作的灵活性，具有可靠的机械闭锁。对自动空气开关操作机构进行检查，保证接线螺丝的紧固。将接触器表面的灰尘等污秽清理干净,检查其完好情况，如果出现接触不良的现象，应该及时进行适当的触头表面修锂处理，如果触头出现了较为严重的烧蚀，应该更换新的触头。对电源指示仪表和指示灯进行检查，保证其完整。在进行电容柜的检修维护时，首先应该将负荷全部断开，并断开二次回路控制电源,通过手柄将断路器摇出。将接线螺丝重新紧固好，对刀口的弹力进行检查，保证其符合规定；检查灭弧栅是否出现破裂或损坏；采用手动调试的方法检查机械锁分合闸的可靠性，保证触头接触良好。在整个检修维护过程中，需要注意：设置专门人员监护；进行检修维护工作之前要进行必要的验电；施工前后要对工具进行清点，严格禁止将工具遗忘在配电柜内；工作人员要充分熟悉配电柜的电气机械联锁情况，详细了解其中的双线供电；在抽出控制柜过程中注意不能将停送电指示牌弄掉，采取逐一维护、逐一抽取的方式进行。五、安全注意事项：1、 配电柜等电气设备在运行时，都有一定的危险，安装设备要放置于避免阳光直射，避免溅水，避免潮气，并且前方有充裕的操作空间。安装前应核对柜体，箱体等位置编号是否与安装位置相符.2、 工作中，正确选用绝缘工具、戴绝缘手套，必须戴好安全帽，必要时在工作前停用有关继电保护装置,务必做好防护工作，避免误伤。3、 作业地点设置遮拦及隔离带、防止非实训作业人员进入，遮拦四周悬挂标示牌。4、 工作现场严禁吸烟，动明火。5、 停止使用的配电箱应切断电源，箱门锁上。六、结束语低压配电设备在运行过程总会存在很多问题，对系统运行构成很大威胁，因此需经常、定期地对设备进行维护和维修。维护人员应加强专业技术学习和技能培训，建立运营维护管理制度，提高电气运行安全责任心，认真做好配电系统日常巡视和定期检修。平时注重经验积累，从事故中吸取教训，切实际加强配电设备的运行维护和管理，遵循各项技术要求及注意事项，保证维护质量，确保低压配电系统安全，可靠地运行。
