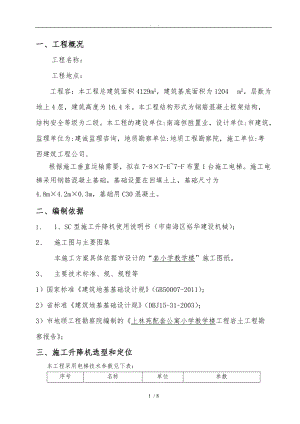

施工电梯基础设计方案.doc

. . 一、工程概况工程名称：工程地点：工程容：本工程总建筑面积4129m2，建筑基底面积为1204 m2，层数为地上4层，建筑高度为16.4米。本工程结构形式为钢筋混凝土框架结构，结构安全等级为二级。本工程的建设单位:南海恒胜置业，设计单位:市建筑，监理单位为:建诚监理咨询，地质勘察单位:地质工程勘察院，施工单位:粤西建筑工程公司。根据施工垂直运输需要，拟在7-8×7-E7-F布置1台施工电梯。施工电梯采用钢筋混凝土基础，基础设置在回填土上，基础尺寸为4.8m×4.2m×0.3m，基础用C30混凝土。二、编制依据1、 1、SC型施工升降机使用说明书（市南海区裕华建设机械）；2、 施工图与主要图集本施工方案具体依据市设计的“套小学教学楼”施工图纸。3、 主要技术标准、规、规程等1）国家标准建筑地基基础设计规（GB50007-2011）；2）省标准建筑地基基础设计规（DBJ15-31-2003）；3）市地颀工程勘察院编制的上林苑配套公寓小学教学楼工程岩土工程勘察报告；三、施工升降机选型和定位本工程采用电梯技术参数见下表：序号名称单位参数1额定载重量kg2×20002提升速度m/min343最大架设高度M154额定安装载重量kg2×20005电机功率kw（2×3）×116吊笼重量kg2×15007标准节重量kg1508吊笼部面积m3.2×1.5×2.59标准节长度mm1508四、施工升降机基础设计施工升降机性能参数：吊笼重（双笼）：2×15003000kg底层护栏重：1480kg导轨架总重（架设15米，共需10节，每节重150kg）10×1501500 kg吊笼载重量（双笼）：2×20004000kg根据现场施工的情况，确定基础尺寸：4.8m×4.2m×0.3m升降机自重：G1（3000+1480+1500+4000）÷10099.8 KN基础自重： G24.2×4.8×0.3×25.5154.22 KNGG1+G2 =99.8+154.22 =254.02 KN1、基础抗冲切承载力的验算基底净反力Pj254.02/（4.2×4.8） 12.6KN/m2基底冲切力计算根据建筑地基基础设计规（DBJ 15-31-2003）的规定，受冲切承载力应按以下公式验算：Fl 0.7 hp ft am h0Fl = Pj Alam=(at+ab)/2并满足 式中hp受冲切承载力截面高度影响系数，因为h0230<800mm，hp1.0。系数，取1hs受剪切承载力截面高度影响系数，hs（800/h0）1/4，当h0<800mm，取h0800，则hs1ft 混凝土轴心抗拉强度设计值，C30砼，ft1.43N/mm2h0基础冲切破坏锥体的有效高度。h0230mmat冲切破坏锥体最不利一侧斜截面的上边长。at=0.65mab冲切破坏锥体最不利一侧斜截面在基础底面积围的下边长。取柱宽加两倍基础有效高度。ab0.65+2×0.231.11mam冲切破坏锥体最不利一侧计算长度。am=（atab）/2（0.65+1.11）/20.88mpj 相应荷载效应基本组合时基底单位面积净反力。pj=12.6 KN/m2Al 冲切破坏面外侧的部分基底面积。Al4.2×0.2+0.5×（4.2+1.11）×1.645=5.2m2Fl = Pj Al=12.6×5.265.52 KN0.7 hp ft am h00.7×1×1.43×103×0.88×0.23202.6KNFl <0.7 hp ft am h0并满足：故施工梯基础满足要求2、基础抗弯与配筋计算L向： B向： 基础的配筋为：按最小配筋率0.15%选12200双层双向，As4972mm2AS=1377.7 mm2，符合配筋要求3、回填土要求回填土压实系数i:0.94,承载力不小于15KPa五、基础施工要求1、基础预埋构件与基础钢筋焊接一体，预埋构件的位置必须按基础所示的位置预埋。2、待基础混凝土强度达到75后方可进行施工升降机的安装，安装前用水平靠尺检查提升机底座水平，不平处必须用钢板垫平。3、基础座应全部埋入混凝土基础板。4、基础预埋件四个基准点水平度（水平高差）L×2/1000（L为两点间的距离，单位为m），基础必须经验收合格后方可安装架体。5、基础施工应做防雷接地，防雷接地电阻不大于4。六、施工升降机基础施工图七、施工升降机平面位置图8 / 8目 录一、工程概况1二、编制依据1三、施工升降机选型和定位2四、施工升降机基础设计21、基础抗冲切承载力的验算22、基础抗弯与配筋计算43、回填土要求4五、基础施工要求5六、施工升降机基础施工图6七、施工升降机平面位置图7
