新桥南风井地面6KV变电所设备安装安全技术措施.doc

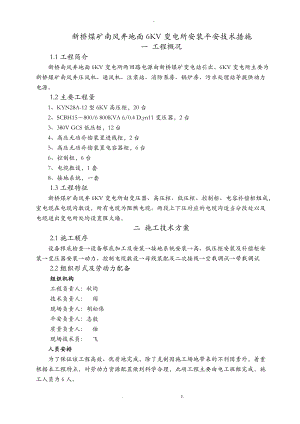

-新桥煤矿南风井地面6KV变电所安装平安技术措施一 工程概况1.1工程简介新桥南风井地面6KV变电所两回路电源由新桥煤矿变电站引出。6KV变电所主要为新桥煤矿南风井压风机、通风机、注浆站、消防泵房、锅炉房、污水处理站等提供动力电源。1.2主要工程量1、KYN28A-12型6KV高压柜，20台2、SCBH15800/6 800KVA 6/0.4 D,yn11变压器，2台3、380V GCS低压柜，12台4、高压无功补偿装置进线柜，2台5、高压无功补偿装置电容器柜，6台6、控制柜，6台7、电缆敷设，1套8、接地系统，一套1.3工程特征新桥煤矿南风井6KV变电所由变压器、高压柜、低压柜、控制柜、电容补偿柜组成，室电缆在电缆沟敷设，所有电缆为阻燃电缆。两段上下压对应的电缆沟适当分段处以及电缆进出变电所处均设置阻火墙。二 施工技术方案2.1施工顺序设备根底检查设备根底加工及安装接地系统安装高、低压柜安装及补偿柜安装变压器安装动力、控制电缆敷设母线装配及二次接线空载调试带载调试2.2组织形式及劳动力配备组织机构工程负责人：秋均技术负责人： 闯现场负责人：胡松伟平安负责人：志毅质量负责人： 佑现场技术员： 飞人员安排为了保证该工程高效、优质地完成，除了克制因施工场地带来的不利因素外，着重根据本工程特点，对劳动力资源配置做到科学合理，此项工程主要由电工班组完成，施工人员为6人。另外，我公司将根据工程实际需要增加安装工人，以确保工程保质保量按期完成。劳动组织1、上班前必须参加班前会，认真听取工作安排和平安考前须知。2、认真落实岗位责任制，完善工程质量管理，严格执行现场交接班制度。3、抓好均衡出勤工作，保证出勤率在85%以上。2.3施工工序和施工方法设备根底验收该工程设备根底主要有：高压开关柜、低压开关柜、控制柜、电容柜及变压器的根底，验收过程中一定要严格认真，并做好验收记录。根底型钢安装2.3.2.1根底型钢由土建单位安装，土建单位在埋设根底型钢时应与之配合好。.2埋设时要严格找平。根底型钢尺寸按设计要求，安装允许偏差见质量要求：项次工程允许偏差mm检验方法1顶部平直度每米1拉线、尺量检查全长52侧面平直度每米1全长5.3根底型钢安装后的顶面一般应高出最后抹平的地面10mm，但手推式开关柜的根底应与最后光地面相平。接地系统安装.1接地系统敷设1接地装置由接地极和接地干线组成，接地极垂直打入土中，上面离地面0.8m,接地干线埋入土中0.8米。接地装置电阻不大于4，如实测不符合接地电阻值时，应扩大接地网，增打接地极。垂直接地极间距不宜小于5m，施工中接地线与根底相抵触时应适当挪动位置敷设。2接地极采用50的镀锌钢管，接地网接地干线采用60×8镀锌扁钢，接地支线采用60×6镀锌接地扁钢。3接地支线通过钢管或电缆沟穿墙与接地干线连接，在接地支线穿过钢管后两端用填料堵住，接地线穿墙预埋钢管应与土建施工结合好。4所有柜屏下的根底槽钢其两端应通过接地扁铁与屋环形接地母线相连。户设备如有单独接地端子也应与环形接地母线相连。室接地引出线应与室外接地网相连，为便于测量接地电阻，室外接地网引入室后应与室接地网采用螺栓连接。5变电所所有的接地装置、支架、构架等金属件必须镀锌并做防腐处理。6接地系统完成后，应及时请甲方和监理单位进展隐蔽检查，接地极材质、位置、焊接质量、接地体(线)截面规格等均应符合设计及施工验收规要求，并做好记录。7接地装置的焊接应采用搭接焊，搭接长度扁钢2b，圆钢6D，圆钢与扁钢或扁铜6Db为扁钢或扁铜宽度，D为圆钢直径。8扁钢或扁铜搭接焊接3个棱边，圆钢焊接双面。扁钢与钢管，扁钢与角钢焊接，紧贴3/4钢管外表或紧贴角钢外侧两面，上下两侧施焊。.2电气设备接地1电气设备接地是保证人体及设备平安的重要措施，接地线的敷设应特别认真，确保施工质量。敷设时，一定要按设计图纸进展施工。2电气设备中，由于绝缘损坏而可能带电的金属局部均应有保护接地，应接地的电气设备有：变压器、高压开关柜、低压开关柜、控制柜、电容柜等以及电缆支架、穿电缆的保护钢管等。3电气设备有专用接地螺栓时，可用不小于25mm²编织铜线将接地线引至专用接地螺栓上。连接时，软线两端应压线鼻子，接地螺栓外表应打磨干净。4电气设备接地时每个接地局部应用单独的接地线与接地干线相连接，不得一个接地线中串接几个需要接地的设备。5设备和设备根底型钢应分别予以接地，不能以设备根底代替接地线。6所有接地螺栓都需加平垫和弹簧垫，扁钢接地线上的螺栓孔，应用手电钻或台钻开孔，不得用气割或电焊开孔。接地线连接要做到连接良好，整齐美观。柜体安装.1高、低压开关柜、变压器运输过程中应格外注意，严防设备碰坏。.2设备有吊点者，吊索应利用设备吊点，未设吊点者，吊索应挂在四角承立构造处，吊装时宜保存并利用设备包装箱底盘，防止索具直接接触设备。.3高、低压开关柜按柜盘编号及图纸要求摆放在根底槽钢上，开场挂线找正、垫实、垫平开关柜，然后将柜体间用螺栓连接紧固。.4成排柜屏调整工作以柜面为准，首先将中间一块屏柜调整好，再分别向两侧拼装，也可以从一头开场，先准确调整第一面，再以第一块面为标准，逐次调整以后各柜。一般用增减垫铁的厚度进展调整。垫铁采用不同厚度的的铁片或铜片按需要切割成长方形或正方形。每处所垫垫铁不能多于三块，否则应用相当厚度的垫铁取代。屏、柜的垂直度、水平度、屏面不平度及屏间的接缝的允许偏差见质量技术要求。.5柜体底部与根底槽钢焊接结实,并做好防腐处理及面漆涂刷工作。变压器的安装.1变压器的起吊和搬运1起吊变压器时，索具必须检查合格，钢丝绳必须挂在专用吊钩上，并应使吊钩同时受力。2起吊时吊绳与垂线之夹角应小于30°，如因吊高限制不能满足此项要求时，应使用吊梁起吊。注意吊绳不得与易损件(如套管)接触，且吊绳要穿过吊钩后锁紧。3在吊装过程中应保持变压器平衡上升。防止变压器发生倾斜，部构造由于自重而发生变形。4在搬运和装卸前，应核对上下压侧方向，以免安装时调换方向发生困难。5二次搬运中不应有严重的冲击和强烈振动，更不可损伤上下压绝缘。.2变压器的就位1在变压器吊装就位时，必须先找好变压器的安装方向，使上下压出线符合设计要求，确定好变压器的就位尺寸。2对于不拆卸运输的变压器，即可做投入运行前的试验工程。.3变压器的连线1变压器的一、二次连线、地线、控制管线均应符合图纸设计要求。2变压器的一、二次引线的施工，不应使电缆直接承受应力。3引向变压器的母线及其支架、电线保护管和接地等均应便于拆卸，不阻碍变压器检修时的移动。4变压器及其附件外壳和其它非带电金属部件均应接地，并符合图纸设计要求。.4变压器的试验1测量变压器的极性和组别。2测量绕组连同套管一起的直流电阻。3测量绕组连同套管一起的绝缘电阻。4交流耐压试验。.5变压器试运行前的检查1各种交接试验数据齐全，符合设计要求。2变压器应清理、擦拭干净，顶盖上及箱无遗留杂物，整体及附件无缺损。3变压器一、二次导线相位正确，绝缘良好。4接地线良好。5保护装置整定值符合规定要求。.6送电运行1变压器第一次投入时，可全压冲击合闸，冲击合闸时一般可由高压侧投入。2变压器第一次受电后，持续时间不应少于10分钟，以便倾听变压器部有无不正常杂音，有无异常情况。3变压器应进展35次全压冲击合闸，并无异常情况，励磁涌流不应引起保护装置误动作。4变压器空载运行24小时，应无异常情况，方可投入负荷运行。硬母线的安装.1母线安装前应矫正平直，加工切断面平整，母线外表必须光洁平整，严禁有夹杂物、折迭、裂纹及变形和扭曲现象。随成套开关柜配套供给的母线已由厂家将触面加工好，如无设计变更，直接安装即可，不必再加工。.2母线一般采用螺栓搭接， 螺栓搭接的技术要求如下：1母线连接用的机制紧固螺栓及辅件应符合国家标准，螺栓、螺母、锁紧螺母、弹簧垫、平光垫圈必须全部镀锌，螺杆和螺母的螺纹配合应一致且严密，无松动现象。不得使用手工加工的螺栓。2加工好后的接触面应保持干净，并涂以电力复合脂，严禁机械碰撞，安装时将包触面的牛皮纸取掉，用干净的棉布将中性凡士林擦净，和规定的母线搭接好立即紧固螺栓。3母线平置时，螺栓应由下向上穿过螺孔；立放时应由向外穿过螺孔；其它情况的穿入应便于维护，螺栓的长度应为紧固后露出螺母23扣，不宜太长。4螺栓的两侧均应有平光垫圈，螺母侧还应有弹簧垫圈或使用锁紧螺母；相邻螺栓的垫圈间应有3mm以上的净距，因此开孔要综合考虑。5螺栓受力应均匀适中，不应使电器端子受到额外的应力；触面上多条螺栓的紧固应轮流紧固或对角线紧固，即每条螺栓紧固一圈则换位紧固另一条螺栓，进而使每条螺栓逐渐紧固；螺母不得拧得太紧，紧度应适中，通常应使用力矩扳手紧固；拧紧后应用0.05mm×10mm的塞尺检查，母线宽度为63mm及以上者不得塞入6mm；宽度在56mm及以下者不得塞入4mm。钢制螺栓的紧固力矩值见质量技术要求。6铜母线和铜母线在枯燥场所可直接搭接，但一般情况下都应搪锡，在其它场所必须搪锡；铝母线和铝母线一般直接搭接，也可搪锡；钢母线和钢母线搭接必须搪锡或镀锌；铜母线和铝母线搭接，枯燥场所铜母线应搪锡，否则应有铜铝过渡措施；钢母线和铜或铝母线搭接，钢母线必须搪锡或镀锌，铜母线也应搪锡；封闭母线螺栓搭接应镀银。7母线用螺栓连接后，将连接处外外表的油污用汽油或酒精棉纱擦净，并再用干净棉纱擦干，经风吹干后，在外表和缝隙处涂上23层能产生弹性薄膜的透明清漆，以保证接点封闭良好。8母线与螺杆形接线端子连接时，母线的孔径不应大于螺杆接线端子直径1mm，丝扣的氧化膜必须刷净，螺母接触面必须平整，螺母与母线间应加铜质搪锡平垫圈，并应有锁紧螺母，但不得加弹簧垫。9在运行温度高的场所，母线不能有铜铝过渡接头。10母线的相序排列，当设计无规定时的要求：1上、下布置的交流母线，由上到下排列为A、B、C相，直流母线正极在上，负极在下。2水平布置的交流母线，由盘后向盘面排列为A、B、C相，直流母线正极在后，负极在前。3引下线的交流母线由左至右排列为A、B、C相，直流母线正极在左，负极在右。11母线涂漆的颜色规定：1三相交流母线：A相为黄色，B相为绿色，C相为红色，单相交流母线与引出相的颜色一样。2封闭母线：母线外外表及外壳外表涂无光泽黑漆，外壳外外表涂浅色漆。12母线刷相色漆的要求：1)单片母线的所有面及多片、槽形、管形母线的所有可见面均应涂相色漆。2钢母线的所有外表应涂防腐相色漆。3刷漆应均匀，无起层、皱皮等缺陷，并应整齐一致。13母线在以下各处不应刷相色漆：1母线的螺栓连接及支持连接处、母线与电器的连接处以及距连接处10mm以的地方。2供携带式接地线连接用的接触面上，不刷漆局部的长度应为母线的宽度或直径，且不应小于50mm，并在其两侧涂以宽度为10mm的黑色标志带。电缆敷设及接线.1电缆支架的制作与安装：1钢构造支架所用钢材应平直，无显著扭曲。2钢支架应焊接结实，无显著变形，支架各横撑间的垂直净距应符合设计，其偏差不应大于2mm。3电缆支架应安装结实，横平竖直。各电缆支架的同层横档应在同一水平上，其上下端差不应大于±5mm。4电缆托架的制作、安装应符合设计要求。5电缆支架必须做镀锌防腐处理。.2电缆保护管的制作和安装1电缆保护管的管口光滑，无毛刺，并做成喇叭口形或磨光，弯制后的弯扁程度不大于管子外径的10。2电缆保护管的弯曲半径不应小于电缆外径的1.5倍，混凝土管、土管、石棉水泥管不应小于100mm。3电缆保护管的弯曲半径符合穿入电缆弯曲半径的规定。每根电缆保护管最多不应超过3个弯头，直角弯不应多于2个。4电缆保护管的连接宜采用大一级的短管套接，短管两端焊牢密封；当采用带丝扣的管接头连接时，连接处应密封良好。5采用钢管作电缆保护管时，应在外表涂以防腐漆埋入混凝土的钢管可不涂漆，采用镀锌管时，锌层剥落处应涂以防腐漆。6引自设备的电缆保护管管口的位置，应便于与设备连接并不阻碍设备拆装和进出，并列敷设的电缆保护管管口应排列整齐。7利用电缆保护管作接地或接零线时，应首先焊好接地或接零线，再敷设电缆。有丝扣的管接头，应用跳线焊接。8电缆保护管埋入地面的深度不应小于100mm埋入混凝土的不作规定，伸出建筑物散水的长度不应小于250mm。.3电缆敷设前应进展以下检查：1电缆严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷。2电缆支架应齐全，保护管制作完好，油漆完。3电缆型号、规格、电压符合设计要。4电缆绝缘良好，耐压性能良好。.4电缆敷设时应遵守以下规定：1电力电缆在敷设前，必须进展绝缘试验，结果必须符合有关规定。2电缆严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷。3电缆终端头和电缆接头制作时，要做到封闭严密，填料灌注饱满，无气泡。芯线连接严密，绝缘带包扎严密。4交联聚乙烯电缆头的半导体带、屏蔽带、包缠不超越应力锥中间最大处，锥体坡度匀称，外表光滑。5电缆终端和接线盒配件齐全，固定可靠，相序正确，电缆的连接应采用专用的接线盒，电缆与电缆之间的屏蔽层连接良好。6电缆支、托架的安装位置正确，固定结实，防腐蚀完好，在转弯处能托住电缆平滑均匀过渡。7电缆支持点的间距应小于3米，间距均匀，排列整齐，横平竖直，油漆色泽均匀。8电缆在支架上摆放时，应将动力电缆放在控制电缆上边，1KV以上动力电缆放在1KV以下动力电缆上边。9电缆通过墙壁时应有穿墙保护套管，电缆与管口之间的间隙应封堵。10电缆穿管敷设时，每根电力电缆应单独穿入一根管，但交流单芯电力电缆不得单独穿入管。11电缆允许共管敷设，电缆根数符合设计，但裸铠装电缆不得与其他外护层的电缆穿入同一根管。12钢管防腐蚀良好，管头无毛刺，保护管弯曲处匀滑无折皱和不平，管径应大于电缆外径的1.5倍。13电缆沟及室电缆支、托架应有连续的接地线相连，且两端与接地极相通。14电缆芯线截面在16mm²以上时需有线鼻子或接头卡子固定，连接牢靠，接触良好。.5电缆敷设步骤：1电缆敷设多以人力拖拉为主。以人扛着电缆，沿电缆沟走动敷设，也可以站在沟中不走动用手抬着电缆传递敷设。2拖放电缆应有专人检查，专人领线，在一些重要的转弯处应配备有丰富经历的电工，以免影响敷设质量。3一根电缆敷设完毕后，应立即沿线进展整理，挂上电缆牌。4电缆敷设时，要注意转弯局部，尤其是十字穿插处，容易造成严重穿插重叠。因此要把分向一边的电缆一次敷设，分向另一边的电缆再一次敷设。转弯时每一根电缆要一致。5假设由于工程的种种原因，一断面排列的电缆不能一次敷设完毕时，则应当把暂时不能敷设的电缆位置留出来，待以后按原来位置敷设，不可让别的电缆占据该空位，以免造成混乱。6配电柜下的电缆，在制作终端头前，一定要先将电缆完全整理好后加以固定，待制作终端头时，再将电缆卡子松开，以便进展施工。.6电缆终端头制作1电缆终端头制作时，要做到封闭严密，填料饱满，无气泡，芯线连接严密，绝缘带包扎严密。2电缆头从开场剥切到制作完毕必须连贯进展,一次完成,以免受潮。剥切电缆时不得伤及线芯绝缘。包缠绝缘时应注意清洁，防止污秽与潮气侵入绝缘层。高压电缆在绕包绝缘时与电缆屏蔽应有不小于5mm间隙；线包屏蔽时,与电缆屏蔽应有不小于5mm的重叠。电缆终端头的出线应保持必要的电气间距,其带电引上局部至接地局部的距离应不小于100mm，终端头引出线的绝缘长度不小于270mm。.7电缆接线1控制电缆查、接线是一项较细致的工作，应由技术较熟练、工作认真的员工承当，接线工作不得一味追求进度，要确保质量。2引入柜、盘的电缆应排列整齐，编号清晰，防止穿插，并应固定结实，不得使所接的端子受到机械应力。3铠装电缆在进入盘、柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地。4柜、盘的电缆芯线，应按垂直或水平有规律的布置，不得任意歪斜穿插连接，备用芯线长度应留有适当余量。5控制线校线后，将每根芯线煨成圆圈，用镀锌螺栓、平垫圈、弹簧垫圈连接在每个端子板。端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加平垫圈。多股线应涮锡，不准有断股，不留毛刺。6接线正确、结实、排列整齐、美观，二次回路编号字迹清晰、结实，确保接线质量。柜屏、台试验调整.1高压试验应由专职试验员进展，试验标准符合国家规以及产品技术资料要求。.2试验容包括高压柜、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开关等。.3调整容包括过流继电器调整、时间继电器调整、信号继电器调整以及机械连锁调整。二次控制线调整及模拟试验：.1将所有的接线端子螺栓再检查、紧固一次。.2绝缘摇测：用500V摇表在端子板处测试每条回路的绝缘电阻，绝缘电阻必须大于0.5M。.3二次小线回路如有晶体管、集成电路、电子元件时，该部位的检查不准使用摇表测试，应使用万用表测试回路是否接通。.4接通临时的控制电源和操作电源：将柜的控制、操作电源回路熔断器上端相线摘掉，接上临时电源。.5模拟试验：按图纸要求，分别模拟试验控制、连锁、操作、继电保护和信号动作。试验动作正确无误，灵敏可靠。.6撤除临时电源，将摘下的电源线复位。送电试运行.1送电前的准备工作：安装作业全部完毕，质量检查全部合格后即可组织试运行工作。彻底清扫全部设备及控制室的灰尘，用吸尘器清扫电气、仪表元件。去除室杂物，检查母线、设备上有无遗留的工具、金属材料和其它物件。查验试验报告单，试验工程全部合格，继电保护动作灵敏可靠、控制、连锁、信号等动作准确无误。准备齐全试验合格的验电器、绝缘靴、绝缘手套、绝缘胶垫、临时接地编织铜线、粉末灭火器等。最后明确试运行指挥者、操作者和监护者，明确各自的职责和各项操作制度。.2送电：检查合格后，合进线柜开关，检查柜上电压表三相是否电压正常。.3运行：无误后，进展送电空载运行24小时，无异常现象，做好运行记录。2.4技术质量要求根底槽钢安装允许偏差要求：项次工程允许偏差mm检验方法1顶部平直度每米1拉线、尺量检查全长52侧面平直度每米1全长5屏、柜的垂直度、水平度、屏面不平度及屏间的接缝的允许偏差：项次工程允许偏差mm检验方法1垂直度每米1.5吊线、尺量检查2盘顶平直度相邻两盘2直尺、塞尺检查成排盘顶部5拉线、尺量检查3盘面平直度相邻两盘1直尺、塞尺检查成排盘面5拉线、尺量检查4盘间接缝2尺量检查钢制螺栓的紧固力矩值：螺栓规格mm力矩值N.m螺栓规格mm力矩值N.mM88.810.8M1678.598.1M1017.722.6M1898127.4M1231.439.2M20156196.2M145160.8M24274.6343.2开关柜安装位置正确、固定牢靠、零部件完整、操作灵活、分合闸指示正确，闭锁装置齐全可靠。送电无异常现象，仪表和声光信号齐全、清晰正确，保护装置动作灵敏、工作可靠。低压配电柜的绝缘电阻必须大于0.5M。电缆敷设.1电缆安装前必须按规定进展电气绝缘测试。.2室外电缆假设直接埋地敷设时，埋入地面的深度不得小于0.7m，直埋电缆上下需铺设不小于100mm厚的沙层或软土，并在上部沙层上横摆一层红砖。.3电缆出入建筑物墙壁、沟道、地面及设备或人容易接触处时，离地面1.6m以下段均应穿上保护管，并且钢管固定结实，管口封闭严密。.4电缆及护管明敷设时，应横平竖直，排列整齐、美观。接地装置安装质量技术要求.1所有电气设备正常不带电的金属外壳均通过60×6mm 镀锌扁铁引至电缆沟的接地干线上。.2严禁将数个需要接地的电气设备串联接地。.3接地装置的接地电阻不大于4。2.5施工进度方案施工进度方案见附表二三 施工技术措施3.1施工管理机构新桥煤矿南风井工程工程组织机构的设置，一方面遵循本公司ISO9002"质量手册"关于"工程组织机构及人员设置图"的原则，同时根据本工程特点，强化工程管理职能，形成一套组织严密、机构合理的管理网络，对施工一线提供可靠的各项保障。工程负责人代表公司执行质量方针，实现工程质量目标，建立和完善工程的组织机构，明确人员职责，在公司统一领导下，负责组织工程所需的劳动力资源和机具装备资源。 工程技术负责任人在工程负责人领导下，着重就施工现场的机械设备、施工总平面、施工车辆等的全面管理，并对各工种、各专业之间的日常作业进展协调和调度。质量和平安管理是工程管理的一个重要环节，工程部根据需要配备相应的质量、平安专职负责人。3.2质量技术组织措施在工程开工之前，组织施工人员认真学习本施工组织设计和"煤矿安装工程质量检验评定标准"MT5010-95中的有关规定，以提高施工人员的质量意识和技术素质，确保质量保证体系的正常运行。严格按设计图纸、厂家提供的技术资料、安装质量标准的要求进展施工，安装质量标准原则上按要求精度高的标准执行。在施工过程中，认真开展QC活动。组织由施工工程经理为首的施工技术员、质量检查员、测量员、班组长组成的质量检查小组，对施工过程中的各重要环节进展跟踪监控。重要部位的装配及调整做到责任到人，并将原始安装数据和操作人员一并记录在案。对有明确拧紧力矩要求的重要螺栓，要逐一编号记录实际拧紧力矩数值。加强中间交接工程的检查，严格履行确认和签字手续。严格执行技术交底制度和质量检查制度。施工中，假设遇到现场条件与设计不符者，应及时与设计者联系协商处理方法，不经许可,不得擅自更改设计。设置专职质量平安检查员，负责日常的工程质量检查，使不合格工程消灭在萌芽状态。认真贯彻施工措施，提高施工人员的质量意识和技术素质，使其各尽其能，班组长要做好自检工作，确保优良工程。加强隐蔽工程的检验，严格履行签字和认证手续。施工过程中，要做好各项施工记录，妥善保存设计变更、材料代用单，隐蔽工程检查验收记录、电气试验报告以及随机资料、设备、材料合格证等，以备验收移交。3.3平安技术组织措施开工前，应组织施工人员学习图纸、施工措施和有关平安规程，进展必要的平安教育，树立“平安第一的思想。所有工作人员，都必须严格遵守"煤矿平安规程"、"建筑安装平安操作规程"中的各项现场作业规定，必须按要求穿戴工作服、工作鞋、工作帽。所有特殊工种，必须持证上岗。所有工作人员，都有责任保护所有大小设备零部件，不得随便拧动信号灯、旋钮、电位器以及各种开关，不许随意拆卸仪表。设备吊装时，必须有专人负责，统一指挥，起吊设备刚刚吊离地面后，应进展一次全面检查，检查吊绳位置是否适宜,受力是否均匀,无误前方可继续起吊。使用吊车装卸设备时，严格按起重机操作规程执行，严禁违章指挥和违章操作。设备起吊搬运过程中，施工人员既要注意自身平安，还要确保设备外壳及面漆不被碰伤和挂伤，必要时，可在捆绑绳套与设备之间垫上木板等衬物。起吊设备钢丝绳的平安系数应在8倍以上，绑扎钢丝绳的平安系数应在10倍以上。所使用的倒链必须具有防退装置，使用前必须经质量平安员检查无误前方可使用。严禁将所需安装、组装的设备用倒链长时间悬吊。大件设备在室外搬运时，应在运输路线上敷设临时钢轨或型钢。地面较软时，应在型钢下面垫上厚木板或道木，利用手拉葫芦进展牵引设备水平运输，同时运输设备两侧不允许站人。运送到位卸车时，必须用倒链将其平稳的卸到指定位置，严禁用滑板推卸。平行穿插作业时，要设专人负责协调。3.3.13 2米以上高空作业时必须佩带保险带，保险带必须生根；所用工器具要具有保险绳，并不得抛掷，严防伤人。敷设电缆时，要把电缆盘支架稳定好，防止电缆盘翻倒伤人。电缆通过孔洞、管子时，两侧必须设监护人。入口侧要防止电缆卡子及手被带入孔。出口侧人员应避开正面，以防止伤人或刺伤。拐弯处，施工人员应站在外侧。设备试运转时，要设专人指挥，严禁违章指挥。施工过程中，应妥善保护氧气瓶、乙炔瓶及电焊机，应使它们与易燃油类、明火间距不小于10m。施工现场要备有消防设施，变电所要备有两瓶8Kg干式灭火器，撤除的包装易燃材料要及时清走。变电所不准升明火，不准抽烟。施工用电要有可靠的接地及保险设施，手持电钻、手持砂轮机、磨光机等要接漏电保护器，并定期试验其动作是否灵敏。电气设备操作、检修等工作必须由专职电工进展，非电气人员严禁私自操作。高、低压柜双回路送电前，必须进展核相工作。操作高压电气设备时必须严格执行“一人操作、一人监护制度，作业人员必须佩戴绝缘手套、穿绝缘靴或站在绝缘台上。设备试运转时，必须经平安质量检查员检查无误，报请主管部门领导同意后，统一指挥安排，方可进展试运转。试运转时，应由有经历的操作工进展操作。设备停送电时，必须按规定进展办理手续，并严禁带电检修电气设备。设备安装前后都要做好防雨、防水淋工作。施工现场要设专人负责平安及保卫工作，无关人员不得随便进入施工现场。3.4现场文明施工保证措施施工中产生的垃圾及时运到甲方指定地点。运输车辆进出现场保持清洁，做到运输途中不污染路面。施工所用的大宗材料、成品、半成品、机具、设备等要做到堆放整齐、标志明显。必须执行国家有关平安生产和劳动保护的法规，建立平安生产责任制，加强规化管理。施工现场的各种平安设施和劳动保护器具，必须定期检查和维护，及时消除隐患。严格按程序施工，除特殊情况外，一律不得颠倒工序和违反施工常规。对施工机械定期维修，做到机械整洁、保养完好、外观清洁、无污垢、积尘。材料保管要有防雨、防潮、防损坏措施，严格执行材料的入库、保管、领用制度。施工现场应定期整理、清扫，保持环境卫生。附表1施工主要工器具表序号名称规格型#单位数量1倒链3t台22电焊机台13焊条3.2mmkg104气割表带套15扭力扳手套16盒尺5m把27板尺1m把28灭火器4kg台29钢丝绳绳套18.5根210卸扣2t个411大锤把112线坠、个113水准仪台114塞尺、套115绝缘摇表台116万用表个117试验仪器套118电工工具等。套3. z.-. z.
