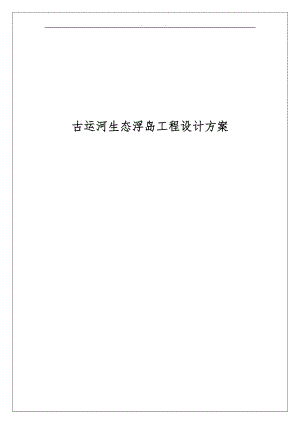

无锡古运河生态浮岛工程设计方案.doc

. . 古运河生态浮岛工程设计方案古运河生态浮岛工程设计方案 . . 2 / 19目录目录第一章总论第一章总论1 11、项目简介 12、设计依据 33、设计原则 3第二章工程设计方案第二章工程设计方案4 41、设计目标 42、技术介绍 43、亮坝桥段生态浮岛设计 54、江尖桥段生态浮岛设计 55、使用的水生植物 6第三章生态浮岛安装与运行第三章生态浮岛安装与运行9 9第四章维护与管理第四章维护与管理1212第五章工程案例展示第五章工程案例展示1414第六章工程造价第六章工程造价1818 . . 1 / 19第一章第一章 总论总论1 1、项目简介、项目简介古运河是京杭大运河的一段，它北接长江，南达太湖，全长四十多公里，纵贯城区。古运河的历史可以追溯到商末，三千年前，周太王长子泰泊在梅里建勾吴国，为了灌溉和排洪的需要，就率领民众开凿了伯渎河。历史上吴王阖闾功楚，夫差北上伐齐，都曾通过这条河。可见这条河当时不仅是在交通和农业灌溉上发挥着重要作用，而且在军事上也起着重要的作用。这条河不仅是最早的人工河，应该说也是人类历史上最早的运河了。现在人叫伯渎河，也叫伯渎港，经梅村可到常熟。如今，这条河虽然已经失去了它往日的重要作用，但悠悠河水，凝聚了三千年风风雨雨的历史，交织着水乡河古朴醇厚的民风民俗。本项目全长约 450 米，根据生态浮岛设置段与地形，分为两大部分，第一段从通汇桥到亮坝桥长约 250 米，河宽约 34 米；第二段从江尖大桥到古建筑长约 200 米，河宽约 125 米。 . . 2 / 19亮坝桥段亮坝桥段江尖桥段江尖桥段起点终点点 . . 3 / 192 2、设计依据、设计依据1、项目相关方提供的数据、制定的地段等原始设计资料； 2、 中华人民国环境保护法 ，1989 年 12 月；3、 建设项目环境保护管理方法 ，1986 年 3 月；4、 环境工程手册 ；3 3、设计原则、设计原则(1)因地制宜、适地适种原则因地制宜、适地适种的含义有三点：一是要遵循植物地带性规律，按照当地的气候特征和水质特性选择物种，尽量选择适合当地气候与水质条件的植物。二是要考虑到后期管护的问题，选择抗逆性强、自我繁殖和更新能力强的物种作为建群种。(2)生物多样性原则生物多样性原则是生态恢复中的最重要的原理之一。初期建植的物种作为先锋种，先达到覆盖地表、为整个生态系统恢复创造条件的目的，然后经过自然竞争淘汰，最终逐渐地形成适合于当地地带性特征植物群落。(3)美化景观原则要考虑水域生态恢复的景观效果。利用植物的形状、颜色、花期、绿期、空间布局等特点，使生态浮岛景观与周围环境相融合，融入自然并成为自然生态的有机组成部分。 . . 4 / 19第二章第二章 工程设计方案工程设计方案1 1、设计目标、设计目标(1)滨水景观建设与工业遗产保护相结合，打造文化休闲中心，提升城市品位。(2)恢复河道生态自然景观，为市民提供滨水活动场所和亲水机会突出沿河湿地的景观特色，强化夏秋两季的植物景观效果。(3)滨水景观建设与周围环境相融合，突出河流与绿带的自然野趣。2 2、技术介绍、技术介绍采用生态技术对河道湖泊进行水质恢复是一种经济而有效的生态途径，目前在国经济发达地区已经被广泛应用。生态技术也就是我们常说的人工湿地、生物浮岛，它包括微生物、水生植物、水生动物等组成的生态平衡系统。城镇河道、湖泊由于空间和水位变化的限制，湿地技术的应用受到很大的影响。而人工生物浮岛作为一项新兴技术，不受水位变化的影响，维护管理方便。现在，生态浮岛因具有净化水质、创造生物的生息空间、改善景观、消波等综合性功能，在水位波动大的水库或因波浪的原因，难以恢复岸边水生植物带的湖沼或是在有景观要求的湖泊、河道等封闭性水域得到广泛的应用。 . . 5 / 193 3、亮坝桥段生态浮岛设计、亮坝桥段生态浮岛设计甲方要求分三段来做，可设计为从通汇桥桥墩至亲水平台为第一段；亲水平台对应水域为中段；亲水平台至亮坝桥为第三段。每段浮床规格为：40m10m。即浮床总建设面积为 1200 平米。4 4、江尖桥段生态浮岛设计、江尖桥段生态浮岛设计从江尖桥桥墩到绿色古建筑可设计成 1520 个浮床单元，每个浮床单元面积不低于 100 平方米。浮床造型可拼装成正方形、菱形、圆形等不同形状，每个单元栽植一个品种，浮床可任意组合排列。通汇桥亲水平台亮坝桥 . . 6 / 195 5、使用的水生植物、使用的水生植物千屈菜：千屈菜科千屈菜属。多年生挺水草本植物。夏秋开花。自然种生长于沼泽地、沟渠边或滩涂上。喜光、湿润、通风良好的环境，耐盐碱，在肥沃、疏松的土壤中生长效果更好。喜温暖与光照充足，通风好的环境，喜水湿，我国南北各地均有野生，多生长在沼泽地、水旁湿地和河边、沟边。现各地广泛栽培。比较耐寒，在我国南北各地均可露地越冬。在浅水中栽培长势最好，也可旱地栽培。对土壤要求不严，在土质肥沃的塘泥基质中花艳，长势强壮。江尖桥江尖桥桥墩绿色古建筑 . . 7 / 19鸢尾：多年生草本。叶灰绿色，剑形或条形，顶端长渐尖。花茎中空，光滑，花深紫色或蓝紫色，具暗紫色与白色斑纹。蒴果柱状长椭圆形，种子红褐色。花期 57 月，果期 810 月。分布：产于、 、等地，生于海拔 27003100 米的水沟旁湿地或林缘草地。 . . 8 / 19黄菖蒲：多年水生草本植物，适应性强，喜光耐半阴，耐旱也耐湿，砂壤土与粘土都能生长，喜水湿，常在水畔或浅水中生长。1生长适温 15-30，温度降至 10以下停止生长。在地区，冬季地上部分枯死，根茎地下越冬，极其耐寒。原产于南欧、西亚与北非等地，当前世界各地都有引种。省有些园圃中引种；中国各地引种栽培，喜生于河湖沿岸的湿地或沼泽地上生长。第三章第三章 生态浮岛安装与运行生态浮岛安装与运行3.1 以竹木结构为载体的人工浮床我们曾在、 、 、长垣县、县、等地采用上述施工方法取得很好效果，也获得甲方好评，其特点是：成本造价相对较低，无污染、植物群落茂盛；但缺点是应用材料多，需很大场地堆放原材料，还需 . . 9 / 19宽敞的组装地点。费工、费时，而且浮床浮力小（见以下图） 。说明；PVC 管材或竹子选用直径 10-12 厘米搭建，采用 21 股以上聚乙烯绳的网片上下覆盖， （下网片网眼为 3-5 公分，上网片网眼为 10 公分，目的防止浮水植物飘移。 ）浮床载体示意图（见以下图） 。 . . 10 / 193.2 以高密度聚苯乙烯泡沫板为载体的浮床浮床载体为错位齿合结构的高密度聚苯乙烯泡沫板。其特点：浮力强、寿命长（7 71010年年） 、无污染、易拼装、价位合理。规格：单个苯板1米*1米*0.14米（厚） ，每平方米16个种植穴，穴孔直径16 . . 11 / 19厘米（见以下图） 。4、水生植物栽植过程去除土壤介质去除土壤介质整理成可入杯状整理成可入杯状 . . 12 / 19于阴凉处适应于阴凉处适应 2 2 天天小苗置于单位槽中小苗置于单位槽中第四章第四章 维护与管理维护与管理（1）生长势：生长势强，生长量达到该种类该规格的平均年生长量；枝叶健壮，枝多叶茂，叶色鲜艳，下部不光秃，无枯枝残叶，植株基本整齐。（2）灌溉、施肥：根据植物的生长和开花特性进行合理灌溉和施肥。在雨水缺少的季节，每天的淋水量要稍大于该种类该规格的蒸腾量。一般在每年春、秋季重点施肥 2-3 次，花芽分化后必须适当追施磷、钾肥以使花多色艳花期长。肥料不能裸露，可采用水施方法。（3）补植、改植：与时清理死苗，一周补植同原来的种类一样并力求规格与原来植株接近，以保证优良的景观效果。补植要按照种植规进行，施足基肥并加强淋水等保养措施，保证成活率达。（4）病虫害防治：与时做好病虫害的防治工作，以防为主，精心管养，使植物增强抗病虫能力，经常检查，早发现早处理。采取综合防治、化学防治、物理人工防治和生物防治等方法防止病虫害 . . 13 / 19蔓延和影响植物生长。第五章第五章 工程案例展示工程案例展示东上澳塘位于徐汇区康健街道，工程总量为 3800 平方米，河道水面开阔，水流速度较快，与黄浦江相通，水位波动较大，是典型的潮汐河。根据河道特性，我司在河道岸边错落布置了浮岛。针对水面波动较大这一特性，我们开发了新型的浮动曲臂，采用灵活的固定技术，使得浮岛基本不受到潮汐的影响，确保景观效果并改善水质。完工后，水面呈现点滴绿色，与周围的环境相映成趣。 . . 14 / 19世园会灞河河道生态景观项目，该项目中采用生态景观挺水浮岛与生态景观净化浮岛相结合的两项技术。工程总量为 5000 平方米，水深 10 米以上，完工后，生态浮岛突显出生态景观性，且浮岛的稳定性较好。 . . 15 / 19庐山如琴湖生态浮岛工程总量为 4500 平方米，浮岛采取不同造型，在水域不同位置排列，充分提高植物生态修复的效率和景观美化程度。 . . 16 / 19“十五”水专项，该项目为综合性的生态修复项目，其中包含了生态浮岛、湿地生态修复、沉水植物与陆生植物生态带。湿地部分在工程区域分为六块区域，植物品种达到三十多种类，根据植物开花的不同时节进行穿插栽培，达到集科普、观赏于一体的自然植物园风光带。浮床部分采用景观浮岛和净化浮岛两项技术，将水生植物以无土培植的方式在水体中栽种，将浮岛自由组合成不同的造型在水面上形成景观。复新河河道生态景观工程，工程总量为 6000 平方米，在工程区域设计选择生命力强、净化能力高、并搭配不同时节可观赏的水生植物，完工后，水质得到了良好提升，水面生机勃勃景色宜人。 . . 17 / 19第六章工程造价第六章工程造价方案一以竹木结构为载体的人工浮床工程造价，每平方计算：（植物采用甲方指定品种千屈菜、鸢尾、菖蒲）序号项目名称单位工程量单价复价（元） 备注1水生植物平方180.0080.00每平方 40-60 株2PVC 管材平方130.0030.0014cm3聚乙烯网片平方18.008.004人工费（1+2+3）20%23.605其他材料费（1+2+3）15%17.706税金（1+2+3+4+5）5%7.9657合计（每平方造价） -167.265注：其费用包含一年的维护费注：其费用包含一年的维护费方案二以高密度聚苯乙烯泡沫板为载体的浮床工程造价，每平方计算：（植物采用甲方指定品种千屈菜、鸢尾、菖蒲）序号项目名称单位工程量单价复价（元） 备注1水生植物平方160.0060.00每平方 40-60 株2高密度聚苯乙烯平方1120.00120.00浮床载体3人工费和施工费（1+2）15%27.004其他材料费（1+2）20%36.005税金（1+2+3+4）5%12.426合计（每平方造价）-255.15注：其费用包含一年的维护费注：其费用包含一年的维护费
