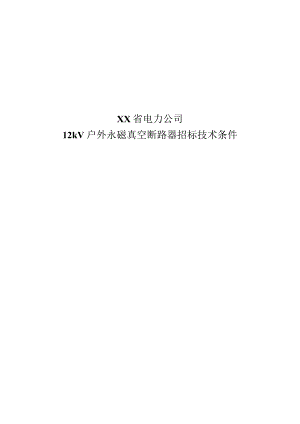

XX省电力公司12kV户外永磁真空断路器招标技术条件（2023年）.docx

XX省电力公司12kV户外永磁真空断路器招标技术条件1需求一览表需求一览表（买方填写）序号名称招标人要求投标人响应规格单位（台）数量规格单位（台）数量12342总的要求2.1 一般规定2.1.1 投标人或供货商必须有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。投标人或供货商（包括分包厂）应已设计、制造和提供过同型设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有纯鱼2年以上的商业运行经验。如发现有失实情况，招标方有权拒绝该投标。2.1.2 本招标书的使用范围仅限于本工程所订户外永磁机构真空断路器.使用在正常环境条件下（海拔高度1000米、污秽等级*I11级），其内容包括户外永磁机构真空断路器及其附属设备的设计、结构、性能、安装和试验等方面的技术要求，以及供货和现场技术服务。2.1.3 本招标书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合有关DL、GB和IEC最新版本的标准和本招标书的优质产品。招标书所使用的标准如遇与投标人所执行的标准不致时，应按较高标准执行。2.1.4 如果投标人没有以书面形式对本招标书的条文提出异议，则意味着投标人提供的设备完全符合本招标书的要求。如有异议，应在投标书中以“对招标书的意见和同招标书的差异”为标题的专门章节加以详细描述。2.1.5 招标书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。2.1.6 本招标书中涉及有关商务方面的内容，如与招标文件的第一卷商务部分有矛盾时，以商务部分为准。2.1.7 本招标书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。2.2 投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。2.2.1 投标人或供货商本次投标产品的销售记录及相应的最终用户使用情况证明，销售记录应列出与招标设备相同的同型产品的运行业绩，格式见下表1。表1投标同型产品运行业绩表序号运行地点设备全型号数量（台）投运时间证明人联系电话合计2.2.2投标人或供货商具有履行合同所需的技术和主要设备等生产能力的文件资料（必须提供主要生产设备和检测设备清单）。2.2.3 投标人有能力履行合同设备维护保养、修理及其他服务义务的文件。2.2.4 投标人或供货商必须提供与所投设备一致的产品全套有效型式试验报告。型式试验报告8年内有效。如发现有失实情况,招标方有权拒绝该投标。2.2.5 投标人或供货商应提供一份详细的投标设备中重要外购或配套部件供应厂家清单及运行业绩，所有进口设备必须提供原产地证明及进口货物报关单，投标方参加投标时须注明各元件及安装配件材料原产地。2.3 对设计图纸、说明书和试验报告的要求2.3.1 图纸及图纸的认可和交付a.所有需经买方确认的图纸和说明文件，均应由卖方在合同生效后的周内提交给买方进行审定认可.这些资料包拈户外永磁机构真空断路的外形图尺寸图、组装图、电气原理图及二次线布置图等,买方审定时有权提出修改意见。b.买方在收到需认可图纸1周后在买方召开一次设计联络会，由买卖双方有关人员参加，并在.周内，将一套经买方校定确认的图纸（买方负责人签字）返还给卖方。凡买方认为需要修改且经卖方认可的，不得对买方增加费用。在未经买方对图纸作最后认可前任何采购或加工的材料损失应由卖方单独承担。c.卖方在收到买方确认图纸（包括认可方修正意见）后，应于，周内向买方提供最终版的正式图纸10套和正式的光盘（或电子版本图纸）,正式图纸必须加盖工厂公章或签字，并注明工程项目名称。d.完工后的产品应与最后确认的图纸一致。买方对图纸的认可并不减轻卖方关于其图纸的正确性的责任。设备在现场安装时，如卖方技术人员进一步修改图纸，需经买方所指定的设计单位确认，卖方应对图纸重新收编成册，正式递交买方，并保证安装后的设备与图纸完全相符。e.图纸的格式：所有图纸均应有标题栏、相应编号、全部符号和部件标志，文字均用中文（国产）或中/英文（进口），并使用SI国际单位制。对于进口设备应以中文为主，当买方对英文局部有疑问时，卖方应进行书面解释。卖方免费提供给买方全部最终版的图纸、资料及说明书。并且应保证买方可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。f.每分户外永磁机构真空断路罂所需图纸:1）总体装配图：应表示设备总的装配情况，该图纸应标明设备组装后的正视图、侧视图、俯视图和必须的断面图并同时标出安装完后的组件，包括外形尺寸、设备重心位置与总质量、体积和总装体积、控制部分位置、固有频率、端子尺寸和材料及其他附件。2）电气原理图：应包括一次结线图、设备控制及操动机构的内部接线和远方操作的控制、信号、等交流和直流回路。如有多张电气原理图，还应标明各图之间的有关线路与接点相互对应编号。应标注电气一、二次回路多个设备间的控制接线、继电器和联锁等。必要时，应提供所有特殊装置或程序的概要操作说明。3）安装图：应标注设备操作的动态负荷、静态负荷及其位置、进出线尺寸，基础螺栓的位置和尺寸，设备尺寸等，应注明对基础的强度和水平度的要求。4）操动机构系统图5）铭牌图：应包括全部额定数据，噪声水平及质量等。2.3.2 说明书的要求23.2.1安装使用说明书应随设备一起交付，份数不少于8份，说明书内容应包括它处永磁机构真空断路器结构、安装、调整、运行、维护、检修和全部附件的完整说明和技术数据。a.安装说明书应至少包括1）开箱和起吊：运输单元的质量、起吊和开箱的注意事项及专用的起吊用具等。2）组装：各单元应有清楚的标志和代号，并应提供各单元组装示意图。3）安装准备：安装施工的要求、外部接线端子的尺寸、接地以及各种管线的连接方式、尺寸和布置等资料。4）安装验收：按相关标准的规定和合同要求在现场进行的试验项目及试验方法。b.运行维护：按相关标准的要求提供主要元件的维护说明以及E>磁机构真空蜥路量维修工作的分类和程序，主要部件的检修注意事项，运行中应注意的事项等。233卖方应提供下列试验报告及资料233.1 试验报告a）试验依据的标准。b）户外永磁机构真空断路器的型式试验（八年以内的报告）和出厂试验报告：包括试验数据、试验线路、录波图、曲线等。型式试验报告中所配用的相关元器件应与投标设备一致。型式试验报告应由西安高压电器研究所、电力工业电力设备及仪表质量检验测试中心高压研究院等国家级权威检测机构（中国电力科学研究院）、沈阳虎石台试验站或国网:出具。C）所配一次主元部件的型式试验（八年以内的报告）和出厂试验报告。d）西安高压电器研究所颁发的与所投设备一致的型号使用证。如发现有失实情况,招标方有权拒绝该投标。e）除型式试验外（密封试验或防护等级试验、凝露及污秽试验、电磁兼容性试验），永磁机构真空断路器的本体和控制部分还应提供以下项目的试验报告：高温试验、温度变化试验、交变湿热试验；快速速断过流保护功能整组动作时间试验。233.2 应随投标文件提供一份投标产品样本，样本中必须载明产品主要技术参数、安装尺寸等。233.3 和规范233.3.1 的标准所有设备及其备品备件,除本技术条件中规定的技术参数和要求外,其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）,这是对设备的最低要求。如果厂方有自己的标准或规范,应提供标准代号及其有关内容,并须经需方同意后方可采用,但原则上采用更高要求的标准。以下为设备设计、 不仅限于此：D2)3)4)5)6)7)8)9)GB1984-2003GB1985-2004GBl 1022-1999 DL/T402-1999DL/T403-2000 DL/T593-1996DLT813-2002 DL406-199IDL/T 596-199610)DLT 844-2003交流高压断路器交流高压隔离开关和接地开关高压开关设备通用技术条件交流高压断路器订货技术条件12kV-40.5kV高压真空断路器订货技术条件 高压开关设备的共用订货技术导则12KV高压交流自动重合器技术条件交流自动分段器订货技术条件电力设备预防性试验规程12kV少维护户外配电开关设备通用技术条件制造及试验所应遵循的国家、行业和企业的标准及规范，但233.3.2 螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）标准的规定。233.4 备件、专用工具和仪器仪表233.4.1 应提出必备和推荐的备品备件、专用工具和仪器仪表,并分别列出其单价（商务部分填写），其中推荐的部分由买方选购。233.4.2 产品应为全新产品，所有备品备件与已经安装设备的相应部件能够互换，具有相同的规格材质和制造工艺；所有专用工具与仪器仪表必须附详细使用说明资料。233.4.3 产品应装在箱内，并标注“备品备件”、“专用工具”、“仪器”，以区别本体。同主设备一并发运。233.5 、调试、性能试验、试运行和验收233.5.1 设备的安装、调试，将由买方根据卖方提供的技术文件和说明书的规定，在卖方技术人员指导下进行。233.5.2 设备的性能试验、试运行和验收，根据本招标书规定的标准、规程规范进行。233.5.3 合同设备安装后，买方和卖方应检查和确认安装工作，并签署安装工作证明书，共两份，双方各执一份。233.5.4 时间为安装、调试、性能试验和试运行完成后的三个月内。在此期间，如果所有的合同设备都己达到各项技术指标，并稳定运行，买卖双方应签署合同设备的验收证明书。该证明书共两份，双方各执一份。233.5.5 在安装、调试、性能试验、试运行及质保期内，技术指标一项或多项不能满足合同技术部分要求，买卖双方应共同分析原因、分清责任。涉及索赔部分，按商务条款执行。3系统情况a.系统标称电压：10kVb.设备额定电压：12kVc.系统额定频率：50Hzd.系统中性点接地方式：不接地或非直接接地e.安装地点：户外f.污秽等级：m级4使用条件使用条件见表2。表2使用条件序号名称单位买方要求值备注1周围空气温度最高气温+40最低气温-2524小时平均不超过35最大日温差K252海拔m10003湿度日相对湿度平均值%95月相对湿度平均值%<904污秽等级III5覆冰厚度mm106风速m/s347最小爬电比距瓷质材料mmkV18有机材料208耐受地震能力（水平加速度）g0.15耐受地震能力（垂直加速度）g0.1259二次系统中感应的电磁干扰kV1.65技术参数和性能要求5.1 技术参数投标人应逐项填写技术参数响应表中投标人保证值（表3）,不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写技术差异表。“投标人”保证值应与型式试验报告相符。表3技术参数响应表序号名称单位招标人要求值投标人保证值备注1型式真空断路器2额定电流A6303断路器触头开距mm卖方提供4断路器压缩行程mm卖方提供5主回路电阻/卖方提供6温升试验电流ALlIc7额定工频Imin耐受电压断口kV42对地42额定雷电冲击耐受电压（L260s）峰值断口kV75对地758额定短路开断电流交流分量有效值kA20开断次数次309额定短路关合电流kA5010额定短时耐受电流及持续时间kA/s20/311额定峰值耐受电流kA5012分闸时间ms卖方提供区问值13合闸时间ms卖方提供区间值14分、合闸平均速度分闸速度m/卖方提供合闸速度/卖方提供15分闸不同期性相间ms>216合闸不同期性相间ms>217合闸弹跳ms>2序号名称单位招标人要求值投标人保证值备注18稳定操作次数次<2()00019免维护周期年<1020额定操作顺序自动重合闸O-OJs-CO-180s-CO非自动重合闸O-18Qs-CO-180s-CO21开合空载电缆充电电流能力试验电流A25试验电压kVUc3过电压倍数1.3操作顺序(O-OJs-C-O)×1022操动机构型式或型号/生产厂永磁机构操作形式三相联动合闸操作电源额定操作电压V110,220(AC、DC)按实际需要选择操作电压允许范围85-120%额定电压下可靠操作分闸操作电源额定操作电压V110按实际需要选择操作电压允许范围85-120%额定电压下可靠操作辅助触点备用数量对<6按实际需要选择开断能力220V、5A23真空灭弧室真空度Pa>6.6×103有效期年<2024电流互感器变比200/400/600/5出厂位置600/5精度0.5级25保护配置具备快速速断过流保护整组动作时间<30mso必须提供省级及以上权威部门的试验报告关键指标，如不满足，招标方有权拒绝该投标5.2 性能要求5.2.1 通用要求a）外加隔离开关的型式及数量：旦_b）断路器本体上必须具有易于观察的表示断路器分、合位置的机械指示器。c）可以进行一次自动重合。d）具有遥控功能。e）无需外接市电或加装PT取电，具备独立的工作电源。工作电源装置的使用寿命应与开关本体相同或提供相关的售后版务保证与本体装置相同D开关设备及控制箱外壳应采用丕锈钢材料制成，不锈钢板厚度不小于2mm,附属结构采用防腐材料。g）开关设备及控制箱外壳应具备防尘、防潮功能，壳体密封良好，外壳防护等级不得低于为IP54。h）开关设备外壳应有与接地体连接的部件，接地螺钉的直径不得小于12mm。i）开关设备的所有元器件均应符合国家有关标准的要求。j）若因控制器电池问题开关不能电动分合闸，自合同签定日5年内卖方无条件免费更换控制器电池。k）真空灭弧室：真空灭弧室的外绝缘采用进口环辄树脂材料,真空灭弧室采用强式、小番化、陶瓷产品，必须选用XX产品。（投标方应注明选用的产品）。1）机构应能够进行电动储能合闸、分闸操作，手动分闸操作。m）机构应具有防跳跃装置。n）机构应装置在防潮、防尘、防锈的密封壳体中，使用长效润滑材料，达到维护周期内免维护。0）开关设备及其控制装置配装后应保证在各种工况下正常工作，控制装置的使用寿命应与开关本体相同或提供相关的售后服务保证与本体装置相同。5.2.2 附件a.标准的及推荐的附件除卖方认为是对于可靠和安全运行所必需的附件之外，每台断路器应配备推荐附件。b.位置指示器每台断路器应装设一个机械位置指示器，其位置应能清楚地看到。指示器的文字标示及颜色应如下：位置文字标示颜色分闸位置分闸绿色闭合位置合闸红色6试验断路器中所用元件均应按各自的产品标准进行型式试验、出厂试验和现场试验，并应提供供货范围内各元件的型式试验和出厂试验报告。买方有权要求卖方在投标前或中标后提供样品进行验证性试验。若试验不合格，买方有权拒绝其投标。6.1 型式试验对于少维护户外配电开关设备和控制装置的型式试验项目不仅要根据各自的标准进行型式试验，还应进行下列项目的试验：电磁兼容性试验（EMC）,密封试验或防护等级试验,凝露及污秽试验，快速速断过流保护整组动作时间测定。6.2 出厂试验出厂试验除按各自产品标准规定的项目进行外，还应对快速速断过流保护整组动作时间进行测定。6.3 保证及管理7.1 卖方应保证其提供的设备及其附件是全新的、未使用过的、质量好及最为恰当的，并应说明指定的品位和等级，设备的选型均符合安全可靠和易于维护的要求。选定材料的等级和标准牌号应以相应的审定图纸或材料清单提交买方批准。7.2 卖方应保证设备及其组件经过正确安装、正常操作和保养，在其寿命期内运行良好，卖方应承诺设备的寿命不少于祖年。由于卖方设计、材料或工艺的原因所造成的缺陷或故障，在合理的期限内卖方应免费负责修理或更换有缺陷的零部件或整机。7.3 质保期应为设备投运验收后上月或合同设备达到指定交货地点应月，质保期以先到者为准。7.4 在质量保证期内，对于卖方设备的质量问题，卖方应负责免费尽快更换，并赔偿相应损失；同时，设备的质保期将延长，延长时间为设备重新投运后a个月。7.5 卖方应对合同设备的设计、材料选择、加工、制造和试验的整个过程，必须严格按质量保证措施执行。7.6 对合同设备卖方应采用有运行经验证明正确的、成熟的技术；若采用卖方过去未采用过的新技术，应征得买方的同意。7.7 卖方能提供24小时内到达现场的快速服务。7.8 卖方从其他厂采购的设备，一切质量问题应由卖方负责。7.9 卖方应提供投标产品的质量承诺书。7.10 卖方应承诺在免维期内因缺乏维护造成的产品质量等问题承担责任。7.11 因产品质量原因导致电力事故，卖方应及时提供备品协助修更，承担事故责任和赔偿有关的经济损失。8监造如果设备有必要监造时，双方应签订监造协议，并严格按协议规定执行。协议应涵盖以下内容：8.1 买方有权派遣其检验人员到卖方及其分包商的车间场所，对合同设备的加工制造进行检验和监造。买方将为此目的而派遣的代表的身份以书面形式通知卖方。8.2 买方对货物运到买方所在地以后有进行检验、试验和拒收（如果必要时）的权利,不得因该货物在原产地发运以前已经由买方或其代表进行过监造和抽查验证，并已通过作为理由而受到限制。设备在制造过程中，买方对合同设备将分批派遣有经验的工程师去卖方制造厂对设备的组装、出厂试验和包装等方面进行监造和抽查验证。买方监造人员不签署任何质量证明，买方人员参加监造既不解除卖方按合同规定所应承担的责任，也不代替买方对到货设备的检验。8.3 如有合同设备经检验和试验不符合技术规范的要求，买方可以拒收，卖方应更换被拒收的货物，或进行必要的改造使之符合技术规范的要求，买方不承担上述的费用。8.4 卖方应在开始进行工厂安装试验前4周,通知买方其日程安排。根据这个日程安排,买方将确定对合同设备的那些试验项目和阶段要进行目睹,并将在接到卖方关于安装、试验和检验的日程安排通知后天内通知卖方。然后买方将派出技术人员前往卖方和（或）其分包商生产现场，以观察和了解该合同设备工厂试验的情况及其运输包装的情况。若发现任一货物的质量不符合合同规定的标准,或包装不满足要求,买方代表有权发表意见,卖方应认真考虑其意见，并采取必要措施以确保待运合同设备的质量，目睹检验程序由双方代表共同协商决定。8.5 若买方不派代表参加上述试验，卖方应在接到买方关于不派员到卖方和（或）其分包商工厂的通知后，或买方未按时派遣人员参加的情况下，自行组织检验。8.6 监造范围：a.断路器、操动机构、零部件、进厂原材料、外协件、外购件等；b.分包商的主要零部件如绝缘子等；c.操动机构d.买方认定的关键点。8.7 监造内容：a.部分单元组装及试验。b.整体组装、试验。C.出厂试验。d.文字资料的查验。e.包装、装运。8.8 卖方应向监造者提供的资料：a.原材料型号规格及物理、化学、电气性能分析；b.分包商主要零部件的验收报告及型式出厂试验报告、合格证及使用说明；c.断路器的型式试验、出厂试验报告及试验依据和中间试验报告，外购件或配套件的进厂验收报告；d.产品改进和完善的报告；e.与分包商的技术协议和分包合同副本；f.卖方应提供给监造人员合同设备生产进度表。8.9 技术条件如有与图纸不符之处，以图纸为准。附表:附表一：供货范围h（卖方填写）序号名称招标人要求投标人响应规格单位（台）数量规格单位（台）数量1234附表二：供货范围2：（卖方填写）序号开关柜厢内元件名称型号和主要参数买方要求卖方响应生产厂家1真空灭弧室采用陕西宝光电工总厂、成都旭光、贵州宇光或合资产品2操作机构永磁机构3机构电源无需外接市电或加装PT取电，具备独立的工作电源4控制机构5电流互感器附表三：供货范围三：备品备件、专用工具和仪器仪表（卖方填写）序号项目名称型号和规格单位数量生产厂1必备2推荐附表四：技术偏差表序号项目对应条款编号技术规范书要求偏差备注1234
