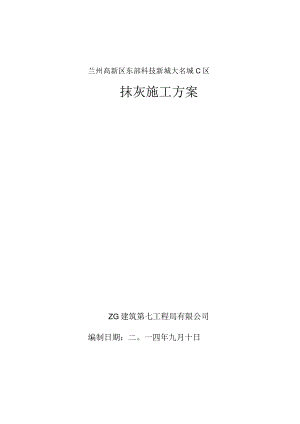

兰州高新区东部科技新城大名城C区抹灰施工方案ZG建筑第七工程局有限公司编制日期：二。一四年九月十日目录1编制依据12工程概况23施工部署54施工总体要求65施工段及工艺65.1内墙抹灰65.2外墙抹灰75.3楼梯抹灰86成品保护87质量标准97.1主控项目97.2一般项目91编制依据1施工图纸2变更图纸3建设工程施工合同4施工招标文件5住宅建筑规范GB50368-20056建筑工程施工质量验收统一标准GB50300-20012工程概况2.1建设概况表211建设概况表序号项目内容1工程名称大名城C区2工程地址甘肃省兰州市榆中县定远镇3建设单位名城地产（兰州）有限公司4监理单位福建省中福工程建设监理有限公司5建设单位ZG建筑第七工程局有限公司6勘察单位甘肃中建市政工程勘察设计研究院7安全监督单位榆中县建管站8质量监督单位榆中县质检站2.2工程设计概况表2.2工程设计概况序号项目内容1建筑面积约40.2万平米占地面积14.1万平米2建筑层数主楼地下一层，地上33层，其中2、3#楼为地上18层；地下车库地下1层。3建筑层身地下层高（m）地下1层5.4地上部分层高（m）地上部分层富为3米4结构形式基础结构主楼为1.4m厚筏板基础，地下车库和2、3#楼基础为独立基础带防水板主体结构框架-剪力墙结构5土质、水位土质分层情况自上而下分为杂填土、粉土、角砾层地下水位未见地下水2. 3工程所在地的气候情况拟建场区地处兰州市区东部，深居内陆，远离海洋，大陆性季风气候明显，气候干燥，降水量少，年降水量在40Omm左右，雨季主要集中在5-9月，本区年平均蒸发量130Omm以上。年平均气温10.3,历史最低温度在零下20以下，土壤的最大冻结深度在1.1米。极端恶劣天气出现的较少。2.4功能划分及选型编号名称做法外墙1涂料饰面外墙（无保温）涂料饰面层IO厚1:2水泥砂浆抹光15厚1:3水泥砂浆打底并划出纹道刷界面处理剂一道墙体外墙2面饰面外墙（无保温）1:1水泥（或白色水泥掺色）砂浆（细砂）勾缝6/0厚彩釉面砖（彩釉、仿石面豉）在砖粘贴面涂抹5厚粘结剂6厚1:022.5水泥石灰膏砂浆打底并划出纹道15厚1:3水泥砂浆打底并划出纹道刷界面处理剂一道墙体外墙3涂料饰面外墙外保温涂料饰面层聚合物抗裂砂浆6厚（压入耐碱涂塑玻纤网格布）粘贴剂（粘贴面积不得小于保温板面积的50%（宜锚固）2-3厚外加剂专用砂浆打底基层墙体（喷湿）（外保温材料及配件技术指标要求参考外墙外保温10J121中外贴聚苯板外墙外保温规定要求）外墙4面砖外墙外保温1:1水泥（或白色水泥掺色）砂浆（细砂）勾缝610厚彩釉面砖（彩釉、仿石面砖）在砖粘贴面涂抹5厚粘结剂6厚1:2.5水泥砂浆打底并划出纹道（掺建筑胶）（压入耐碱涂塑玻纤网格布）60厚挤塑聚苯板粘贴剂（粘贴面积不得小于保温板面积的50%（宜锚固）2-3厚外加剂专用砂浆打底基层墙体（喷湿）（外保温材料及配件技术指标要求参考外墙外保温10J121中外贴聚苯板外墙外保温规定要求）内墙1一层门厅白水泥擦缝（或1:1彩色水泥细砂砂浆勾缝）玻化砖（粘贴前先将砖浸水两小时以上）6厚1:2建筑胶水泥砂浆（或专用浆）粘贴层素水泥浆一道（用专用砂浆时无此道工序）9厚1:3水泥砂浆打底压实抹平（用专用砂浆时无此道工序）素水泥浆一道（内掺建筑胶）（此做法适用于混凝土墙）砖墙或混凝土墙内墙2住宅套内（除卫生间）5厚105:2.5水泥石灰膏砂浆找平10厚105:3水泥石灰膏砂浆打底赶平扫毛刷界面处理剂一道破墙或混凝土墙内墙3卫生间内墙面1.5厚聚合物水泥基防水涂料1800高15厚1:3水泥砂浆打底扫毛刷界面处理剂一道豉墙或混凝土墙内墙4楼梯间等公共区域墙面白色乳胶漆二道饰面封底漆一道（干燥后再做面涂）5厚105:2.5水泥石灰膏砂浆找平10厚1:053水泥石灰膏砂浆打底赶平扫毛刷界面处理剂一道砖墙或混凝土墙内墙5管道井内墙面15厚1:3水泥砂浆打底抹光刷界面处理剂一道砖墙或混凝土墙3施工部署3.1认真察看图纸及相关图集，根据房间的使用功能正确选择墙面做法3. 2根据图纸要求和规范规定向分包施工人员进行针对性技术交底3. 3楼层内预埋施工3.3.1在墙面抹灰前，根据图纸要求对电线管、电线盒进行预留。3.3.2督促机电分包对楼层内预留洞口、管线进行复核，做到万无一失。3.4施工前准备工作：3.4.1必须经过有关部门进行结构工程的验收，合格后方可进行抹灰工程。3.4.2抹灰前应检查门窗付框安装位置是否正确，与墙体连接是否牢固。3.4.3将过梁、剪力墙、表面凸出部分混凝土剔平。3.4.4管道穿越墙洞、楼板洞应及时安放套管，并用C20细石混凝土填嵌密实；电线管、消防栓箱、配电箱安装完毕，并将背后明露部分钉好电焊网；接线盒堵严。3.4.5防火门框、窗户附框及其配件安装完毕；其它预埋铁件位置和标高准确无误，并刷好防腐、防锈涂料。3.4.6豉墙基层表面的灰尘、污垢和油渍等应清除干净，并浇水湿润。3.4.7根据室内高度和抹灰现场的具体情况，提前准备好抹灰高凳或脚手架,架子应离天墙面及墙角200250mm,以利操作。3.4.8屋面防水工程施工前进行室内抹灰时，必须采取防护措施。3.4.9大面积抹灰前先做样板间，样板验收合格后方可进行大面积抹灰。3. 6材料要求：抹灰材料采用预拌砂浆抹灰。水泥、砂、水（1）水泥：采用普通硅酸盐水泥32.5级，进场水泥应按品种、标号、出厂日期分别堆放，并保持干燥。不同品种的水泥不得混合使用。（2）砂：采用中砂，平均粒径0.35O.5mm,拌制前过筛，筛除其中含有的草根等杂物，砂的含泥量不得超过5%。在搅拌地点设磅秤，砂子按配合比要求的用量过称后，倒入搅拌机内（或定量独轮小斗车）。（3）水：拌制用水采用饮用水。4. 7机械要求：搅拌机、喷浆机等5. 8劳动力要求：所有工人需专业抹灰工，进行过技术交底及安全教育。由专业分包组长合理安排劳动力，使抹灰工作有条不紊的进行。'4施工总体要求抹灰分为两个阶段5.1 内墙及顶棚2层一15层（2#、3#楼18层）从下往上施工，外墙及挑板15层（2#、3#楼18层）一2层从上往下施工。6. 2内墙及顶棚16层一33层，外墙及挑板33层一16层。楼梯从上到下抹灰。5施工段及工艺6.1 内墙抹灰主要工艺流程：基层处理f管线开槽、配管一甩胶浆一吊垂直、套方、找规矩一抹灰饼f做护角f抹底灰一钉钢丝网一抹罩面灰7. 1.1基层处理砖砌体：应清除表面杂物，残留灰浆、舌头灰、尘土等。混凝土基体：表面凿毛或在表面洒水润湿后涂刷1：1水泥砂浆（加适量胶粘剂或界面剂）。加气混凝土基体：应在湿润后涂刷界面剂，抹强度不大于M5的水泥混合砂浆。螺杆洞：在螺杆洞外侧先凿出深50、直径50喇叭形洞口冲洗湿润后用干硬性微膨胀水泥砂浆挤入孔内灌满（严禁空孔）外侧补成圆饼状并凸出墙面2厚，再用1.5厚JS防水涂料涂刷（砂浆应及时进行养护）5. 1.2管线开槽、配管根据施工图图纸，管线的走向示意，用切割机在墙面上切割后剔打成槽，然后将线管埋入墙中，用钉子将线管固定在墙内，再填补管槽。穿墙管：清理孔内残渣并冲水湿润，管侧四周填塞沥青麻丝、并用微膨胀C20细石混凝土封堵孔洞比墙面低20mm。穿墙套管：穿墙套管应比外墙完成面或楼面防水层凸出20,套管与穿墙管之间用沥青麻丝填实，管口嵌填密封材料。5.3.3 甩胶浆墙面在抹灰前使用甩浆机进行甩胶浆，采用1：3水泥砂浆掺适量801胶，甩浆后进行洒水养护。5.3.4 找规矩、做灰饼根据设计图纸要求的抹灰质量等级，按照基层表面平整垂直情况，用一面墙做基准先用方尺规方。房间面积较大时，应先在地上弹出十字中心线，然后按基层面平整度弹出阴脚线。随即在距阴角IOonlln处吊垂线并弹出铅垂线，在按地上弹出的墙角线往墙上翻引出阴角两面墙上的墙面抹灰层厚度控制线。经检查确定抹灰厚度，但最薄处不应小于7mm；墙面凹度较大时，要分层抹平，每遍厚度宜控制在79mm。抹灰总厚度大于或等于35mm时，应采取加强措施。套方找规矩做好后，以此做灰饼打墩，操作时，先贴上灰饼在贴下灰饼，同时要注意分清做踢脚板还是水泥墙裙,选择好下灰饼的准确位置，再用靠尺板找好垂直与平整。灰饼用L3水泥砂浆做成5mm见方或近圆形状均可。5.1.5做护角室内墙面、柱面和门窗洞口的阳角，应用1:2水泥砂浆做护角，护角高度为2米，宽度为每侧60mm。5.1.6抹底灰在墙体湿润情况下用1：2水泥砂浆抹IOnInl底灰。抹时先薄薄一层，不得漏抹，要用力压实砂浆挤入细小缝隙内，接着分层压实抹平至与灰饼齐平，再用大木杠或靠尺板垂直水平刮找一遍，并用木抹子搓毛。然后全面进行质量检查，检查底子灰是否平整，阴阳角是否规方整洁，管道后与阴阳角交接处、墙顶板交接处是否光滑平整，并用2m长标尺板检查墙面垂直和平整情，墙的阴阳角用阴角器上下抽动扯平。5.1.7钉钢丝网除阴角和砖砌体位于混凝土构件钢筋上方外，所有混凝土墙体、梁、柱与砖砌体交接处和内墙有线管穿过削弱处必须挂热镀锌电焊钢丝网（直径b三,网孔尺寸12X12mm）,以防温度变化及收缩不均，造成抹灰出现裂纹。钢丝网与各基体的搭接宽度为100mm。当有墙体留洞等穿透墙体时箱体背面须加钢板网后抹灰，钢板网每边大于洞口150o5.1.8抹罩面灰当底子灰有六七成千时，开始用L3水泥砂浆抹5mm罩面灰（如果底子过干，应充分湿润）。罩面灰宜2遍成活，厚度约2mm,宜2人同时操作，一人先薄薄刮一遍，另一人随即抹平压光，按先上后下顺序进行，再压实赶光，用钢皮抹子通压一遍，最后用塑料抹子顺抹子纹压光，并随即用毛刷蘸水将罩面灰污染处清理干净。5.2外墙抹灰主要工艺流程：墙面基层处理、浇水湿润一堵门窗口缝及脚手眼、孔洞f甩胶浆f吊垂直、套方、找规矩、抹灰饼一挂网一抹底层灰一抹面层灰一抹挑板一养护5.2.1墙面基层清理、浇水湿润砖墙基层处理将墙面上残存的砂浆、舌头灰剔除干净，污垢、灰尘等清理干净，用清水冲洗墙面，将砖缝中的浮砂、尘土冲掉，并将墙面均匀湿润。再涂刷2-3厚界面剂一道。混凝土墙基层处理因混凝土墙面在结构施工时大多使用脱膜隔离剂，表面比较光滑，故因将其表面进行处理，其方法是采用脱污剂将墙面的油污脱除干净，凉干后涂刷2-3mm厚一层混凝土界面剂，使其凝固在光滑的基层上，以增强抹灰层与基层的附着力，不出现空鼓开裂。加气混凝土墙基层处理加气混凝土砌体其本身强度较低，孔隙率较大，在抹灰前应对松动及灰浆不饱满的拼缝或梁、板下的顶头缝，用砂浆填塞密实。将墙面凸出部分或舌头灰剔凿平整，并将缺棱掉角。凸凹不平和设备管线槽、洞等同时用砂浆整修密实、平顺。用托线板检查墙面垂直偏差几平整度，根据要求将墙面抹灰基层处理到位,然后喷水湿润。再涂刷2-3mm厚界面剂一道。5.2.2堵门窗口缝及脚手眼、孔洞等脚手架钢管洞：微膨胀C20细石混凝土堵塞密实，表面比墙面低20mm,面刷1.5厚JS防水涂膜（宽出洞边100mm）外墙抹灰前预先封抹凹入处与墙平。螺杆洞：在螺杆洞外侧先凿出深50mm、直径50mm喇叭形洞口冲洗湿润后用干硬性微膨胀水泥砂浆挤入孔内灌满（严禁空孔）外侧补成圆饼状并凸出墙面2厚，再用1.5厚JS防水涂料涂刷（砂浆应及时进行养护）。预留洞的封堵：混凝土墙留洞的封堵见结施，其余砌筑墙留洞待管道设备安装完毕后，用C20细石混凝土填实。5.2.3甩胶浆墙面在抹灰前Id使用甩浆机进行甩胶浆,采用1：3水泥砂浆掺适量界面剂,甩浆后进行洒水养护。5.2.4吊垂直、套方、找规矩、做灰饼根据建筑高度确定放线方法，高层建筑可利用墙大角、门窗口两边，用经纬仪打直线找垂直，从顶层用大线坠吊垂直，绷铁丝找规矩，横向水平线可依据楼层Im线为水平基准线进行交圈控制，然后按抹灰操作层抹灰饼，做灰饼时应注意横竖交圈，以便操作。每层抹灰时，则以灰饼做基准，使其保证横平竖直。5.2.5挂网除阴角和砖砌体位于混凝土构件钢筋上方外，所有混凝土墙体、梁、柱与砖砌体交接处和内墙有线管穿过削弱处必须挂热镀锌电焊钢丝网（直径Imnb网孔尺寸12X12mm）,钢丝网与各基体的搭接宽度为100mm。5.2.6抹底层灰抹L2水泥砂浆，厚度控制在IOnIm。分层抹灰与灰饼平时，用木杠刮平找直。木抹搓毛，每层抹灰不宜跟得太紧，以防收缩影响质量。5.2.7抹面层灰待底灰呈七八成干时开始抹面层灰，将底灰墙面浇水均匀湿润，先刮一层薄薄的素水泥浆，随即抹罩面灰，厚度IOmm,并用木杠横竖刮平，木抹子搓毛，铁抹子溜光、压实。待其表面无明水时，用软毛刷蘸水垂直于地面向同一方向轻刷一遍，以保证面层灰颜色一致，避免出现收缩裂缝。5.2.8养护水泥砂浆抹灰常温24h后应喷水养护。冬期施工要有保温措施。5.3楼梯抹灰主要工艺流程：基层清理f预埋扁钢f洒水润湿f刷素水泥浆f铺抹水泥砂浆压头遍f第二遍压光一第三遍压光一养护5.3.1基层清理踏步板、休息板基层表面地墙相交的阴角处,踢脚板处的墙面要彻底清理干净,落地灰浆和影响面层厚度的凸出部位应剔凿平整,清理干净。5.3.2焊接扶手栏杆预埋扁钢根据楼梯踏步几何尺寸线,准确定位出踏步角的位置,将预埋扁钢固定。全部扁钢预埋完毕后,将踏步板清扫干净,后续施工过程中要注意保护，防止踩踏、碰撞,造成变形。5.3.3洒水润湿提前一天对楼板进行洒水润湿,洒水量要足,第二天施工时要保证地面阴湿O5.3.4刷素水泥浆一遍在清扫湿润后的基层表面,刷一遍素水泥浆，要随铺砂浆随刷，防止出现风干现象。5.3.5铺抹水泥砂浆一遍铺抹1：4干硬性水泥砂浆,用木抹子赶铺拍实,然后搓平,注意阴阳角方正,随时用方尺检查；待反水后略撒1：1干水泥砂子面,吸水后用铁抹子抹平。5.3.6第二遍压光在压平头遍之后，待水泥砂浆凝结，人踩上去有印但不下陷时，用铁抹子压第二遍。要求不漏压,平而出光,阴阳角横平竖直。5.3.7第三遍压光水泥砂浆终凝前进行第三遍压光，人踩上去稍有脚印,抹子抹上去不再有抹纹时,用铁抹子把第二遍压光留下的抹子纹压平、压实、压光,达到交活的程度。压光时间应控制在终凝前完成。5.3.8养护踏步面层压光交活后,第二天洒水养护,养护期内不允许压重物和碰撞。6成品保护6.1 抹灰前必须事先把门窗附框与墙连接处的缝隙用水泥砂将嵌塞密实门口钉设铁皮或木板保护。6.2 要及时清扫残留在在门窗框上的砂浆。铝合金门窗框必须有保护膜,并保持到快要竣工需清擦玻璃时为止。6.3 推小车或搬运东西时,要注意不损坏口角和墙面。抹灰用的大杠和铁锹把不要靠在墙上。严禁蹬踩窗台,防止损坏其棱角。6.4 拆除脚手架要轻拆轻放,拆除后材料码放整齐,不可撞坏门窗、墙角和口角。6.5 要保持好墙上的预埋件、窗帘钩、通风篦子等。6.6 抹灰层凝结前,应防止快干、水冲、撞击、振动和挤压,以保证灰层有足够的强度。6.7 要注意保护好楼地面面层,不得直接在楼地面上拌灰。7质量标准7.1主控项目7.1.1 抹灰前基层表面尘土、污垢、油渍等应清除干净，并应洒水润湿。7.1.2 一般抹灰所用材料的品种和性能应符合设计要求。水泥的凝结时间和安定性复验应合格。砂浆的配合比应符合设计要求。7.1.3 抹灰工程应分层进行。当抹灰总厚度大于或等于35mm时，应采取加强措施。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于Ioomm。7.1.4 抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝。7. 2一般项目7.1.1 1普通抹灰表面应光滑、洁净、接槎平整，分格缝应清晰;高级抹灰表面应光滑、洁净、颜色均匀、无抹纹，分格缝和灰线应清晰美观。7.1.2 护角、孔洞、槽、盒周围的抹灰表面应整齐、光滑；管道后面的抹灰表面应平整。7.1.3 抹灰层的总厚度应符合设计要求；水泥砂浆不得抹在石灰砂浆层上罩面石膏灰不得抹在水泥砂浆层上。7.1.4 2.4抹灰分格缝的设置应符合设计要求，宽度和深度应均匀，表面应光滑，棱角应整齐7.1.5 有排水要求的部位应做滴水线（槽）滴水线（槽）应整齐顺直滴水线应内高外低，滴水槽的宽度和深度均不应小于Iomm。一般抹灰工程质量的允许偏差和检验方法应符合表5.1的规定
