检定测微量具标准器技术报告.doc

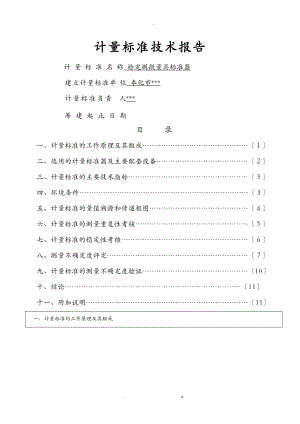

-计量标准技术报告计 量 标 准 名 称 检定测微量具标准器建立计量标准单位 奉化市*计量标准负责人*筹 建 起 止 日 期目 录一、计量标准的工作原理及其组成二、选用的计量标准器及主要配套设备三、计量标准的主要技术指标四、环境条件五、计量标准的量值溯源和传递框图六、计量标准的测量重复性考核七、计量标准的稳定性考核八、测量不确定度评定九、计量标准的测量不确定度验证10十、结论11十一、附加说明11一、计量标准的工作原理及其组成一、检定测微量具标准器组工作原理是采用与量块比拟法。以量块尺寸作为标准与被检千分尺等量具在量仪上的读数之差作为该点的示值误差，在均匀分布的五点上取偏离相对零点最大值作为示值误差。二、组成1、量块 20块组 5等 84-1312、塞尺 0.02-1.00 2级 3#3、通用测力仪 0-10N 2级 28284、外表粗糙度样板 七块组 MPE： 03095、平面平晶 60 2级 847206、平行平晶 15.50-15.87 841207、刀口尺 175 0级 811640二、选用的计量标准器及主要配套设备计量标准器名 称型号测量围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定证书号量块20块组5.12-1005等哈量84-13120041011配套设 备通力测力仪CL-40-10N2级量具厂2828001810平面平晶602级光学仪器厂84720000343平行平晶15.50-15.87光学仪器厂84120000372塞尺100型0.02-1.002级3#001845刀口尺1751750级量具厂811640000344外表粗糙度样板七块组维坊0309001852三、计量标准的主要技术指标一、整套装置：测量围0-100； 1级u=0.5+5Lum； 测量重复性S=0.42 um； 验证比对的最大差值1 um。 二、计量标准器：精度5等；测量围5.12-100。 三、主要配套设备：1、通用测力仪 0-10N 2级 2、平面平晶 60 2级 3、平行平晶 15.52-15.87 合格四、环境条件项 目要 求实际情况结 论温度20±520±5符合要求湿度60±5%60±5%符合要求五、计量标准的量值溯源和传递框图检定测微量具标准器组量值传递和溯源框图上一级计量器具比拟测量本标准名称： 量块准确度等级： 四等朔源单位： 奉化市质量技术监视检测中心本单位计量器具计量标准名称：检定测微量具标准器组测量范围： 0-100不确定度： u=0.5+5Lum比拟测量下一级计量器具计量标准名称：千分尺最大允许误差：MPE：±4um六、计量标准的测量重复性考核取一把1级千分尺，规格为0-25，编号LS10029，在装置正常工作条件下，等精度直接测量该千分尺的10.24点示值重复10次，各次示值误差列表如下：单位：um序号示值误差*iui=*i- *u210+0.20.0420+0.20.0430+0.20.0440+0.20.045-1-0.80.0460+0.20.0470+0.20.0480+0.20.0490+0.20.0410-1-0.80.04*-0.2公式按考核规要求，经考核S=0.42 um，小于测量不确定度评定所采用的重复性数据。考核结果满足考核要求。七、计量标准的稳定性考核选一支较稳定的10-25千分尺编号为LS10029量具厂生产的作为稳定性考核对象，从2003年3月至2005年3月分三次进展示值误差稳定性考核，其考核结果列表如下：单位：考核日期2003年3月2004年3月2005年3月考核结果000考核结果最大变化量0 从上述表中测量结果的3次稳定性考核最大与最小之差为0，小于或等于计量标准扩展不确定度，考核结果符合要求。八、测量不确定度评定纸页不够可另附九、计量标准的测量不确定度验证用同一把1级千分尺分度值为0.01规格为0-25编号为LS10029用 检定的一组示值误差数据后与用五等量块检定的一组示值误差数据结果相对照，其测得值列表如下：比对结果列表如下：检定点五等量块检定结果um检定结果um比对结果差值um00005.12-0.300.310.24-1.3-10.315.36+0.6+0.50.121.50-0.7-0.50.225-1.7-1.50.2比对结果最大差值为0.3 um。按考核规要求，对验证应用传递比拟法的计量标准验证应满足1y-y01u2-u02 ,比照结果最大差值为0.3 um小于 u2+u02 =1.3um，验证结果符合考核规要求。十、结 论计量标准的主要技术指标，计量标准的测量重复性，计量标准的稳定性，测量不确度，计量标准的测量不确定度的验证均符合"千分尺检定规程"JJG 21-95要求，可以开展检定。十一、附加说明一、JJG 21-95 "千分尺检定规程"；二、检定测微量具标准器组操作程序；三、计量标准器及配套设备的合格证书。. z.
