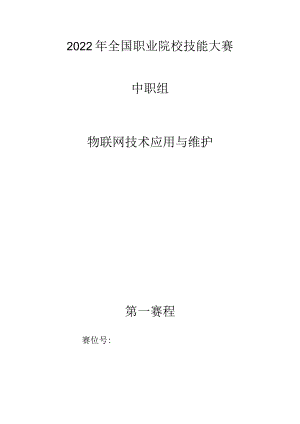

2022年全国职业院校技能大赛中职组物联网技术应用与维护第一赛程赛位号:竞赛须知一、注意事项1、检查硬件设备、电脑设备是否正常，检查竞赛所需的各项设备、软件和竞赛材料等；2、竞赛任务中所使用的各类软件工具、软件安装文件等，都已拷贝至U盘上，请自行根据竞赛任务要求使用；3、竞赛过程中请严格按照竞赛任务中的描述，对各物联网设备进行安装配置、操作使用,对于竞赛前已经连接好的设备，可能与后续的竞赛任务有关，请勿变动；4、竞赛任务完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密。二、竞赛环境序号设备名称单位数量1物联网工程应用实训系统3.O套12物联网工具箱及耗材包套13服务器（计算机上有标注）台14工作站（计算机上有标注）台1第一赛程模块A：物联网设备安装与调试（25分）*注：根据要求完成相应的任务，木模块的结果文件需保存到服务器电脑上的“D:提交资料模块A”文件夹卜.，该目录霜参赛选手自行创建。比赛结束后将“D:提交资料”文件夹及以下的全部内容拷贝到U盘根目录下，作为提交资料的副木备份。1、物联网设备的安装和部署按照下图,选择合适的设备安装到物联网设备搭建平台的正面，要求设备安装1：艺标准、正确，设备安装位置工壑、荚观，连线整洁I：整美观。1II NBr ItI外*“II红钟时*I-LEDI H2 I 就耐2 IHiIIIanI人体haII力传|rr7rrat11gI吧”UI1nrI电动0忏IZ=I4行&开关IAMZieBw(tt)iBw(M)火编ZBe(>)Iu¾¾IIa>2II噢湿IIJt«I虚纹代G及加实线去小河北板间依将扫描枪、打印机与服务器电脑连接好相关数据线并放到服务器电脑的桌r上面，且摆放整齐。*注：选手需自行制作合格的网线，若选手无法实现，可以填写“协助申请单”后，领取成品网线，但提出申请后，将按标准扣分。该网线处理不好，会影响后续部分任务完成。2、感知层设备的连接和配置请参赛选手自行选择合适的端口，完成所安装设备的连接和配置，并根据卜一表设置云平台相关的设备参数。名称云平台标识温度m_temp湿度m_hum噪音Inoise光照light:领化碳inco2报警灯m_alaim人体红外rn_body烟雾m_smoke风速HLWindSPCed风扇m_fan照明灯mlamp三色灯红灯rn_red三色灯绿灯Lgreen三色灯黄灯inyel1ow重力传感器inweigh限位开关in1imit接近开关rn_near电动推杆rn_pushrod行程开关intravel红外对射m_infraredLed显示屏leddisplay光照ZigBeezight火焰ZigBeez_fire温度ZigBeeztemp湿度ZigBeezhum人体ZigBeez_body风扇ZigBeez_fan照明灯ZigBeez1ampRGB灯带rgblampbelt注：如硬件设备未出现在此表中，则由参赛选手自行设置参数。3、ZigBee模块的烧写与配置请参赛选手参考下表所给定的参数配置，根据任务要求完成对主控器、传感器模块、继电器模块的参数配置。（注：ZigBee.LoRa信号如果出现信号干扰时,参赛选手可自行选取其他的参数值进行设置,注意参数值的唯性）。设备参数值所有模块网络号（PanlD）参考关健信息表设定信道号（ChanneI）参考关健信息表设定序列号自行设定4、感知及识别设备的安装与使用任务要求：使用识别设备识别上图条码对应的值。将一维码对应的值生成QR码。使用热敏票据打印机将QR打印出来，不用撕3完成以上任务后请做以下步骤： 请描述上图是什么条码，另存为A-4T.txt。 将识别出来的一维码值保存到记事本中，另存为A-4-2.txt。 将生成的QR码图片另存为A-4-3.jpg。5、LED屏幕配置调试请参赛选手根据任务要求，完成LED屏幕的调试并提交相关材料。若摄像头无法显示画面,需安装摄像头IE浏览器显示插件“clientplus_setup.exe”，并将画面设置成DireCtDrawo任务要求：在LED显示屏上输出“IOT+两位赛位号”（不足两位前面补0,如赛位号为5,则为K）TO5）,要求：反色显示文字。完成以上任务后请做以下步骤： 使用摄像机将LEl）显示屏显示的内容拍摄下来，另存为A-57.jpg。要求拍摄内容清晰、完整。6、UHF射频读写器的配置请参赛选手根据任务要求，完成U川；射频读写器的调试并提交相关材料。任务要求：使用UHF射频读写器调试工具读取超高频标签EPC号数据。完成以上任务后请做以下步骤：使用红色矩形圈出接收区中表示EPC号的数据位置，要求精准圈出并截图，另存为A-6T.jpg。7、LoRa和NS的烧写配置请参赛选手根据任务要求，阅读说明文件，使用提供的配置工具和资料,完成相应设备的参数配置。标识名最小值最大值设备模块Power6090NS（通用版）LoRa模块Ultra6090NS（通用版）Radar5080NS（LoRa版）Capac5080NS（LoRa版）任务要求：将竞赛资料中的NS和LORa固件卜.载到工位上对应的设备中。使用配置工具，根据上表配置NS和LORa,要求相应的参数要正确。不使用环境云进行数据通讯。就壮任务后请做以下步骤：为工位上对应的设备通电。8、职业素养在项目施工过程中正确选择设备，安全可靠的使用工具，设备安装稳固、部件均匀排布、行列对齐、间距相等、整齐美观；布线合理、所有线都装入线槽。施工完成后需对地板卫生进行打扫、对桌面进行整理、对工具设备进行还第6页共19页原。任务要求：赛位区域地板、桌面等处卫生打扫。使用的工具还原规整、设备摆放工整、设备手提箱的规整等。匚位设备安装整齐、设备部件均匀排布、布线合理美观等。模块B：物联网网络搭建与配置（15分）*注：根据要求完成相应的任务，本模块的结果文件需保存到服务器电脑上的“D:提交资料模块B”文件夹下，该目录需参赛选手自行创建。比赛结束后将“D:提交资料”文件夹及以下的全部内容拷贝到U盘根U录下，作为提交资料的副本备份。1、路由器的配置请参赛选手完成无线路由器的相关配置，如果无法进入路由器管理界面需自行将路由器重置成出厂设置，再访问管理地址并重新设定管理密码后，方可进入管理界面。现场提供了一根专用的网线，用广连接到公平台。网络配置项配置内容网络设置WAN口连接类型固定IP地址IP地址192168.【赛位号】.1子网掩码255.255.255.O网关192168.【赛位号】254首选DNS192.168.【赛位号】.254无线设置无线功能关闭局域网设置LAN口IP设置手动IP地址172.16.【赛位号】.1子网掩码255.255.255.O任务要求：将路由器、交换机、服务器、工作站、串口服务器、摄像头、物联网网关等设备组成局域网，确保整个网络畅通。完成以上任务后请做以下步骤：将路由器上网设置的界面假图，另存为BTT.jpg。 将路由器LAN口设置的界面截图，另存为B-l-2.jpg 将路由器无线设置的界面进行截屏，另存为BT-3.jpg。 打开浏览器，进入物联网云平台首页界面.截图，另存为BT-4.jpg。2、局域网各设备IP配置请参赛选手按照下表的内容结合所用到的设备，设置相应的IP地址、门河掩码、网关地址等的设定。各设备网络接口方式自行设定，并确保整个网络畅通。设备名称配置内容备注服务器IP地址：172.16.【赛位号】e11工作站IP地址：172.16.【赛位号】,12网络摄像头IP地址：172.16.【赛位号】.13物联网应用开发终端IP地址：172.16.【赛位号】.14串口服务器IP地址：172.16.【赛位号】.15中心网关IP地址：172.16.【赛位号1-16用户名：newland密码:newland虚拟机(UbUntU)IP地址：172.16.【赛位号】.17用户名：newland密码：newland任务要求： 利用IP扫描工具，扫描局域网中各终端的IP地址。 IP地址至少需体现中心网关、串口服务器、服务器、网络摄像头四个设备的IP信息。完成以上任务后请做以下步骤： 将扫描到的IP地址信息界面截图，另存为B-2T.jpg。3、中心网关和串口服务器的配置请参赛选手登录物联网中心网关管理界面，按照卜表添加所需的连接器，完成相关的配置。设备连接器名称连接设备端口UHF射频读写器UHF连接器串口服务器COMlLED显示屏Led连接器COM2ADAM4150ADAM4150连接器COM3ZigBee协调器ZigBee连接器COM4ADAM4017ADAM4017连接器C0M5RGB灯带RGB连接器中心网关RS485任务要求：完成*口服务器指定端口的配置。在中心网关添加表中所列的连接器，并正确配置连接器参数。确保中心网关能采集到正确数据和控制相关执行器设备确保采集到的数据能正确上报到物联网云平台。完成以上任务后请做以下步骤：将串口服务器WEB端串口列表界面截图，另存为B-3T.jpg。 将LED显示屏的连接器编辑界面截图，另存为B-3-2.jpg。 将ADAM4150的连接器编辑界面截图，另存为B-3-3.jpg。 将ZigBee协调器的连接器编辑界面截图，另存为BT-4.jpg。 将ADAM4O17的连接器编辑界面截图，另存为B-3-5.jpg。 将RGB灯带的连接器编辑界面假图，另存为B-3-6.jpg。 进入数据监控界面,选择ADAM4017连接器选项卡并截图,另存为B-3-7. jpg,要求截图中可以看到ADAM4017下各种设备的采集数据。进入数据监控界面，选择ZigBee连接器选项卡并截图，另存为B-3-8. jpg,要求截图中可以看ZigBee下各种设备的采集数据。4、物联网基础知识作为物联网工程实施人员，需具备物联网相关的基本知识，如物联网终端的站础概念、结构及功能物联网标识信息等。请完成下列填空题：1）传感器是将（）转换成电量的元件或装置。2）云计算是对（）技术的发展与运用。3）计算机网络按其所涉及范围的大小和计算机之间互联距离的不同,其类型可分为（）。完成以上任务后请做以下步骤：将以上填空结果按题目分三行写入到文本文件中，另存为B-4T.txt。5、网络进阶知识目前物联网领域处于高速发展阶段，涌现出很多新的技术和协议，如NB-loTC。AP低开销的简单协议、MQTT消息列队传输协议,它们在物联网中得到广泛的应用。任务要求：请描述HINBToT的几个特点，另存为B-5T.txt。清描述出CoAP协议基于什么架构，另存为B-5-2.txt°请描述出MQTT是什么标准，另存为B-5-3.txt。6、流程图绘制请参赛选手使用VISIO软件根据任务要求的描述，自行绘制流程图或拓扑图型，要求排版整齐，美观。任务要求：绘制工位上物联网平台设备拓扑示意图，要求虚线表示无线通信、实线表示有线通信,将文件另存为“物联网平台设备拓扑示意图.vsdx”。模块C：物联网软件部署与系统集成（15分）*注：根据要求完成相应的任务，本模块的结果文件需保存到服务器电脑上的“D:提交资料模块C”文件夹下，该目录需参赛选手自行创建。比赛结束后将“D:提交资料”文件夹及以下的全部内容拷贝到U盘根U录下，作为提交资料的副本备份。1、新零售门店的部署在“服务器”电脑上登录SQLServer数据库管理平台，完成“新零售门店”中相关数据库的创建。创建成功后截图，要求创建的数据库文件路径保存在“C:Store”下,数据库名称为StoreDatabase,创建成功后截图,要求该截图需体现创建的数据库名称、在数据库管理器相应的窗口中显示的文件路径，两个都用红色记号圈出，将截图另存为CTT.jpg。注：使用数据库管理器工具时，连接的数据库服务器名称请使用正确的方式进行连接。在“服务器”电脑的HS中新建一个端口号为9700、名称为“Store+赛位号”的网站，将其路径指到“新零售门店”的WEB服务程序，实现“新零售门店"WEB服务程序的部署。要求将此站点的高级设置界面截屏，用红色记号分别圈出网站、端口，另存为CT-2.jpg。注意：要求HS服务部署到“服务器”电脑上，若未按要求进行部署，则IIS服务端部署处不得分。对新零售门店服务/端的web.config数据库配置部分进行完善并截图，体现服务器IP、用户名、密码，将该部分进行截图，要求使用红色记号圈出表示，将截图另存为C-13.jpgo登陆Web端新零售门店管理系统，创建一个新门店，店名“科技园店”，门店编号：166+三位赛位号（不足三位的前面补0,如赛位号为5,则166005）,营业年份10,其他参数按正确的数据输入，将带有正确参数的添加界面截图，另存为C-l-4.jpgo在Web端新零售门店系统为上述门店新增一个员工，员工姓名：员工十三位赛位号,员工账号:Staff+三位赛位号（不足三位前面补0,如赛位号为5,则StaffOO5）,员工密码：123456,所属门店：科技园店，并设置成店长，其他参数按正确方法自行设置，保存完成后将员工管理界面截图，另存为CT-5.jpg完成对PC端新零售门店管理系统的安装配置，对新零售门店管理系统配置界面中“系统配置”标签页进行截屏，要求使用红色记号圈出配置的参数（门店服务端的IP、端口、门店编号），另存为CTW,加g,完成配置后，登录PC端新零售门店系统，进入设备控制界面，对设备控制界面进行截图，要能显示视频监控画面，另存为CT-7.jpg。进入PC端智能门店管理系统，把下表4个商品信息进行添加并入库，将带有商品数量、商品图片的商品管理界面截图（每种商品需使用竞赛资料提供的商品图片），另存为CT-8.jpg。名称条码价格单位数量华为Mate20Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii3999部2小米Mix3Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii3299j.3荣耀v20Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii3599部3IPhoneXSIiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii8999部22、云平台的配置使用浏览2#访问物联网公平台，在给定的关健信息表上使用相应的K平台帐号登录，并根据任务要求完成相关的操作。任务要求：新增一个项目，项目名称为“智慧城市”，并在此项目下添加设备，名称为“中心网关”，其相关参数由参赛选手按正确方法自行设置。将工位上的中心网关所创建的设备同步到云平台。完成以上配置请做以下步骤：进入设备传感器界面，要求网关设备状态为“在线”状态。打开实时数据状态，将至少能看到5个以上传感器数据的界面截图，另存为C-2-1. jpg 将历史传感数据界而截图，另存为C-2-2.jpg,要求界面体现温度、湿度、CO2、光照的监测数据。 将项H概览的项目总览界面截图，另存为C-2-3.jpg,要求图中能看到相应的数据。3、水库闸门系统水库闸门系统，厂区排放出来净化水会流入一个水库区，该区安装了一个电控闸门（电动推杆），开闸时推杆收回，关闸时推杆推出，控制开闸门的按钮由限位开关1开关代替，控制关闸门的按钮由接近开关1代替。当闸门未闭合时警示灯亮，闸门闭合时警示灯灭。系统同时需要监测风速、噪音、烟雾、人体等信息。任务要求：系统全部选用有线设备。在云平台上创建自动控制策略。使用云平台绘制图形化界面设计一个应用，名为“水库闸门系统”，要求显示风速、噪音、烟雾（有烟/正常）、人体（有人或无人）和闸门（未闭合已闭合）的实时信息C界面上要用动画显示闸门放水切换画面和报警灯旋转画面。界面参照提供的效果图、使用图片资源、布局合理美观。完成以上任务后请做以下步骤: 将开闸门的控制策略编辑界面樵图，另存为C-3T.jpg。 将关闸门的控制策略编辑界而截图，另存为C-3-2.jpg。 将开警示灯的控制策略编辑界面截图，另存为C-3-3.jpg。 将关警示灯的控制策略编辑界面截图，另存为C-3-4.jpg。 将创建完成的应用运行界面截图，要求图中可以看到各传感器显示的监控数据,另存为C-3-5.jpg。4、办公区环境系统工厂的办公区域内需要监测当前环境中的温度、湿度、光照、空气质量、火焰等信息。区域内装有排气处进行室内的通风排气，并配备照明灯负责办公区的照明,办公区墙上装有公告板LED屏用于显示公告信息。任务要求：系统全部选用无线设备。使用云平台绘制图形化界面设计一个应用，命名为“办公区环境系统”，要求显示温度、湿度、光照、空气质量和火焰的实时数值；点击开关按钮能分别控制照明灯、排气扇等设备；通过界面上的公告发布框，能将信息发布到公告板上。界面上的灯和风扇要有动画效果。界面参照提供的效果图、使用图片资源、布局合理荚观。完成以上任务后请做以下步骤：将创建完成的应用运行界而截图，要求图中可以看到各传感器显示的监控数据，另存为C-4-l.Jpgo使用ViSiO绘制该系统的设备架构图，另存为“办公区环境系统设备架构图.vsdx”。模块D：物联网平台运行维护（20分）*注：根据要求完成相应的任务，本模块的结果文件需保存到服务器电脑上的“D:提交资料模块D”文件夹下，该目录需参赛选手自行创建。比赛结束后将“D:提交资料”文件夹及以下的全部内容拷贝到U盘根U录下，作为提交资料的副本备份。1、硬件设备调试使用一个设备，将竞赛资料中提供的HEX固件下载到该设备上，使用串口调试工具对设备进行调试；使用提供的指令信息向设备发送请求，实现关键数据的获取。任务要求：将竞赛资料中提供的HEX固件卜.栽到该设备上。查阅竞赛资料中提供的调试说明文档。使用串口调试工具对设备进行调试。完成以上任务后请做以下步骤：将串口助手软件发送【信息1】指令的界面截图，另存为DTT.jpg。将串口助手软件发送【信息2】指令的界面截图，另存为DT-2.jpg。2、Ubuntu系统维护在物联网系统中通常会发生一些安全问题，作为物联网I：程师需对系统进行安全配置。请对服务器电脑上部署的虚拟机Ubuntu操作系统进行安全维护工作，并使用账号、密码登录系统，完成指定的功能配置。任务要求：使用命令开启系统的简单防火墙功能,将命令和执行后的结果截图，另存为D-2-l.jpgo使川命令修改时区为中国时区，将命令和修改后的结果截图，另存为D-2-2.jpg0使用命令作看当前系统的内核版木，将命令和执行后的结果截图，另存为D-2-3.jpgo使用命令直看系统安装包的统计信息，将命令和执行后的结果截图，另存为D-2-4.Jpgo使用命令查看/home目录占用空间，将命令和执行后的结果截图，另存为D-2-5.jpgo3、MySQL数据库维护MySQL是最流行的关系型数据库管理系统之,可以大大降低项目上总体的成本。请参赛选手使用安装包在Ubuntu系统上安装MySQL数据库,在Hbuntu终端能正常访问数据库，根据任务要求完成相应的配置。任务要求：在Ubuntu系统配置允许外部访问3306和22端口。在UbUntU系统上安装MySQL数据库并做好配置，确保任何IP的客户端都能访问数据库。完成以上任务后请做以下步骤：在Ubuntu终端使用命令查看允许外部访问的端口列表并假图，另存为D-3-l.jpgo在IIbiintu终端使用命令查看所安装的MySQL版本信息并截图，另存为D-3-2.jpg0在Ubuntu终端使用命令将“dbIoT.sq,文件导入到数据库，将命令和执行后的结果截图，另存为D-3-3.jpg。在Ubuntu终端登录到MySQL数据库,使用查询语句查看所导入库中的“Iuser”表的所有记录并截图，另存为D-3-4jpg。在Ubuntu终端登录到MySQL数据库，使用命令查询当前数据库进程数并截图，另存为D-3-5.jpg。在UbUntU终端登录到MySQL数据库，使用命令杳看锁超时时间并截图，另存为B-3-6.jpg。将NaViCat连接MySQL数据库的界面截图，要求图中能看到数据库列表,另存为D-3-7.jpgo4、Windows系统维护在物联网系统中通常会发生一些安全问题，作为物联网工程师需对Window系统进行性能的优化配置，请在服务器电脑上优化相应的项目。任务要求： 在服务器电脑的C盘创建IOT文件夹，赋FEveryone所有者完全控制权限，将配置界面截图，另存为D-4T.jpg。 将系统的虚拟内存设置为自动管理所有驱动器的分页文件大小的配置界面截图，另存为D-4-2.jpg。 设置密码最长使用期限50天（非域成员），将配置界面截图，另存为D-4-3.jpg 后用关机清除虚拟内存页面文件，将配置界面截图，另存为D-4-4.jpg。 启用允许匿名SID/名称转换，将配置界面截图，另存为D-4-5.jpg。 在控制台使用命令查看ip地址和物理地址映射，将命令和执行后的结果截图，另存为D-4-6.jpg。5、设备数据截取使用一个设备，将竞赛资料中提供的HEX固件下载到该设备上，程序启动后，会实时向外发送一组数据，数据是经过对称加密的，关键信息在任务书中有体现，需参赛选手自行找到关犍信息。利用剩余的设备资源，实现数据的截取和分析保存。任务耍求： 对截取到的数据进行解码，将解码内容保存，另存为D-5T.txt。 对提供的“code.rar”文件进行解压（解压密码在相应的信息中取得），打开提取出来的IXt文件，将Ixl里面的内容进行解码，将解码的字节流，另存为D-5-2jpg。 将图片的内容通过识别设备扫描后放到文本文件中，另存为D-5-3.txt。 请描述出波特率、解码方式，把结果保存到文本文件，另存为D-5-4.txt02022年全国职业院校技能大赛中职组物联网技术应用与维护第一赛程赛位号:竞赛须知一、注意事项1、检查硬件设备、电脑设备是否正常，检查竞赛所需的各项设备、软件和竞赛材料等；2、竞赛任务中所使用的各类软件工具、软件安装文件等，都已拷贝至U盘上，请自行根据竞赛任务要求使用；3、竞赛过程中请严格按照竞赛任务中的描述，对各物联网设备进行安装配置、操作使用,对于竞赛前已经连接好的设备，可能与后续的竞赛任务有关，请勿变动；4、竞赛任务完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密。二、竞赛环境序号设备名称单位数量1物联网工程应用实训系统3.O套12物联网工具箱及耗材包套13服务器（计算机上有标注）台、14工作站（计算机上有标注）台1第二赛程模块E：物联网应用辅助开发（25分）*注：根据要求完成相应的任务，木模块的结果文件需保存到服务器电脑上的“D:提交资料模块E”文件夹卜.，该目录霜参赛选手自行创建。比赛结束后将“D:提交资料”文件夹及以下的全部内容拷贝到U盘根目录下，作为提交资料的副木备份。1、网络链路系统搭建物联网网络链路环境，在网络链路系统区域安装相应的设备:路由器、交换机、物联网应用开发终端，为后续的各功能模块提供稳定的网络传输链路。*注：参赛选手需自行制作合格的网线，若选手无法实现，可以填写“协助申请单”后，领取成品网线，但提出申请后，将按标准扣分。该网线处理不好，会影响后续部分任务完成。灯光控IM系统网络跳路系找公竹板发布系线实线表示网孔板间RC设备安装布局图网络配置项配置内容网络设置WAN口连接类型固定IP地址IP地址192.168.【赛位号】.1子网掩码255.255.255.O网关192.168.【赛位号】.254首选DNS192.168.【赛位号】.254无线设置无线网络关闭局域网设置LAN口IP设置手动IP地址172.16.【赛位号】.1子网掩码255.255.255.O路由器配置表设备连接器名称连接设备端口LED显示屏Led连接器串口服务器COM2ADAM4150ADAM4150连接器COM3ZigBee协调器ZigBee连接器COM4ADAM4017ADAM4017连接器C0M5串11服务器配置表设备参数值所有模块网络号（Pann）参考关键信息表设定信道号(Channel)参考关键信息表设定序列号自行设定ZigBee配置表设备名称配置内容备注服务器IP地址：172.16.【赛位号】,11工作站IP地址：172.16.【赛位号】.12物联网应用开发终端IP地址：172.16.【赛位号】.14串口服务器IP地址：172.16.【赛位号】,15中心网关IP地址：172.16.【赛位号】.16用户名：newland密码:DeWland网络设备IP地址表任务要求：将路由器、交换机、服务器、工作站、串口服务器、物联网网关等设备组成局域网，并确保整个网络畅通。请参赛选手根据以上表格参数内容分别设置路由器、串口服务器、设备的网络地址。完成以上任务后请做以下步骤： 将路由器上网设置的界面截图,另存为ET-LjPg0 将路由器LAN口设置的界面截图，另存为E-l-2.jpgo 将路由器无线设置的界面进行截屏，另存为ET-3.jpg。 将IP扫描工具的扫描结果截图（IP地址至少需体现：中心网关、串口服务器、服务器、工作站）,另存为ET-4.jpg。2、物联网应用原型设计请参赛选手使用提供的素材完成原型设计，原型界面要求如卜图所示，使川原型设计工具完成应用界面的设计。实景互动学习系统后台maOiKHiOI99282考团名：关于布O/摆&-用码IiIiL*4ttR成炳表今国帏苫8情况分析唬植&故猿U.HK停:19IMIJ：201S1101002OtNQ®岌花GfQ)白IQ1M92M3，试名：修IX网C««4血Vtr4,中«:1l>MttB:201S11.1010020时用®，Qf«屯“RE61MA1019892884考证台；用成物取网旷11答卷：0阿20ia11101002。HUf4-*W潮M敛Bl0tno®'*GfM¾*任务要求：AXUreRP设计原型界面。完成以上任务后请做以下步骤：完成以上功能，请将生成的AXure工程文件另存为“原型设计.rp”。3、AIOT智能家居系统系统需要实时监测室内的光照、温度、湿度，监测厨房的烟雾，大厅是否有人，监测卧室地面是否有水，楼道入户门是否关紧，并在室内装有警示灯在发生异常时提示业主。业主特别要求不改动室内的装修。请参赛选手使用提供的AloT账号登录系统，根据任务要求完成相关任务。任务要求：该系统采用ZigBCO通讯方案。在虚拟仿真界面中，根据需求完成智能家居设备的选型、连线，配置。配置各设备每隔5秒生成一个随机值，温度范围设定在T(TC-60C之间,湿度范围设定在0%TO0%之间，光照范围设定在OLUX-20000LuX之间。人体、水浸、门磁要求生成随机值，间隔5秒，开启模拟实验。在虚拟机终端界面下载HOmeASSiSIanl安装文件，使用命令解压缩下载的文件。配置n2n容器使用的MQTT服务地址和端口。启动HOmCASSiSIanI服务所需的相关docker容器(该过程需要耗费一定的时间，请耐心等待）。在HomeAssistant配置文件中完成MQTT服务的正确配置。打开HolneASSiStant页面，使用给定的AIoT平台账号和密码完成用户注册，确保与设备的数据通讯。根据下表要求将HomcAssistarit上的设备名称修改成中文名称。庠号1人体occupancy2烟雾smoke3温度temperature4湿度humidity5光照illuminance6水浸waterleak7警示灯alarm8门磁contact在HolneASSiStant平台添加一个名为“智能家居”的仪表盘,为此仪表盘添加一个“图片元索”卡片，根据以卜效果完成卡片的配置。根据以卜要求完成自动化配置。序号名称具体要求1报警灯开在报警灯关闭的环境中，检测到烟雾信息时，打开报警灯。2报警灯关在报警灯打开的环境中，未检测到烟雾信息时，关闭报警灯。完成以上任务请做以下操作： 在虚拟仿真界面开启模拟实验后，进行界面截图，另存为E-3T.jpg。 将m2m配置文件界面截图，另存为E-3-2.jpg。要求截图中可以看到具体的配置内容。 将HomeASSiStant配置MQTT服务文件界面截图,另存为E-3-3jpg。要求截图中可以看到MQn服务相关的配置信息。 将HOIneASSiStant的概览界面截图,另存为E-3-4.jpg。要求在截图中可以看到要求修改的中文设备名称。 将HOmeASSiStant的“智能家居”仪表盘界面截图，另存为E-3-5.jpg。要求截图中可以看到各传感器和执行器的具体监测数值。将HOmeASSiStant的自动化配置管理界面截图，另存为E-3-6.jpg。要求截图中可以看到配置的两条自动化规则，并且“上次触发”时间都有值。4、灯光控制系统使用块ZigBee板（黑色）模块，模块上安装双联继电器外接一个照明灯与风扇，同时该模块连接RGB灯带。利用竞赛资料提供的引用库与文档说明等资源，实现程序的开发，实现对设备的控制。任务要求：模块上电或复位后板上的灯全灭，外接的灯全灭、风扇停止。按键功能分单击、双击，并能反复执行。单击SWl键，板上的D4灯亮，其它灯灭，RGB灯带亮红色；继续单击SWI键，板上的1）3灯亮，其它灯灭，RGB灯带亮绿色；再一次单击S町,板上的D6灯亮，其它灯灭，RGB灯带亮蓝色：能循环执行。第8页共12页双击SWl键，板上的灯进入流水灯状态（D4-D3-D6-D5）和RGB灯带进入（红-绿-蓝）颜色切换状态。单击SW2键,照明灯亮,同时关闭风扇,板上的D4、D3和D6、D5灯进入交替亮灭状态（D4、D3灯亮，D6、D5灯灭：D4、D3灯灭，D6、D5灯亮，以此类推）；继续单击SW2键，开风扇，同时照明灯灭，板上的灯全亮；能循环执行。双击SW2键，板上的灯全灭，关风扇，照明灯灭，RGB灯带灭。安装设备时需考虑能方便点击板上的按键。完成以上任务后请做以下步骤：在这块ZigBee板上贴上标签纸并标明“E4”。开发完成后，将可以运行上述任务要求的Zigbee板安装到物联网设备搭建平台中标注的安装区域，接上电源。把工程源码拷贝到服务器电脑"D:提交资料模块E题4”目录下。5、液晶面板系统使用一个LoRa模块、一个温湿度光照二合一传感器，模拟液晶屏表盘功能的开发。09:12:!«表情光照:202IlUXAB任务要求：参照上图显示，按钮Key2、Key3为页面切换键，能分别进行A、B页面的顺序切换，Key2键为A页面，Key3键为B页面。显示A面时，板上的灯全亮，实时显示时间（默认时间12:00:00,文字为8px小号字体），点击Key4键，按顺序切换表情的三种状态“。软。显示B面时,实时显示光照值,板上的LEDl和LED2灯交替亮灭;当光照大等于100Liix时，心跳处于正常状态,每隔500毫秒在和之间切换;当光照小于100Lux时，心跳加速,每隔100毫秒切换状态。光照需要用公式自行换算。图例由参赛选手自行设计,要求与参考图一致。完成以上任务后请做以下步骤：开发完成后，将此设备贴上“E5”标签纸，安装到物联网设备搭建平台中标注的安装区域，接上电源。把工程源码拷贝到服务器电脑"D:提交资料模块E题5”目录下。6、公告板发布系统某小区进行了物联网信息的升级改造，安装智能化公告板（LED显示屏代音），为了解决公告板发热和夜间补光问题，在边上安装风扇和照明灯，利用下述任务要求开发的AndrOid应用程序，结合智能识别设备（超高频UHF代替）来控制风扇和照明灯的开与关。为了系统稳定，需使用数字量有线设备。新建AlIdroid应用程序，参考软件效果图，利用竞赛资料提供的引用库与文档说明、图片等资源，实现程序的开发。*注：为考核参赛选手对APT帮助文档的阅读理解能力，开发的调用包需选用nle_devices_vl.jar包进行设备的调用开发,否则将扣除一定的分数。任务要求：完成系统的硬件设备选型，并安装到对应的区域。所用到的串口服务器、数字量采集模块也安装在本区域。使用4个超高频标签纸或L用不干胶标签纸贴上，分别标注“开照明灯”、“关照明灯”、“开风购”、“关风扇”，放在
