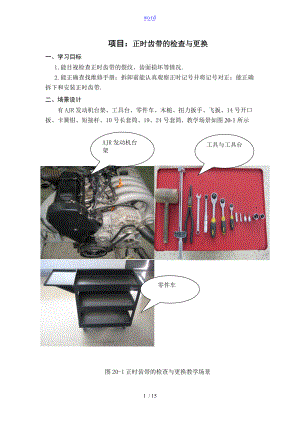

word项目：正时齿带的检查与更换一、学习目标1.能目视检查正时齿带的裂纹、齿面损坏等情况.2.能正确查找维修手册；拆卸前能认真观察正时记号并将记号对正；能正确拆下和安装正时齿带.二、场景设计有AJR发动机台架、工具台、零件车、木槌、扭力扳手、飞扳、14号开口扳、卡簧钳、短接杆、10号长套筒、19、24号套筒，教学场景如图20-1所示AJR发动机台架工具与工具台零件车图20-1正时齿带的检查与更换教学场景三、知识正时齿带破裂时，如果齿带被咬住，那么气门停在打开状态，同时发动机停止运转；破裂时如果发动机是空转，就意味着在行程顶部的活塞与X开的气门之间存有空隙。这两种情况下的破裂，损坏的只是正时齿带本身。但是，如果发动机是“过盈配合设计，活塞和气门占据着一样空间，它们之间没有间隙，那么很快就会损坏其他部件，如气门被弯曲，活塞受冲压等。因此，应该了解定期检查、与时更换正时齿带的重要性.四、作业单步骤、作业内容与技术要求图解1、 逆时针方向转动机油加注口盖，并取下机油加注口盖，放入零件车内。注意：零件车里无杂物，清洁干净。发动机外表无灰尘。图20-2转动机油加注口盖图20-3取下机油加注口盖图20-4 机油加注口盖2、用10号加长套筒+短接杆+小飞扳，按照从外向内对角线的方法拆下发动机罩盖螺栓(8个)，并取下发动机罩盖，放入零件车内。图20-5 发动机罩盖图20-6发动机罩盖2、 向上取下机油反射罩，并放入零件车内。注意：机油反射罩有机油应擦拭干净。图20-7机油反射罩4、向外打开正时齿轮上防护罩上的两个弹簧钢片卡，并取下正时齿轮上防护罩，放入零件车内。图20-8 弹簧钢片卡图20-9正时齿轮上防护罩。5、用5号内六角接头+中飞扳依次取下正时齿轮中防护罩上的螺栓3个，并取下正时齿轮中防护罩，放入零件车内。图20-10 拧松正时齿轮中防护罩上的螺栓图20-11正时齿轮中防护罩6、用TORXT40花键套筒+中飞扳，按照对角线的方法拆下曲轴皮带轮固定螺栓4个，并取下曲轴皮带轮，放入零件车内。图20-12 拧松曲轴皮带轮固定螺栓图20-13 曲轴皮带轮7、用5号内六角接头+中飞扳依次取下正时齿轮下防护罩上的螺栓2个，并取下正时齿轮下防护罩，放入零件车内。图20-14拧松正时齿轮下防护罩上的螺栓图20-15正时齿轮下防护罩8、在正时皮带上用粉笔做上箭头记号。须知事项：防止装配时皮带轮方向装反。图20-16正时皮带做标记9、用14mm的开口扳手，按照逆时针方向拧松正时齿带X紧轮的固定螺母。图20-17 拧松正时齿带X紧轮的固定螺母10、取下正时齿带，并放入零件车内。注意：应把所有拆下来的零件摆放整齐。图20-18 正时齿带11、正时齿带的检查：目视检查正时齿带外外表，如有橡胶层开裂断层，严重磨损，应与时更换正时齿带。图20-19 正时齿带外侧12、将正时齿带的内齿面稍做弯曲，目视检查正时带齿，如有剪切，脱层或齿根松裂应更换正时齿带。图20-20 正时齿带内侧13、用19mm套筒+大飞扳转动凸轮轴，使正时齿带后上防护罩与凸轮轴上的正时齿轮记号对齐右图中箭头所指的记号。注意：在装配零件前，应把所有零件清洗干净。图20-21 转动凸轮轴图20-22正时齿带对记号14、将正时齿带放入曲轴正时齿带轮上。图20-23 安装正时齿带15、将下防护罩放入原来位置，再用5号内六角接头+中飞扳依次拧紧正时齿轮下防护罩上的螺栓2个，最后用扭力扳手按规定力矩上紧(10N.M)。图20-24飞扳拧紧下防护罩螺栓图20-25扭力扳手拧紧下防护罩螺栓16、将曲轴皮带轮装在曲轴正时齿带轮上对准记号，用。图20-26定位记号图20-27飞扳拧紧曲轴皮带轮螺栓图20-28拧紧曲轴皮带轮螺栓17、用24mm套筒+大飞扳转动曲轴，使曲轴皮带轮标记与正时齿轮下防护罩上的标记对齐。图20-29 转动曲轴图20-30 对齐标记18、安装正时皮带 注意：齿形皮带和曲轴带轮接触面不能有机油，按照与拆卸的相反方向安装，最后用木锤轻轻将皮带敲与皮带轮在同一个平面上，皮带与皮带轮的齿槽一定要对准，并擦去做的记号图20-31正时皮带图20-32正时皮带19、调整并检查半自动X紧轮A、定位块必须嵌入汽缸盖的缺口内；B、将半自动X紧轮用专用工具逆时针转动直到两指针重合并旋紧半自动X紧轮C、用拇指用力弯曲齿形皮带，一指针应移向一侧，放松齿形皮带，X紧轮应回到初始位置。图20-33 定位块图20-34 调整X紧轮20、将中防护罩放入原来位置，再用5号内六角接头+中飞扳依次拧紧正时齿轮中防护罩上的螺栓3个，最后用扭力扳手按规定力矩上紧(10N.M)。图20-35 拧紧正时齿轮中防护罩上的螺栓图20-36 扭力扳手上力矩21、向内扣紧正时齿轮上防护罩上的两个弹簧钢片卡。图20-37弹簧钢片卡22、装上机油反射罩图20-38机油反射罩23、将发动机罩盖装上，用10号加长套筒+短接杆+小飞扳，按照从内向外对角线的方法拧紧发动机罩盖螺栓(8个)，用扭力扳手按照规定力矩拧紧25N.M图20-39发动机罩盖图20-40拧紧发动机罩盖螺栓24、按顺时针方向拧紧机油加注口盖。注意：最后清洁工具，整理场地。图20-41机油加注口盖五、考核单评价内容配分序号具体指标分值教师分数学生分数教师评分仪容仪表101工作服、鞋穿戴整洁42发型、指甲等符合工作要求33不佩戴首饰、钥匙、手表等3工作安全104使用过程中不损伤车辆和用具55操作过程中没有造成人身伤害5工作过程706清洁工作台、准备相关用品17取下机油加注口盖18拆下发动机罩盖螺栓，并取下发动机罩盖不按对角线拆全扣。39取下发动机罩盖110取下机油反射罩111取下正时齿轮上防护罩112拆下正时齿轮中防护罩紧固螺栓，并取下正时齿轮中防护罩选错一个工具扣1分313拆下皮带轮紧固螺栓，并取下曲轴皮带轮选错一个工具扣1分，不安对角线拆扣1分314拆下正时齿轮下防护罩紧固螺栓，并取下正时齿轮下防护罩选错一个工具扣1分215松动X紧轮固定螺母选错工具扣1分216正时齿带上做记号没做记号扣1分217取下正时齿带218检查正时齿带少检查一处扣1分.419转动凸轮轴正时齿轮选错工具扣1分220正时齿带后上防护罩与凸轮轴上的正时齿轮记号对齐没对记号的扣3分421正时齿带放入曲轴正时齿带轮上皮带装反扣1分322安装下防护罩没按规定力矩上紧扣1分323曲轴皮带轮装在曲轴正时齿带轮上对准记号224拧紧曲轴皮带轮固定螺栓没按规定力矩上紧扣1分425转动皮带轮选错工具扣1分226曲轴上的皮带轮标记与正时齿轮下防护罩上的标记对齐没对记号的扣3分427安装正时皮带不按技术要求扣2分428擦去正时齿带上做记号129调整并检查半自动X紧轮如定位块未嵌入汽缸盖的缺口内扣2分，两指针未重合的扣2分530安装中防护罩没按规定力矩上紧扣1分231安装上防护罩232安装机油反射罩133安装发动机罩盖134拧紧发动机罩盖螺栓没按对角安装扣1分，没按规定力矩上紧扣1分335拧紧机油加注口盖1职业素养1036物品排放有序337动作规X、安全338在规定时间完成2395S工作2六：学习心得15 / 15
