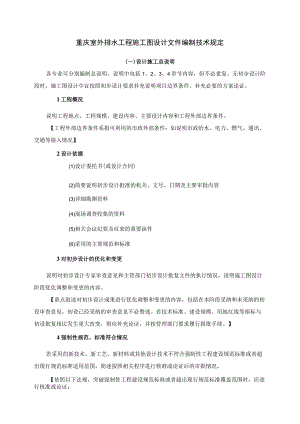

重庆室外排水工程施工图设计文件编制技术规定(一)设计施工总说明各专业可分别编制总说明，说明中包括1、2、3、4章节内容，但不必重复。无初步设计阶段时，施工图设计中宜按照初步设计要求补充说明项目边界条件、补充必要的方案论证。1工程概况说明工程地点、工程规模、建设内容、主要设计内容和工程外部边界条件。【工程外部边界条件系指可利用的市政外部条件：如说明市政给水、电力、燃气、通讯、交通等接入情况】2设计依据(1)设计委托书(或设计合同)(2)简要说明初步设计批准的机关、文号、日期及主要审批内容(3)详细勘测资料(4)现场调查收集的资料(5)相关会议纪要及往来的重要函件(6)采用的主要规范和标准3对初步设计的优化和变更说明对初步设计专家审查意见和主管部门初步设计批复文件的执行情况，说明施工图设计阶段优化调整和变更的内容。【重点叙述对初步设计成果进行优化调整和变更的内容，包括在本阶段采纳和未采纳的初设审查意见，初设已经采纳的审查意见不必赘述。若技术标准、建设规模、用地红线等指标与初设批复相比发生重大改变，则应补充论证，并按管理部门要求履行报批手续。】4强制性规范、标准符合情况若采用的新技术、新工艺、新材料或其他设计技术不符合强制性工程建设规范标准或者超出现行规范标准适用范围，简述按照相关程序进行核准或论证后的审批情况。【依照以下法规，突破强制性工程建设规范标准或者超出现行规范标准覆盖范围时，应进行核准或论证：1 .建设工程勘察设计管理条例（国务院令第293号）第二十九条：建设工程勘察、设计文件中规定采用的新技术、新材料，可能影响建设工程质量和安全，又没有国家技术标准的，应当由国家认可的检测机构进行试验、论证，出具检测报告，并经国务院有关部门或者省、自治区、直辖市人民政府有关部门组织的建设工程技术专家委员会审定后，方可使用。2 .“采用不符合工程建设强制性标准的新技术、新工艺、新材料核准”行政许可实施细则（建标（2005）124号）第三条：拟采用不符合工程建设强制性标准的新技术、新工艺、新材料是，应当由该工程的建设单位依法取得行政许可，并按照行政许可决定的要求实施。】5工艺设计5.1排水管渠（1）雨水管渠和排涝设施简述流域水系及雨水管网现状与规划情况，分析说明下游排水出路；说明汇水面积、暴雨重现期、内涝防治重现期、降雨历时、径流系数等设计参数；说明排涝行泄通道设计水深、流速和设计退水时间；说明临时管道设计标准和排水出路。【依照上位规划并结合现状地形管线资料，阐述工程范围内雨水管网现状及规划情况，确定设计管道的本段流量、转输流量以及上、下游雨水管道的衔接标高和位置。雨水管渠的设计流量应根据雨水管渠设计重现期确定，排涝行泄设施的设计水量应根据内涝防治设计重现期及对应的最大允许退水时间确定。当汇水面积大于2km2时，应考虑区域降雨和地面渗透性能的时空分布不均匀性和管网汇流过程等因素，采用数学模型法确定雨水设计流量。】（2）污水管道简述污水管网和污水处理厂现状与规划情况，说明下游排水出路；说明近远期服务面积、人口密度、用水定额、综合生活污水量变化系数、地下水入渗系数等设计参数,确定旱季设计流量和雨季设计流量。【依照室外排水设计标准GB50014,无论排水体制采用分流制还是合流制，污水干管设计中预留部分容量收集受污染的初期雨水，根据当地气候特点、污水收集范围、管网质量，雨季设计流量可以是旱季流量的38倍。分流制污水管道应按旱季流量设计,并在雨季设计流量下校核。】(3)合流管渠说明设计合流管渠的思路、设计截流倍数、截流溢流方式和截流量控制方式，管渠平纵面布置情况。【合流制区域应优先通过源头减排系统的构建，减少进入合流制管道的径流量，降低合流制溢流总量和溢流频次。合流制排水系统的溢流污水，可采用调蓄后就地处理或送至污水厂处理等方式，处理达标后利用或排放。就地处理应结合空间条件选择旋流分离、人工湿地等处理措施。合流制排水系统调蓄设施宜结合泵站设置，在系统中段或末端布置，应根据用地条件、管网布局、污水处理厂位置和环境要求等因素综合确定。截流倍数的确定直接影响环境效益和经济效益，其取值应综合考虑受纳水体的水质要求与环境容量、城市级别、人口密度及降雨量等因素。截流倍数应根据旱流污水的水质、水量、受纳水体的环境容量和排水区域大小等因素经计算确定，并宜采取调蓄等措施，提高截流标准，减少合流制溢流污染对河道的影响。同一排水系统中可采用不同截流倍数。】(4)管渠改造工程简述存在的问题，如管道缺失、管道混接、管道缺陷；缺陷管渠应简述缺陷等级和改造原则，采用非开挖修复时说明修复方法的适用性、修复后的使用年限和修复前后过流能力对比，开槽施工时说明放坡条件、支护方式和对现状管线的保护或迁改方式。【针对存在缺陷的管道，根据内窥报告，重点分析管道病害，针对不同的缺陷等级、现场施工条件并结合经济分析，科学选取工程适用的管道修复工艺。叙述拟采取的管道非开挖修复工艺特点、施作方法、预处理措施，以及对非开挖修复管道过流能力校核。】(5)特殊管段说明管渠架空、倒虹管、高跌水、非开挖施工、非开挖修复等特殊管段设计的主要参数和基本情况，必要时提出专项施工方案建议。【重点叙述工程采用架空、倒虹管、高跌水、非开挖施工、非开挖修复等特殊设计的原因及适用条件，补充特殊管段设计采用的管材及参数、结构设计、特殊基础处理、危大工程施工注意事项等】(6)水力计算列出主要管渠的水力计算表，反映主要设计流量、管渠断面尺寸、坡度、内壁粗糙系数、充满度、流速，以及设计管道过流能力等，雨水管渠应进行内涝校核，污水管道按照雨季流量校核，必要时污水管道按照近期流量校核。计算说明雨水口等地面收水设施的汇水流量和设计泄流能力。(7)上下游衔接说明管渠平纵面布置情况，说明与上下游管渠的衔接，排放水体时说明出水口和水体常水位、洪水位的关系。建筑小区室外排水管道说明接纳市政雨污水管道的直径、检查井位置和标高。排水管渠下游短期临时排放须分析说明合理性、可行性，提出临时排放期间的使用要求和保护措施，提出永久转换的要求。【排水出水口设计应取得相关规划、环保、水利等有关部门的同意。河道排出口应采取防冲刷加固措施，并简述洪水影响评价相关结论及意见。雨水管渠临时排放须确保安全且不影响他人权益，污水管道临时排放应说明使用要求和防止污染的措施，临时排放都应取得相关部门同意，并应提出永久转换的具体措施和时限等要求。】(8) 说明管渠材质和接口形式，说明基础形式和基础处理方式，说明管渠覆土要求、防腐要求，说明沟槽施工工艺、回填材料及回填要求，说明管道穿越铁路、公路、河流、深覆土段、架空段的特殊处理措施，说明管道严密性试验要求，说明对管渠内窥检测的要求。【管渠材质选择依照关于进一步加强城市排水管网工程建设质量管理工作的通知(渝建发(2019)10号)以及重庆市建设领域禁止、限制使用落后技术通告(2019年版)等相关要求执行。管材特性等应满足对应国家标准、行业标准等有关规定。重点叙述对特殊地基处理段的严密性、防渗漏、防沉降措施，以及管道抗震设计。管道接口、回填材料及回填要求，应按照室外排水设计标准GB50014以及山地城市室外污水管网建设技术标准DBJ50/T-374有关规定执行。依照关于进一步加强城市排水管网工程建设质量管理工作的通知(渝建发(2019)10号)，排水管网工程竣工验收资料应当包含管道内窥检测报告(含影像资料)、竣工测量成果资料等相关工程资料。】(9) 说明附属构筑物(检查井、跌水井、急流槽、跌落管、消能井、消力池、明暗转换井、压力井、水封井、沉泥井、密闭井、通气井、雨水口、截流溢流井、分流井、出水口等)的形式和要求。【依照重庆市建设领域禁止、限制使用落后技术通告(2019年版)，禁止使用砖砌检查井，推荐使用装配式混凝土检查井、塑料检查井等。重点叙述附属构筑物的适用条件、工艺形式、结构做法等。】5.2 再生回用水管道说明再生回用的水源水质和用水量情况，说明输水干管尺寸和平纵面布置情况，说明工作压力、管材、接口、基础处理、覆土要求，说明沟槽施工工艺、回填材料及回填要求，说明防腐、调压、排气、排泥、检修、防水锤和用水安全措施，说明管道穿越铁路、公路、河流、深覆土段、架空段、陡坡地段的特殊处理措施。5.3 雨水调蓄设施(1) 说明雨水调蓄设施的功能、形式和规模，说明调蓄设施的服务范围，计算调蓄水量。【根据在排水系统中的位置，调蓄设施可分为源头调蓄、管渠调蓄和排涝除险调蓄设施。】(2) 说明调蓄的工艺流程和设计参数，说明调蓄设施的构造特点、主要尺寸，说明设备选型、性能参数和运行要求。【用于削减峰值流量的雨水调蓄设施应优先设置于地上，当地上空间紧张时，可设置在地下；当地上建筑密集且地下浅层空间无利用条件时，可采用深层调蓄设施。】(3) 说明进水方式和必要的拦渣、消能措施，说明清淤冲洗方式、放空方式、排放出路及消毒方式，说明排气、除臭等附属设施主要技术参数、安装要求及运行要求，说明安全防护措施。【调蓄设施的放空方式应根据调蓄设施的类型和下游排水系统的能力综合确定，可采用渗透排空、重力放空、水泵排空或多种放空方式相结合的方式。雨水调蓄池使用一定时间后，特别是当调蓄池用于径流污染控制或削减排水管道峰值流量时，易沉淀积泥。因此，雨水调蓄池应设置清洗设施。清洗方式可分为人工清洗和水力清洗，人工清洗危险性大且费力，尽量采用水力清洗，将人工清洗作为辅助手段。根据调蓄设施排放出路(管渠、各类受纳水体等)，确定出水水质。其中雨水调蓄池的清淤冲洗水和用于控制径流污染但不具备净化功能的雨水调蓄设施的出水应接入污水系统。对全地下用于径流污染控制的封闭式结构的调蓄池而言，为防止有害气体在调蓄池内积聚，应提供有效的通风排气装置。经验表明，4次h6次/h的空气交换量可以实现良好的通风排气效果。若需采用除臭设备时，设备选型应考虑调蓄池间歇运行、长时间空置的情况，除臭设备的运行应能和调蓄池工况相匹配。】(4) 说明工艺管道的材质、规格、安装要求及防腐要求。(5) 说明附属建构筑物设计情况。【附属建构筑物包括但不限于接收池、通过池、联合池和格栅井等。】5.4 泵站简述以下内容：泵站的形式、流量计算、规模，构筑物的设计参数、尺寸，水泵扬程计算，设备的性能参数、数量、安装要求及运行要求，工艺管道的材质、规格型号、安装要求及防腐要求，附属建构筑物的规格、数量等。（1） 说明泵站规模、旱季和雨季设计流量、泵站形式、平面布置、高程布置、主要尺寸。【排水泵站宜按远期规模设计，水泵机组可按近期规模配置。污水泵站的设计流量应按泵站进水总管的旱季设计流量确定，污水泵站的总装机流量应按泵站进水总管的雨季设计流量确定。雨水泵站应采用自灌式泵站。污水泵站和合流污水泵站宜采用自灌式泵站。泵站室外地坪标高应满足防洪要求，并应符合规划部门规定，泵房市内地坪应比室外地坪高02m0.3m；易受洪水淹没地区的泵站和地下式泵站，其入口处地面标高应比设计洪水位高0.5m以上；当不能满足上述要求时，应设置防洪措施，以保证洪水期间水泵能正常运转。（2） 说明泵站格栅选型、水泵机组选型、设备性能参数、机组数量配置和运行要求。【水泵台数不应少于2台，且不宜大于8台。当水量变化很大时，可配置不同规格的水泵，但不宜超过两种，也可采用变频调速装置或采用叶片可调式水泵。污水泵房和合流污水泵房应设备用泵，当工作泵台数小于或等于4台时，应设1台备用泵。工作泵台数大于或等于5台时，应设2台备用泵；潜水泵房备用泵为2台时，可现场备用1台，库存备用1台。雨水泵房可不设备用泵。下穿立交道路的雨水泵房可视泵房重要性设置备用泵。选用的水泵在设计扬程时宜在高效区运行。在最高工作扬程和最低工作扬程的整个工作范围内应能安全稳定运行。2台以上水泵并联运行合用一根出水管时，应根据水泵特性曲线和管路工作特性曲线验算单台水泵工况。】（3） 说明防腐蚀、地面排水、设备吊装设计，说明有毒有害气体检测报警设备、防护设施、冲洗设施、起吊设备等配置情况。【排水泵站的特征是潮湿和散发各种气体，极易腐蚀周围物体，因此其建筑物、附属设施、水泵、管配件等都需要采取相应的防腐措施，一般为设备和配件采用耐腐蚀材料或涂防腐涂料，如栏杆和扶梯等采用玻璃钢等耐腐蚀材料。排水泵站相应的防护措施有：（1）良好的通风设备；（2）防火防爆的照明、电机和电气设备；（3）有毒气体监测和报警设施；（4）与其他建筑物有一定的防护距离。】（4） 说明附属建构筑物、防洪、除臭、事故应急排放等设计情况。【为了便于清洗集水池或检修水泵，泵站集水池前应设置阀门或闸槽。泵站前宜设置事故排放口，供泵站检修时使用。为防止水污染和保护环境，污水泵站和合流污水泵站设置事故排出口应报有关部门批准。】5.5 污水处理厂（包括再生回用水厂、水质净化厂）工艺设计(1) 说明污水厂服务范围、建设形式（地上、半地埋、全地埋等）、设计规模及变化系数，说明污水厂进出水水质、处理工艺、尾水出路、防洪标准。简要说明环评及其批复对排放标准、尾水排放方式、水质水量在线监测、废气处理、污泥处理处置等等重要要求；简要说明排污口论证、行洪论证等专项论证的重要结论。【重点叙述污水厂服务范围内是否有工业企业及企业水质特征，处理工艺选择的针对性。尾水排放和防洪标准除满足相关国家、地方法规标准和规划外，还应符合项目排污口论证和行洪论证等专项论证报告的要求。(2) 说明各单体构筑物的形式、设计流量、校核流量、主要设计参数、尺寸及数量，主要工艺单元说明如下参数：格栅：栅隙、过栅流速；平流沉砂池：流速、停留时间；曝气沉砂池：水平流速、停留时间、曝气量；旋流沉砂池：停留时间、表面水力负荷；沉淀池：沉淀时间、表面水力负荷；生物池（活性污泥法）：污泥负荷、污泥浓度、水力停留时间、回流比；生物池(生物膜法)：水力负荷、主要污染物容积负荷；滤池：正常滤速、强制滤速、反冲洗强度及时间；接触消毒池：停留时间；紫外线消毒渠：有效剂量；加药间：药剂种类、投加点、加药量；污泥浓缩池：进出泥含水率、固体负荷；污泥消化池：温度、消化时间、挥发性固体容积负荷；污泥脱水系统：污泥产量、进出泥含水率、污泥贮存时间；尾水排放管路和出水口：说明尾水出路、排放管渠断面尺寸、与防洪水位关系、出水口形式，提升排放时说明机组选型和运行方式。【污泥脱水系统的工艺、含水率及污泥贮存时间的选择应符合重庆市城镇生活污泥无害化处置“十四五”规划(20212025年)的相关要求，并与后端处置方式相适应。】(3) 说明各单体构筑物主要设备的性能参数、数量、安装要求及运行要求，说明工艺管道的介质、性能参数、材质、安装要求及防腐要求。(4) 说明其他附属建构筑物的规格、数量等。【附属建构筑物主要有辅助生产用房(如鼓风机房、加药间、变配电间、机修间等)、管理用房、生活设施用房等，其建筑面积应符合城市污水处理工程项目建设标准和其他现行国家、地方法规标准的相关规定。】(5) 说明海绵城市规划指标，说明采取的低影响开发措施，列表示意海绵城市设计计算结果，判断达标情况，容积式LlD设施计算说明溢流口设计。【海绵城市设计的年径流总量控制率和年径流污染去除率等指标应满足规划要求，设计应符合海绵城市建设技术指南和重庆市低影响开发雨水系统设计标准的要求。】(6) 说明厂区和各建构筑物室内外消防给水系统类型、主要参数和供水方式。(7) 改扩建工程说明或图示总图布置与现状的衔接，说明对原有设施设备的利用情况，简述改扩建施工过程减小对现状生产影响的建议措施。5. 6水环境综合治理(1) 简要说明说明生活、工业、施工工地和其他点源污染治理措施。(2) 简要说明排水管网整治措施，包括缺失排水管道完善建设、雨污分流改造、病害排水管网修复等，以及内涝点整治等内容，满足5.1节编制要求。(3) 简要说明沿岸排口整治措施，包括新建污水管道接纳污水直排口、合流或混流系统末端截流溢流、设置调蓄设施和净化厂站削减溢流污染、设置湿地、调蓄设施和净化厂站削减雨水排口初雨污染等内容，满足5.1、5.3>5.5节编制要求。(4) 简要说明流域面源污染治理措施，包括城镇面源污染、农业面源污染(种植、畜禽水产养殖等)和水土流失等的治理措施。(5) 简要说明水体红线范围内的海绵城市建设内容，包括满足水体治理红线范围海绵指标和规划公共海绵指标的各类LlD设施，满足5.5节海绵部分的编制要求。(6) 简要说明底泥原位治理方式，包括治理范围、作业方式(围堰或放干)、生物修复的菌剂类型、化学修复的药剂类型、菌剂和药剂的用量等。(7) 简要说明清淤方式和清淤污泥处理处置方式简要说明清淤范围、含水率；说明作业方式(水下或放干)和配套设施(围堰、导流、临时便道等)、清淤设施(绞吸、泵吸、抓斗、水力冲挖、人工等)；简要说明污泥处理场地布置、处理工艺流程、防臭气逸散措施和滤液处理措施；用管袋法就地处理处置时说明管袋选型，说明填充、脱水和固化流程，说明顶部复绿方式；淤泥预处理后就地用于岸上园林绿化时，说明暂存和利用方式；淤泥处理处置应满足5.5节污泥处理部分的编制要求。(8) 简要说明水生态系统修复和构建措施说明生境种类、修复和构建的措施;说明底质改良方式，说明采用的药剂、菌剂类型及用量；说明水生植物种植范围、植物配置、种植密度、种植方式；设置浮床、浮岛时说明其构造和植物配置，设置人工水草、生态基等填料时说明其种类和规格；说明投放水生动物的种类、规格、数量、投放方式；采用生物操纵技术措施时，说明投放水生动物的种类、规格、数量、投放方式。(9) 简要说明调水、水质净化和再生回用等补水措施：说明补水点位置、补水水质和水量；管路布置应满足5.2节编制要求，提升泵站应满足5.4节编制要求，水处理厂站应满足5.5节编制要求。(10)简要说明活水循环措施通过曝气增氧同步改善水动力条件时，说明设置位置和设备选型。通过设置循环泵站改善水动力条件时，说明循环流量、泵站位置、出水口位置；循环管路设置过滤净化设备时说明设备选型，循环水利用湿地净化时说明湿地水力负荷和湿地类型。(11)简要说明其他水体自净能力提升措施：投加化学药剂和生物菌剂时说明药剂菌剂的类型和投加量，采用水下成套净水设备时说明规格型号。(12)说明对管网和水体水质监测的要求：说明管网监测点和水体监测断面的位置，说明监测方式、监测指标、监测频率。(13)另设专章说明水利、防洪、景观(包括岸线生态)、智慧管理(包括水质监测)、配套设施等建设方案，编制深度满足相关行业规定。6建筑设计(1) 设计依据简述上阶段批文名称(含文号)、上阶段设计文件名称、本阶段设计任务书或业主要求(如有)、各专业提供的设计资料等。(2) 项目概况内容一般应说明建筑名称、建筑分类、使用功能及组成、建筑面积、建筑基底面积、项目设计规模等级、设计使用年限、建筑层数和建筑高度、最大跨度(大跨度建筑)、建筑防火分类(生产或储存物品的火灾危害性)和耐火等级、主要结构类型、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如室内车库的停车泊位数等。项目概况可用项目概况一览表简述。(3) 设计范围及内容如是组合建筑，应说明本施工图设计的设计范围；明确非标门窗、幕墙、专业厂家制造和室内外二次装修(精装修)设计是否包含在内。(4) 建筑定位、设计标高及制图标准说明本建筑物施工定位放线图的图号、室内设计标高±0.00m对应的绝对标高值、室内完成面标高的含义。(5) 地下室防水工程说明地下工程各部位的防水等级、地下工程主体采用的防水材料厚度和规格、防水混凝土抗渗等级、结构底板垫层的强度和厚度的一般要求。(6) 墙体工程1)板材类墙体工程应根据当地气象条件、建筑等级、建筑造型、使用功能要求等进行系统设计。选用的材料、厚度、规格、板型及其他主要性能(可在钢结构围护系统材料表中统一明确)；墙体安装、搭接的一般要求，如风向影响、温度变形、防水等。2)砌体工程明确墙体用材的干密度、孔隙率、强度等级及对砌筑砂浆的要求；明确墙体类型及材料；承重墙、非承重墙、室内分隔墙分别采用的构造图集；特殊部位如电梯井、防潮层以下、卫生间、女儿墙、门窗洞口周边等的墙材及构造要求；防潮层做法；墙体留洞及封堵要求；门窗跺的一般要求；墙体位置与轴线关系的一般要求。特殊墙体如防爆墙、隔声墙、屏蔽墙、工艺保温墙的一般要求。(7) 屋面工程1)明确金属屋面板材质、屋面防水等级、防水层设计使用年限及执行的设计规范、规程和验收规范；明确保温隔热层、隔离层材质；明确屋面板搭接与年最大频率风向的关系；2)钢筋混凝土屋面明确屋面防水等级、防水层设计使用年限及执行的设计规范、规程和验收规范；说明找坡层、防水层、保温层、隔离层、保护层的材质、厚度等设置要求；说明设施如雨水管、透气管等设置要求；说明分隔缝、嵌缝材料等的设置要求。(8) 幕墙工程明确幕墙门窗设计的基础数据如风压、风荷载标准值；明确其物理性能标准采用的规范及其分级要求；明确幕墙二次设计的范围和一般要求。(9) 外装修工程外装修设计和做法可详见材料及装修一览表；明确外墙的防水要求；明确外装修二次设计的范围和一般要求。(10)内装修工程内装修设计和做法可详见材料及装修一览表；明确内装修工程执行的规范；明确内装修二次设计的范围和一般要求；明确地面地基的压实系数及含水量要求；明确地面平整度要求；明确门窗与墙体轴线关系的一般要求；明确墙体护角的一般要求；明确安装在易于受到人体或者物体碰撞部位的建筑玻璃的防撞和警示要求。明确室内装修环境污染控制措施。（三）油漆涂料工程油漆涂料工程所采用的油漆涂料可详见材料及装修一览表；有防火要求的室内外露钢构件、栏杆等的除锈、涂装一般要求。(12)建筑设备、设施工程卸货平台的技术指标(以表格表达)；电梯、货梯的技术指标如编号、载重量、速度、提升高度、站数、台数等要求；起重设备的类型、编号、起重量、跨度、轨顶或轨底标高、工作制、台数、操作方式等要求；栏杆、栏板的安全等级及使用年限；临空面、防虫网、防鼠板、屋顶检修梯等的一般要求。(13)防火设计明确建筑分类、建筑高度、生产或储存物品的火灾危害性分类、执行的规范；明确防火间距、防火分区、消防车道、救援场地等的设置原则；明确防火墙、防火门窗、防火卷帘门设置的一般要求。明确混凝土和钢结构部分各建筑构件(柱、柱间支撑，梁、衔架，楼板、楼面支撑，屋面承重构件、支撑、系杆，疏散楼梯等)的燃烧性能和耐火极限要求(以表格表达)；明确是否设有自动喷水灭火系统；有防火要求的室内外露钢构件所采用的防火构造措施(防火涂料、防火板、其他防火隔热材料等)。采用的防火涂料、防火板、其他防火隔热材料，应明确类型、厚度及相关技术指标；保护措施的一般要求。说明隔墙、管井的防火构造一般要求，说明防爆泄爆的设计和计算，说明灭火器配置情况(火灾种类、危险等级、灭火器选型、保护距离、各设置点配置数量、配置标准等)。(14)涉及建筑节能、绿色建筑、装配式建筑设计的项目，其设计说明按建筑节能、绿色建筑、装配式建筑设计的专项内容编写专篇，并满足重庆市建筑工程初步设计文件编制技术规定节能与绿色建筑部分、重庆市建筑工程初步设计文件编制初设装配建筑专篇编制要求。(15)初步设计专家审查意见回复及执行情况(16)施工中应注意的其他问题明确预留预埋、基体交接、样板工程、变更协商程序等一般要求。(17)装修及材料一览表对采用新技术、新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。1)一般装修应包含如下要素：用材部位、材料名称、构造做法层次、使用房间或部位；燃烧性能等级；用材部位一般应包含：楼地面、踢脚线、内墙面、顶棚、外墙面、屋面等；2)钢结构围护系统材料表应包含如下部位：屋面外内层板、屋面收边泛水板、墙面内外层板、墙面收边泛水板、雨蓬内外层板、雨蓬收边泛水板、天沟、雨水管、隔汽层、保温层、采光板、屋面通风等。金属板应明确如下要素：部位名称、板型、规格、基板公称厚度、屈服强度、镀层类型、镀层单位面积重量、镀层各成分重量比、涂层类型、涂层状况(正面、背面)；非金属板应明确：板型、规格、基板公称厚度、强度、容重、保温隔热指标、隔音、耐火等级等；天沟应明确如下要素：材质、基板厚度、宽度、深度、颜色、镀层单位面积重量；雨水管应明确如下要素：材质、规格、颜色；采光板应明确如下要素：材质、板型、厚度、透光率、贴膜、颜色、质保期内透光衰减率、原材料场地；保温层应明确如下要素：干密度、厚度、材质、贴面、位置、导热系数、憎水率、燃烧性能；屋面通风应明确如下要素：部位、通风方式及防雨水设计。（18）门窗设计说明及明细表1）设计依据：相关规范和标准；2）门窗的物理性能要求：基础数据如风压、风荷载标准值；明确其物理性能标准采用的规范及其分级要求（抗风压性能、气密性能、水密性能、隔声性能、采光性能、保温性能）；3）一般要求：所有门窗五金件的正常使用年限；非标门窗构造安装详图的绘制单位；上悬窗开窗机内型、开启角度；卫生间门的通风要求；门窗立楼位置；外墙金属门窗的防雷要求；4）材料及制作安装要求：明确门窗主型材的壁厚、型材表面材质颜色、防脱落装置、外观要求、连接固定片、伸缩缝的密封材料；幕墙工程（玻璃、金属，石材等）及特殊屋面工程（金属、玻璃、膜结构）的性能及制作要求（节能、防火、安全、隔声构造等）；安全玻璃要求；5）提升门、防火门、防火卷帘、逃生门、防爆门窗、隔声门窗等各种特种门窗的技术指标要求；6）门窗明细表：应包括名称、设计编号、洞口尺寸、数量、采用图纸或标准图编号、框料颜色及品种；7）非标门窗的分格大样图（可在详图中表达）：明确编号、分格、尺寸、标高、玻璃、开启扇位置等要素。7结构设计每一单项工程编写一份结构设计总说明，对多子项工程编写统一的结构设计总说明。（1） 工程概况1）工程地点，工程周边环境（如轨道交通），工程分区，主要功能；2）结合勘察报告说明地质情况；3）各单体（或分区）构（建）筑物的结构类型、规模、结构规则性判另U,主要结构跨度，特殊结构及造型，工业厂房的吊车吨位等；4）采用装配式结构时，说明结构类型及采用的预制构件类型等。（2） 设计依据1）主体结构设计工作年限；设计工作年限即正常使用条件，基于正常设计、正常施工、正常使用、正常维护的要求。结构设计基准期应与结构工作年限相协调。2）自然条件：基本风压，地面粗糙度，基本雪压，气温（必要时提供），抗震设防烈度等3）工程地质详细勘察报告：符合相关程序，经过审查合格的地勘报告4）场地地震安全性评价报告（必要时提供）5）建设单位提出的与结构有关的符合有关标准、法规的书面要求6）初步设计的审查、批复文件，初步设计专家审查意见回复及执行情况及本工程相关专业的设计资料7）结构专项论证、可行性论证：根据规范和相关规定要求进行专项技术论证或可行性论证，以及采用新技术、新结构、新材料的工程，需提供论证或评审报告8）本专业设计所执行的主要法规和所采用的主要标准9）其他设计依据与设计要求（3） 图纸说明1）图纸中标高、尺寸的单位；2）设计士O.（X）m标高所对应的绝对标高值；3）当图纸按工程分区编号时，应有图纸编号说明；4）常用构件代码及构件编号说明；5）各类钢筋代码说明，型钢代码及其截面尺寸标记说明；6）混凝土结构采用平面整体表示方法时，应注明所采用的标准图名称及编号或提供标准图。（4） 建筑分类等级说明下列建筑分类等级及所依据的规范或批文：1）建筑结构安全等级；2）地基基础设计等级；3）建筑抗震设防类别；4）主体结构类型及抗震等级；5）地下水位标高和地下构建筑物防水等级；抗浮设计水位及抗浮措施；6）建筑防火分类等级和耐火等级；7）混凝土构件的环境类别。（5） 主要荷载（作用）取值及设计参数1）面层荷载、吊挂荷载；2）墙体荷载、特殊设备荷载；3）栏杆荷载；4）楼（屋）面活荷载；5）风荷载；6）地震作用（包括设计基本地震加速度、设计地震分组、场地类别、场地特征周期、结构阻尼比、水平地震影响系数最大值等）；7）温度作用及地下构建筑物水浮力的有关设计参数。（6） 设计计算程序1）结构整体计算及其他计算所采用的程序名称、版本号、编制单位；2）结构分析所采用的计算模型。（7） 主要结构材料1）结构材料性能指标；2）混凝土强度等级，防水混凝土的抗渗等级，轻骨料混凝土的密度等级。注明混凝土耐久性的基本要求；采用预搅拌混凝土的要求；3）砌体的种类及其强度等级、干容重，砌筑砂浆的种类及等级，砌体结构施工质量控制等级；采用预搅拌砂浆的要求；4）钢筋种类及使用部位、钢绞线或高强钢丝种类及其对应产品标准，其他特殊要求（如强屈比等）；5）成品拉索、预应力结构的锚具、成品支座（如各类橡胶支座、钢支座、隔震支座等）、阻尼器等特殊产品的技术参数；6）钢结构所用的材料以及防腐要求和定期防护要求；7）装配式结构连接材料的种类及要求（装配式结构连接材料的种类及要求（包括连接套筒、浆锚金属波纹管、冷挤压接头性能等级要求、预制夹心外墙内的拉结件、套筒灌浆料、水泥基灌浆料性能指标，螺栓材料及规格、接缝材料及其他连接方式所使用的材料）；8）有防腐要求的单体应有材料要求和防腐做法；（8） 项目按绿色建筑要求建设时，说明绿色建筑设计情况：1）按照建筑抗震设计规范GB50011的建筑体型规则性划分规定说明建筑体型的规则性；2）说明设计使用的可再利用和可再循环建筑材料的应用范围及用量比例。如：预搅拌混凝土的适用范围、预搅拌砂浆的使用情况、钢筋选用原则以及设计使用高强度材料的名称及范围、设计使用高耐久性建筑结构材料的名称和范围；说明设计所采用的工程化建筑预制构件名称及其应用范围。（9） 项目按装配式结构要求建设时，说明装配式结构设计情况：1）设计依据及配套图集；2）预制构件的生产和检验要求；3）预制构件的运输和堆放要求；4）预制构件现场安装要求；5）装配式结构验收要求。（10）危大工程设计说明和相关监测要求8电气设计（10） 施工图设计阶段，电气专业设计文件总体包括图纸目录、设计总说明、设计图纸、计算书（供内部使用及存档用，有要求时提供）。（11） 设计总说明包括以下内容：1）工程概况说明厂（站）的建设规模、工艺流程、主要建（构）筑物等；扩建、改造项目应说明供配电系统现状及改造内容。2）设计依据采用的主要标准和法规（含本地相关标准及规范、规定），相关专业提供给本专业的工程设计资料，建设单位提供的有关职能部门认定的工程设计资料。3）设计范围说明电气专业设计内容，与相关专业的分工界面，以及不在本次设计范围内的需要专项设计的电气系统。4）初步设计审查意见及执行情况，如有重大更改部分，需说明其内容、原因和依据。5）供电电源：说明负荷等、各级负荷容量、供电电源电压、回路数和运行方式、备用电源设置情况；6）供配电系统：根据用电负荷分级及负荷计算、电源情况进行供配电系统设计（系统型式、接线方式、设备选型、变配电房的布置位置、电能计量、无功补偿、操作电源和继电保护方式等）；7）工艺设备的启动方式和控制方式说明主要工艺设备的启动和控制方式。8）设备选型9）防雷、防爆、防腐、防静电方式说明设计范围内的各区域防雷、防爆、防腐及防静电采取的措施；确定防雷等级及施工要求10） 接地说明低压系统接地型式和等电位连接方式及施工要求。11） 照明说明各建构物及厂区照明照度设计标准、应急照明电源型式线路选择及敷设方式及施工要求。12） 厂区电缆敷设方式说明室内外电缆的敷设方式及注意事项。13） 电气消防说明电气消防设计内容。14） 节能设计说明节能产品和节能措施。15） 机电抗震设计根据抗震烈度确定抗震措施和设计16） 施工安装注意事项施工安装过程中的注意事项及要求、工程难点等；常用施工标准图集及工程施工及验收的主要标准和规范。9自控设计（1） 自控专业设计文件包括图纸目录、设计总说明、设计图纸；（2） 设计总说明中包括以下内容：1）工程概况说明厂（站）的建设规模、工艺流程、主要建（构）筑物等；扩建、改造等项目应增加现状自控仪表安防等情况说明。2）设计依据采用的主要标准和法规（含本地相关标准及规范、规定），相关专业提供给本专业的工程设计资料，建设单位提供的有关职能部门认定的工程设计资料。3）设计范围说明自控专业设计内容，说明与电气专业、工艺设备自带控制箱柜的分工界面，以及不在本次设计范围内需要专项设计的自控系统。4）初步设计审查意见及执行情况，如有重大更改部分，需说明其内容、原因和依据；5）自控系统设计：A.系统组成；控制系统的选择系及层级架构设置、站点分布情况、通讯方式等B.控制功能；各站点控制功能描述、中心控制站功能内容C.智能应用内容6）仪表设计：工艺过程仪表、电量仪表、环境检测仪表设置及选型、通讯方式等内容7）安全和技术防范：火灾报警、视频监控、电子入侵、网络安全等保、安全巡视等功能描述及要求8）电缆选型及敷设9）自控、仪表系统的防雷、接地、抗干扰内容10） 施工安装注意事项自控、仪表系统的调试检验要求、安装施工注意事项等10供暖通风与空调设计（1） 在施工图设计阶段，供暖通风与空气调节专业设计文件应包括图纸目录、设计与施工说明、设备表、设计图纸、计算书；（2） 图纸目录：先列新绘图纸，后列选用的标准图或重复利用图；（3） 设计说明1）工程概述简述项目建设地点、建筑面积、规模、建筑防火类别、绿色建筑定性、建筑使用功能、层数、建筑高度等（如有多个子项，应分别进行说明）。2）设计依据与本专业有关的批准文件和建设单位提出的符合有关法规、标准的要求；本专业设计所执行的主要法规和所采用的主要规范和标准（包括名称、编号、年号和版本号）；可再生能源利用项目需列出可行性研究报告；节能设计专项论证报告（当公共建筑高度超过150m或单栋建筑地上建筑面积大于20000（W时需提供）；其他专业提供的设计资料。3）设计内容和范围根据设计任务书和有关设计资料，说明本专业设计的内容、范围以及相关专业的设计分工。当本专业设计内容有两个或两个以上的单位承担设计时，应明确交接配合的设计分工范围。4）设计计算参数室外空气计算参数按民用建筑供暖通风与空气调节设计规范GB50736第4章或工业建筑供暖通风与空气调节设计规范GB50019第4章执行。相应规范中没有的数值以及我市海拔高的地区，可比照相近纬度，类似海拔地区选取。室内设计计算参数表。5）供暖供暖计算热负荷表；热源设置情况，热媒参数、热源系统工作压力及供暖系统总阻力；供暖系统水处理方式、补水定压方式、定压值（气压罐定压时注明工作压力值）等；（气压罐定压时，工作压力值指补水泵启泵压力、补水泵停泵压力、电磁阀开启压力和安全阀开启压力）设置供暖的房间及供暖系统形式、供暖系统的分区负荷、分区压力
