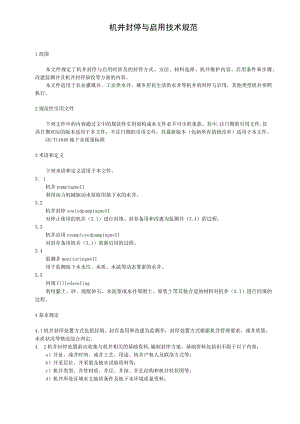

机井封停与启用技术规范.docx

机井封停与启用技术规范1范围本文件规定了机井封停与启用时涉及的封停方式、方法、材料选择、机井维护内容、启用条件和步骤、改建监测井及机井封停验收等方面的内容。本文件适用于农业灌溉井、工业供水井、城乡居民生活供水井等机井的封停与启用，其他类型机井参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T14848地下水质量标准3术语和定义下列术语和定义适用于本文件。3. 1机井pumpingweII利用动力机械驱动水泵取用地下水的水井。3.2机井封停sealedpumpingweII对停止使用的机井（3.1）进行封填、封存备用和改建为监测井（3.4）的过程。3.3机井启用reemployedpumpingweII对封存备用机井（3.1）重新启用的过程。3.4监测井monitoringweII用于监测地下水水位、水质、水温等动态要素的水井。3.5回填filledseaIing利用黏土、砂、级配砂石、水泥浆或水井周围土、原状土等其他合适的材料对机井（3.1）进行回填的过程。4基本规定4.1机井封停处置方式包括封填、封存备用和改建为监测井，封停处置方式根据机井管理要求、成井质量、水质状况等情况综合判定。4. 2机井封停处置前应收集与机井相关的基础资料,编制封停方案。基础资料包括但不限于以下内容：a）井址、成井时间、成井工艺、用途、机井产权人及联络方式等；b）开采层位、开采量及抽水试验资料等；c）机井类型、井管材质、井径、井深、井孔结构和机井柱状图等；d）机井所处区域水文地质条件及地下水环境质量资料；e）井管（筒）破损及维护情况；f）机井附近供水管网布置情况。4.2 机井封停处置方式判定：a）机井封填：拟封停机井宜予以封填的情形如下：1）因地下水水质变差或遭受污染、地下水位严重下降、井管破损或淤积等原因，导致无法修复或修复价值较低的机井；2）供水功能完全由公共供水管网替代，且不适宜进行封存备用的机井；3）未取得取水许可手续、限期补办有关手续逾期不补办或者未经批准的机井；4）不符合地下水管理要求的机井；5）由于所在地用地性质改变，失去供水功能的机井；6）其他原因需要封填的机井。b）机井封存备用：拟封停机井具备已接入供水管网、成井质量高、水质状况较好、出水量较大等条件的，宜采取封存备用，以备应急供水启用。c）改建为监测井：拟封停机井满足7.1中各项条件的可按照GB/T51040的相关规定改建为地下水监测井，并向相关监测部门汇交机井档案。4.3 机井封停施工，可参照附录A做好记录，建立档案，妥善管理。4.4 机井封停选用材料，应符合环保、卫生等行业要求和相关规定。4.5 封存备用机井的启用应填写申请表，并提交相关主管部门批准。封存备用机井启用申请表可参照附录B填写。4.6 机井启用措施宜根据机井封存方式确定，正式启用前应对机井水质进行检测，水质检测结果符合用途要求后正式启用。5机井封填4.7 一般规定4.7.1 机井封填处理宜采用全井回填的方法，封填前应对地面以下一定深度的井管进行清除。4.7.2 机井封填前，宜利用水下电视等可视化监测设备对资料不全的井开展现场调查工作，查明机井（筒）管现状、井深及井内杂物情况，并对障碍物进行清除。4.7.3 全井回填时，宜优先采用无污染的黏土（球、块）回填或水泥浆回填，井径较大的可使用水泥砂浆回填；其次采用无污染的机井周围原状土或与机井地层相近的土体回填。水质变差的机井应进行分段回填避免遭受串层污染。4.7.4 全井回填有沉降要求且附近无饮用水源井时，宜选用水泥水玻璃双液灌浆回填。4.7.5 含水层基岩机井的基岩段宜选用水泥浆灌浆回填。4.7.6 机井封填后，井口部分填入原状土、黏土或级配砂石夯实至与地面齐平，并恢复地貌，达到表面密实，并用标准贯入试验进行检测，检测结果不低于井口周围土体的检测值。耕地中的封填机井顶部宜采用种植土回填，深度不小于60cm<>4.7.7 机井封填处理措施除符合本文件规定，尚宜符合GB5002UGB50296、GB/T50625、SLI54、CJJ/T13等文件的相关规定。4.8 井管清除5. 2.1在机井封填处理前，应对地面以下一定深度的井管和滤料进行清除，清除深度不宜小于1rno具体清除深度可根据土地用途、周围建筑物状况、土壤、地下含水层、地表水和地下水污染状况以及井管材料等因素综合分析确定。5. 2.2能够完整取出的井管，可采用吊车、千斤顶、振动拉拔机等设备取出；不能完整取出的井管，可采用切割或破碎的方法部分清除。5.3全井回填5. 3.1土、砂、级配砂石、黏土回填应符合以下规定：a）土块的直径不超过井径的10%,最大直径不大于50mm,土中不含有机杂质；b）砂、级配砂石含泥量不大于10%,最大粒径不大于50mm,不含有植物残体、垃圾等杂质，级配砂石级配良好；c）黏土宜选用天然、无杂质和高塑性黏土。黏土做成球（块）状，大小宜为20mm30m11b并在半干状态下缓慢填入；d）回填应缓慢、均匀、密实，地下水位以上部位回填时，每5m回灌清水。有特殊要求的采用分层夯实回填。5.3.2水泥浆回填宜符合以下规定：a）水泥浆水灰比宜为0.5L2；b）水泥浆回填采用水泥浆灌浆回填。用注浆泵通过管道注浆，注浆管插入井底，保持在浆液面下2m以上，随灌随提注浆管；c）针对机井滤料的灌浆回填，灌浆压力不小于0.5MPa。5. 3.3水泥砂浆回填宜符合以下规定：a）水泥砂浆的强度等级不小于M5；b）水泥砂浆可用砂浆泵注入。6. 3.4水泥水玻璃双液灌浆回填宜符合以下规定：a）水泥强度等级不低于42.5；b）灌浆液水玻璃含量为3%5%；c）灌浆不少于2序，1序水灰比为0.6L2,2序孔水灰比为0.4L0;d）终止灌浆压力不小于0.5MPa06封存备用6.1 一般规定6.1.1 能满足应急备用水源条件的机井，经水行政主管部门批准后可以进行封存备用。6.1.2 机井封存处置方式包括常规封存和热备封存。6.1.3 机井封存宜保留计量、监控等设施。6.2 封存备用7. 2.1常规封存宜拆除取水设施，加装封闭设施，适用于依法需要关停但成井条件好、水质水量有保隙的工业自备井和公共供水管网覆盖范围内的机井。8. 2.2热备封存宜保留取水设施，定期做机井维护，保隙启用时取水设施正常使用，适用于城乡公共供水的机井。6.2.3热备封存处置前，检查井内的泵类设备、电缆、取水管等机井设备设施的完好性，同时对设备进行抗锈处理，如有损坏，先进行修补，并对机井周围的地面进行清理。6.2.4加封井盖，防止地表污水、杂物等进入井内，根据实际情况加盖封条、安装井盖传感器等。6.2.5定期对热备封存机井取水设施进行养护维修，确保设施完好有效，同时进行养护性抽水，抽水频率每年不宜少于3次，抽水时间在24h以上，每半年至少测1次井深，井底出现淤积时，及时清淤。6. 2.6热备封存机井进行养护性抽水时，若出现含沙量增大、水质变差的情况，及时组织处理。对于透水性变差或者不透水、机井出水量减少以及水质不符合GB/T14848要求的机井，宜进行封填。7改建监测井6.1 拟封停机井改建为监测井时，应满足以下条件：a）经水行政主管部门批准，能够获得机井使用权；b）井壁管、滤水管完好，井内淤积不超过设计监测层位的福水管30%,井口周围没有塌陷；c）井深、监测层位符合监测要求。6.2 改建监测井前，应移除井内水泵、电缆、管道等影响监测的物体，进行洗井清淤、井口处理，结合实际情况选择是否安装保护设施或对原有保护设施进行维修。7. 3改建监测井成井后,宜进行单孔稳定流抽水试验,抽水试验宜按照GB50027的相关技术要求进行。7.1 改建监测井同时建设标志牌、水准点等附属设施。7.2 改建监测井除符合本文件规定，宜同时符合GB/T51040的相关规定。8机井启用8.1 若遇以下突发事件，机井使用单位可应急启用封存机井取用地下水。a）自然灾害：连续出现干旱年，取水设施无法正常供水；地震、台风、洪灾、滑坡、泥石流等自然灾害导致供水中断。b）工程事件：供水水源破坏、取水受阻、机电设备损毁等；供水水库大坝、拦河堤防、供水管涵等发生坍塌、断裂；主要输供水干管和配水网发生爆管或其他工程事件导致供水中断。c）公共卫生事件：水源或供水设施遭受有毒有机物、重金属、有毒化工产品、放射性物质或病毒等污染影响正常用水。d）其他需要启用封存机井取用地下水的突发事件。8. 2应急取水时，使用者应及时办理备案或报经同意手续，见取水许可和水资源费征收管理办法。8.1 启用常规封存机井时,机井使用单位需拆除封闭设施、安装水泵及其配套设施并进行设备试运行。8.2 启用热备封存机井时，机井使用单位启用前做好泵类设备、电气线路及安全装置检查工作，设备有生锈、老化或损坏等问题时进行除锈、老化设备替换和修补工作，之后进行设备试运行。8.3 启用机井试运行正常后，进行抽水试验利水质检测，机井出水量稳定且水质符合使用要求后正式启用。8.4 应急取水结束后，机井使用单位应按照机井封停制度和技术要求对机井进行封存，同时做好封井记录并归档保存。8.5 机井启用及用后封存全过程保留记录影像资料。9机井封停验收9.1 机井封停验收包括资料文件验收和现场验收。9.2 机井封停施工达到验收条件且施工单位提交施工验收资料文件后，由建设单位组织有关单位进行现场验收。9.3 机井封停资料文件验收宜包括但不限于以下资料：a）机井封停方案和变更资料；b）主要材料的合格证、出厂证明；c）机井回填材料配比、设计用量和实际用量；d）施工记录；e）隐蔽工程验收记录；f）全过程影像记录资料；g）工程完工报告。9.4 机井封停现场验收应符合下列规定：a）处置材料符合设计和规范要求；b）回填机井材料的实际用量达到设计要求；c）施工资料齐全。9.5 机井封停验收后，由原产权单位或当地水行政主管部门将有关资料立卷归档，妥善保存。附录A(资料性)机井封停表机井封停表宜按照表A.1和表A.2填写。表A.1XX年度机井封停表序号机井位置机井坐标取水用途是否办理取水许可证取水许可证编号许可水人(m3)上年度实际取用水量(m3)井深(m)地下水类型取水层位封停时间处置方式替代水源封停单位东经北纬(1)(2)(3)(4)(5)(6)(7)(8)(9)(10)(11)(12)(13)(14)(15)(16)注1：(2)机井位置，填写该井所在位置隶属行政区，具体至村级行政区内的位置。注2：(3)、(4)机井坐标，填写该井的纬度和经度，采用度、分、秒的形式，精确到秒的个位。注3：(5)取水用途，主要取水用途分为城镇生活、乡村生活、工业用水和农业灌溉。注4：(11)地下水类型，按含水介质类型填写，包括孔隙水、裂隙水、岩溶水。注5：(12)取水层位，包括深层地下水和浅层地下水。注6：(13)封停时间，填写对该井按照要求停止取水并进行封停处置的时间。注7：(14)处置方式，按照该井停止取水后的处置方式填写，包括：封填、封存、转为监测井。表A.2XX机井封停表井所屈单位联系人电话位置东经北纬取水许可证取水层位取水用途井深(m)成井时间封填时间封井编号许可水量(m3)实际取水量(m3)封井方案：封井单位封井类型封填口封存改建监测井封井方式全井回填口常规封存口热备封存口其它附录B(资料性)封存机井启用申请单封存机井启用申请单宜按照表B.1填写。表B.1封存机井启用申请单机井位置(1)机井坐标(2)地下水类型(3)取水层位(4)使用单位(5)设备封存日期(6)封存实施单位(7)封存方式(8)申请启用起止日期(7)申请理由：申请单位(盖章)水行政主管部门意见(盖章)注1：(1)机井位置，填写该井所在位置隶属行政区，具体至村级行政区内的位置。注2：(2)机井坐标，填写该井的纬度和经度，采用度、分、秒的形式，精确到秒的个位。注3：(3)地下水类型，按含水介质类型填写，包括孔隙水、裂隙水、岩溶水。注4：(4)取水层位，包括深层地下水和浅层地下水。注5：(8)封存方式，包括常规封存和热备封存。参考文献1 GB141给水排水构筑物施工及验收规范2 GB/T14157水文地质术语3 GB50021岩土工程勘察规范4 GB50027供水水文地质勘察规范5 GB50204混凝土结构工程施工质量验收规范6 GB50296管井技术规范7 GB/T50625机井技术规范8 GB/T51040地下水监测工程技术规范9 CJJ/T13供水水文地质钻探与管井施工操作规程10 SL154机井井管标准11 HJ164地下水环境监测技术规范12 DBl1/T671报废机井处理技术规程13 T/CHES17水井报废与处理技术导则14 水利部水资源管理中心.机井封填技术与实践闺.XX：中国水利水电出版社,2018.15 取水许可和水资源费征收管理办法
